Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ

Нужен быстрый подбор? Спросите инженера в чате
Подбор, расчёт, запчасти и цена в тенге — отвечаем 24/7 в течение ~1 минуты.
Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера. Каталог › Кожухотрубные теплообменники › Охладители › Типа ХПГ Сервис: пучок вытаскивается со стороны плавающей головки. Противоток для большего LMTD и компактности. Охладители — навигация Статьи ↓ Типы (каталог): Все охладители
Подробнее
3 847 127 тенге
Нет в наличии
Нашли дешевле?
- +
В корзину
Купить в 1 клик
Запросить цену
Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании
ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ
Описание

Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера.

Извлекаемый пучок охладителя
Сервис: пучок вытаскивается со стороны плавающей головки.

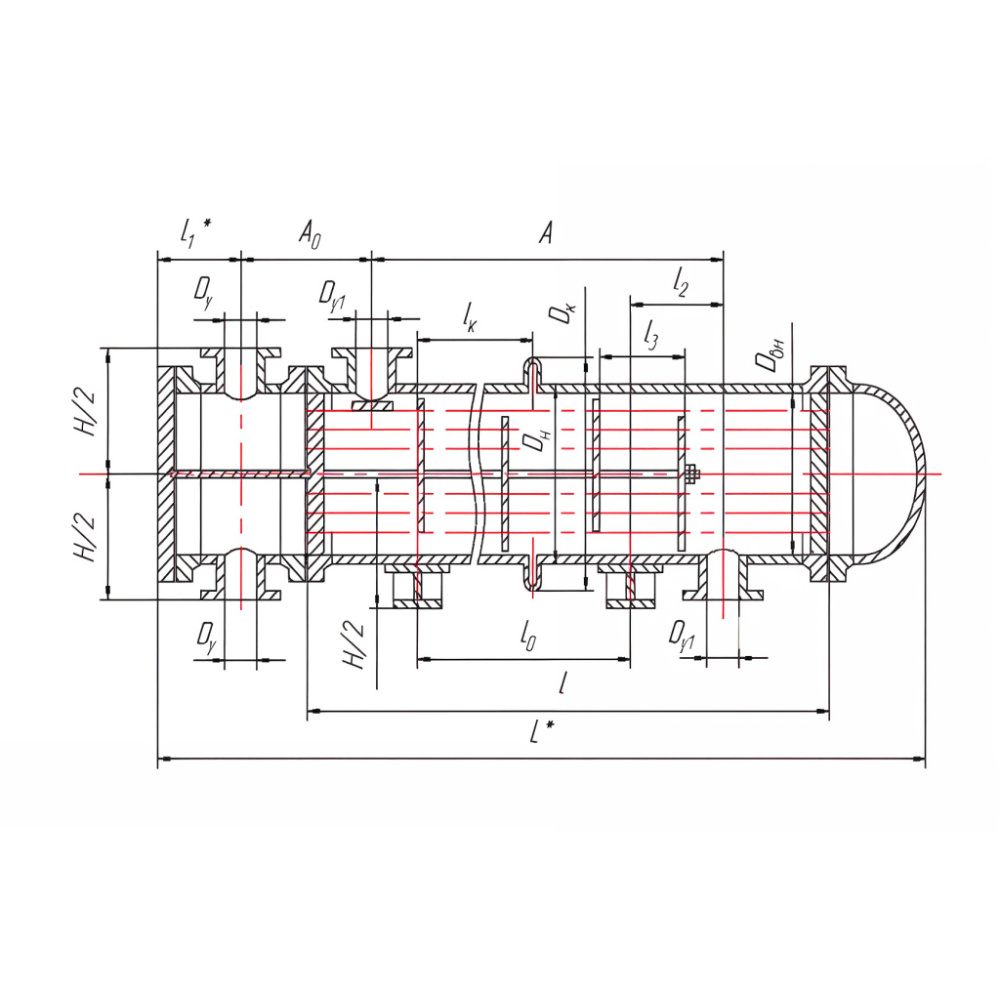

Схема потоков и узлов
Противоток для большего LMTD и компактности.
Содержание:
  1. Маркировка и назначение
  2. Материалы, присоединения, габариты
  3. Мини-калькулятор расхода воды
  4. Где применяют
  5. Логистика и доставка
  6. Отзывы и рейтинг
  7. Похожие материалы
  8. FAQ — 10 вопросов

Маркировка и назначение

СимволРасшифровкаКомментарий
«Х»Холодильник (охладитель)Кожухотрубчатый теплообменный аппарат
«П»Плавающая головкаКомпенсация деформаций, извлекаемый пучок
«Г»Горизонтальное исполнениеУдобная обвязка, низкая высота

Кожухотрубный теплообменник ХПГ применяется в условиях значительных температурных перепадов между оболочкой и трубным пучком, а также при частых термических циклах. Конструкция позволяет проводить полную ревизию трубного пучка. В качестве альтернативы рассматривается модель ХКГ, имеющая компенсатор, однако она отличается меньшей стоимостью и неразборным пучком. Вариант ХНГ используется только при умеренных перепадах температур, так как не предусматривает температурной компенсации.

Материалы, присоединения, габариты (ориентиры)

ЭлементБазаАльтернативыКогда выбирать
ТрубкиAISI 304/316LCuNi 90/10; TiCuNi/Ti — морская/солоноватая вода, хлориды
КожухAISI 304AISI 316L316L — агрессивные среды/хлориды
Трубные решётки316L—Повышенная стойкость при термоциклах
ПрокладкиEPDM/NBRFKMПо температуре/совместимости
ПозицияНазначениеТиповой диапазонПримечание
Т1/Т2Вход/выход по трубамДу 40–100Фланец/муфта по ТУ
К1/К2Вход/выход по кожухуДу 40–125Противоток предпочтителен
В/ДВоздухоотвод/дренажДу 15–25Сервис пуска/обслуживания
ПараметрОриентирКомментарий
Диаметр кожуха Dн219 / 273 / 325 / 377 / 426 / 530 ммЗависит от площади и скоростей
Длина пучка L1500 – 8000 ммСтупени по ряду
Длина аппаратаL + 700–1400 ммУчитываем плавающую головку
Масса (без среды)0.35 – 3.8 тОт D, L, материалов, давления

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

ПараметрЗначениеПодсказка
Мощность, Q кВтТепло, которое отводим
ΔT воды °CЛибо задайте tin/out
tin воды °CОпционально
tout воды °CУточнит ΔT
Расход продукта т/чОпционально

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХПГ

  • «Тяжёлые» технологические среды, большие/частые термоциклы.
  • Требуется регулярная ревизия/механическая чистка трубного пучка.
  • Хлориды/морская вода — трубки CuNi 90/10 или Ti, контроль скоростей.

Логистика и доставка

РоссияКазахстан Авто / ЖДЭкспорт ЕАЭС Упаковка под перегрузки
География
  • РФ: Москва, СПб, Екатеринбург, Новосибирск, Казань и др.
  • Казахстан: Алматы, Астана, Караганда, Шымкент, Актобе.
Оптимальный маршрут — подберём вместе.
Сроки
  • Типовое изготовление — ориентир 7–14 р.д.
  • Доставка по Казахстану/КЗ — 2–7 дней (по маршруту ТК).
Сроки фиксируем в КП.
Упаковка
  • Обрешётка, стреппинг, маркировка сторон.
  • Консервация штуцеров/заглушки.
Схема строповки — в паспорте.
Документы
  • Паспорт, протокол гидроиспытаний, при необходимости ИЛ/сертификаты.
  • Экспортный комплект ЕАЭС.
Дублируем электронно.
Оплата и условия
  • НДС/без НДС, безнал.
  • EXW/FCA/CPT/DAP — по согласованию, страхование по запросу.
Приёмка и гарантия
  • Фотофиксация, контроль ТК/склада.
  • Гарантия при соблюдении условий монтажа/эксплуатации.
Согласовать доставку Задать вопрос

Отзывы и рейтинг

Средняя оценка: 4.9/5 (на основе 19 отзывов)
★★★★★
Выбрали ХПГ из-за частых термоциклов. Извлекаемый пучок — удобно для ревизии.
Автор: ООО «ТехПроцессы»
★★★★★
Морская вода — трубки CuNi 90/10, скорости в норме, Δp уложились.
Автор: АО «МорЭнерго»

FAQ — 10 вопросов по ХПГ

Кожухотрубный холодильник типа ХПГ оснащен узлом плавающей головки, который обеспечивает свободную компенсацию температурных деформаций трубного пучка и позволяет проводить его извлечение для ревизии. Данный конструктивный вариант предпочтителен при значительных перепадах температур и частых термоциклах, а также в случаях, требующих регулярной механической очистки теплообменной поверхности. При эксплуатации в среде с хлоридами или морской водой применяются трубы из сплава CuNi 90/10 или титана Ti, при этом подбираются совместимые прокладки и контролируются скорости потоков для минимизации рисков коррозии и эрозии. Оптимальным режимом считается противоток, обеспечивающий большее логарифмическое среднее температурное напряжение и компактность, хотя выбор прямотока может диктоваться ограничениями обвязки. Стандартные диаметры трубной стороны составляют Ду 40–100, кожуха — Ду 40–125, конкретные параметры уточняются исходя из расходов и допустимых потерь давления. Монтаж изделия немного сложнее, чем у модификаций ХНГ или ХКГ, из-за увеличенной длины корпуса, поэтому необходимо заранее проверять наличие пространства для извлечения пучка и сервисных зазоров. Техническое обслуживание и промывка осуществляются через специальные штуцера, а при необходимости проводится механическая чистка после извлечения трубного пучка. Типовые сроки изготовления составляют 7–14 рабочих дней, далее осуществляется доставка автомобильным или железнодорожным транспортом. Возможна адаптация оборудования под требования площадки, включая согласование фланцев, материалов, рабочих давлений, видов испытаний и маркировки. Ориентировочная цена формируется индивидуально по запросу и зависит от выбранных материалов, рабочего давления, площади теплообмена и комплектации.


Купить Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ в Алматы по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Алматы, ул. Сатпаева, дом 133/4. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно
Задать вопрос
Дополнительно

Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ

Основная сфера применения Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.

Сервис по подбору теплообменников – Teploobmennic.kz

Наша компания занимается поставками технологического оборудования теплообмена на промышленные и бытовые объекты. Мы помогаем подобрать и рассчитать Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ под конкретный проект, учитываем требования заказчика. Мы выполняли проекты по оснащению теплообменниками объектов для решения задач подогрева воды, организации систем отопления и горячего водоснабжения, охлаждения молока и пивного сусла, организации теплых полов и обогрева дорожек для пешеходов на территории частных домовладений. У нас собственные склады на территории России и Казахстана и широкая география поставок. Позвоните нам по телефону +7 (727) 310-71-46, чтобы получить консультацию по подбору Холодильник кожухотрубный (кожухотрубчатый) типа ХПГ и его стоимости. Или отправьте запрос с техническим заданием на электронную почту info@teploobmennic.kz.
