Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ

Нужен быстрый подбор? Спросите инженера в чате
Подбор, расчёт, запчасти и цена в тенге — отвечаем 24/7 в течение ~1 минуты.
Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера. Каталог › Кожухотрубные теплообменники › Охладители › Типа ХПВ Компактная площадь основания; дренаж/воздухоотвод — по верх/низ. Учтите высоту и зону для извлечения пучка со стороны головки. Охладители — навигация Статьи ↓ Типы (
Подробнее
4 009 892 тенге
Нет в наличии
Нашли дешевле?
- +
В корзину
Купить в 1 клик
Запросить цену
Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании
ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ
Описание

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера.

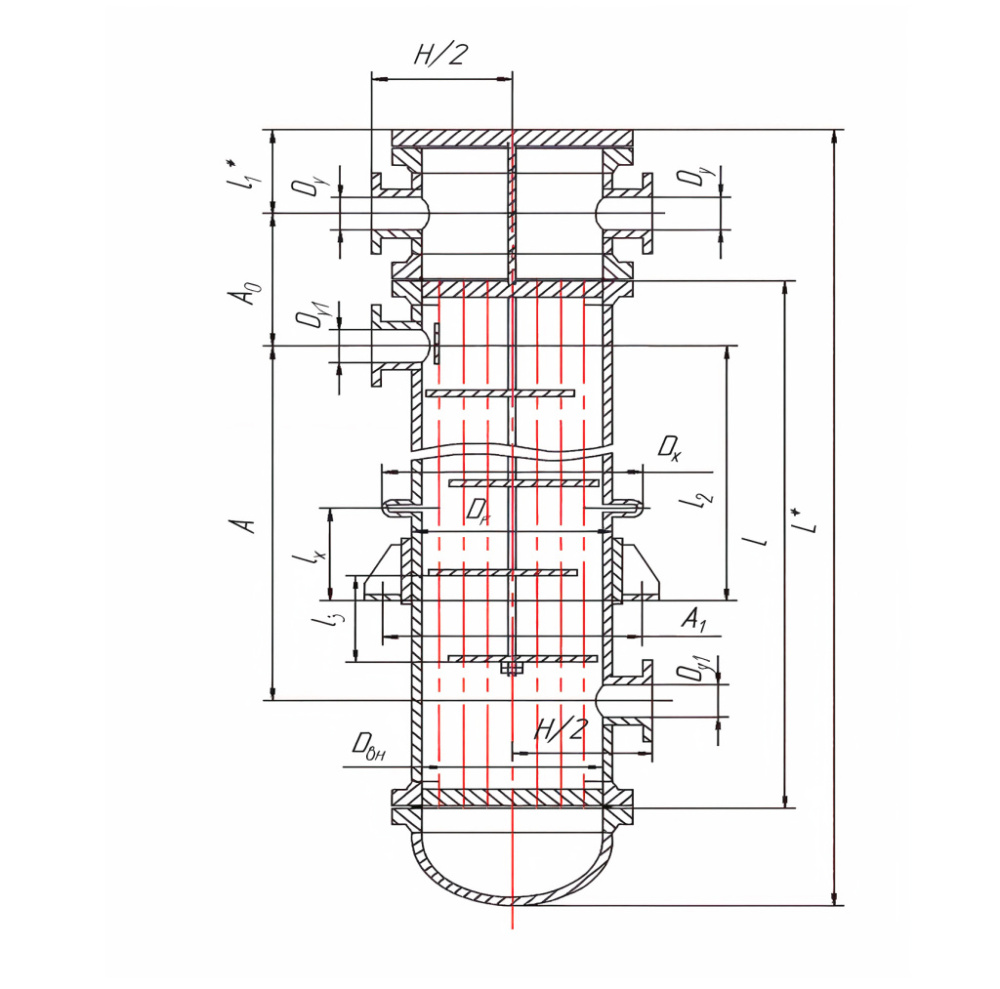

Вертикальный кожухотрубный охладитель — общий вид
Компактная площадь основания; дренаж/воздухоотвод — по верх/низ.
Схема сервисной зоны для извлечения пучка
Учтите высоту и зону для извлечения пучка со стороны головки.
Содержание:
  1. Маркировка и назначение
  2. Материалы, присоединения, габариты
  3. Мини-калькулятор расхода воды
  4. Где применяют
  5. Логистика и доставка
  6. Отзывы и рейтинг
  7. Похожие материалы
  8. FAQ — 10 вопросов

Маркировка и назначение

СимволРасшифровкаКомментарий
«Х»Холодильник (охладитель)Кожухотрубчатый теплообменный аппарат
«П»Плавающая головкаКомпенсация деформаций, извлекаемый пучок
«В»Вертикальное исполнениеЭкономия площади, удобный дренаж/развоздушивание

Кожухотрубный теплообменник ХПВ предназначен для работы в условиях значительных температурных перепадов между оболочкой и трубным пучком, а также при частых режимах пуска и останова. Конструкция позволяет проводить регулярную ревизию пучка, что актуально при ограниченной площади по ширине. В сравнении с моделями ХКВ, оснащенными компенсатором, данный тип отличается наличием извлекаемого пучка, хотя и обходится дороже. Альтернатива ХНВ представляет собой бюджетный вариант без компенсатора, который применяется только при умеренных значениях разницы температур.

Материалы, присоединения, габариты (ориентиры)

ЭлементБазаАльтернативыКогда выбирать
ТрубкиAISI 304/316LCuNi 90/10; TiCuNi/Ti — морская/солоноватая вода, хлориды
КожухAISI 304AISI 316L316L — агрессивные среды/хлориды
Трубные решётки316L—Повышенная стойкость при термоциклах
ПрокладкиEPDM/NBRFKMПо температуре/совместимости
ПозицияНазначениеТиповой диапазонПримечание
Т1/Т2Вход/выход по трубамДу 40–100Фланец/муфта по ТУ
К1/К2Вход/выход по кожухуДу 40–125Противоток предпочтителен
В/ДВоздухоотвод/дренажДу 15–25Сервис пуска/обслуживания
ПараметрОриентирКомментарий
Диаметр кожуха Dн219 / 273 / 325 / 377 / 426 / 530 ммЗависит от площади и скоростей
Высота аппарата1.6 – 8.5 мС учётом головки и опор
Длина пучка L1500 – 8000 ммСтупени по ряду
Масса (без среды)0.4 – 4.1 тОт D, L, материалов, давления

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

ПараметрЗначениеПодсказка
Мощность, Q кВтТепло, которое отводим
ΔT воды °CЛибо задайте tin/out
tin воды °CОпционально
tout воды °CУточнит ΔT
Расход продукта т/чОпционально

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХПВ

  • Большие ΔT/частые термоциклы при ограниченной площади по ширине (вертикальная компоновка).
  • Отрасли с жёсткими регламентами ревизий: извлекаемый пучок упрощает сервис.
  • Хлориды/морская вода — трубки CuNi 90/10 или Ti; контроль скоростей и Δp.

Логистика и доставка

Россия Казахстан Авто / ЖД Экспорт ЕАЭС Упаковка под перегрузки
География
  • Поставка по РФ: Москва, СПб, Екатеринбург, Новосибирск, Казань и др.
  • Казахстан: Алматы, Астана, Караганда, Шымкент, Актобе.
Работаем с крупнейшими ТК; подберём оптимальный маршрут.
Сроки
  • Типовое изготовление — ориентир 7–14 р.д.
  • Доставка по Казахстану/КЗ — 2–7 дней (по маршруту ТК).
Точные сроки фиксируем в КП.
Упаковка
  • Деревянная обрешётка, стретч/стреппинг, маркировка сторон.
  • Консервация штуцеров, заглушки, антикоррозионная защита.
Схема строповки — в паспорте.
Документы
  • Паспорт, протокол гидроиспытаний, ИЛ/сертификаты при необходимости.
  • Экспортный комплект для ЕАЭС, упаковочные листы.
Документы вкладываем в транспортный пакет и дублируем электронно.
Оплата и условия
  • НДС/без НДС, безналичный расчёт.
  • EXW / FCA / CPT / DAP — по согласованию; страхование груза — по запросу.
Приёмка и гарантия
  • Входной контроль ТК/склада, фотофиксация упаковки.
  • Гарантия производителя при соблюдении условий монтажа/эксплуатации.
Согласовать доставку Задать вопрос в чате

Отзывы и рейтинг

Средняя оценка: 4.9/5 (на основе 16 отзывов)
★★★★★
Вертикальный ХПВ вписался в узкий пролет. Плавающая головка — без замечаний, сервис удобный.
Автор: ООО «ХимИнжиниринг»
★★★★★
Среда — морская вода, трубки CuNi 90/10. Δp и скорости — в допусках, упаковка/документы — ок.
Автор: АО «ТехМорПроект»

FAQ — 10 вопросов по ХПВ

Чем ХПВ отличается от ХКВ?

Кожухотрубчатый теплообменник типа ХПВ оснащен плавающей головкой, что обеспечивает возможность извлечения пучка и компенсирует термические деформации. Для сравнения, в модификации ХКВ применяется компенсатор на кожухе, а пучок остается стационарным и не извлекается.

Когда ХПВ предпочтительнее?

Большие ΔT/термоциклы + требование ревизии пучка при вертикальной компоновке и дефиците площади по ширине.

Какие материалы труб при хлоридах/морской воде?

CuNi 90/10 или Ti; подбираем прокладки и контролируем скорости для снижения коррозии/эрозии.

Какие типовые Ду у ХПВ?

Трубная сторона — Ду 40–100; кожух — Ду 40–125 (уточняем по расходам/допустимым потерям давления).

Особенности монтажа вертикального с плавающей головкой?

Высота, анкеровка, зона для извлечения пучка; сервисные зазоры — по рабочему чертежу.

Как часто нужна механическая чистка?

По загрязняемости; плавающая головка упрощает периодическую ревизию/чистку пучка.

Как обслуживать/промывать?

Через промывочные штуцера; при необходимости разборка и механическая чистка пучка.

Сроки изготовления/поставки?

Типовые — ориентир 7–14 р.д.; далее логистика по РФ/КЗ авто/жд.

Можно адаптировать под стандарты площадки?

Да, согласуем фланцы/материалы/давления/испытания и маркировку.

Какая цена?

Ориентир — по запросу; итог зависит от материалов, давления, площади теплообмена и комплектации.


Купить Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ в Алматы по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Алматы, ул. Сатпаева, дом 133/4. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно
Задать вопрос
Дополнительно

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ

Основная сфера применения Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.
