Калачи

Подогреватели водоводяные ВВП могут иметь секционную конструкцию и состоять из нескольких секций. Для сопряжения между собой секций подогревателя в единую систему используются соединительные калачи.

Подробнее
Много
Нашли дешевле?
Запросить цену
Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании
ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ
Описание

Описание

Кожухотрубные водоводяные нагреватели поставляются отдельными прямолинейными секциями, для их монтажа в единую систему используются специальные калачи.

Калач монтируется на торцовые фланцы двух параллельных установленных секций (с одинаковым проходным сечением), замыкая, таким образом, контур циркулирующей в системе воды.

Калач для водоводяных нагревателей представляет собой сварное изделие, состоящее из гнутой на 180 градусов трубы и приваренных к ее торцам фланцев. Все элементы изготавливаются из низкоуглеродистой (черной) стали.

Для более удобного и точного монтажа калача на его торцах (на фланцевой поверхности) предусмотрены центрирующие пояски. Фиксация калача к фланцу секции кожухотрубного нагревателя осуществляется посредством болтового крепления. В зависимости от типового размера секций и калачей монтажный фланец может насчитывать до 20 отверстий.

При монтаже секционных подогревателей и калачей в местах сопряжения их фланцев необходимо использовать паронитовые прокладки (для максимального уплотнения стыка и исключения утечек воды).

В качестве защитного и декоративного покрытия металлических калачей используются грунт и эмали. Типовые размеры калачей унифицированы согласно типовым размерам кожухотрубных водяных нагревателей. При заказе нагревателей необходимость в комплектации системы калачами, прокладками и крепежными элементами указывается дополнительно.

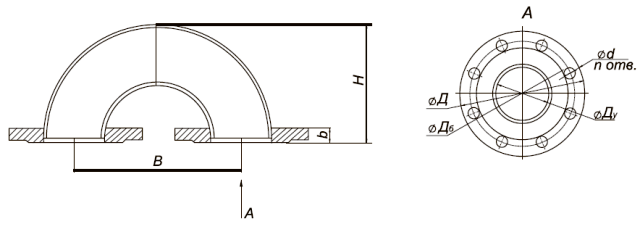

Габаритные размеры

Калачи для водоводяных подогревателей ВВП

ОбозначениеРазмеры, ммМасса, кг
ДуdнBHДДбbd
Калач для ВВП 57505720013416012518185,85
Калач для ВВП 76657620014318014520188,58
Калач для ВВП 898089240170195160201810,4
Калач для ВВП 108100108300210215180221814,8
Калач для ВВП 114100108300210215180221814,8
Калач для ВВП 159150159400310280240242326,2
Калач для ВВП 168150159400310280240242326,2
Калач для ВВП 219200219500415335295242347,5
Калач для ВВП 273250273600516390350262369
Калач для ВВП 325300325600600440400282369
Калач для ВВП 3773503777007445004602823124,6
Калач для ВВП 4264004269008105655153025179
Калач для ВВП 5305005309007346706203225239

Технические характеристики

Калач Ду, ммКол-во трубок, штПлощадь поверхности
нагрева, м2		Тепловая производительность,
кВт		Расход нагрев.
среды, т/ч
Калач Ду 50 для ВВП 57-200040,377,92,15
Калач Ду 50 для ВВП 57-40000,7517,62,15
Калач Ду 65 для ВВП 76-200070,6513,13,9
Калач Ду 65 для ВВП 76-40001,3128,33,9
Калач Ду 80 для ВВП 89-2000121,1118,35,5
Калач Ду 80 для ВВП 89-40002,2440,75,5
Калач Ду 100 для ВВП 108-2000191,7639,910,5
Калач Ду 100 для ВВП 108-40003,5485,710,5
Калач Ду 100 для ВВП 114-2000191,7639,910,5
Калач Ду 100 для ВВП 114-40003,5485,710,5
Калач Ду 100 для ВВП 159-2000312,8564,616,8
Калач Ду 100 для ВВП 159-40005,70138,016,8
Калач Ду 150 для ВВП 168-2000373,4074,420,5
Калач Ду 150 для ВВП 168-40006,90147,520,5
Калач Ду 200 для ВВП 219-2000615,75113,434,0
Калач Ду 200 для ВВП 219-400011,5238,434,0
Калач Ду 250 для ВВП 273-200010910,0236,060,5
Калач Ду 250 для ВВП 273-400020,3479,160,5
Калач Ду 300 для ВВП 325-200015113,8302,183,5
Калач Ду 300 для ВВП 325-400028,0632,483,5
Калач Ду 350 для ВВП 377-200021119,8421,7112,5
Калач Ду 350 для ВВП 377-400040,1886,2112,5
Калач Ду 400 для ВВП 426-200028326,8586,6125,5
Калач Ду 400 для ВВП 426-400053,71212,8125,5
Калач Ду 500 для ВВП 530-200043041,0897,5189
Калач Ду 500 для ВВП 530-400083,01874,6189
Цена
По запросу


Купить Калачи в Алматы по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Алматы, ул. Сатпаева, дом 133/4. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно
Задать вопрос
Дополнительно

Калачи

Основная сфера применения Калачи – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция Калачи состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в Калачи течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.
