Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ

Много
Нашли дешевле?
Запросить цену
Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании
ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ
Описание
Теплообменник ИНВ проектируется с неподвижными трубными решетками (с жестким кожухом и жестко закрепленными решетками) и используется для охлаждения жидкостей и газов в различных отраслях промышленности (химической, нефтяной, нефтехимической, нефтеперерабатывающей, газовой и др.). Отличаются простотой конструкции и технологии изготовления.

Кожухотрубные теплообменники ИН производятся в следующих исполнениях:

  1. с жидким, газообразным, парогазовым или парожидкостным теплоносителем
  2. с паровым теплоносителем

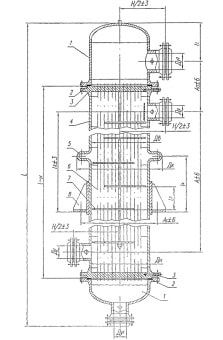

Параметры теплообменников кожухотрубных (кожухотрубчатых) типа ИНВ:
Диаметр кожуха внтренний, мм Давление в кожухе Ру, МПа l L, не более А, для исполнения Ду, для исполнения Ду1 Ду2 Дк Н/2 l1 l2 lк
1 2 1 2
600 (630) 1,0 2000 3080 1500 1500 200 300 100 300 762 530 400 1200 700
3000 4080 2500 2500 1500 900
4000 5080 3500 3500 1800 1000
1,6 2000 3080 1500 1540 250 1200 700
3000 4080 2500 2540 1500 900
4000 5080 3500 3540 1800 1000
2,5 2000 3080 1450 1520 200 — 1200 —
3000 4080 2450 2520 1500
4000 5080 3450 3520 1800
4 2000 3080 1400 1490 1200
3000 4080 2400 2490 1500
4000 5080 3400 3490 1800
800 1,0 2000 3440 1450 1410 250 400 150 400 962 627 560 1200 700
3000 4440 2450 2410 1500 900
4000 5440 3450 3410 1800 1000
1,6 2000 3440 1410 1440 300 1200 700
3000 4440 2410 2440 1500 900
4000 5440 3410 3440 1800 1000
2,5 2000 3460 1400 1410 250 — 1200 —
3000 4460 2400 2410 1500
4000 5460 3400 3410 1800
4 2000 3520 1250 1390 677 1200
3000 4520 2350 2390 1500
4000 5520 3350 3390 1800
1000 0,6
1,0 		2000 3600 1350 1390 300 400 200 400 1162 729 550 1300 800
3000 4600 2350 2390 1500 900
4000 5600 3350 3390 1800 1000
1,6 2000 3600 1350 1390 300 1300 800
3000 4600 2350 2390 1500 900
4000 5600 3350 3390 1800 1000
2,5 2000 3640 1300 1360 — 779 1300 —
3000 4640 2300 2360 1500
4000 5640 3300 3360 1800
4 2000 3660 1250 1320 1300
3000 4660 2250 2320 1500
4000 5660 3250 3320 1800
1200 0,6
1,0 		3000 4880 2200 2290 350 500 250 500 1362 831 670 1500 900
4000 5880 3200 3290 1800 1000
1,6 3000 4880 2200 2240 400 1500 900
4000 5880 3200 3240 1800 1000
2,5 3000 4950 2200 2240 350 — 879 1500 —
4000 5950 3200 3240 1800
1400 0,6
1,0 		3000 5040 2250 2260 350 500 250 500 1562 990 710 1500 900
4000 6040 3250 3260 1800 1000
1,6 3000 5040 2250 2230 400 1500 900
4000 6040 3250 3230 1800 1000
2,5 3000 5050 2250 2210 350 — 1500 —
4000 6050 3250 3210 1800

В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 (727) 310-71-46 и отправляйте заявки на info@teploobmennic.kz.

Цена
По запросу


Купить Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ в Алматы по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Алматы, ул. Сатпаева, дом 133/4. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно
Задать вопрос
Дополнительно

Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ

Основная сфера применения Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в Теплообменник кожухотрубный (кожухотрубчатый) типа ИНВ течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.
