Кожухотрубные теплообменники — подбор по параметрам за 30 минут, отгрузка со склада

Кожухотрубные теплообменники КС — аппараты, в которых одна среда идёт по трубному пучку, вторая — по межтрубному пространству кожуха. В разделе собрано 300 позиций: обозначения от КС 80 до КС 700, включая позиции с ведущей двойкой (2КС 210-3СП-Б, 2КС 270-5Р-СП-Б). Площадь теплопередачи в карточках — от 1,93 до 168 м², расчётное давление 6 или 16 бар, масса пустого аппарата от 30 до 5800 кг. Материалы в раскрытых карточках: корпус Ст20, трубки AISI 304, трубная решётка AISI 304 или AISI 504.

Области применения кожухотрубных аппаратов КС

• Охлаждение масла — указано в карточках данной категории; конкретный режим сверяйте в карточке.
• Теплоутилизация — согласно карточке КС 200-1СК-18×1-6-2,69, в трубном пучке перемещаются сточные воды с 8 → 12 °C, а в кожухе вода 95 → 69,7 °C.
• Фармацевтика и пищепром, гликоль и холодоснабжение — также указаны в карточках.

Подбор теплообменника КС: что учесть

• Тепловая мощность — по карточке КС 270-1Р-12×1-6,29 значение составляет 104,8 кВт при 6,292 м²; для КС 200-1СК-18×1-6-2,69 — 102,6 кВт на 2,69 м².
• Расходы сред — согласно карточкам, диапазон от 1,5 до 274,3 м³/ч (в одной позиции 45,0 и 10,0 м³/ч, в другой 22 и 3,47 м³/ч).
• Температурный график — в карточках параметры на входе и выходе приведены раздельно для каждой стороны.
• Расчётное давление — в доступных карточках давление составляет 6 либо 16 бар.
• Запас поверхности — расчёты карточек предусматривают запас от 14 до 23 % для конкретного режима.
• Присоединения — фланцы по ГОСТ 33259 с учётом СТ РК от Ду40 до Ду100, штуцер Ду15 для воздухоотводчика, дренаж Ду15 или Ду29 — уточняется в карточке.
• Масса и габариты — вес незаполненного аппарата от 30 до 5800 кг; габариты смотрите в карточке модели и проверяйте по проёму и опорам.

Чтобы выполнить расчёт, предоставляют данные о средах, расходах, температурах на входе и выходе, давлении и пожеланиях к материалам.

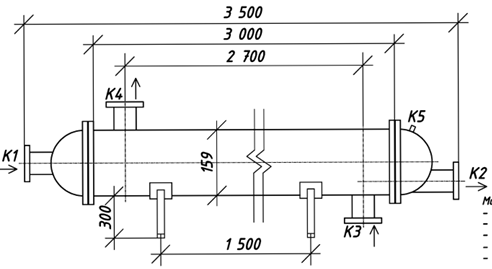

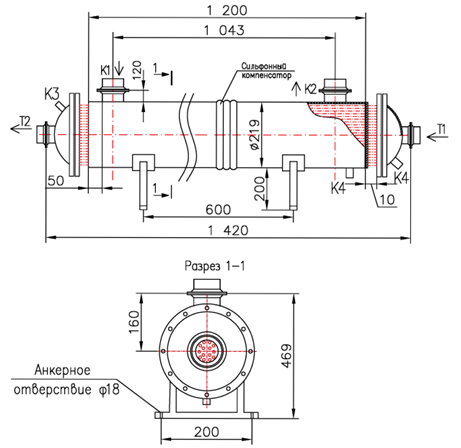

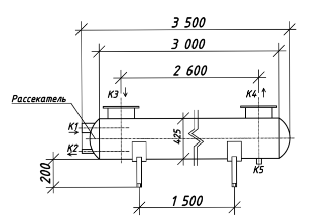

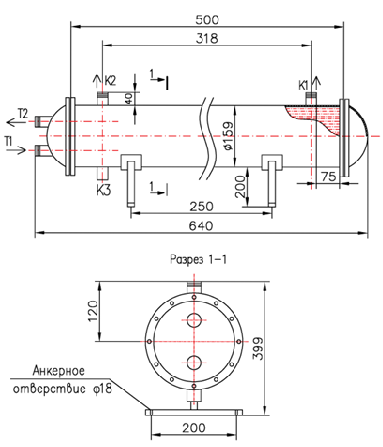

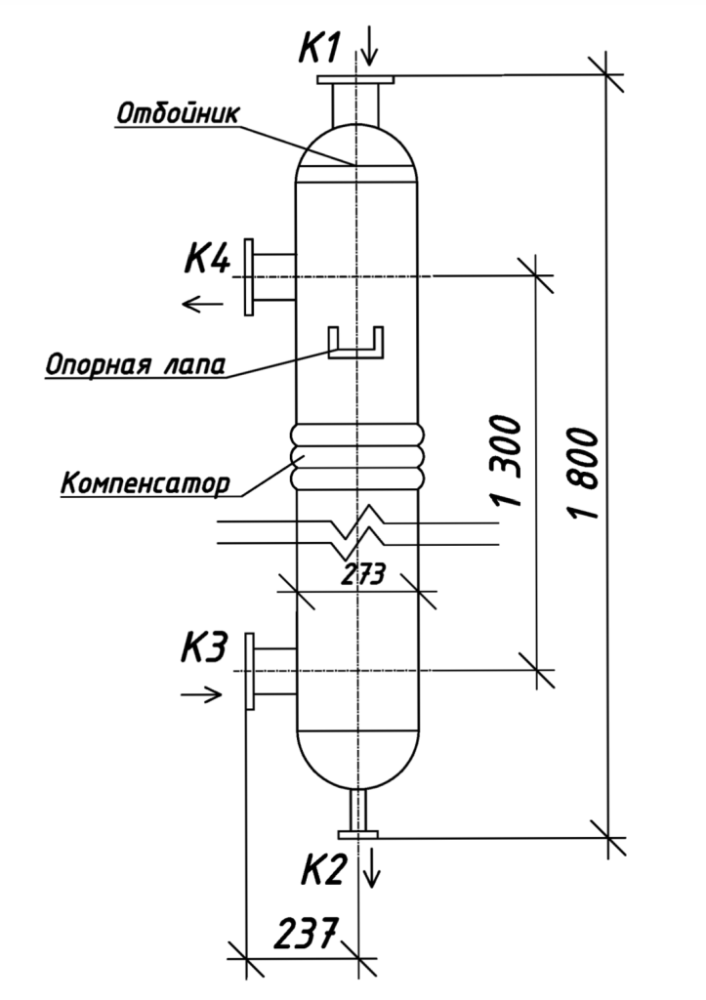

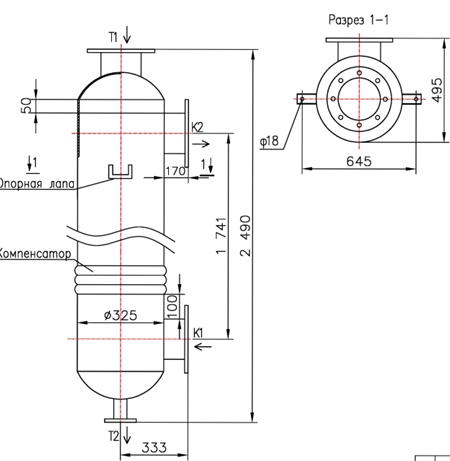

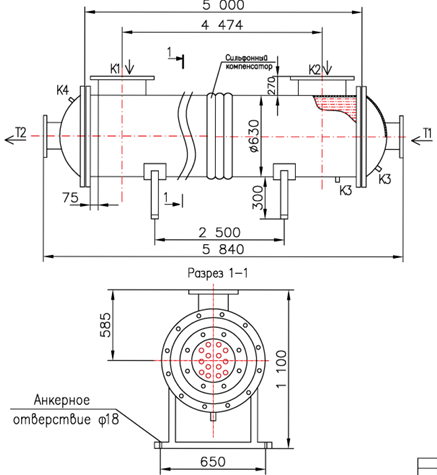

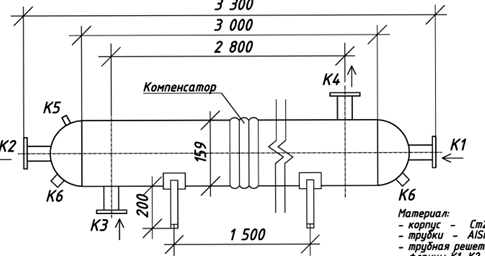

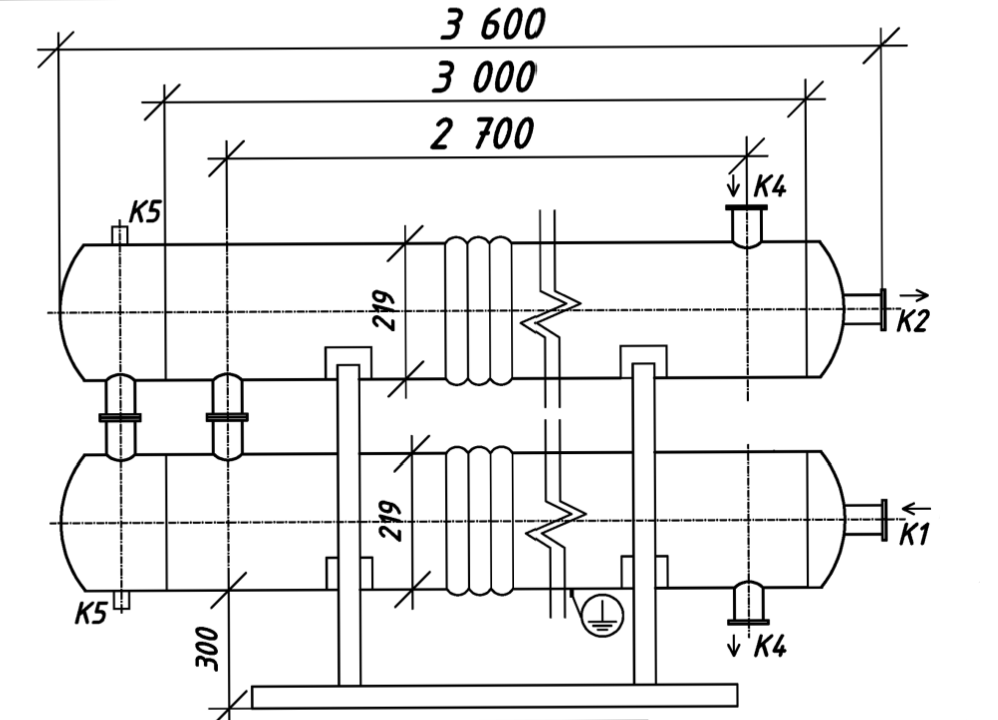

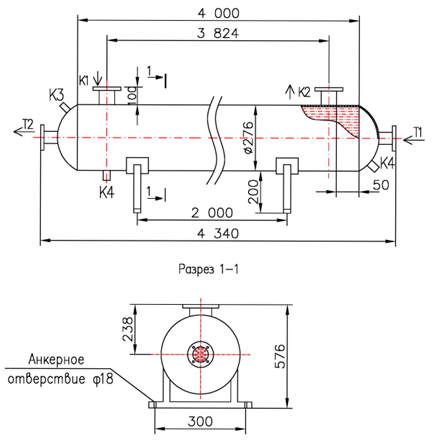

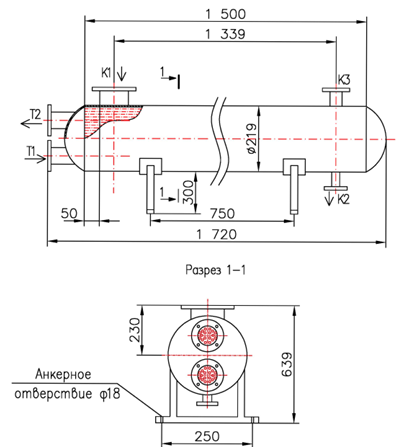

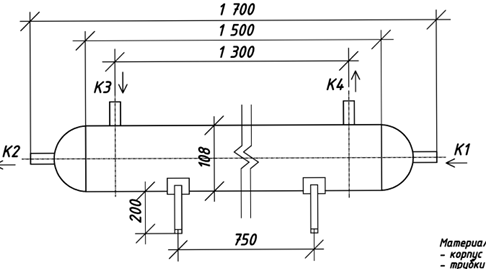

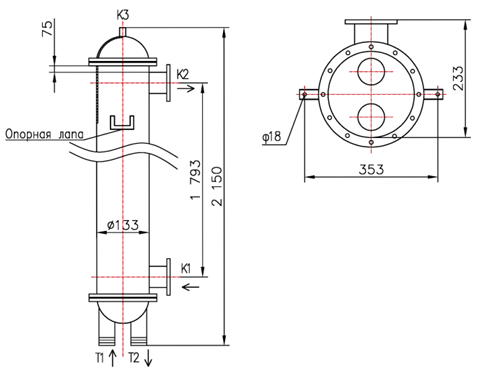

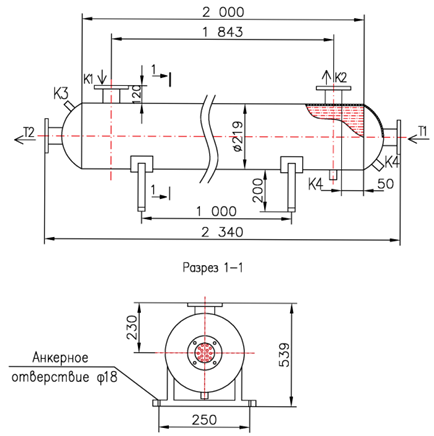

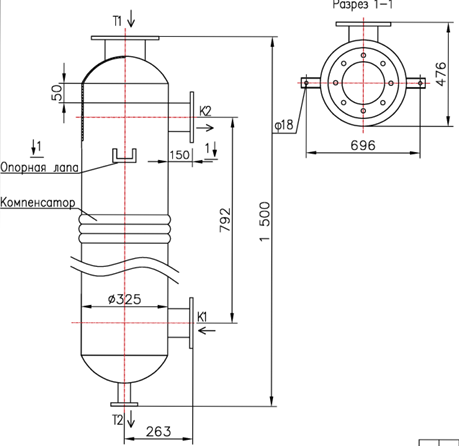

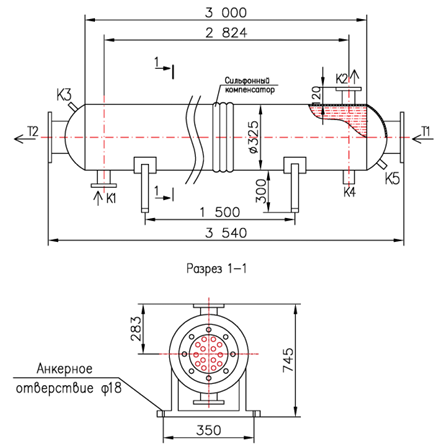

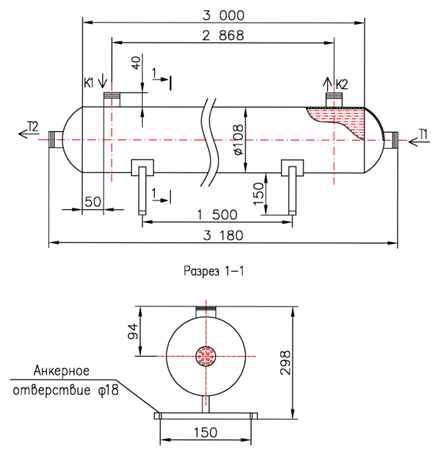

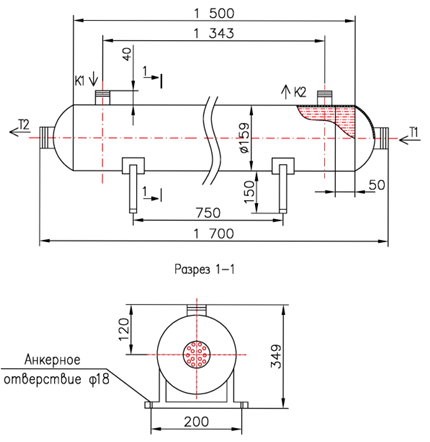

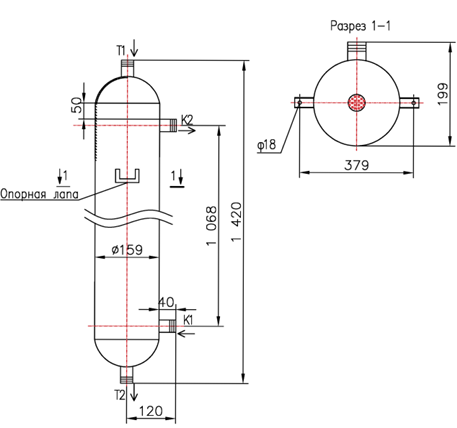

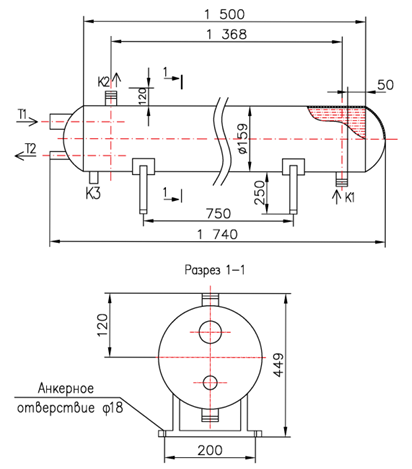

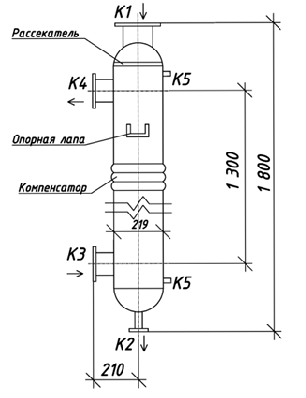

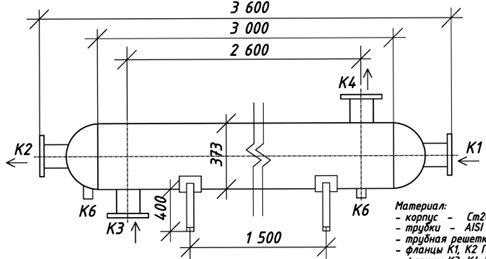

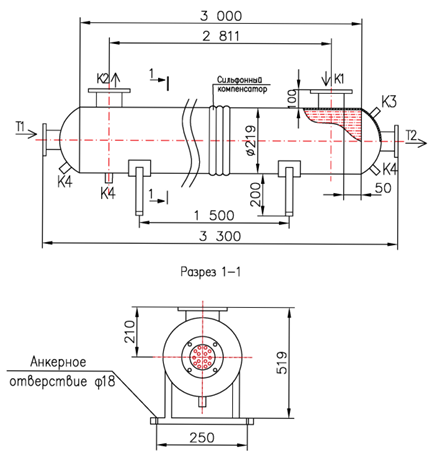

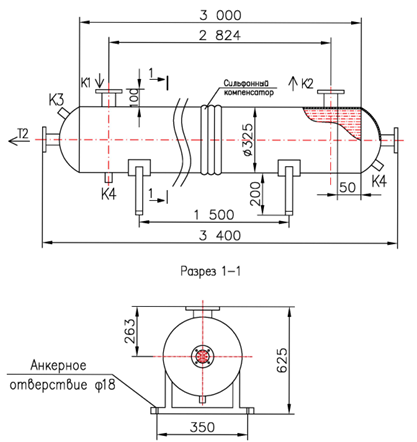

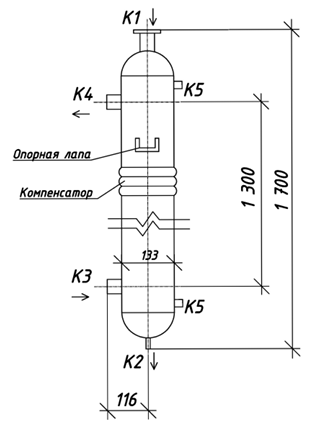

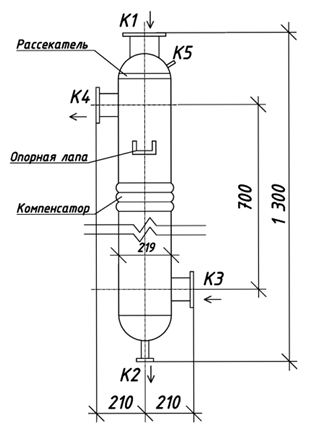

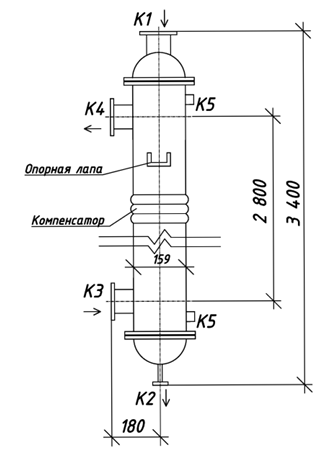

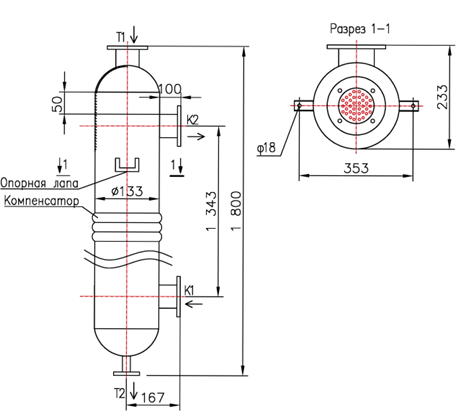

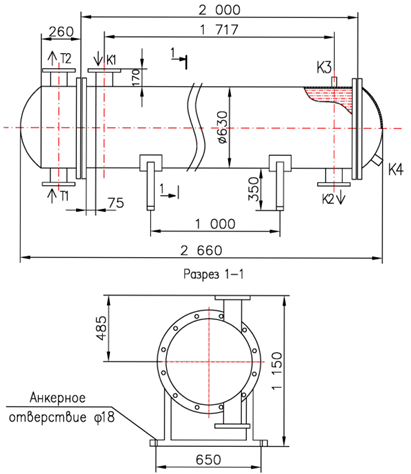

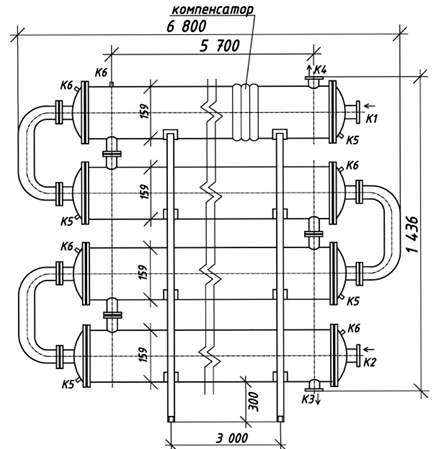

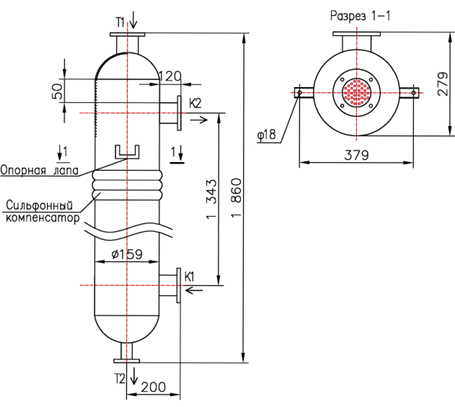

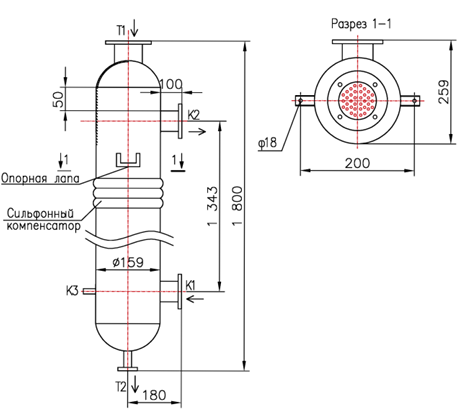

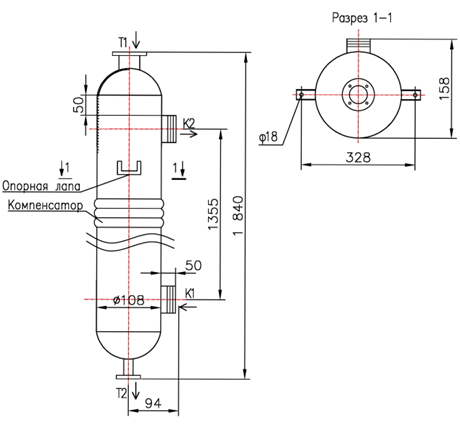

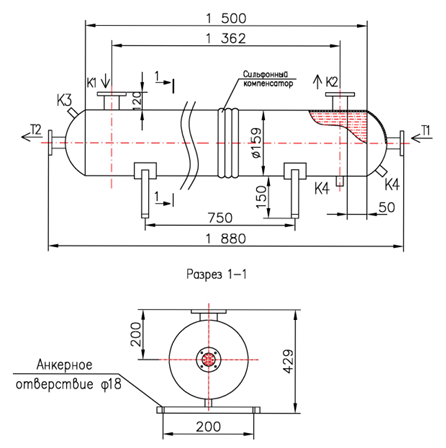

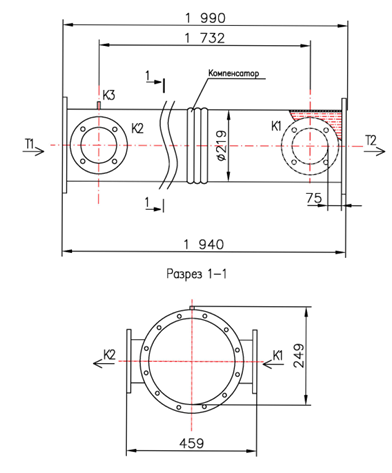

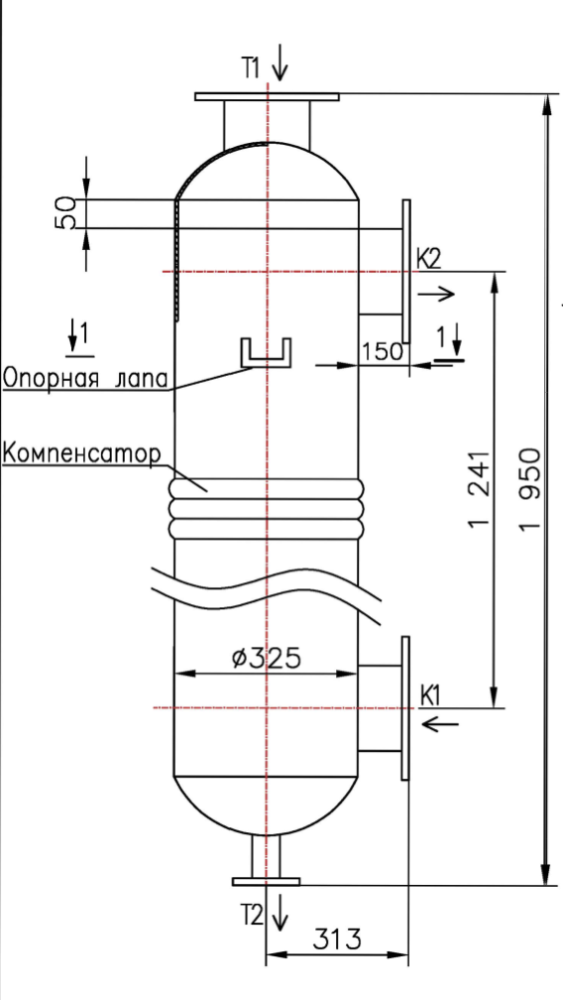

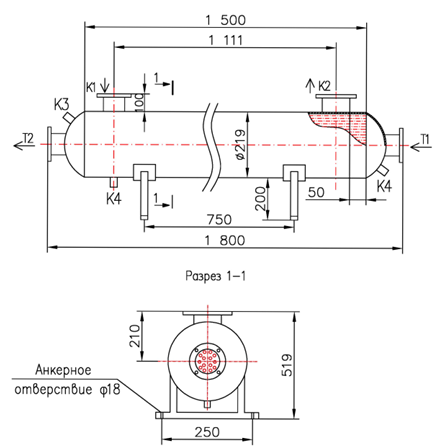

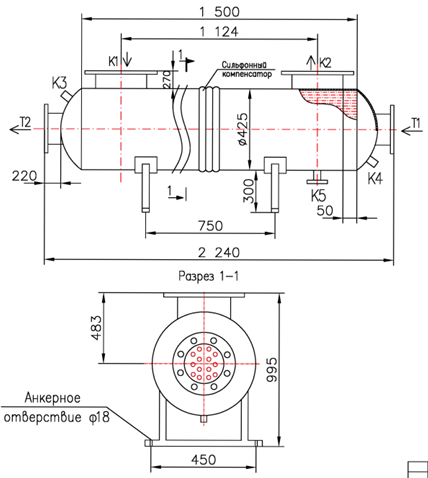

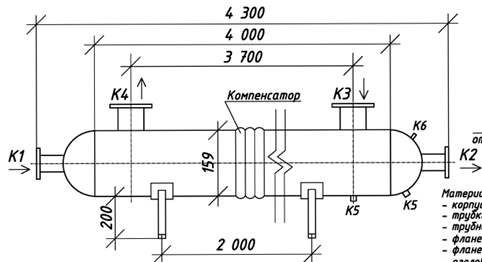

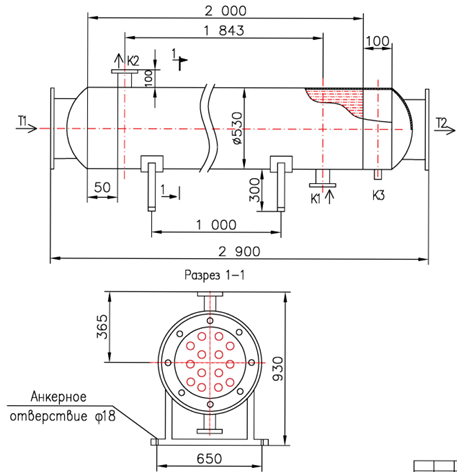

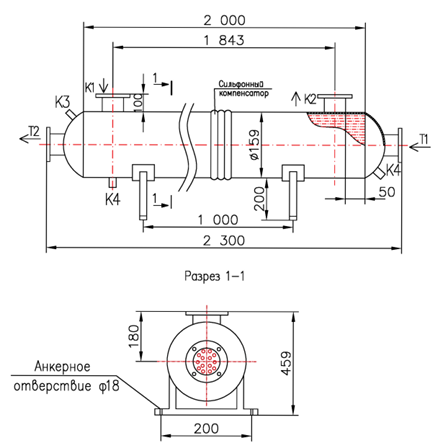

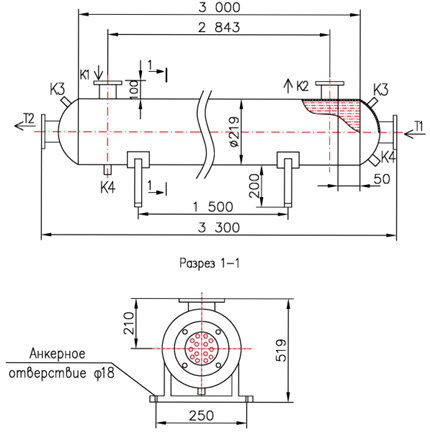

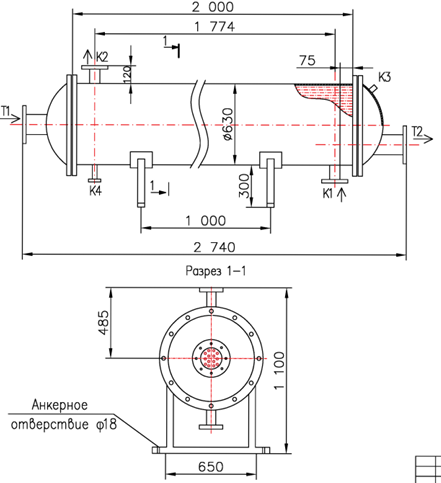

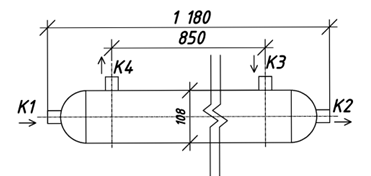

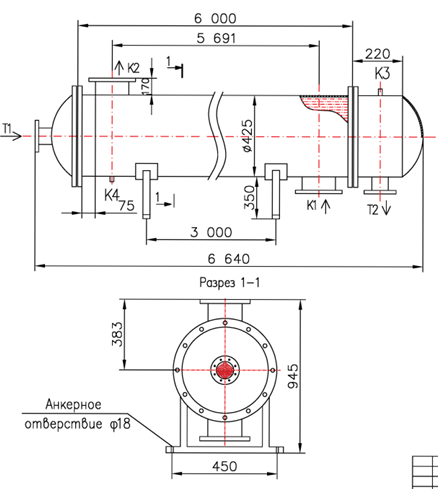

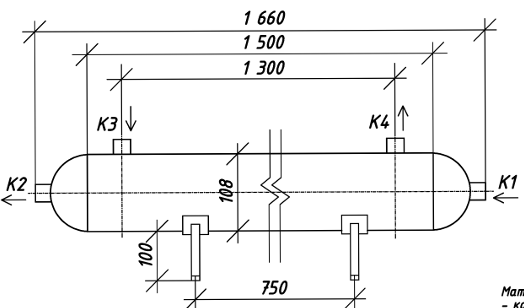

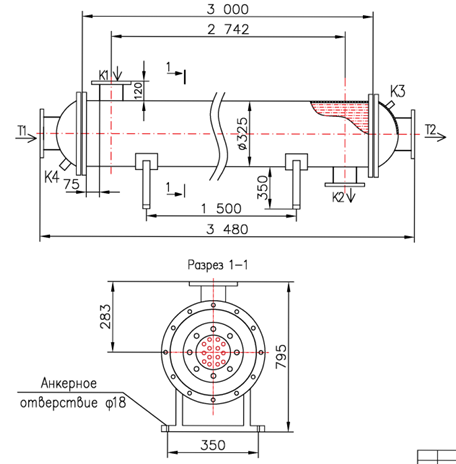

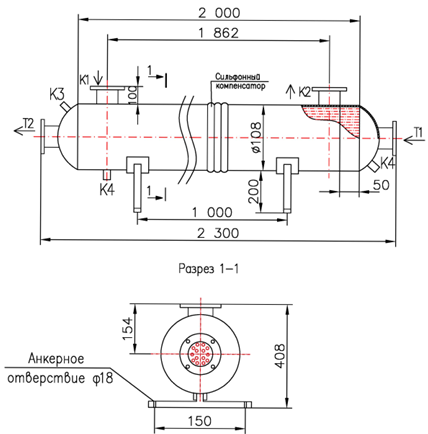

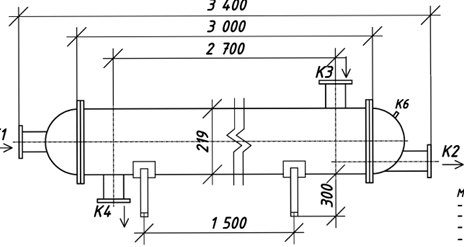

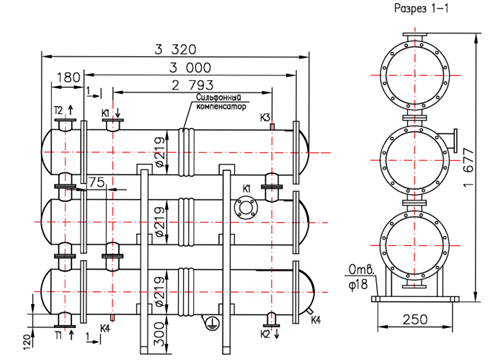

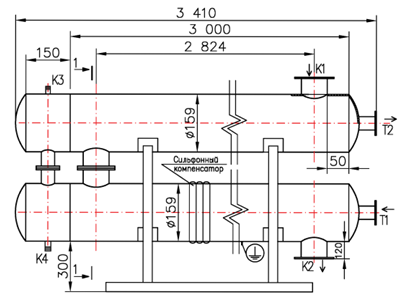

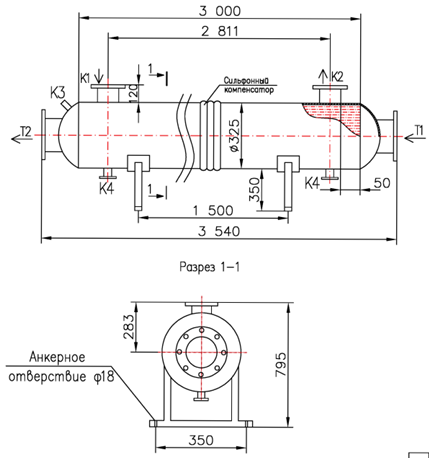

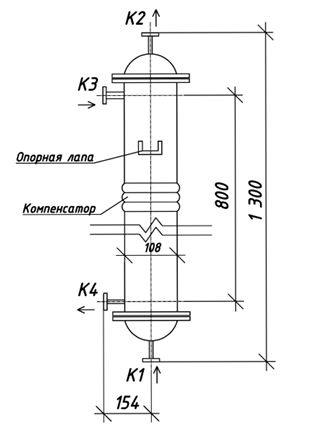

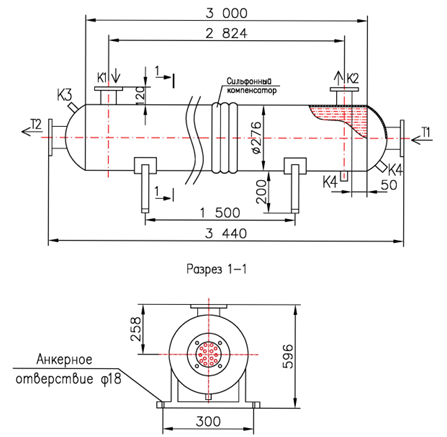

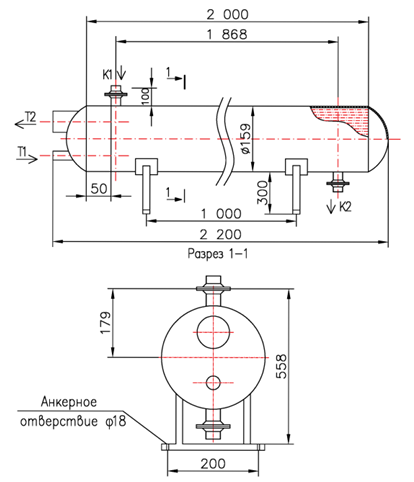

Образцы исполнений, приведённые в карточках раздела

В чём отличия моделей в разделе

• Типоразмер — начальная цифра в маркировке: представлены от КС 80-1СП-Б до КС 700-3Р-Б; площадь и масса указаны в соответствующей карточке.
• Типоразмерные группы, например 8×0,8, 12×1, 18×2 — входит в обозначение; расшифровку ищите в карточке.

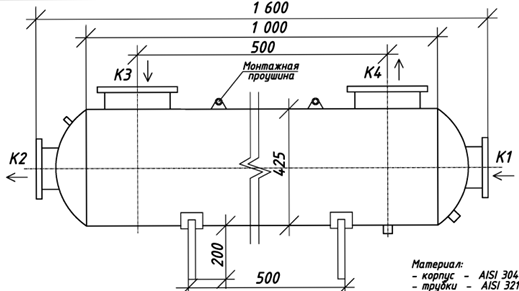

• Буквенные индексы — индексы СК, СП, ПВ, Р, У, пп, Б (например, КС 210-2СК-ПВ-Б, КС 400У-1,5СП-Б) указывают на разные исполнения в пределах типоразмера; точное значение уточняйте в карточке.
• Номерные позиции — для КС-230832, КС-231124 и КС-Т «Муравей» параметры приведены исключительно в карточке.

Ограничения и частые ошибки

• Путаница 6 и 16 бар — устройство на 6 бар нельзя использовать в системе, где расчётное давление 16 бар; в доступных карточках давление одинаково для трубного и межтрубного пространства.
• Запас площади выбран под конкретный режим — в одной карточке предусмотрено 15 %, в другой 23 % — под соответствующие расходы и температуры; если среда меняется, требуется пересчёт.
• Материалы — в доступных карточках указаны Ст20 и AISI 304; применимость для вашей среды подтверждается расчётом.
• Уплотнение оголовка — паронит упоминается в карточке КС 200-1СК-18×1-6-2,69; для остальных позиций информацию смотрите в их карточках.
