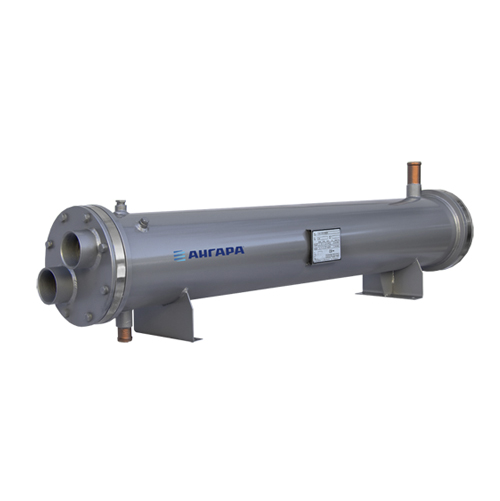

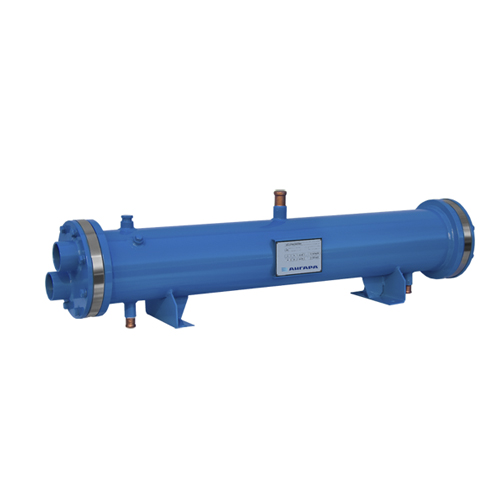

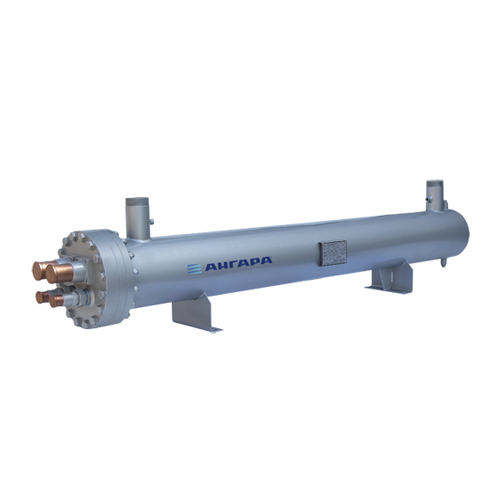

АНГАРА — аппараты типа кожухотруб для чиллерных установок и промышленного кондиционирования: внутри корпуса размещён трубный пучок, один контур заполнен водой, второй — хладагентом. Приведённые в карточках раздела паспортные данные получены при единых параметрах: вода 12→7 °C, хладагент R407C при 2 °C, перегрев 5 °C, коэффициент загрязнения 0,000086 м²·K/Вт.
Где применяются
- Чиллеры — согласно карточкам, теплообменник поставляется в составе чиллера; устойчивый тепловой режим указан, в частности, при максимальных нагрузках.
- Системы промышленного кондиционирования — подготовка холодной воды для контуров холодоснабжения на объекте.
- Кондиционеры прецизионного класса — указаны в карточках аппаратов средней производительности.
- Охлаждение технологических процессов — снятие тепла с технологических процессов и производственного оборудования.
Как подбирать
- Холодопроизводительность — в карточках её приводят вместе с расходом воды: 33,1 кВт при 5,7 м³/ч, 43,7 кВт при 7,5 м³/ч, 49,3 кВт при 8,5 м³/ч.
- Температурный режим воды — номинальный режим 12→7 °C; если у вас другой график, укажите его отдельно.
- Температура кипения и хладагент — в карточках указан R407C при 2 °C и перегреве 5 °C.
- Допустимый перепад давления по воде — 4,6 кПа для ЕСН-30, 7,3 кПа для ЕСН-40, 8,8 кПа для ЕСН-45.
- Качество воды — паспортные значения приведены для коэффициента загрязнения 0,000086 м²·K/Вт.
- Объёмы контуров — 15,6 дм³ воды и 6,6 дм³ хладагента у ЕСН-30, 18,9 дм³ и 7,9 дм³ у ЕСН-45; их учитывают при заправке.
В чём отличие моделей этого раздела
Раздел включает три группы обозначений. ЕСН (в некоторых карточках — латиницей ECH) — от ЕСН-8 до ECH-205. ESK — от ESK-12 до ESK-1215. ESK.D — от ESK.D-11 до ESK.D-1092. С увеличением типоразмера индекс становится больше, а назначение той или иной серии следует уточнять по карточке.
| Модель | Холодопроизводительность | Расход воды | Падение давления | Масса | Длина L |
|---|
| ЕСН-30 | 33,1 кВт | 5,7 м³/ч | 4,6 кПа | 64 кг | 800 мм |
| ЕСН-40 | 43,7 кВт | 7,5 м³/ч | 7,3 кПа | 68 кг | 950 мм |
| ЕСН-45 | 49,3 кВт | 8,5 м³/ч | 8,8 кПа | 70 кг | 1000 мм |
Для исполнений, раскрытых в карточках, диапазон оказывается шире: 14,9 кВт при 2,6 м³/ч и массе 46 кг, 22,3 кВт при 3,8 м³/ч и массе 60 кг, 60,1 кВт при 10,3 м³/ч и массе 101 кг. У близких типоразмеров ЕСН-30, ЕСН-40 и ЕСН-45 одинаковы присоединительные размеры и ширина корпуса 250 мм — различаются длина и высота.
Типичные ошибки и ограничения
- Мощность зависит от условий — 33,1 кВт для ЕСН-30 приведены при воде 12→7 °C и хладагенте R407C при 2 °C; если график или хладагент иные, переносить паспортное значение недопустимо.
- Поправка на загрязнение уже учтена — в расчёт включён коэффициент 0,000086 м²·K/Вт; при воде более низкого качества реальная отдача окажется меньше паспортной.
- Перепад давления увеличивается быстрее расхода — от 4,6 кПа при 5,7 м³/ч до 8,8 кПа при 8,5 м³/ч, поэтому напор насоса подбирают по конкретной модели, а не по близкой по ряду.
- Индексы из разных серий нельзя сравнивать — ЕСН-45 и ESK-45 — не одно и то же; выбор делают по характеристикам, а не по одинаковой цифре в обозначении.
- Латиница и кириллица в обозначениях — некоторые позиции указаны как ЕСН, некоторые — как ECH; в поиске по каталогу лучше проверять оба варианта написания.
