Кожухотрубные теплообменники — подбор по параметрам за 30 минут, отгрузка со склада

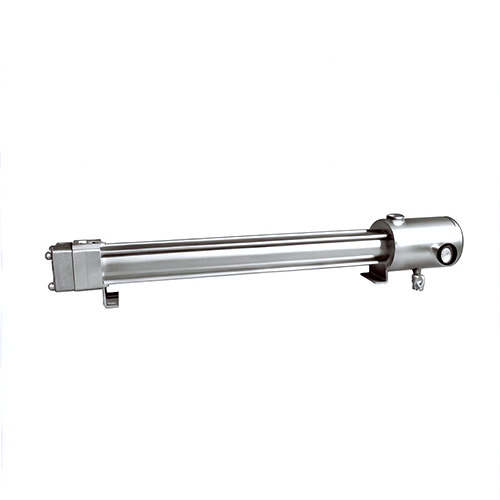

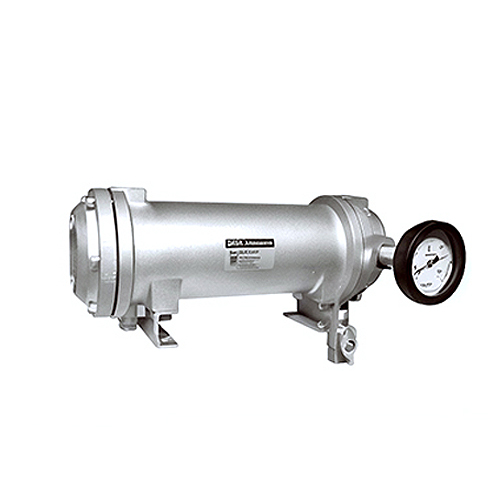

HAW — это кожухотрубные охладители сжатого воздуха, устанавливаемые после компрессора. Поток с температурой на входе до 180 °C остывает до проектных ≤40 °C, а встроенный дренажный сепаратор отводит влагу: это уменьшает нагрузку на осушитель и вероятность коррозии в пневмосети. Давление работы — 0,05…0,97 МПа, при автодренаже — 0,3…0,97 МПа; поставка включает термометр и дренажный клапан. В линейке 7 типоразмеров: HAW2-04, HAW7-06, HAW22-14, HAW37-14, HAW55-20, HAW75-20 и HAW110-30 — для компрессорных станций и линий сжатого воздуха.

Как читается обозначение

Цифра в начале обозначения показывает рекомендованную мощность винтового компрессора: HAW2-04 — 2,2 кВт, HAW7-06 — 7,5 кВт, HAW22-14 — 22 кВт, HAW37-14 — 37 кВт, HAW55-20 — 55 кВт, HAW75-20 — 75 кВт, HAW110-30 — 110 кВт. С поршневым компрессором аппарат подбирают на меньшую мощность: для HAW55-20 это 37 кВт, для HAW37-14 — 22 кВт, а у HAW7-06 показатели совпадают — 7,5 кВт. Бывают также промежуточные варианты на 15 и 25 кВт.

Что сообщить для подбора

• Реальный расход воздуха — ключевой критерий выбора; данные по каждой модели приведены в таблице.
• Тип компрессора — винтовой либо поршневой: для HAW55-20 значения составляют 55 и 37 кВт.
• Давление в сети — рабочий диапазон 0,05…0,97 МПа; с автодренажем нижний предел увеличивается до 0,3 МПа.
• Температура на входе — согласно карточкам, на входе до 180 °C, проектная температура на выходе — ≤40 °C.

Что ограничивает подбор и частые ошибки

• Выбор по мощности привода в киловаттах — есть два ограничения: мощность компрессора и расход воздуха в L/min.
• Сеть ниже 0,3 МПа — вариант с автодренажем в этом случае не применяется, конденсат отводят вручную.
• Верхний предел 0,97 МПа — устройства не предназначены для более высокого давления; ≤40 °C — проектный показатель из карточки, который уточняют при подборе.
• Сепаратор не может заменить осушитель — он удаляет основную влагу и уменьшает нагрузку на осушитель.
