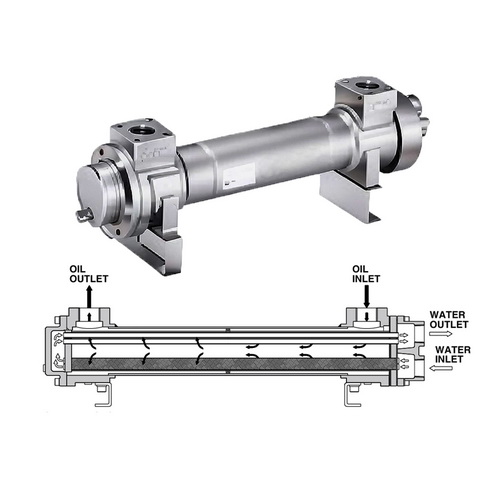

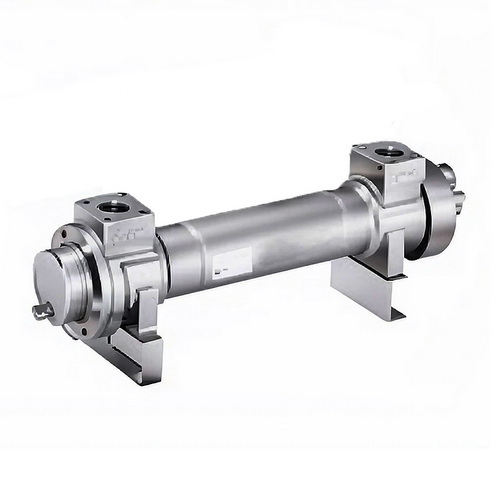

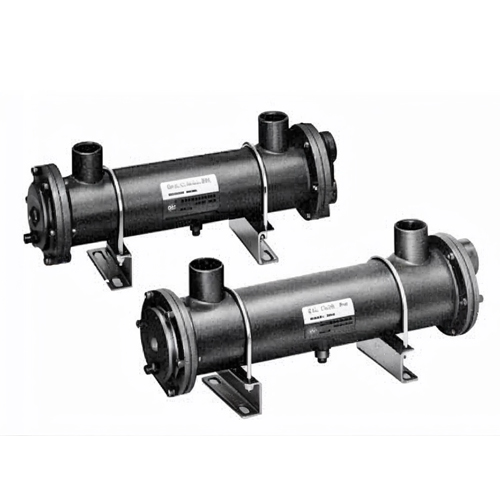

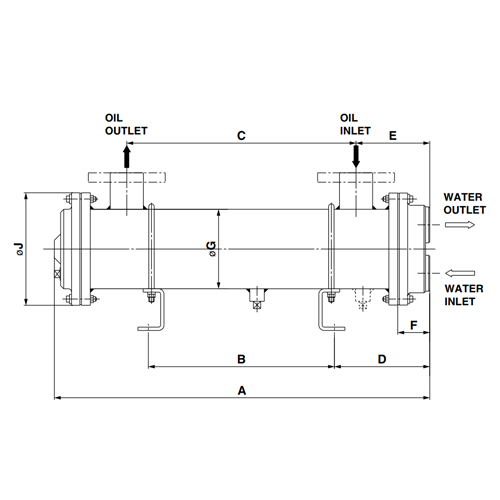

Кожухотрубные теплообменные аппараты HOW устроены так: один поток проходит внутри трубного пучка, второй обтекает пучок со стороны кожуха. В подборке представлено 13 моделей из двух линеек: HOWF (HOWF7-06, HOWF11-06, HOWF22-08, HOWF37-08, HOWF55-10, HOWF75-10, HOWF110-16) и HOW…M (HOW008M-06, HOW013M-06, HOW021M-12, HOW032M-12, HOW050M-12, HOW075M-14). Согласно карточкам, исполнение — нержавеющая сталь и медь. Сфера применения: отопление и охлаждение, гидравлические прессы, экструзионные линии, литьё под давлением, упаковочное оборудование, каландры, стенды обкатки, энергетические и металлургические объекты.
Параметры подбора
- Тепловая нагрузка — по карточкам этого раздела мощность составляет 32 кВт (HOWF55-10) и 43 кВт (HOWF75-10); также встречается значение 120 кВт.
- Поверхность теплообмена — считается по внутренней поверхности трубы: 0,56 м² у HOWF55-10, 0,83 м² у HOWF75-10, до 1,28 м² в разделе.
- Расход — укажите рабочее и предельное значения: для HOWF55-10 диапазон составляет 70–300 л/мин, для HOWF75-10 — 80–400 л/мин, при этом номинальный расход в обеих карточках равен 75 л/мин. Для HOWF7-06 в карточке указана производительность до 1500 м³/ч.
- Температура и давление рабочих сред — значения достигают 16 бар и 180 °C; для некоторых моделей максимальная температура ограничена 150 °C.
- Гидравлика и масса — падение давления 0,03 МПа у HOWF55-10 и HOWF75-10; масса 27 и 40 кг соответственно, аппарат на 27 кг ставится без грузоподъёмной техники.
Чем различаются модели
| Модель | Площадь, м² | Теплообмен, кВт | Диапазон расхода, л/мин | Масса, кг |
|---|
| HOWF55-10 | 0,56 | 32 | 70–300 | 27 |
| HOWF75-10 | 0,83 | 43 | 80–400 | 40 |
Чем больше первая цифра в маркировке, тем выше производительность: для HOWF7-06 в карточке более производительной названа HOWF8-05, а HOWF7-07 указана как аналогичная модель. Так же построена линейка HOW…M — от HOW008M-06 до HOW075M-14; площадь, нагрузку и расход каждой позиции следует смотреть в её карточке.
Типичные ошибки и ограничения
- Рабочая точка и диапазон — не одно и то же — 75 л/мин — это номинальный режим, а 70–300 и 80–400 л/мин — границы допустимого диапазона; эксплуатацию на крайних значениях нужно согласовать на этапе подбора.
- Предел по температуре уточняйте для конкретной модели — в подборке есть как 150 °C, так и 180 °C, поэтому единое значение для всего раздела применять нельзя.
- Значение 0,03 МПа относится к номинальному расходу — если расход отличается, гидравлическое сопротивление нужно определять расчётом, иначе возможна ошибка при выборе насоса.
- Сервисные работы предусматривайте в проекте — карточки отмечают удобство обслуживания, быстрый демонтаж и периодичность один раз в год; участок для таких работ закладывают ещё на стадии монтажа.
