Кожухотрубные теплообменники — подбор по параметрам за 30 минут, отгрузка со склада

Линейка KTR объединяет 32 кожухотрубных теплообменника серии TAK/TP с обозначениями от A1 до F6. Согласно карточкам, это устройства типа «масло — вода», применяемые в гидростанциях, приводах, прессовом оборудовании и промышленных системах нагрева/охлаждения; отдельные исполнения рассчитаны на мобильные агрегаты. Корпус изготовлен из нержавеющей стали, рабочее давление — до 25 бар, диапазон температур — от -40 до +150 °C.

Как устроен ряд TAK/TP

• Шесть серий — В сериях A, C, E и F насчитывается по шесть вариантов; у B их пять — от TAK/TP-B1 до TAK/TP-B5; в D представлено три: TAK/TP-D1, D2 и D3.
• Младшие модели — TAK/TP-B1: расчётная мощность около 8 кВт, прокачка масла и воды — 66 / 33 л/мин, присоединение G 1″ с фланцем Ø 108, 4×M8, размеры 273 / 123 / 109 мм, вес ≈ 5 кг.
• Старшие модели — TAK/TP-F2: присоединение G 3″ и фланец Ø 278, 4×M16, габариты 900 / 476 / 382 мм, масса ≈ 57 кг, корпус удлинён, площадь теплообмена увеличена.
• Серии C, D, E — промежуточные — закрывают промежуток между крайними сериями; мощность, площадь и тип присоединения уточняйте в карточке, в некоторых карточках площадь дана по запросу.

Цифры, представленные в карточках раздела

• Ориентировочная мощность — 8 кВт, 13 кВт, 18 кВт и 25 кВт — такие значения встречаются в различных исполнениях линейки.
• Расход по контурам — 32, 33, 50, 52 и 53 л/мин; для TAK/TP-B1 указана пара 66 / 33 л/мин — отдельно по маслу и воде.
• Площадь теплообмена — 0,46 м² и 0,90 м² — у тех моделей, где площадь приведена прямо.
• Потери давления — 0,11 бар и 0,13 бар.
• Давление и температура — до 10 бар, 14 бар и 25 бар — в зависимости от варианта; максимальная температура — 120 °C либо 150 °C.

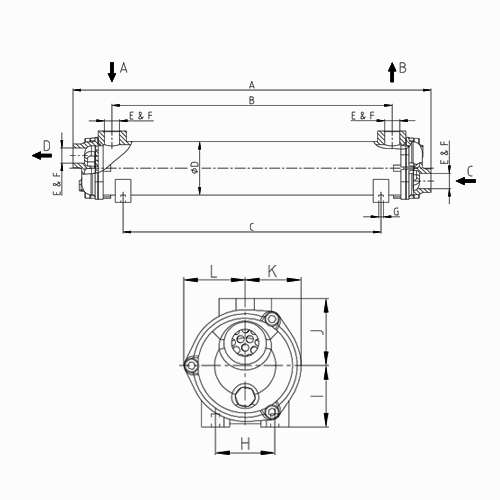

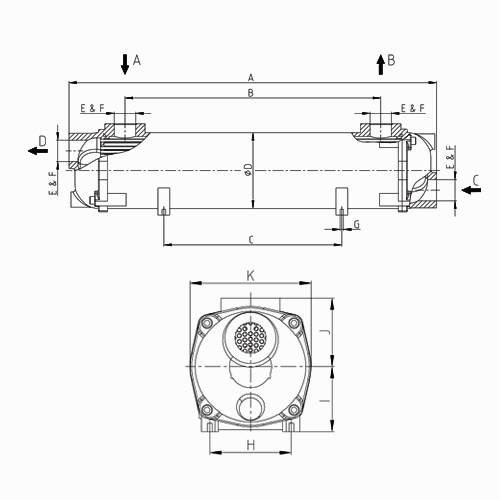

• Габариты и масса — в карточках указаны размеры 288, 289, 382 и 425 мм; вес — 4,7 кг, ≈ 5 кг, 8,2 кг и ≈ 57 кг.

Как выбрать и какие данные нужны для расчёта

• Пара расходов, а не одна мощность — в карточках расход указан парой «масло / вода», например 66 / 33 л/мин для TAK/TP-B1; если нет обоих значений, подбор будет неверным.
• Температуры на входе — температура масла в баке и температура охлаждающей воды: именно их разница определяет, обеспечит ли аппарат заявленную мощность — 8 кВт для TAK/TP-B1 и до 25 кВт у более старших вариантов линейки.
• Давление контура — максимум по карточке серии A — 25 бар, в остальных исполнениях встречаются также 10 бар и 14 бар.
• Присоединения — от G 1″ с фланцем Ø 108, 4×M8 у TAK/TP-B1 до G 3″ с фланцем Ø 278, 4×M16 у TAK/TP-F2; резьба и фланец обязаны совпадать с обвязкой, чтобы обойтись без переходников.

Ограничения и типичные ошибки

• Предельные параметры путают с рабочими — 25 бар и +150 °C в карточке TAK/TP-A3 — это максимум, для постоянной работы нужен запас.
• Не учитывают потери давления — 0,11 бар и 0,13 бар на самом аппарате суммируются с сопротивлением линии; для сливной магистрали гидростанции это сказывается на режиме.
• Выбор «по мощности из смежной серии» — при одинаковой мощности варианты отличаются присоединением и размерами — от G 1″ до G 3″.
