DT-305

DT-305 имеет увеличенные габариты (A = 468, D = 291) по сравнению с DT-303 (A = 299, D = 147) и DT-304 (A = 370, D = 219), при том же максимальном потоке 100. Это следующий по размеру типоразмер при сохраняющейся унификации присоединений.

Аппарат DT-305 оптимален для случаев, когда технический расчет указывает на потребность в увеличении теплообменной площади и рабочем запасе, при этом сохранение существующих присоединительных размеров и схемы обвязки является обязательным условием.

При подборе модели DT-305 необходимо сопоставить основные габаритные параметры A и D с остальными размерами, определяющими удобство монтажа, а также проверить присоединительные габариты N, P, Q, R, S и T. Кроме того, требуется убедиться в соответствии рабочих режимов и значения показателя «Область применения», равного 0.5.

Модель DT-305 характеризуется предельным потоком на уровне 100, который служит ориентиром при выборе оборудования. Фактический рабочий расход должен быть рассчитан с учетом запаса прочности, чтобы не достигать указанного максимального значения. Детальные параметры допустимого режима работы необходимо уточнять, опираясь на данные каталога LCH и выполненные расчеты.

Модель DT-305 предназначена для эксплуатации в режиме, определяемом табличным значением 0.5. Функциональные характеристики и допустимые параметры работы строго регламентированы технической документацией производителя LCH. Перед приобретением необходимо сверить соответствие оборудования конкретным условиям вашего проекта согласно указанным в руководстве требованиям.

Для подтверждения возможности прямой замены теплообменника DT-305 необходимо сопоставить габаритные размеры, параметры присоединений и рабочие характеристики вашего оборудования с данными модели. Отправьте технические данные действующего аппарата и режимы его работы, чтобы наши инженеры могли провести сравнительный анализ и подтвердить совместимость.

Модель DT-305 требует предварительного согласования технических параметров для корректного подбора. Необходимо указать тип используемых сред, температурные режимы на входах и выходах, а также целевой тепловой поток. Важно учитывать допустимые перепады давления, существующие ограничения по габаритным размерам и типам присоединений. Для ускорения процесса расчета рекомендуется предоставить схему или P&ID диаграмму.

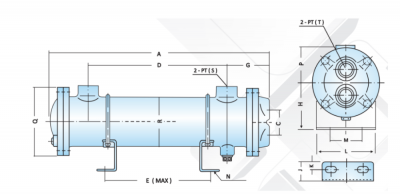

Сравните A и D с доступным монтажным пространством, учтите подход трубопроводов и место под обслуживание. Остальные размеры (C, E, G, H, J, K, L, M) уточняются по чертежу для проверки зазоров.

Для модели DT-305 при необходимости изменить значения N, P, Q, R, S и T предусмотрена возможность замены фланцев, переходников или корректировки обвязки. Данный вопрос решается на основе анализа чертежей и оценки фактического состояния объекта.

Для получения технической документации, включая чертежи и паспорт изделия, а также коммерческого предложения, направьте запрос, указав модификацию DT-305 и требуемые режимы эксплуатации. Документация и расчет предоставляются в рамках одного обращения.
