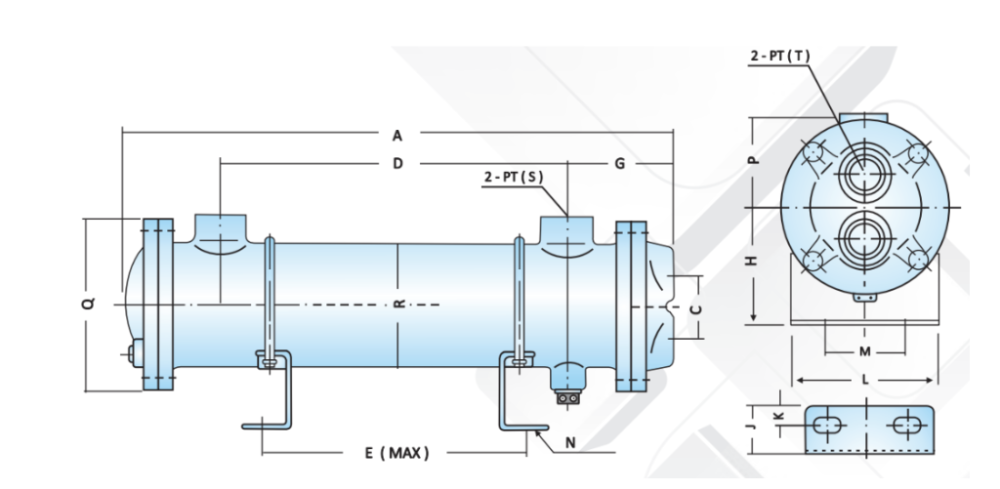

Кожухотрубные теплообменники маслоохладители LCH

Теплообменные аппараты кожухотрубного типа LCH (Германия) — аппараты для охлаждения масла кожухотрубного исполнения, используемые в гидросистемах и компрессорных установках. Их применяют при повышенном давлении (свыше 25 бар), высокой температуре (выше 200°C), в парогенерации, холодильных контурах (испарители, конденсаторы), а также для маслоохлаждения. Внутри корпуса размещён трубный пучок (shell-and-tube); трубки могут быть U-образными либо прямыми, в кожухе предусмотрены перегородки. С 2022 года, когда производитель ушёл из Казахстана, поставки идут по параллельному импорту; срок — 2–4 недели.

Сферы применения кожухотрубных ПТО LCH

• Оборудование для холода — в чиллерах высокой мощности (от 500 кВт до 10 МВт) работают как испарители и конденсаторы.
• Паровые контуры и генерация пара — подогрев воды паром на ТЭЦ и в котельных.
• Нефтегазовая и нефтехимическая отрасль — работа при высоком давлении, с агрессивными средами и в фреоновых контурах.
• Охлаждение масла (гидравлика, компрессоры) — отвод тепла от гидросистем и масла компрессоров.
• Нагрев и охлаждение в промышленности — для процессов с высокой температурой (выше 200°C), где пластинчатые аппараты неприменимы.
• Сетевые подогреватели — подогрев сетевой воды в ЦТП за счёт паровых контуров (согласно СН РК 4.02-04-2013).

Критерии выбора

• Тепловая мощность Q — в диапазоне от 100 кВт до 50 МВт.
• Давление — штатно до 25 бар, исполнения повышенной прочности — до 60 бар (Compabloc и кожухотрубные high-P).
• Температура — в стандарте до 200°C, специальное исполнение — до 400°C.
• Материал труб — сталь углеродистая (20), нержавеющая сталь (12Х18Н10Т), медно-никелевый сплав (МНЖ5-1) при работе с морской водой.
• Исполнение трубного пучка — U-образные (более компактные) против прямых (проще чистить).
• Конструкция перегородок — сегментные (стандартное решение) против продольных (под особые задачи).

В каких случаях выбирают кожухотрубные, а не пластинчатые

• Преимущество кожухотрубных при давлении выше 25 бар, температуре выше 200°C, фазовых переходах (испарители/конденсаторы), сильно загрязнённых средах.
• Преимущество пластинчатых при необходимости компактности, частой чистки, нагрузках до 10 МВт, симметричных потоках, в ИТП/ЦТП с водой.
• Габариты: кожухотрубный в 3–5 раз больше пластинчатого при той же мощности до 10 МВт.
• Стоимость: как правило, кожухотрубный стоит дороже разборного пластинчатого — больше металла и сложнее производство.
• Ресурс: 25+ лет (при чистой воде); способен обходиться без обслуживания дольше, чем пластинчатый.

Подробнее: Разновидности теплообменников (пластинчатые и кожухотрубные).

Смежные категории

• Ближайший аналог: теплообменные аппараты КС (Алматы) — массовый сегмент пластинчатых аппаратов для ЖКХ.
• Кожухотрубные ПТО в полном каталоге — подборка других типов и брендов.
• Испарители кожухотрубного типа
• Конденсаторы кожухотрубного типа
• Станции CIP и химические реагенты — для очистки трубных пучков.
