DT-649

DT-649 относится к новой группе типоразмеров с максимальным потоком 400 и областью применения 4.9, тогда как у DT-531/535/544 максимальный поток 300 и меньшие значения «Области применения». Кроме того, у DT-649 выше габариты (A=1078, D=836, E=756) и изменён набор высотных размеров G=125, H=105, L=204, M=149.

Модель DT-649 оптимизирована для условий, где параметры потока превышают возможности серии DT-5xx, однако длина теплообменника DT-682 является избыточной. Оборудование рассчитано на работу в рамках максимальной тепловой нагрузки 400 и соответствует заявленной области применения 4.9.

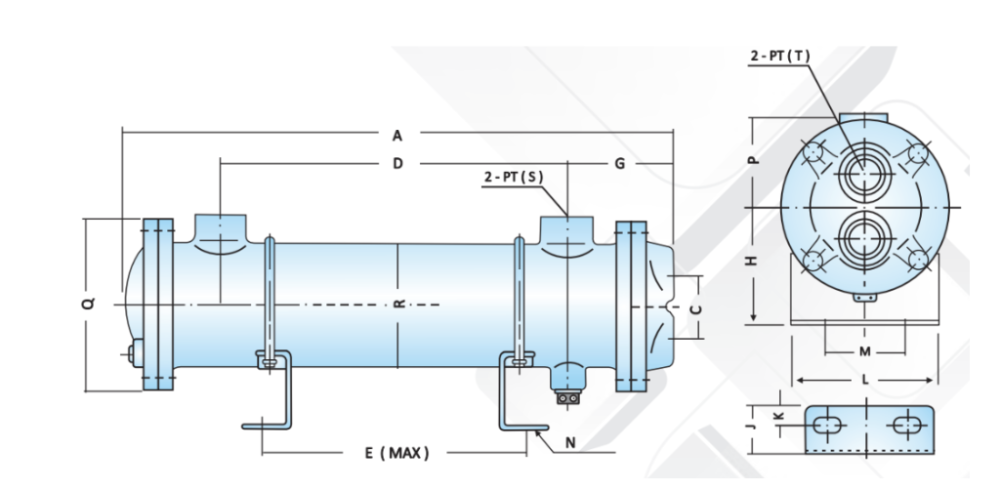

Нужно сверить габариты A=1078, C=85, D=836, E=756, высотные размеры G=125, H=105, J=45, K=20, L=204, M=149, присоединения N=14*22, P=121, Q=196, R=165, S=2, T=1, а также сопоставить режимы с максимальным потоком 400 и областью применения 4.9.

Для модели DT-649 табличное значение максимальной пропускной способности составляет 400. Реальный рабочий расход следует поддерживать ниже данного показателя, обеспечивая необходимый запас. Величина этого запаса определяется на основе данных каталога LCH, а также результатов проведенного теплогидравлического расчета.

Параметр «Область применения» со значением 4.9 представляет собой числовой критерий из каталога LCH, который характеризует диапазон нагрузок и режимов, для которых рекомендован DT-649. Его используют для сравнения с более компактными типоразмерами серии DT-5xx и старшими моделями группы DT-649/657/668/682.

Модель DT-649 (варианты от A до T) может быть предложена в качестве замены, если ее габаритные размеры и присоединительные размеры соответствуют параметрам установленного оборудования. Главным условием является то, что расчетный режим работы не превышает максимальный поток 400 и находится в пределах области применения 4.9. Для проведения точной оценки совместимости необходимо предоставить паспорт действующего теплообменника вместе с его режимными данными.

Для расчета теплообменника DT-649 необходима следующая информация: тип и параметры сред, температуры на входе/выходе, требуемый тепловой поток, допустимые перепады давления, габаритные ограничения по месту, схема подключения и, по возможности, P&ID или компоновочный чертёж.

Габариты A=1078, D=836 и E=756 сравнивают с доступным монтажным пространством, расстояниями до стен и соседнего оборудования, учитывая зоны обслуживания и демонтажа. Остальные размеры используют для проверки зазоров и стыковки с опорами и трубопроводами.

Если присоединительные размеры N=14*22, P=121, Q=196, R=165 и резьбовые/фланцевые параметры S=2, T=1 сопоставимы с существующей схемой, доработки минимальны. Окончательное решение принимают после сравнения паспортных размеров DT-649 и чертежей установленного оборудования.
