DT-682 — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера. Модель LCH DT-682 — старший типоразмер кожухотрубного теплообменника серии DT в группе DT-649/657/668/682 с повышенным допустимым расходом и унифицированными присоединениями. По заводской таблице для DT-682 заданы габаритные размеры A = 1742, C = 85, D = 1500, E = 1420, G =

Подробнее

3 405 685 тенге

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Запросить цену

Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании

ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ

Описание

DT-682 — поставка для казахстанских заказчиков, цены в тенге. Офисы в Алматы и Астане, наличие и сроки уточняйте у менеджера.

Модель LCH DT-682 — старший типоразмер кожухотрубного теплообменника серии DT в группе DT-649/657/668/682 с повышенным допустимым расходом и унифицированными присоединениями. По заводской таблице для DT-682 заданы габаритные размеры A = 1742, C = 85, D = 1500, E = 1420, G = 125, H = 105, J = 45, K = 20, L = 204, M = 149, присоединительные параметры N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1, максимальный поток 400 и показатель «Область применения» 8.2. Типоразмер используют, когда по расчёту требуется максимальная длина и диапазон режимов в линейке при сохранении шагов крепёжных элементов и логики обвязки для всей группы DT-649/657/668/682.

Описание и конструкция

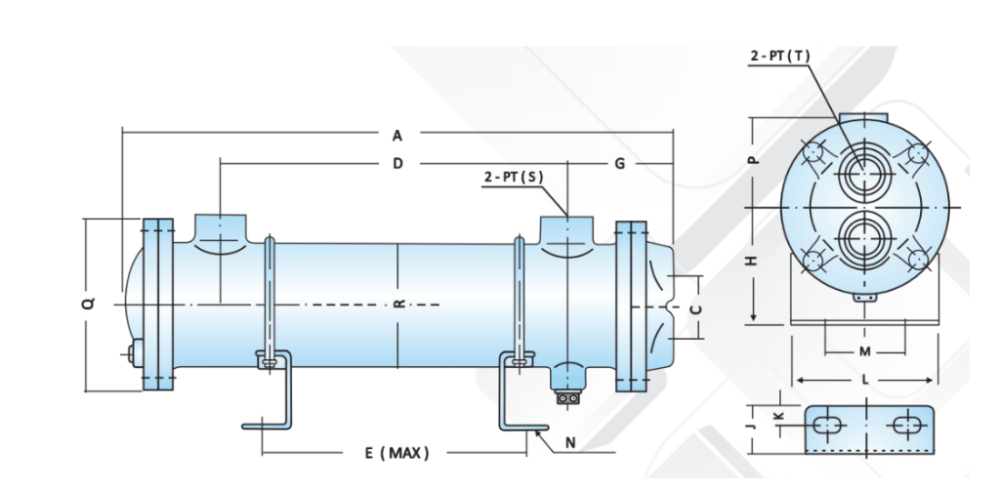

Кожухотрубный теплообменник LCH DT-682 — самый длинный типоразмер серии DT в группе DT-649/657/668/682 при сохранении единой системы присоединений 14*22 и резьбовых параметров патрубков. Габариты A = 1742 и D = 1500 задают общую длину аппарата и расстояние между опорными зонами, E = 1420 используют при привязке к раме и проверке зазоров с соседним оборудованием. Высотные и монтажные размеры G = 125, H = 105, J = 45, K = 20, L = 204, M = 149 учитывают при проектировании опор, консолей и обеспечении доступности для обслуживания и демонтажа. Присоединительные параметры N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1 задают шаг и диаметр крепёжных элементов и патрубков и полностью совпадают с остальными типоразмерами группы. Максимальный поток 400 и показатель «Область применения» 8.2 служат базой для сравнения DT-682 с более компактными моделями и выбора аппарата по режиму, когда нужен максимальный запас по длине и площади поверхности.

Габариты A = 1742, C = 85, D = 1500, E = 1420 задают длину корпуса, расстояние между опорами и привязку к металлоконструкциям и соседнему оборудованию.
Размеры G = 125, H = 105, J = 45, K = 20, L = 204, M = 149 используют при проектировании опор, проверке отметок и обеспечении доступа для обслуживания и демонтажа.
Присоединения N = 14*22, P = 121, Q = 196, R = 165, S = 2, T = 1 унифицированы для группы DT-649/657/668/682, что упрощает замену аппаратов и работу с типовыми узлами.
Максимальный поток 400 (по заводской таблице) задаёт верхнюю границу расхода через аппарат, относительно которой оценивают рабочий режим и необходимый запас.

Модель DT-682 обладает показателем «Область применения» 8.2, что свидетельствует о широком диапазоне рабочих нагрузок. Это значение выступает ключевым ориентиром при сопоставлении характеристик устройства с более компактными типоразмерами из данной серии.

Технические характеристики LCH DT-682

Параметры кожухотрубного теплообменника LCH DT-682
Модель	A	C	D	E	G	H	J	K	L	M	N	P	Q	R	S	T	Максимальный поток	Область применения
DT-682	1742	85	1500	1420	125	105	45	20	204	149	14*22	121	196	165	2	1	400	8.2

Быстрый подбор (онлайн-калькулятор)

Требуемый тепловой поток Q, кВт Оценочный коэффициент U, кВт/(м²·К) Температура горячего потока (вход), °C Температура горячего потока (выход), °C Температура холодного потока (вход), °C Температура холодного потока (выход), °C

Аппарат DT-682 предназначен для работы с производительностью до 400 при значении области применения 8.2, что требует учета фактических температурных режимов и допустимых перепадов давления в контурах. Данный инструмент позволяет выполнить предварительный расчет параметров, однако итоговое техническое решение принимается специалистом на основе данных каталога LCH и табличных характеристик соответствующего типоразмера.

Отзывы заказчиков

FAQ — LCH DT-682

Чем DT-682 отличается от DT-649, DT-657 и DT-668?

DT-682 имеет максимальную длину корпуса в группе: A=1742, D=1500, E=1420 против A=1078/1242/1462 и D=836/1000/1218 у младших типоразмеров. При этом присоединения N=14*22, P=121, Q=196, R=165, S=2, T=1 идентичны для всей линейки, а показатель «Область применения» 8.2 выше, чем у DT-649 (4.9), DT-657 (5.7) и DT-668 (6.8).

Когда имеет смысл выбирать именно DT-682?

DT-682 выбирают, когда расчётный тепловой поток и расход требуют максимальной длины и площади поверхности в группе DT-649/657/668/682, а режимы укладываются в максимальный поток 400 и область применения 8.2. Это типичный выбор для верхней границы нагрузок в пределах серии DT.

Какие параметры нужно сверить при замене существующего аппарата на DT-682?

Нужно сверить габариты A=1742, C=85, D=1500, E=1420, высотные размеры G=125, H=105, J=45, K=20, L=204, M=149, присоединения N=14*22, P=121, Q=196, R=165, S=2, T=1, а также сопоставить режимы с максимальным потоком 400 и областью применения 8.2.

Как использовать параметр «Максимальный поток» 400 при подборе DT-682?

Для модели DT-682 табличное максимальное значение расхода, обозначаемое как «Максимальный поток», составляет 400. Фактическая рабочая производительность оборудования должна оставаться ниже этой пороговой величины, что обеспечивает необходимый запас. Выбор конкретного значения допустимой нагрузки осуществляется на основании данных из каталога LCH, а также с учетом результатов проведенного теплогидравлического расчета.

Что означает параметр «Область применения» 8.2?

Показатель «Область применения» 8.2 — числовой критерий из каталога LCH, характеризующий расширенный диапазон режимов, для которых рекомендован DT-682. Его используют для сравнения с более компактными типоразмерами DT-649/657/668 и оценки целесообразности перехода на этот типоразмер.

Можно ли поставить DT-682 вместо аппарата другого производителя?

Аппараты серии DT-682 (A…T) могут быть поставлены при условии, что их габаритные размеры и присоединительные параметры соответствуют существующему оборудованию, а рабочие условия укладываются в максимальную производительность 400 и диапазон применения 8.2. Для подтверждения возможности замены требуется предоставить паспорт действующего теплообменника и актуальные режимные данные.

Какие исходные данные нужны для подбора DT-682?

Для оперативного расчета и подбора оборудования DT-682 необходимо предоставить исходные данные: тип рабочих сред, их температуры на входе и выходе, требуемую мощность теплопередачи, допустимые перепады давления, а также ограничения по габаритам на объекте. Дополнительно рекомендуется приложить схему подключения, P&ID или компоновочный чертёж для точности выбора.

Как учитывать габариты A, D и E при компоновке DT-682?

Габариты A=1742, D=1500 и E=1420 сравнивают с доступным монтажным пространством, расстояниями до стен и соседнего оборудования, учитывая зоны обслуживания и демонтажа. Остальные размеры используют для проверки зазоров и стыковки с опорами и трубопроводами.

Нужно ли менять обвязку при переходе на DT-682 в рамках группы DT-649/657/668/682?

Чаще всего обвязка сохраняется, так как присоединительные размеры N=14*22, P=121, Q=196, R=165 и параметры S=2, T=1 едины для всей группы. Окончательное решение принимают после сравнения паспортных размеров DT-682 и чертежей установленного оборудования.

Где получить чертеж и паспорт на DT-682?

Для заказа теплообменника DT-682 необходимо направить запрос с указанием кода изделия и предполагаемого режима эксплуатации. Инженер проведет проверку соответствия области применения 8.2 и подберет оптимальное исполнение. Вместе с расчетом стоимости и техническими характеристиками будут предоставлены чертежи, паспорт оборудования и полный комплект сопроводительной документации.

Купить DT-682 в Алматы по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Алматы, ул. Сатпаева, дом 133/4. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.
