Характеристики пластинчатых теплообменников

Виды теплообменников

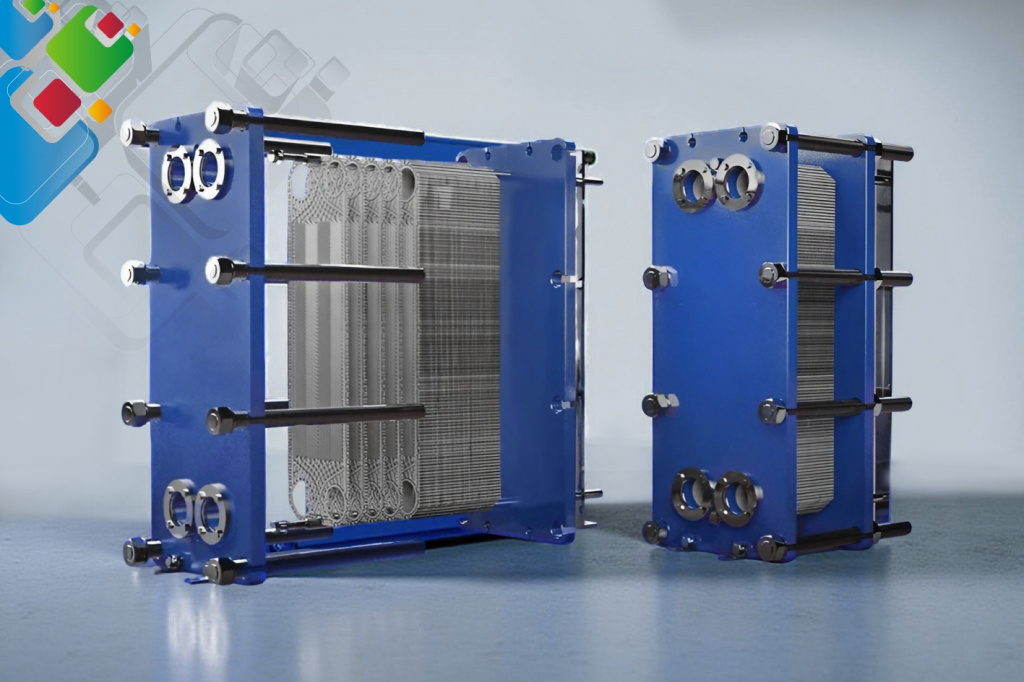

• Разборные теплообменники состоят из пакета пластин и двух фиксирующих его плит (неподвижной и прижимной), установленных на жесткой раме. К преимуществам таких моделей относятся простой монтаж, возможность наращивания мощности за счет установки дополнительных пластин, удобство сервисного облуживания.
• Паяные теплообменники не имеют уплотнений и прижимной конструкции (плиты сварены между собой медным или никелевым припоем), поэтому они более компактные. Теплообменники выдерживают гидроудары до 25 атм, не требуют демонтажа при промывке и показывают высокую эффективность в технологических процессах с неагрессивными рабочими средами (вода/вода, вода/пар и т.д.).
• Полусварные конструкции устанавливаются на объектах, где, в силу особенностей производства, для герметизации теплообменника невозможно использовать резиновые уплотнители — например, при работе с аммиаком и другими агрессивными средами.

Теплообменники различаются по способу передачи тепла. Чаще всего применяются так называемые поверхностные теплообменники рекуперативного типа с неизменным потоком рабочей среды. Также распространены регенеративные установки с изменяющимися потоками теплоносителей. В обоих случаях рабочие жидкости движутся навстречу друг другу по каналам между пластинами и не смешиваются между собой.

Основные технические характеристики

Тепловая мощность и КПД

Тепловая мощность — это количество тепла, переданного теплообменником за единицу времени. КПД — показатель, позволяющий оценить эффективность работы теплообменника: отношением полезной тепловой энергии к затраченной тепловой энергии.

Производительность (пропускная способность)

Производительность является ключевым параметром для систем с большим расходом рабочих жидкостей. Пропускная способность показывает массовый расход рабочей среды (жидкости или газа) в обоих контурах, то есть объем воды, хладагента или пара, который проходит через теплообменник за единицу времени.

Диапазон рабочих температур

Один из важнейших критериев при выборе теплообменника для работы в горячих цехах, в неотапливаемых помещениях, открытых бассейнах и аквапарках с подогревом воды, а также в составе пастеризационно-охладительных установок.

Максимальное рабочее давление

Большинство разборных пластинчатых теплообменников рассчитаны на максимальное рабочее давление до 20 - 25 бар. Если давление выше, следует приобрести оборудование сварного или полусварного типа, которое выдерживает более высокие гидравлические нагрузки.

Тип рабочей среды

В зависимости от модели, теплообменники могут работать с горячей и холодной водой, хладагентами, антифризами, газообразными средами, напитками и жидкими пищевыми продуктами.

Конструкционная схема

Материалы пластин и уплотнителей

От материала пластин и уплотняющих прокладок зависит площадь и эффективность теплообмена, срок службы и ремонтопригодность. Наиболее распространены пластины, выполненные из титана, нержавеющей стали, никель-молибденовых и аустенитных сплавов SMO 254, AISI 316, Hastelloy C-276.

Из уплотнителей отлично зарекомендовали себя NBR, EPDM, Viton, максимально устойчивые к воздействию органических растворителей, кислот и масложировых составов.

Количество пластин, тип поверхности

Чем больше пластин, тем выше КПД и тем больше площадь теплообмена. В некоторых теплообменниках количество пластин достигает 933 штук. Для увеличения поверхности теплообмена пакет пластин формируется из гофрированных или рифленых металлических плит.

Как выбрать и купить пластинчатый теплообменник

Теплообменники подбираются индивидуально под конкретные теплотехнические задачи. Поэтому перед покупкой нужно обязательно сделать инженерный расчет с учетом назначения агрегата, условий эксплуатации, вида теплоносителя и рабочих параметров магистральной сети.
