Паяные пластинчатые теплообменники ParaBrazed — компактные аппараты без прокладок: пакет пластин спаян в единый блок, стяжных болтов и уплотнений в конструкции нет. В разделе 13 моделей: серия TT (TT4H, TT24H, TT34M, TT35L/H, TT44H, TT56H, TT67H, TT88H, TT97 L/M/H), узкая серия TTU (TTU10H, TTU11H, TTU20H) и TTG45 L/M/H. По карточкам они работают в системах охлаждения и нагрева, в испарителях и конденсаторах чиллеров и тепловых насосов, в контурах смазочных и гидравлических масел, в промышленном холодоснабжении, энергетике и утилизации тепла. Рабочее давление до 30 бар, диапазон температур −196…+200 °C у TT44H и −195…+195 °C у серии TTU; у части моделей верхний предел 180 °C.
Исходные данные для подбора
- Теплоносители и режим работы — значения расхода, температуры входа и выхода для каждого из двух контуров, давление в работе: оборудование выдерживает 30 бар и переменные нагрузки.
- Пластин в пакете: n — от него зависит мощность. Для TT44H толщина пакета 11,5 + n × 2,34 мм, вес 10 + n × 0,54 кг; TTU20H — 9 + n × 2,3 мм и 2,75 + n × 0,187 кг; TTU11H — 9 + n × 2,3 мм и 1,54 + n × 0,112 кг. Максимум пластин: 260 у TT44H, по 150 у TTU11H и TTU20H.
- Емкость каналов — 0,221 л на контур у TT44H, 0,11 л у TTU20H, 0,073 л у TTU11H; величина нужна при расчёте объёма контура.

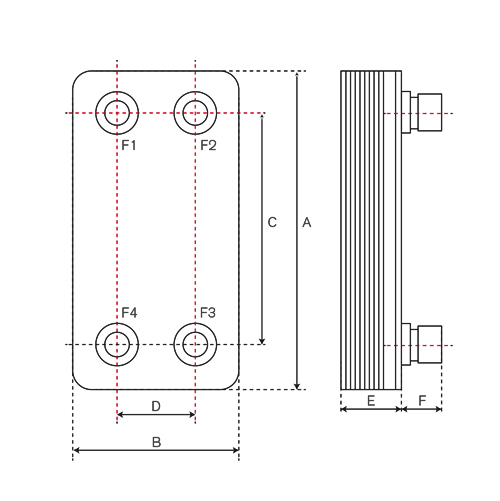

- Тип подключения и место размещения — резьба G 2 1/2” у TT44H и G 1” у серии TTU, длина соединения 65 и 28 мм; габариты A × B: 532 × 271 мм у TT44H, 532 × 125 мм у TTU20H, 334 × 125 мм у TTU11H.
Различия моделей в разделе
| Модель | A × B, мм | Емкость канала, л | Пакет L, мм | Соединение | Предельное число пластин |
|---|
| TT44H | 532 × 271 | 0,221 | 11,5 + n × 2,34 | G 2 1/2” | 260 |
| TTU20H | 532 × 125 | 0,11 | 9 + n × 2,3 | G 1” | 150 |
| TTU11H | 334 × 125 | 0,073 | 9 + n × 2,3 | G 1” | 150 |
Серия U — узкие аппараты: при высоте 532 мм ширина TTU20H 125 мм против 271 мм у TT44H. TTU11H в карточке описан как модификация серии U с увеличенным объёмом каналов, устойчивая при пониженных перепадах температур (ΔT), — её берут в испарители и конденсаторы компактных чиллеров. Шаг пакета у моделей раздела различается: 2,3; 2,31; 2,34 и 2,5 мм. Литеры L, M и H в обозначении (TT35L/H, TTG45 L/M/H, TT97 L/M/H) — исполнения одного типоразмера, нужное уточняется по карточке.
Запреты и типичные промахи
- Разборка пакета не предусмотрена — очистить пластины механически не получится, остается лишь промывка по контурам; на входе, как правило, монтируют фильтр под качество среды.
- Вес рассчитывают для конкретного n — в карточках она дана формулой: 10 кг плюс 0,54 кг на пластину у TT44H. Опоры и кронштейны проектируют по фактическому значению.
- Лимит по количеству пластин — 260 для TT44H, 150 для TTU11H и TTU20H; при недостаточной площади теплообмена выбирают следующий типоразмер.
