Паяные пластинчатые теплообменники ТТ
Модель и цена в тенге — в чате за минуту
Напишите модель или задачу — инженер ответит сразу, без звонков и форм.
Быстрый просмотр
|
Достаточно
Артикул: ТТ39Q-20Н-4.5
ТТ39Q-20Н-4.5 - паяный пластинчатый аппарат серии ТТ39 для систем теплообмена. Основные цифры модели: 20 пластин, площадь теплообмена 0,7 м², присоединения: Фреоновый микроканальный с дистрибьютором,
Характеристики
|
167 885 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно

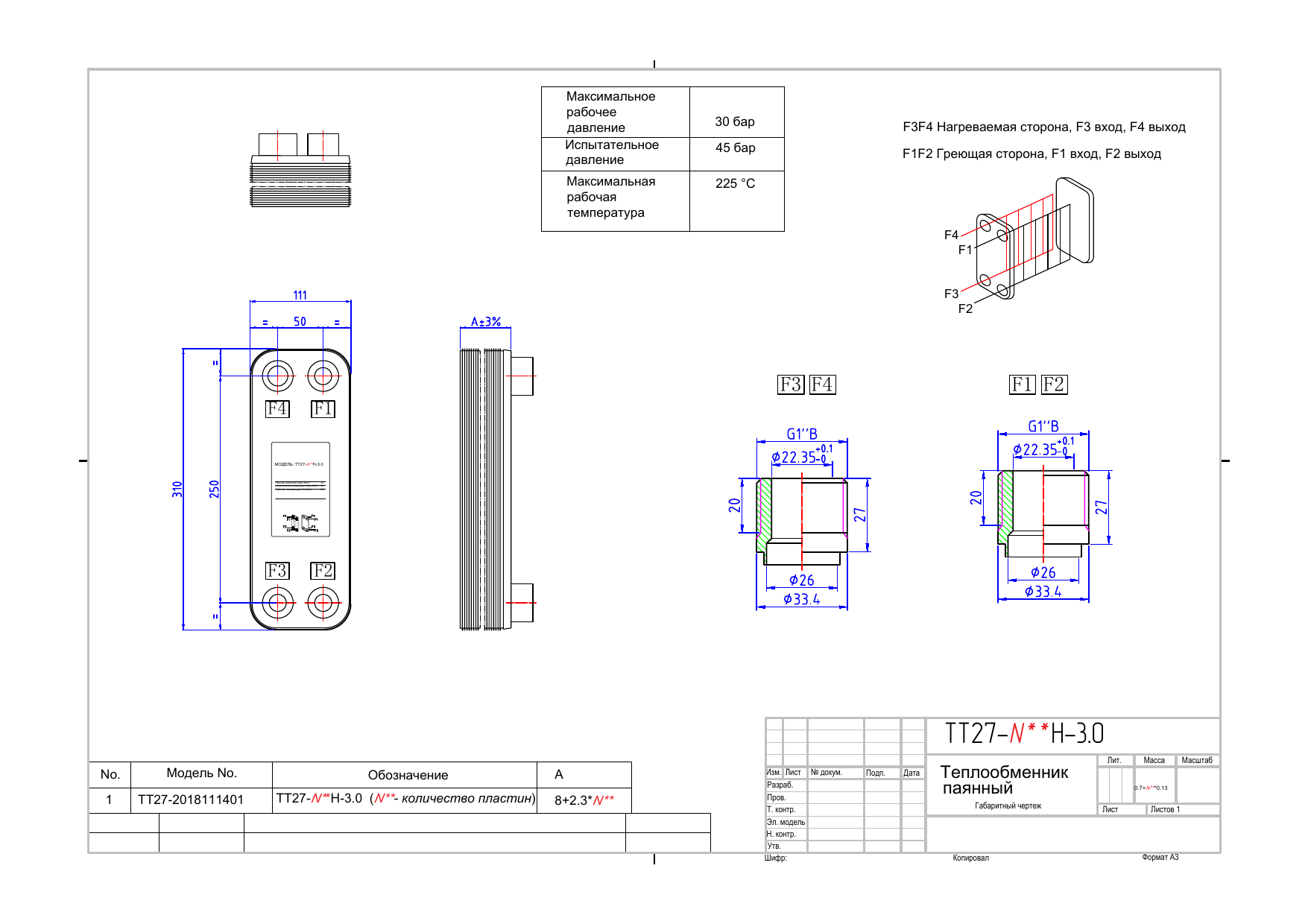

Артикул: ТТ27Z-60Н-3.0
ТТ27Z-60Н-3.0 - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 1,57 м², присоединения: патрубки: 1" резьба/пайка Ø 22.35, ра
Характеристики
|
356 659 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ27Z-80Н-3.0
ТТ27Z-80Н-3.0 - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 80 пластин, площадь теплообмена 2,11 м², присоединения: патрубки: 1" резьба/пайка Ø 22.35, ра
Характеристики
|
440 448 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ27ZC-30Н-3.0 (1 1/4")
ТТ27ZC-30Н-3.0 (1 1/4") - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 30 пластин, площадь теплообмена 0,76 м², присоединения: патрубки: 1,25" резьба
Характеристики
|
236 467 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ27ZC-40Н-3.0 (1 1/4")
ТТ27ZC-40Н-3.0 (1 1/4") - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 40 пластин, площадь теплообмена 1,03 м², присоединения: патрубки: 1,25" резьба
Характеристики
|
267 571 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ27ZC-50Н-3.0 (1 1/4")
ТТ27ZC-50Н-3.0 (1 1/4") - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 50 пластин, площадь теплообмена 1,3 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
314 726 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ27ZC-60Н-3.0 (1 1/4")
ТТ27ZC-60Н-3.0 (1 1/4") - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 1,57 м², присоединения: патрубки: 1,25" резьба
Характеристики
|
356 659 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ27ZC-80Н-3.0 (1 1/4")
ТТ27ZC-80Н-3.0 (1 1/4") - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 80 пластин, площадь теплообмена 2,11 м², присоединения: патрубки: 1,25" резьба
Характеристики
|
440 448 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ27C-100Н-3.0
ТТ27C-100Н-3.0 - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 100 пластин, площадь теплообмена 2,65 м², присоединения: патрубки: 1" слева патрубки: 1,25&qu
Характеристики
|
471 245 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ27C-80Н-3.0
ТТ27C-80Н-3.0 - паяный пластинчатый аппарат серии ТТ27 для систем теплообмена. Основные цифры модели: 80 пластин, площадь теплообмена 2,11 м², присоединения: патрубки: 1" слева патрубки: 1,25"
Характеристики
|
389 760 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36-10Н-3.0
ТТ36-10Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 10 пластин, площадь теплообмена 0,29 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
109 210 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36-20Н-3.0
ТТ36-20Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 20 пластин, площадь теплообмена 0,65 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
172 800 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36-40Н-3.0
ТТ36-40Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 40 пластин, площадь теплообмена 1,37 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
271 488 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36-50Н-3.0
ТТ36-50Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 50 пластин, площадь теплообмена 1,73 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
320 947 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ36-60Н-3.0
ТТ36-60Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 2,09 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
371 021 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36Z-30Н-3.0
ТТ36Z-30Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 30 пластин, площадь теплообмена 1,01 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
228 864 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36Z-40Н-3.0
ТТ36Z-40Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 40 пластин, площадь теплообмена 1,37 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
279 706 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ36Z-50Н-3.0
ТТ36Z-50Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 50 пластин, площадь теплообмена 1,73 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
330 701 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ36Z-60Н-3.0
ТТ36Z-60Н-3.0 - паяный пластинчатый аппарат серии ТТ36 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 2,09 м², присоединения: 3/4" Male thread, рабочее давление 30
Характеристики
|
382 234 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ39Q-10Н-4.5
ТТ39Q-10Н-4.5 - паяный пластинчатый аппарат серии ТТ39 для систем теплообмена. Основные цифры модели: 10 пластин, площадь теплообмена 0,31 м², присоединения: Фреоновый микроканальный с дистрибьютором,
Характеристики
|
121 421 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ50C-80Н-3.0 SP
ТТ50C-80Н-3.0 SP - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 80 пластин, площадь теплообмена 3,9 м², присоединения: специсполнение, рабочее давление 30 бар,
Характеристики
|
639 206 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно

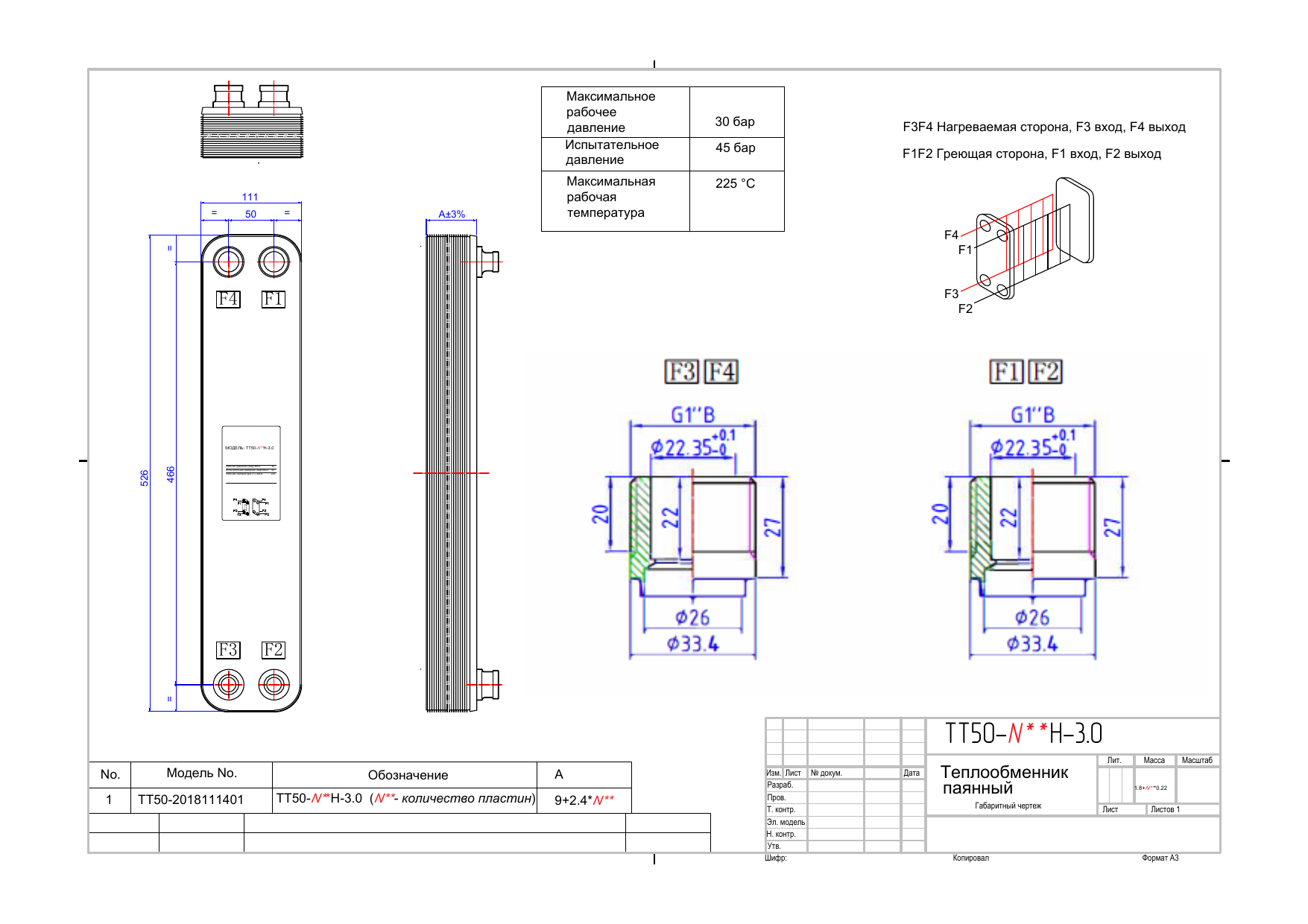

Артикул: ТТ50S-30L-3.0
ТТ50S-30L-3.0 - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 30 пластин, площадь теплообмена 1,4 м², присоединения: патрубки: 1" резьба/пайка Ø 22.35, раб
Характеристики
|
299 059 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ50S-20L-3.0
ТТ50S-20L-3.0 - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 20 пластин, площадь теплообмена 0,9 м², присоединения: патрубки: 1" резьба/пайка Ø 22.35, раб
Характеристики
|
231 168 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Мало
Артикул: ТТ50S-18L-3.0
ТТ50S-18L-3.0 - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 18 пластин, площадь теплообмена 0,8 м², присоединения: патрубки: 1" резьба/пайка Ø 22.35, раб
Характеристики
|
216 883 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ50RC-60Н-4.5 (1 1/4")
ТТ50RC-60Н-4.5 (1 1/4") - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 2,9 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
498 202 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ50RC-50Н-4.5 (1 1/4")
ТТ50RC-50Н-4.5 (1 1/4") - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 50 пластин, площадь теплообмена 2,4 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
433 075 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ50RC-40Н-4.5 (1 1/4")
ТТ50RC-40Н-4.5 (1 1/4") - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 40 пластин, площадь теплообмена 1,9 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
368 563 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ50RC-30Н-4.5 (1 1/4")
ТТ50RC-30Н-4.5 (1 1/4") - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 30 пластин, площадь теплообмена 1,4 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
303 283 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ50RC-20Н-4.5 (1 1/4")
ТТ50RC-20Н-4.5 (1 1/4") - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 20 пластин, площадь теплообмена 0,9 м², присоединения: патрубки: 1,25" резьба/
Характеристики
|
238 464 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Мало
Артикул: ТТ50R-40+40Н-4.5 (2контура фреона!!!)
ТТ50R-40+40Н-4.5 (2 контура фреона) - двухконтурный аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: пластинчатая конструкция, рабочее давление 45 бар. Ниже можно проверить совмести
Характеристики
|
657 331 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
Достаточно
Артикул: ТТ50C-50Н-3.0
ТТ50C-50Н-3.0 - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 50 пластин, площадь теплообмена 2,4 м², присоединения: патрубки: 1" слева патрубки: 1,25"
Характеристики
|
435 686 тенге
-
+
В корзину
| ||
Быстрый просмотр
|
В наличии
Артикул: ТТ50C-60Н-3.0
ТТ50C-60Н-3.0 - паяный пластинчатый аппарат серии ТТ50 для систем теплообмена. Основные цифры модели: 60 пластин, площадь теплообмена 2,9 м², присоединения: патрубки: 1" слева патрубки: 1,25"
Характеристики
|
502 963 тенге
-
+
В корзину
| ||
Подберём паяный теплообменник
Дайте нагрузку, среды и рабочее давление. Для снятых с производства моделей подберём совместимую замену по межцентрам — встанет на место без переделки обвязки.
- Подбор совместимой замены по межцентрам для снятых с производства
- Проверим класс по давлению (BL или HBL)
- Цена и наличие
Наши преимущества
Весь товар сертифицирован
Удобная и быстрая доставка
Паяные пластинчатые теплообменники ТТ — каталог из 373 моделей для отопления, ГВС, охлаждения и холодильных контуров в Казахстане. Доступны серии TT14…TT250 и TTE12/TTE22, площадь 0,09–59,5 м², рабочее давление 16–45 бар, температура −50…+200 °C, пластины AISI 304. Подбор по режиму и цене в ₸ выполним в чате.
Каталог серий ТТ
21 серия ТТ закрывает компактные и крупные узлы. В таблице указаны число моделей, площадь теплообмена, число пластин и рабочее давление; единицы вынесены в шапку, поэтому ряд можно быстро сопоставить с проектом. Диапазоны помогают отсеять неподходящие типоразмеры ещё до теплового расчёта, а окончательное решение принимают по режимам двух контуров и данным карточки.
| Серия | Моделей, шт. | Площадь, м² | Пластины, шт. | Давление, бар |
|---|---|---|---|---|
| TT112 | 9 | 4,26–19,94 | 40–180 | 45 |
| TT130 | 39 | 2,6–24,44 | 22–190 | 30/45 |
| TT14 | 24 | 0,11–0,67 | 10–50 | 30/45 |
| TT15 | 17 | 0,09–0,72 | 8–50 | 30 |
| TT18 | 6 | 0,14–1,04 | 10–60 | 30 |
| TT190 | 21 | 7,22–41,42 | 40–220 | 30/45 |
| TT20 | 30 | 0,16–0,96 | 10–50 | 30/45 |
| TT230 | 15 | 4,8–21,8 | 50–220 | 45 |
| TT25 | 6 | 0,2–1,45 | 10–60 | 16 |
| TT250 | 12 | 20,5–59,5 | 84–240 | 30/45 |
| TT27 | 53 | 0,22–2,65 | 10–100 | 30/45 |
| TT36 | 10 | 0,29–2,09 | 10–60 | 30 |
| TT39 | 5 | 0,31–1,87 | 10–50 | 45 |
| TT45 | 6 | 0,36–2,61 | 10–60 | 45 |
| TT50 | 57 | 0,4–4,9 | 10–100 | 30/45 |
| TT56 | 10 | 1,01–5,49 | 20–130 | 30 |
| TT60 | 1 | 4,68 | 80 | 30 |
| TT62 | 14 | 1,12–6,08 | 20–100 | 45 |
| TT95 | 32 | 1,71–11,21 | 20–120 | 30/45 |
| TTE12 | 1 | 0,12 | 12 | 45 |
| TTE22 | 5 | 0,31–1,06 | 16–50 | 45 |
Как читать маркировку ТТ
Маркировка начинается с серии, затем показывает число пластин и исполнение. Например, ТТ14-10Н-4.5 читают так: серия TT14, пакет из 10 пластин, индекс 4.5 означает рабочее давление 45 бар. Перед заказом сверяйте полное обозначение с карточкой. Такая проверка важна при замене аппарата, когда близкое число пластин не гарантирует одинаковые патрубки и канал.
- TT14, TT15, TT18, TT20 — компактные корпуса для небольших контуров;
- TT50, TT62, TT95, TT112 — средние типоразмеры для отопления, ГВС и охлаждения;
- TT130, TT190, TT230, TT250 — крупные площади и большее число пластин;
- TTE12 и TTE22 — отдельные исполнения, которые нельзя заменять по одному только числу пластин.
Подбор по режиму
Для подбора паяного теплообменника ТТ нужны четыре исходных параметра: тепловая нагрузка, расходы по двум контурам, температуры на входе и выходе, а также допустимый перепад давления. После этого проверяем материал пластин AISI 304, рабочее давление и тип присоединений. Такой порядок снижает риск переплаты за избыточную площадь и помогает сразу подобрать аппарат с подходящими патрубками для монтажа.
- Отопление: укажите график теплосети и вторичного контура, мощность и допустимый перепад.
- ГВС: добавьте расход разбора и требуемую температуру горячей воды.
- Охлаждение: сообщите состав среды, температуру кипения или подачи и требования к соединениям.
- Алматы, Астана и другие города РК: в заявке укажите город, чтобы сразу уточнить наличие и цену в тенге.
Присоединения и обслуживание
В исходных данных есть 63 варианта присоединений: наружная и внутренняя резьба, SAE, фланцы и патрубки под пайку. Паяный блок не разбирают для замены уплотнений; при загрязнении применяют CIP-промывку с реагентом, совместимым со сталью и припоем. До заказа сверяйте диаметр, направление потоков и доступ для подключения, особенно при замене аппарата в действующей установке.
Не выбирайте аппарат только по площади: одинаковый размер может иметь разные каналы, давление и патрубки. Для точной проверки используйте фильтры витрины и данные карточки.
Ответы на вопросы о теплообменниках ТТ
Короткие ответы на вопросы, которые чаще всего задают перед заказом. Если ваш режим отличается, пришлите параметры в чат.
Сколько моделей ТТ есть в каталоге?
373 модели ТТ собраны в каталоге: от компактных TT14 и TT15 до TT250. В карточках указаны площадь, число пластин, давление, температура и соединения.
Какова площадь теплообмена у ТТ?
0,09–59,5 м² — такой диапазон площади теплообмена есть у 373 моделей. Для точного выбора сопоставьте нагрузку, расходы и температурный график.
Какой рабочий диапазон давления у теплообменников ТТ?
16–45 бар — рабочий диапазон по данным моделей. В карточке проверяйте конкретное значение: у серии могут встречаться исполнения на 30 и 45 бар.
Какой рабочий температурный диапазон у паяных теплообменников ТТ?
−50…+200 °C — диапазон температуры в данных каталога. Фактический режим зависит от среды, припоя и исполнения, поэтому его нужно указать при подборе.
Что означает маркировка ТТ14-10Н-4.5?
ТТ14 означает серию, 10Н указывает пакет из 10 пластин, 4.5 соответствует рабочему давлению 45 бар. Исполнение и присоединения сверяйте с карточкой модели.
Можно ли подобрать ТТ для ГВС?
Да. Паяный ТТ разделяет контуры ГВС, если расходы и температуры подходят по режиму. Для расчёта пришлите тепловую нагрузку, графики и требуемый запас по мощности.
Какие соединения доступны у ТТ?
63 варианта присоединений встречаются в исходных данных: резьбовые, под пайку, SAE и фланцевые. Конкретный тип и размер указаны в карточке каждой модели.
Из какого материала выполнены пластины?
AISI 304 указан как материал пластин для линейки ТТ. Совместимость с теплоносителем и требования к пайке нужно подтвердить по рабочей среде проекта.
Как заказать теплообменник ТТ в Алматы?
Напишите в чат и приложите режимы, расход и соединения. Специалист ответит по наличию и цене в тенге.
Подойдут ли ТТ для отопления и охлаждения?
Да, это основные задачи паяных ПТО. Модель выбирают по мощности, перепаду давления и температуре, а не только по серии.
Как промывать паяный теплообменник ТТ?
Паяный ПТО не разбирают: его промывают циркуляцией (CIP) подходящим реагентом. Состав, концентрацию и время согласуют с материалами и загрязнением; механическая разборка не предусмотрена.
Нужен подбор ТТ под ваш режим?
Пришлите нагрузку, температуры, расходы и город — ответим по наличию и цене в ₸.
