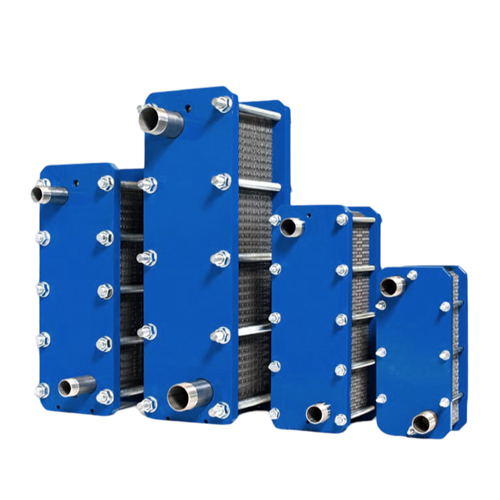

Разборные пластинчатые теплообменники EuroHeat — это аппараты, где пакет пластин зажат между плитами, а сами пластины и уплотнения можно заменить, не разбирая трубопроводы. В разделе представлено 15 моделей из четырёх серий: S (S200, S300, S400), TR (TR100, TR200), J (J100, J210, J230, J250, J300) и CBL (CBL 20, CBL 30, CBL 40, CBL 50, CBL 75). Судя по карточкам, такое оборудование применяют в ИТП многоквартирных домов и центральных тепловых пунктах, на магистральных теплосетях и ТЭЦ, в контурах «вода–вода», ГВС, для охлаждения и подогрева технологических жидкостей, а также в схемах утилизации тепла на предприятиях химической, металлургической, пищевой и энергетической отраслей.
Что сообщить для подбора
- Расход и присоединение — именно этот параметр задаёт типоразмер: TR200 — фланцы DN 65 и предельный расход 60 м³/ч, S400 — DN 200 и до 600 м³/ч; для младших моделей раздела в карточках приведены значения 8, 12 и 15 м³/ч.
- Температуры и нагрузка — точки входа и выхода в каждом из двух контуров: от них зависит количество пластин.
- Место под аппарат — присоединительные и корпусные размеры A/B/C/O: для TR200 — 860 / 345 / 608 / 163 мм, для S400 — 1613 / 640 / 1068 / 295 мм.
- Рабочая среда и резерв под увеличение нагрузки — разборная конструкция позволяет добавить пластины в пакет: для CBL 20 максимум составляет 100 пластин, по остальным моделям значение уточняется в карточке.

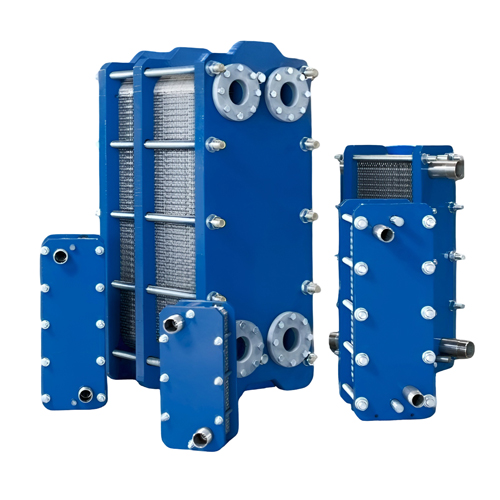

Чем различаются серии

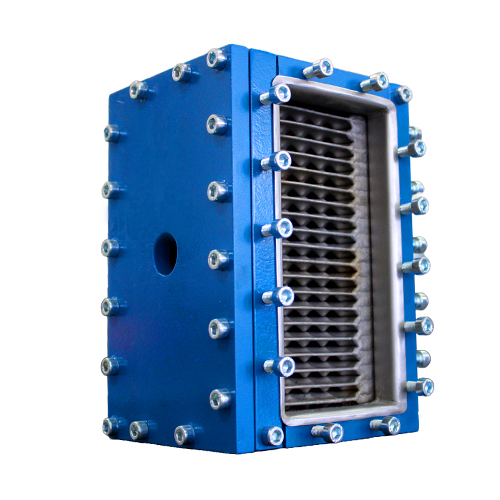

| Серия | Модели | Что известно из карточек |
|---|
| S | S200, S300, S400 | Флагманская серия для магистральных сетей. S400: DN 200, расход до 600 м³/ч, корпус 1613 × 640 мм |
| TR | TR100, TR200 | Для тепловых пунктов и контуров «вода–вода». TR200: DN 65, до 60 м³/ч, 860 × 345 мм |
| J | J100, J210, J230, J250, J300 | Линейка типоразмеров увеличивается вместе с номером; расход и габариты указаны в карточке конкретной модели |
| CBL | CBL 20 … CBL 75 | Малогабаритные аппараты без уплотнений. CBL 20: пластина 221 × 227 мм, толщина 0,8–1,2 мм, площадь 0,020 м² на пластину, гофра 5 мм, максимум 100 пластин, патрубки до DN200 |
На что обратить внимание
- Указанный в карточке расход — максимальный — 60 м³/ч для TR200 и 600 м³/ч для S400 — это предельные значения по присоединению, а не рабочая точка; подбор выполняют по тепловой нагрузке и располагаемому перепаду.

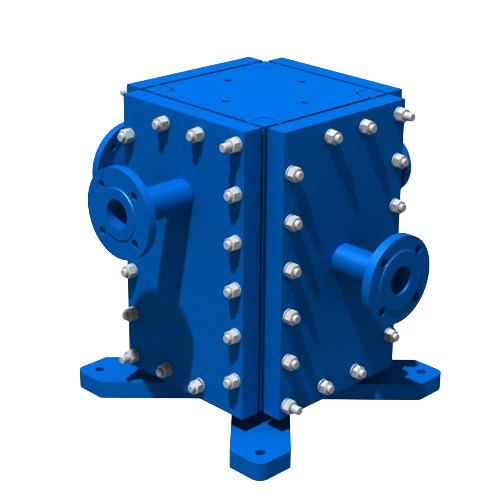

- CBL стоит особняком — согласно карточке, это компактный аппарат модульной сборки, герметичный и без прокладок; заменять уплотнения в нём не нужно, а глубина гофры 5 мм уменьшает риск загрязнения каналов.
- Размеры проверяйте вместе с расходом — при замене аппарата в существующем узле должны совпасть и размеры A/B/C/O, и диаметр фланцев.
