Пластинчатые разборные теплообменники FDB

Пластинчатые теплообменники разборной конструкции FDB применяются там, где нужен большой набор вариантов подключения, в том числе по санитарным нормам: DIN11851, CLAMP DIN32676, CLAMP 1502852, CLAMP 854825, SMS, BSPT, а также фланцы EN1092/DIN2501. Линейка включает 16 моделей — с FDB030 по FDB610. Согласно карточкам, рабочее давление составляет 10 бар, испытательное — 14,3 бар. Сфера использования: контуры ГВС и отопления, линии пищевой и фармацевтической отрасли, химические и технологические системы, установки утилизации тепла и рекуперации энергии.

В чём состоят различия моделей раздела

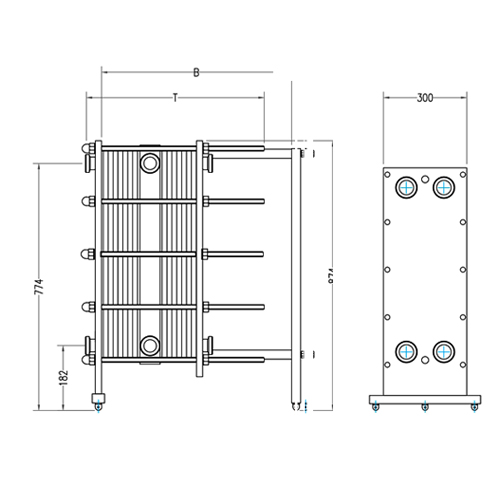

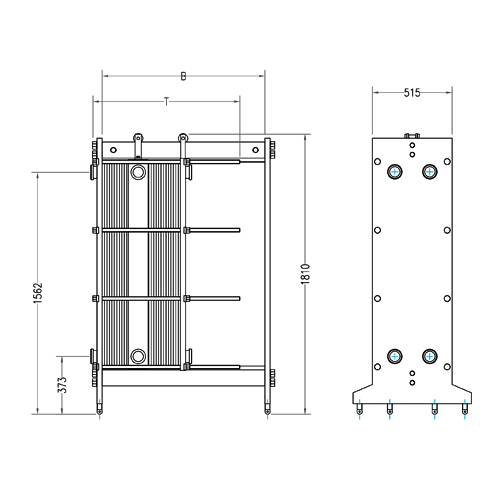

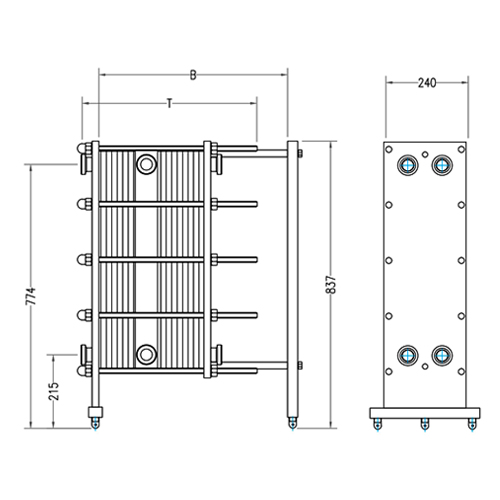

• Площадь теплообмена — площадь FDB180 — 0,135 м², FDB540 — 0,44 м², FDB610 — 0,61 м²; позиции разнесены с большим шагом, поэтому модель подбирают на основании расчёта.
• Диаметр присоединений — наибольший внутренний диаметр: 55 мм для FDB180, 105 мм для FDB540, 145 мм для FDB610; в карточках раздела указаны значения в диапазоне от 30 до 145 мм.
• Стандарт присоединения — для FDB180 доступны DIN11851 DN50, CLAMP DIN32676 DN50, CLAMP 1502852 DN40, SMS 2", BSPT 2", фланец EN1092/DIN2501 DN40; для FDB540 — DN100 с фланцем DN80; для FDB610 — DN125 с фланцем DN100. Остальные исполнения в карточках указаны как поставляемые под запрос.

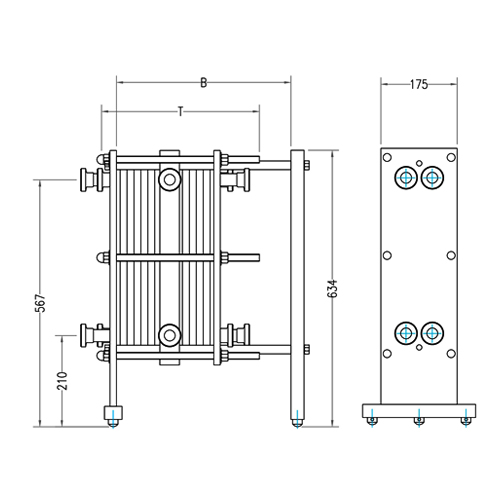

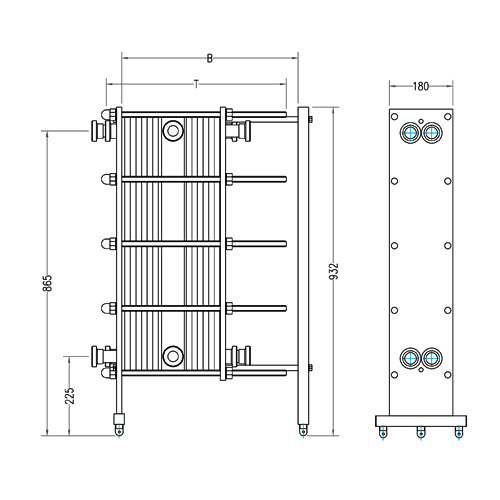

• Назначение по карточкам — FDB030 выбирают при небольших расходах и дефиците места, FDB037 — для вспомогательных контуров, FDB060 — при малых и средних нагрузках, FDB135 — компактный вариант с уменьшенной площадью, FDB180 — для средних расходов, FDB540 и FDB610 — для высоких тепловых нагрузок и утилизации тепла.

Что сообщить для расчёта

• Среда — вода, технологическая либо пищевая среда — именно это определяет, нужно ли санитарное присоединение вместо фланцевого.
• Расходы и температуры — подвод и отвод расположены с двух сторон теплообменника.
• Давление — согласно карточкам, предельное значение — 10 бар; 14,3 бар — это параметр испытания.
• Присоединение — стандарт и DN уже проложенного трубопровода.

Ограничения и распространённые ошибки

• Контур выше 10 бар — линейка рассчитана на рабочее давление 10 бар; если контур работает в более тяжёлых условиях, потребуется теплообменник иного класса.
• Выбор по диаметру присоединительного патрубка — диаметр не показывает производительность: FDB540 при 105 мм имеет площадь 0,44 м², а FDB610 при 145 мм — 0,61 м².
