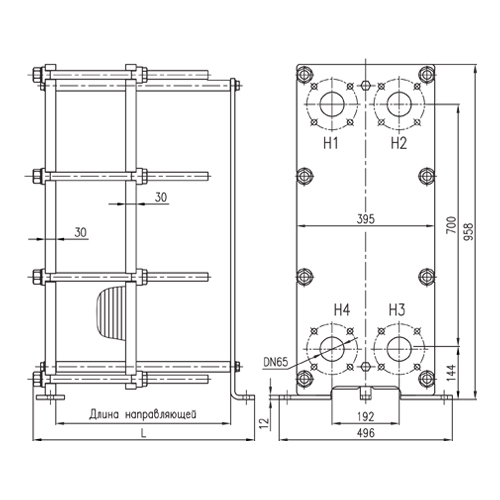

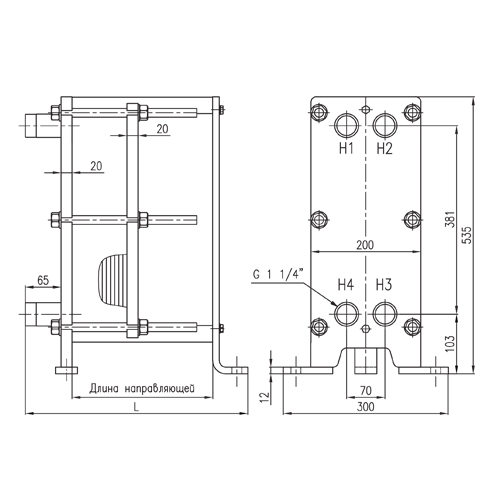

В этом разделе представлены разборные пластинчатые теплообменники SonFlow — 12 моделей рамного типа, рассчитанных на рабочее давление 16 кгс/см² и пробное 21 кгс/см², в диапазоне от SF031PL16 до SF202PL16. Пластинчатый пакет зажат между неподвижной и подвижной плитами, которые перемещаются по направляющим: для осмотра и промывки аппарат можно разобрать, не снимая трубопроводы, а требуемую площадь увеличивают, добавляя пластины. Теплообменные пластины изготавливают из нержавеющей стали AISI 304 или AISI 316, уплотнения — NBR, EPDM либо FKM в зависимости от среды и температурного режима. Согласно карточкам, оборудование применяется в ИТП и ЦТП, узлах отопления, ГВС и подпитки, водоподготовке, энергетике, контурах чиллеров, градирнях и фрикулинге, системах теплоутилизации и пастеризации.
В чём отличия моделей в разделе
- Группа типоразмера — SF03x, SF05x, SF06x, SF10x, SF15x и SF20x; диаметры присоединений, указанные в карточках раздела, — 100 мм, 150 мм и 200 мм.
- Площадь одной пластины — 0,25 м², 0,41 м², 0,43 м², 0,52 м² и 0,65 м². Если присоединение одинаковое, более крупная пластина обеспечивает ту же мощность при меньшем количестве элементов.
- Предельный расход воды — 188,41 кг/с для серии SF20x и 106,06 кг/с для SF152PL16; это показатель по гидравлике, а не по тепловой мощности.
- Группа направляющих — группы №1…№4 определяют предельное число пластин в раме: для SF202PL16 и SF201PL16 это 31, 139, 273 и 409 пластин, для SF152PL16 — 57, 201, 343 и 487.
- Исполнение PL или PS — SF062PS16, SF056PS16 и SF055PS16 в сравнении с SF057PL16 и SF103PL16; различия приведены в карточке.

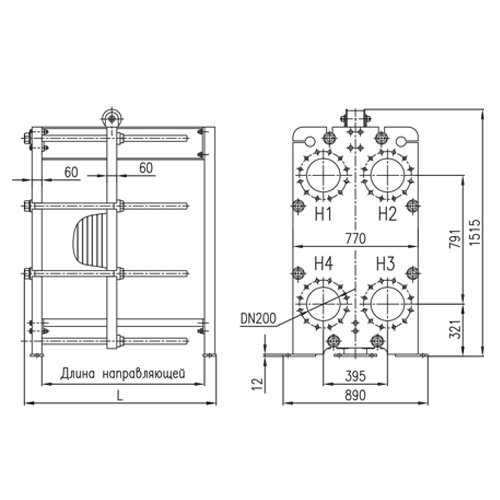

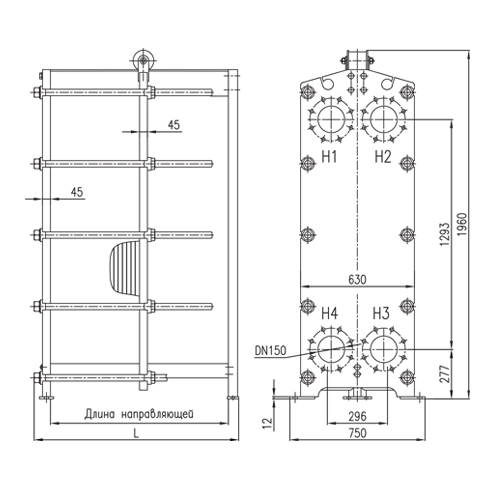

| Модель | Площадь пластины | Присоединения | Макс. расход воды | Пакет |
|---|
| SF202PL16 | 0,65 м² | 200 мм | 188,41 кг/с | до 409 пластин |
| SF201PL16 | 0,43 м² | 200 мм | 188,41 кг/с | до 409 пластин |
| SF152PL16 | 0,65 м² | 150 мм | 106,06 кг/с | до 487 пластин |
Как подобрать
- Тепловая мощность и температурный график — значения температуры на входе и выходе для греющего и нагреваемого контуров, а также расходы обеих сред.
- Давление сети — для этого раздела расчётное давление составляет 16 кгс/см², прочность проверяется пробным 21 кгс/см²; если требуется большее давление, понадобится другая рама.

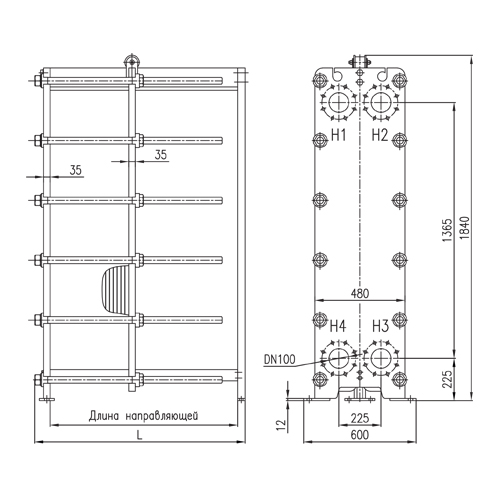

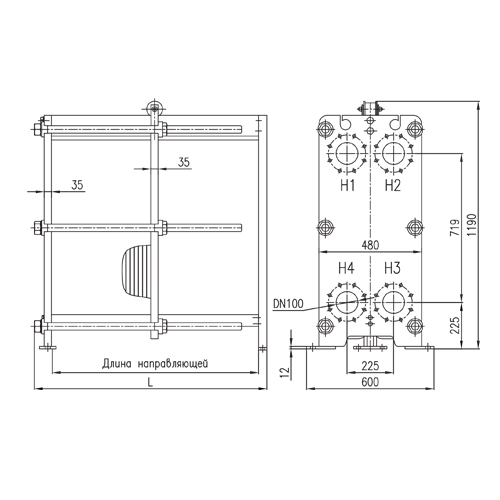

- Диаметр врезки — 100, 150 либо 200 мм: большой проход уменьшает гидравлические потери при входе в теплообменник.
- Среда и уплотнения — NBR, EPDM или FKM выбирают с учётом состава среды и температуры; уплотнение относится к расходным материалам и заменяется при обслуживании.
- Место в помещении — необходимо место для отвода подвижной плиты; длина направляющей и монтажная масса в карточках не указаны — их уточняют по запросу.
Ограничения и типичные ошибки
- Подбор по диаметру трубы — диаметр присоединения 200 мм не указывает на конкретную модель: у SF201PL16 площадь пластины равна 0,43 м², у SF202PL16 — 0,65 м² при одинаковом DN 200.
- Расход часто путают с мощностью — 188,41 кг/с — это пропускная способность по воде; тепловую мощность определяют температурный график и площадь пакета.
- Предел рамы — больше максимума для своей группы направляющих (например, 409 пластин) пакет собрать нельзя, понадобится следующая группа либо второй аппарат.
- Давление выше 16 кгс/см² — данный раздел предназначен для этого класса, а для более нагруженных контуров выбирают другое исполнение.
Чтобы выполнить расчёт, направьте: среды, расходы, температуры на входе и выходе для обоих контуров, давление в сети, допустимый перепад давления и диаметр врезки.
