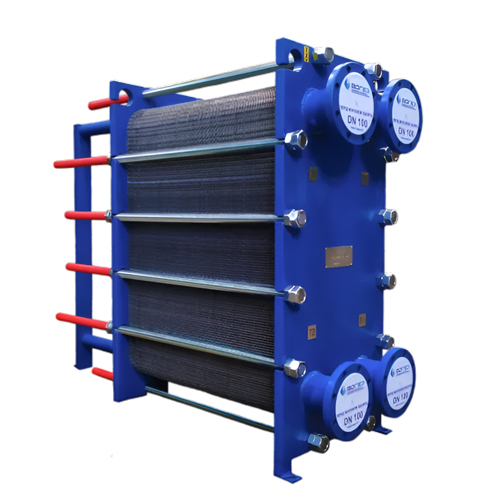

Пластинчатые теплообменники ВОГЕЗ серии ВТ применяются для отопления, вентиляции, горячего водоснабжения, а также технологического нагрева либо охлаждения. Здесь представлены две модели: разборная ВТ-0,14-26Б/26ББ — 53 — DN 50 — Ц и полуразборная ВТ-0,2-10/9 — 19 — ОМ 50 — Ц, где секции собраны из пластин, сваренных попарно. Согласно карточкам, рабочие среды — вода, растворы этиленгликоля и пропиленгликоля, нейтральные жидкости; номинальное давление 1,6 МПа. Обе поставляются с индексом «Ц» — циркуляционный патрубок поддерживает температурный режим при переменной нагрузке.
Как читается обозначение
- ВТ-0,2 и ВТ-0,14 — указываются серия и типоразмер пластины; для второго аппарата — типоразмер 0,14 в исполнении «тип Б».
- 10/9 и 26Б/26ББ — число пластин либо секций в первом и втором ходе.
- 19 и 53 — суммарное количество секций (пластин) в аппарате.
- ОМ 50 и DN 50 — номинальный диаметр присоединительных патрубков; «Ц» обозначает циркуляционный патрубок.
Чем отличаются модели раздела
| Параметр | ВТ-0,2-10/9 — 19 — ОМ 50 — Ц | ВТ-0,14-26Б/26ББ — 53 — DN 50 — Ц |
|---|---|---|
| Конструкция | Полуразборного типа, секции набраны из попарно сваренных пластин | Разборного исполнения, пластины выполнены из нержавеющей стали |
| Пакет | По 10 и 9 секций, суммарно 19; толщина листа 0,7 мм | 26 и 26 пластин, в общей сложности 53 |
| Патрубки | ОМ 50, расстояние между осями 182×772 мм | DN 50 |
| Давление | 1,6 МПа | до 1,6 МПа |
Что сообщить для подбора
- Нагрузка и расходы — для греющего и нагреваемого контура.
- Температура на входе и на выходе — для ГВС дополнительно указывают схему: одно- или двухступенчатую.
- Среда — вода или раствор этиленгликоля либо пропиленгликоля с указанием концентрации.
- Давление в контуре и способ присоединения — резерв относительно номинальных 1,6 МПа, диаметр патрубков и необходимость исполнения «Ц».
Ограничения и типичные ошибки
- Потолок типоразмера 0,2 — максимум 180 секций и до 72 м² площади теплообмена; если расчётная поверхность больше, подбирают иной типоразмер, а не увеличивают пакет.
- Полуразборная версия — это не разборная конструкция — согласно карточке, секционная сварная конструкция ВТ-0,2 выдерживает гидроудары; когда требуется поочерёдная замена уплотнений, выбирают разборный ВТ-0,14.
- Аппарат часто заменяют на соседний — по карточкам аналоги: ВТ-0,2-12/12-ОМ50, ВТ-0,2-15/15-ОМ65, ВТ-0,2-16/16 — 33 — DN 65 — Ц. После расчёта изменяются как количество пластин, так и диаметр присоединения.
