В узле горячего водоснабжения пластинчатый теплообменник отбирает теплоту у сетевой или котловой греющей воды и отдаёт её холодной воде из водопровода, при этом потоки не смешиваются. Теплопередающая поверхность формируется из пластин, поэтому один типоразмер перекрывает диапазон от коттеджа до квартального теплового пункта — регулируется лишь количество пластин в пакете. Здесь представлены как малогабаритные паяные аппараты для домашней котельной, так и разборные конструкции на раме для ИТП многоквартирного дома, гостиницы, школы и ЦТП.
Подбор пластинчатого теплообменника для системы ГВС
Первое, что нужно понимать до разговора о цене: наименование модели не задаёт мощность. Одна и та же рама собирается и на два десятка пластин, и на полторы сотни — поверхность, а с ней и передаваемая нагрузка, отличаются в разы при одинаковом названии и присоединительных размерах. Подбор идёт от параметров объекта к числу пластин, а не от названия, которое стояло раньше.
Для выполнения расчёта требуется минимальный перечень исходных данных. При отсутствии хотя бы одного из них задача становится многовариантной, и любой предложенный аппарат будет лишь предположением.
- Тепловая нагрузка на ГВС — кВт или Гкал/ч. Принимают по максимальному часовому или секундному расходу, а не по среднесуточному: водоразбор отличается крайней неравномерностью. Если нагрузка не рассчитана, укажите назначение и этажность здания, а также количество точек водоразбора.
- Расходы теплоносителей по контурам — м³/ч или т/ч раздельно для греющей и нагреваемой стороны. Расход определяет скорость в каналах, а скорость — как коэффициент теплопередачи, так и потери давления: две задачи равной мощности с разными расходами потребуют разных пакетов.
- Температуры на входе и выходе для обеих сторон — четыре значения. Для греющей стороны, к примеру, 95/70 °C или 70/40 °C; для нагреваемой — 5–10 °C на входе и 60–65 °C на выходе. Температурный напор между сторонами задаёт поверхность: чем он меньше, тем больше пластин и выше стоимость.
- Рабочее и расчётное давление — обычно PN10 или PN16. От него зависят толщина пластины, конструкция рамы и вид присоединения; без этого параметра аппарат может не выдержать опрессовку узла.
- Среда с обеих сторон — сетевая вода, теплоноситель системы отопления, гликолевый раствор, техническая или питьевая вода. Материал пластин и уплотнений выбирают по среде; ошибка здесь обходится дороже всего, так как проявляется не сразу.
- Качество нагреваемой воды — жёсткость, содержание хлоридов, механические примеси. При жёсткой воде закладывают запас поверхности на загрязнение и ограничивают температуру греющей воды, чтобы избежать интенсивного накипеобразования на стенке.
- Располагаемый напор — сколько килопаскалей допустимо потерять на аппарате с каждой стороны. Если ограничение не указано, расчёт даст плотный пакет, который существующий насос не продавит.
На результат влияют и факторы, которые редко указывают в заявке.
- Схема теплового пункта. Одноступенчатая параллельная схема проще: греющая вода подаётся непосредственно в аппарат ГВС. Двухступенчатая нагревает воду в два этапа и утилизирует тепло обратки, но требует двух пакетов.
- Циркуляция ГВС. Возврат циркуляции подмешивается к холодной воде на входе и уменьшает температурный напор: если его расход не учтён, аппарат получится меньше необходимого.
- Габарит и присоединение. При замене важно, поместится ли аппарат в отведённом месте и совпадут ли межосевые расстояния патрубков: зачастую выгоднее адаптировать пакет под имеющиеся фланцы.
- Порядок обслуживания. Требуется регулярная механическая очистка — выбирают разборный на раме; объект небольшой и вода подготовлена — подойдёт паяное исполнение.
Соберите данные единым списком и приложите схему узла или фото шильды: расчёт по полным исходным занимает от получаса, по неполным растягивается на многодневную переписку.
Модели и ценовые диапазоны
В разделе 32 позиции от 15 марок, цены — от 28 800 до 644 450 ₸. Ниже они разделены на четыре группы по типоразмеру и ценовому уровню; границы групп пересекаются, поскольку стоимость в первую очередь определяется числом пластин: плотно набранная средняя рама может стоить дороже свободно набранной крупной. Колонка «Когда берут» описывает типовую ситуацию, а не гарантированную мощность.
Компактные аппараты — ориентировочно 28 800 – 41 100 ₸
| Модель | Ориентир цены | Когда берут |
|---|

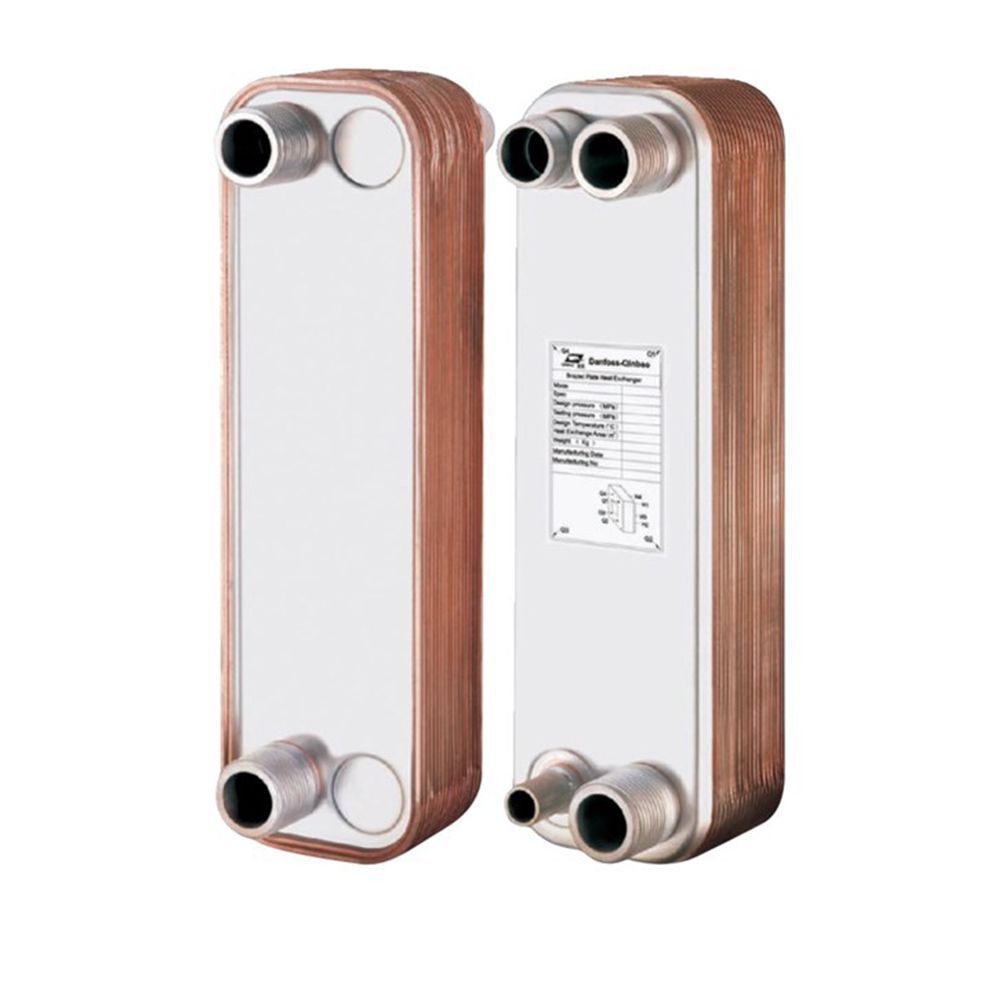

| Danfoss B3-095-50-3,0-HQ | 262 100 ₸ | ГВС частного дома на одну-две точки разбора, когда места мало, а вода мягкая или подготовлена. |
| ЭТРА ЭТ-047с | 278 500 ₸ | Минимальный разборный типоразмер — когда нужен доступ к пластинам при небольшой нагрузке. |
| ЭТРА ЭТ-050 | 284 800 ₸ | Соседний типоразмер с другим присоединением; частый вариант при замене под существующую обвязку. |
| Kelvion NT 50M | 300 300 ₸ | Разборный аппарат малой рамы: таунхаус, магазин, отдельно стоящее здание с умеренным разбором. |
| ASA - PL 10-14 E | 323 000 ₸ | Компактное паяное исполнение под ГВС частного дома или отдельного санузлового блока. |
| Tranter GC-016 PI | 324 000 ₸ | Малый разборный аппарат — когда планируют нарастить пакет под рост разбора без замены рамы. |
| Danfoss B3-095-60-3,0-HQ | 335 200 ₸ | Тот же паяный типоразмер с более плотным пакетом — при более жёстком температурном графике. |
| Funke FP 41 | 374 000 ₸ | Разборный аппарат для небольшого теплового пункта: подъезд, офисное здание, умеренный пиковый расход. |
Малый и средний типоразмер — ориентировочно 42 100 – 70 400 ₸
| Модель | Ориентир цены | Когда берут |
|---|
| Анвитэк A8L | 383 100 ₸ | Исполнение с «длинным» каналом — где нужен большой перепад температур при небольшом расходе. |
| Анвитэк A8M | 383 100 ₸ | Тот же типоразмер с другой раскладкой пластин: компромисс между теплопередачей и потерями напора. |
| Tranter GC-044 N | 385 800 ₸ | ИТП небольшого дома; ценят за ремонтопригодность — уплотнения меняются поштучно. |
| BOWA B3-16 | 420 600 ₸ | Паяный аппарат среднего размера для коттеджа или гостевого корпуса, где нет места под раму. |
| Funke FP 205 | 444 100 ₸ | ГВС школы, детского сада, небольшого административного здания с дневным пиком. |
| Kelvion NT 150S | 446 800 ₸ | Следующая рама с укороченной пластиной — когда лимит по потерям давления жёсткий. |
| BOWA B3-16-X | 508 300 ₸ | Паяное исполнение с увеличенным пакетом — под более нагруженный график без перехода на раму. |
| ASA - PL 40-50 E | 640 600 ₸ | Крупный паяный аппарат: разборный ставить некуда, а нагрузка уже как у небольшого ИТП. |
Средние аппараты — ориентировочно 65 000 – 165 800 ₸
| Модель | Ориентир цены | Когда берут |
|---|
| Alfa Laval CB112-120H | 455 000 ₸ | Паяный аппарат крупного типоразмера; индекс в названии обозначает профиль канала — его подбирают под напор. |
| Alfa Laval CB112-120L | 455 000 ₸ | То же число пластин, другое исполнение канала — мягче по гидравлике, при ограниченном напоре. |
| Alfa Laval CB112-150H | 455 000 ₸ | Тот же типоразмер с более плотным пакетом: больший расход при тех же присоединительных размерах. |
| Sondex S16D | 903 600 ₸ | Средняя рама — типовое решение для ГВС жилого дома средней этажности. |
| Sondex S21 | 1 014 600 ₸ | Разборное исполнение под повышенные санитарные требования к контуру. |
| Ридан НН 21 Ду100 | 1 136 600 ₸ | Фланцевое присоединение Ду100 — под ИТП дома, где обвязка уже выполнена под этот диаметр. |
| Теплохит ТИ 214 | 1 194 800 ₸ | Замена устаревшего кожухотрубного подогревателя, когда нужно освободить место в тепловом пункте. |
| Машимпэкс (GEA) NX100X | 1 508 800 ₸ | Профиль пластины под большие расходы; применяют на ступени ГВС в пункте жилого комплекса. |
Крупные аппараты — ориентировочно 177 225 – 644 450 ₸
| Модель | Ориентир цены | Когда берут |
|---|
| КС 57 | 1 612 700 ₸ | Крупная рама для ИТП большого дома или блок-секции с высоким пиковым разбором. |
| Машимпэкс (GEA) NX150X | 2 042 000 ₸ | Следующий типоразмер линейки — когда расход уже не проходит по каналам меньшей рамы. |
| Verker VR10 (ТПР10) | 2 363 400 ₸ | Нагрузка квартального уровня; конструкция допускает наращивание пакета. |
| Теплохит ТИ 16,5 | 2 814 600 ₸ | ЦТП и котельные, где горячая вода раздаётся сразу на несколько зданий. |
| Verker VR084 | 2 868 900 ₸ | Большая рама при значительном расходе и жёстком ограничении по потерям давления. |
| КС 82 | 3 321 900 ₸ | Крупный аппарат для ЦТП; часто идёт в двухступенчатой схеме, где на каждую ступень свой пакет. |
| Ридан НН 100 Ду 200 | 4 409 000 ₸ | Присоединение Ду200 для ЦТП и котельных с большим расходом. |
| Ридан НН 19А Ду65 | 5 864 500 ₸ | Меньшее присоединение, но в разделе стоит дороже позиции с Ду200: итог задаёт набор пакета и исполнение, а не диаметр патрубка. |
Стоимость указана как ориентир, чтобы понимать порядок цифр. На итог влияют количество пластин под ваш график, материал пластин и уплотнений, исполнение рамы, вид присоединения и комплектация — опоры, тепловая изоляция, резервные шпильки для расширения пакета. В пределах одной позиции разброс бывает двух-трёхкратным, поэтому точную сумму инженер озвучивает после расчёта.
Материалы и исполнения
Материал подбирают исходя из двух факторов: качество воды на нагреваемой стороне и температура на греющей. Питьевая вода по химическому составу отличается от сетевой — кислород, хлориды, иногда остаточный хлор. Поэтому экономия на нержавейке в контуре ГВС редко оправдана: точечная коррозия приводит к свищу и перетоку сред, что заметно по мутной горячей воде у потребителя.
| Материал или исполнение | Область применения в контуре ГВС | Ограничения |
|---|
| Пластины AISI 304 | Сторона нагрева с подготовленной сетевой водой; экономичные варианты для мягкой воды. | Неустойчива к хлоридам: для питьевой воды во многих регионах её стойкости недостаточно. |
| Пластины AISI 316 | Типовой вариант для ГВС: жилые дома, общественные объекты, стандартная водопроводная вода. | Стоит дороже AISI 304. Если хлоридов много, может не хватить и её — в таком случае рассматривают титан. |
| Пластины из титана | Вода с хлором, бассейны, морская и солоноватая среда, агрессивная техническая вода. | Заметно дороже вариантов из нержавейки; для городского водопровода это излишне. |
| Уплотнения EPDM | Обычное решение для водяных контуров ГВС и отопления с умеренными температурами. | С маслами и нефтепродуктами не используется; если греющая вода горячая, ресурсный запас небольшой. |
| Уплотнения EPDM-HT | Горячая греющая вода и узлы, где периодически проводят термическую дезинфекцию. | Стоит больше обычного EPDM. Следите, чтобы материал был прописан в спецификации: визуально его выдаёт только маркировка. |
| Уплотнения NBR | Среды, содержащие масла и нефтепродукты, а также некоторые технологические процессы. | Для горячей стороны ГВС не подходит: рабочая температура не дотягивает до нужной, а ресурс падает в несколько раз. |
| Уплотнения FKM (Viton) | Повышенные температуры, агрессивные среды, некоторые технологические контуры. | Существенно дороже; в стандартном ГВС это доплата без выигрыша в ресурсе. |
| Разборная конструкция на раме | ИТП, ЦТП, жёсткая вода, любые узлы, где нужна регулярная ревизия. | Требуется свободное пространство длиной со стяжные шпильки; уплотнения относятся к расходным материалам. |
| Паяное исполнение | Коттеджи и небольшие узлы, где нет места под раму и нет персонала для обслуживания. | Разборка невозможна, очистка только химическим способом. Фильтр обязателен, а при жёсткой воде нужна водоподготовка. |
Отдельно о толщине пластины: один и тот же типоразмер делают разной толщины — тонкие обходятся дешевле и немного эффективнее, толстые выдерживают более высокое давление и устойчивее к гидроударам. В ГВС, где при закрытии арматуры возможны скачки давления, выбирать минимальную толщину впритык нежелательно.
Типичные ошибки подбора
- Расчёт по среднему расходу, а не по пиковому. В жилом доме утренний и вечерний пики водоразбора в несколько раз превышают среднесуточную величину. Аппарат, рассчитанный по среднему, по мощности вроде бы проходит, однако в пиковый час температура на верхних этажах опускается до 40–45 °C, а переделка выливается в новый пакет пластин.
- Не учли циркуляционный контур. В расчёт берут холодную воду 5 °C на входе, но фактически к ней подмешивается возврат циркуляции 50–55 °C. Смесь приходит уже подогретой, напор снижается, поверхности не хватает. Циркуляционный расход нужно указывать так же, как и расход на водоразбор.
- Отсутствие запаса поверхности на загрязнение. При жёсткой воде пластины обрастают уже в первый сезон, и аппарат, подобранный без запаса, через несколько месяцев перестаёт выдавать 60 °C. Разумный резерв — 10–20 % поверхности и ограничение температуры греющей воды.
- Пренебрежение располагаемым напором. Плотный пакет обеспечивает хорошую теплопередачу и небольшую поверхность, но потери составляют десятки килопаскалей с каждой стороны. Если насос узла на такое не рассчитан, расход не достигнет проектного. Предельное значение задают до расчёта, а не после монтажа.
- Подбор замены только по названию, без пересчёта. На шильде старого теплообменника указан типоразмер, однако нет количества пластин и температурного графика, по которому его подбирали. Если заказать такую же модель вслепую, получится либо недостаток мощности, либо переплата за ненужные пластины. Верный вариант — считать данные с шильды, измерить фактические температуры и расходы и пересчитать пакет.
Частые вопросы
В чём разница между разборным и паяным аппаратом для ГВС
Разборный состоит из пластин, стянутых шпильками между двумя плитами, а уплотнения находятся между пластинами: его можно раскрыть, промыть механически, поменять уплотнения и добавить пластины при увеличении нагрузки. Паяный представляет собой моноблок: при той же поверхности он компактнее и дешевле, но очищается только химически и не наращивается. Для ИТП и ЦТП, как правило, выбирают разборный, для коттеджа — паяный.
Какова мощность конкретной модели из таблицы
У самого наименования мощности не существует — она появляется у собранного аппарата и зависит от количества пластин и температурного графика с двух сторон: один типоразмер при 95/70 °C и при 70/40 °C покроет разную нагрузку. Пришлите нагрузку, расходы и четыре температуры — рассчитаем число пластин и назовём стоимость собранного аппарата.
Почему две позиции одинакового размера имеют разную цену
Обычно причина в количестве пластин: плотный пакет стоит дороже свободного при той же раме и патрубках. Второй фактор — материал: смена AISI 304 на AISI 316 или титан заметно меняет цену, как и термостойкие уплотнения. Третий — исполнение канала: различная геометрия гофры влияет и на стоимость пластины, и на гидравлику.
Какую температуру горячей воды принимать в расчёте
На выходе из теплообменника, как правило, устанавливают 60–65 °C, чтобы в дальней точке водоразбора с поправкой на остывание в стояках оставалось не меньше нормативного значения. Снижать эту цифру ради экономии поверхности нежелательно: помимо жалоб на чуть тёплую воду, низкая температура способствует размножению бактерий. Температуру холодной воды принимают по зимнему минимуму.
Требуется ли фильтр перед теплообменником
Да, сетчатый фильтр устанавливают с двух сторон, и это не просто формальность. Окалина и песок забивают узкие каналы неравномерно: часть каналов выключается, поверхность фактически сокращается. Для паяных фильтр обязателен — очистить забитый моноблок механически нельзя.
Можно ли подобрать замену старому аппарату без изменения обвязки
В большинстве ситуаций да. Потребуются данные с шильды, реальные размеры — межосевые расстояния патрубков, длина, высота, диаметры и вид присоединения — а также параметры узла. По ним подбирают аппарат с такой же геометрией. Если полного совпадения не будет, предложим вариант с минимальной переделкой: как правило, это переходные патрубки, а не переварка узла.
С какой периодичностью обслуживать теплообменник ГВС
Для разборного аппарата на городской воде ориентир — ежегодная ревизия перед отопительным сезоном с промывкой пластин и проверкой уплотнений; при жёсткой воде срок сокращают. Признак необходимости очистки: при стабильных расходах увеличивается перепад давления и снижается температура горячей воды. Паяные промывают химическим способом с такой же периодичностью.
