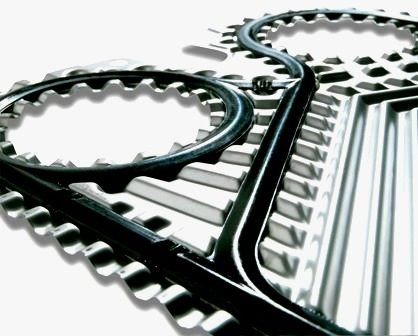

Пластины и уплотнения FUNKE

РЕЛЬЕФ „OFF-SET” ДЛЯ ДОСТИЖЕНИЯ НАИВЫСШЕЙ ЭФФЕКТИВНОСТИ ПТО

На первый взгляд все пластинчатые теплообменники очень похожи друг на друга. При этом основное отличие и вместе с этим секрет эффективного теплообемнника заключаются в типе рельефа пластин.

Коэффициент полезного действия ПТО зависит от многих факторов, включая размеры и количество пластин.

Единство этих факторов определяет размер пластинчатого теплообменника и, соответственно, производственные затраты.

Значительным пунктом является, например, то, что пластины с различными углами рельефа (в отношении направления протекания сред) могут комбинироваться друг с другом.

• Тупые углы рельефа характерны для термодинамически более длинных путей сред (профиль Н), соответственно, большей поверхности теплообмена и более значительных потерь давления.
• Для случаев с незначительными потерями давления оптимальным выбором являются пластины с острым углом рельефа (профиль L).

Помимо возможности комбинирования различных профилей пластин отличительной особенностью ПТО FUNKE является необычный профиль „Off-Set“, позволяющий формирование асимметричных каналов протекания сред, за счет которых создается возможность увеличить или уменьшить поверхность поперечных сечений греющей и нагреваемой сторон ПТО примерно на одну треть

Специальный профиль „Off-Set” предоставляет нашим партнерам преимущество выбора дополнительного экономичного решения.

Таким образом, например, при большем расходе на стороне охлаждающей воды масляный охладитель может быть более компактным и недорогим. По сравнению со стандартными симметричными пластинами можно таким образом экономить до 17% площади теплообмена.

Расчет пакета пластин производится как для симметричных, так и для асимметричных пластин при помощи современной программы расчета ПТО. При этом главным для FUNKE является выбор наиболее эффективного и экономичного для заказчика решения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал пластин

Как правило теплообменные пластины FUNKE изготавливаются из нержавеющей стали 1.4404 / AISI 316L. По сравнению с нержавеющей сталью 1.4301 / AISI 304 данный тип стали, благодаря содержанию молибдена, обеспечивает более надежную защиту от коррозии и повреждений, вызванных хлоридами.

Материал пластин

• 1.4301 / AISI 304 ( экономичное решение при использовании некритических сред)
• 1.4539 / AISI 904L (отличается высоким содержанием никеля; оптимальное решение при использовании сред с низким содержанием кислот и хлоридов, обеспечивающее надежную защиту от коррозионного растрескивания)
• 1.4547 / 254 SMO (по сравнению с 1.4404 / AISI 316 L данный материал более устойчив к кислотам и хлоридам)
• Alloy C276 (отличается высокой устойчивостью к кислотам и хлоридам, применяется, например, при использовании концентрированной серной кислоты)

Материал уплотнений

• NBR (нитрил-каучук): универсальный материал для водных и жирных сред, например, вода / масло
• EPDM (этилен-пропилен-каучук): широкая область применения для многочисленных химических соединений, несодержащих минеральные масла и жир; также для случаев применения вода / пар
• фтор-каучук (витон): очень высокая устойчивость к химикалиям и органическим растворителям, а также к серной кислоте и растительным маслам при высоких температурах
• другие материалы уплотнений по запросу

В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону +7 (727) 310-71-46 и отправляйте заявки на info@teploobmennic.kz.
