Комплектация ИТП — теплообменники, насосы, автоматика, арматура

Комплектация ИТП Представляет собой комплект устройств, размещаемых в тепловом пункте: пластинчатые теплообменники, циркуляционные насосы, регулирующие клапаны, контроллер автоматики, теплосчётчик, арматура и КИП. Набор ИТП определяется типом объекта (жилой дом, офис, промышленность) и схемой присоединения. В данной публикации рассматриваем каждый узел с конкретными моделями: какие марки и модели используют в стандартных ИТП мощностью 100-1500 кВт, как рассчитать запас, что входит в смету «под ключ».

Ключевой элемент — пластинчатый теплообменник

Теплообменник пластинчатого типа — центральный узел ИТП. Отдаёт теплоту от сетевой воды воде здания, разделяя контуры. В стандартном ИТП устанавливают два теплообменника: для отопления и для ГВС. На крупных объектах — три (плюс вентиляция).

Ключевые критерии выбора:

• Тепловая нагрузка, кВт — основной параметр. В типовых ИТП для отопления принимают 100-1500 кВт, для ГВС — 50-500 кВт.
• Температурный график — 110/70, 130/70 (первый контур); 80/60, 90/70 (второй контур).
• Материал пластин — AISI 304 (стандартный вариант), AISI 316 (жёсткая вода и агрессивные среды), титан (морская вода).
• Материал уплотнений — EPDM (универсальный, до 150 °С), NBR (до 110 °С, экономичнее), VITON/FKM (до 180 °С, для специальных сред).
• Толщина пластин — 0,4-0,6 мм в стандартных ИТП, 0,6-0,8 мм при жёстких условиях и высоком давлении.

Типовые модели для ИТП:

• РИДАН НН-14 — до 600 кВт, площадь до 30 м². Сборка российская, гарантийный срок 5 лет. Стоимость на 30-40% меньше импортных аналогов. Подробнее — каталог РИДАН НН.
• РИДАН НН-19 — до 1200 кВт, площадь до 60 м². Подходит для больших многоквартирных домов и коммерческих объектов.
• Alfa Laval M6-FG / M10-BFG — импорт, до 1000 кВт. Каталог Alfa Laval.
• КС 14/КС 19 — Курганхиммаш (Россия), бюджетный сегмент. Каталог КС.
• Funke FP05/FP10/FP14 — немецкий премиум.
• ЭТРА ТТЕ — отечественный, прямой аналог Alfa Laval.
• Машимпэкс — выпускает пластины и аппараты в России, средний ценовой сегмент.
• Sondex S14/S19 — датский премиум, поставляется в Казахстан через дилеров.
• ТИЖ — производство Таганрогского завода, эконом-класс.

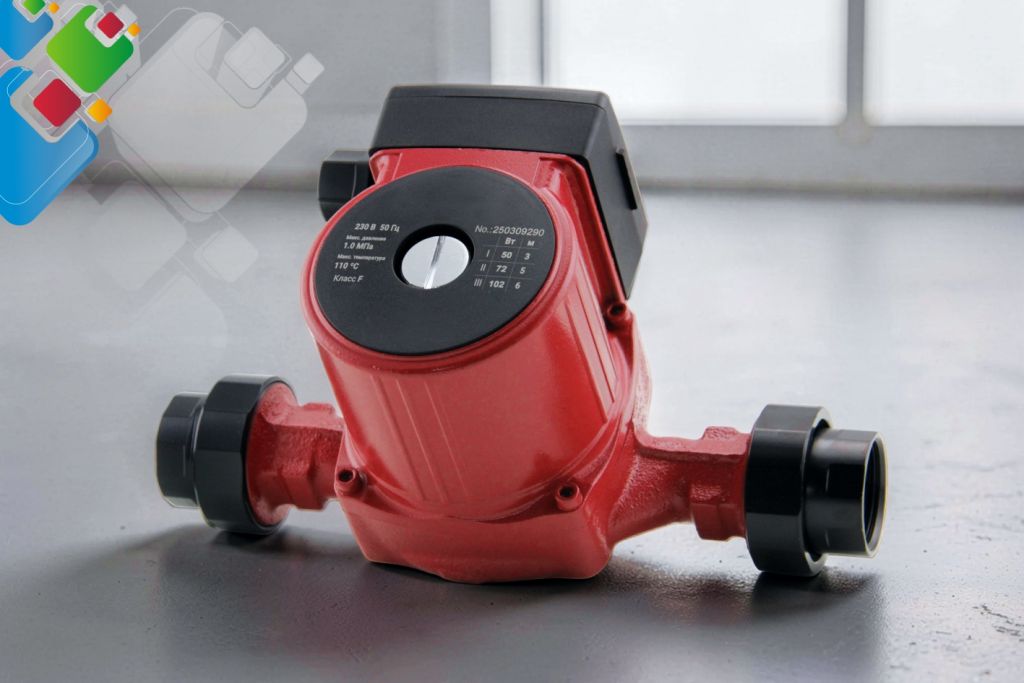

Циркуляционные насосы

Насосы циркуляционного типа обеспечивают движение теплоносителя во вторичном контуре (отопление здания) и в контуре циркуляции ГВС. Как правило, монтируются парой (рабочий и резервный) с автоматическим переключением.

Для контура отопления:

• Wilo Stratos 30/40/50/65 — линейка энергоэффективных насосов с мокрым ротором, КПД до 80%, встроенный частотный преобразователь. Расход 5-50 м³/ч.
• Grundfos Magna3 — импортный премиум-вариант с FLOWLIMIT и AUTOADAPT. Расход 5-80 м³/ч.
• ЭТРА Эко — отечественный аналог Wilo Stratos. Гарантийный срок 3 года, стоимость ниже на 25-35%.
• DAB Evosta / Wilo Yonos — эконом-сегмент для объектов малой мощности (до 100 кВт).

Для ГВС-циркуляции:

• Wilo Star RS 25/40 — стандартное решение для жилых МКД до 300 квартир.
• Grundfos UPS 32-30 — импортный аналог Wilo Star.
• Wilo Stratos PICO 25/1-6 — альтернатива с высокой энергоэффективностью.

В каталоге насосов — циркуляционные агрегаты для ИТП.

Клапаны регулирующие и электроприводы

Клапан регулирования с электроприводом ограничивает поток сетевой воды через первичный контур теплообменника. Его работой управляет контроллер, ориентируясь на температуру наружного воздуха.

• Danfoss VB2 — типовой 2-ходовой клапан для ИТП. DN15-DN100. Привод AME 35/55. Цена средняя, надёжность высокая.
• Danfoss VFG/VFGS — 3-ходовой для смесительных схем.
• ESBE 3F / VRG131 — шведский аналог Danfoss, эконом-класс.
• Belimo R2-S — швейцарский премиум-класс для коммерческих объектов.
• ЭТРА Регада РК — отечественный аналог Danfoss VB2, импортозамещающий вариант.
• Устройство стабилизации давления Danfoss AVPL/AFP — применяется для выравнивания перепада давления в ИТП. Нередко требуется согласно техусловиям теплоснабжающей организации.

Контроллер автоматики

Контроллер обеспечивает регулирование по погоде, защиту от замерзания, аварийные режимы и диспетчеризацию.

• Danfoss ECL Comfort 210/310 — типовое решение для ИТП. ECL 210 обслуживает один отопительный контур, ECL 310 — два (отопление и ГВС). Карты ECL подбираются под определённую схему.
• ОВЕН ТРМ232/ТРМ151 — отечественные контроллеры, поддерживают Modbus, CANopen. ТРМ232 — простой вариант на один контур, ТРМ151 — программируемый для сложных схем.
• Siemens RVD140/RVD250 — швейцарский премиум-класс для коммерции и крупных МКД.
• Carel μPC — итальянское решение для специальных схем.
• Tac Xenta/Schneider Andover — применяется на крупных объектах с диспетчеризацией.

Для автоматизированных ИТП с расширенным функционалом (диспетчеризация, погружные датчики, многоступенчатое регулирование) подойдут Danfoss ECL 310 либо ОВЕН ТРМ151. Больше информации на странице АИТП.

Узел учёта тепла

Теплосчётчик — обязательный компонент ИТП в соответствии с Закон РК № 541-IV «Об энергосбережении и повышении энергоэффективности». При отсутствии прибора теплоснабжающая организация не примет ИТП.

• Карат-Компакт 201/2-205 — отечественный, для жилых ИТП. Расход 0,6-300 м³/ч. Поверка каждые 4 года.
• ВКТ-7/ВКТ-9 — вычислитель тепла ТВТ, поставляется с расходомерами и термопарами. Классическое российское решение.
• Logica SPT 943.1/SPT 943.2 — применяется на крупных ИТП и АИТП с диспетчеризацией.
• Kamstrup Multical 402/602 — датский премиум-класс для коммерческих объектов.
• Sensus PolluStat — немецкий прибор, точность 0,2%.

Поверка теплосчётчика и преобразователей проводится каждые 4 года. Цена поверки — 15-35 тыс. ₸ в зависимости от модели.

Запорная арматура, КИП и расходные материалы

Кроме главных узлов, в ИТП устанавливают:

• Задвижки и шаровые краны — для отключения участков на время ремонта. Марки: Danfoss, Genebre, БРОНЯ. Диаметры DN15-DN200.
• Обратные клапаны — устанавливаются на напорной линии насосов. Не допускают обратного потока.
• Грязевики — монтируются на входе сетевой воды и перед каждым теплообменным аппаратом. Производители: ФМФ Адл, Tecofi, ОВЕН.
• Фильтры сетчатые — устанавливаются после грязевика для тонкой очистки (Y-фильтры либо магнитные).
• Манометры — во всех важных точках (ввод сети, до и после теплообменников, напор насосов). Обычно применяют МП-3У, Wika.
• Термометры — биметаллические либо электронные на всех ответственных трубопроводах.
• Клапаны предохранительные — предотвращают рост давления выше нормы. Прайер, ESBE, ФМФ.
• Расширительные баки — Reflex NG/N, Flamco Flexcon, Wester. Для ИТП объём составляет 100-500 л.
• Балансировочные клапаны — TA STAD, Danfoss MSV-F2. Служат для настройки расхода в контурах.
• Уплотнения и ЗИП — пластины и прокладки для теплообменных аппаратов.

Ориентировочная смета — стоимость по позициям

Примерное распределение цены ИТП 300 кВт «под ключ» (жилой МКД на 100 квартир) на 2026 год:
