ИТП — что это, устройство, расчёт и обслуживание индивидуального теплового пункта

ИТП (индивидуальный тепловой пункт) — это комплектный узел в здании, который получает тепло из магистральной сети и направляет его на отопление, горячее водоснабжение (ГВС) и вентиляцию одного объекта. Вместо устаревших элеваторных узлов и квартальных ЦТП современный ИТП даёт автоматическую погодную регулировку температуры теплоносителя, экономит 15-30% тепловой энергии и увеличивает срок службы отопительной системы. В этом руководстве — подробный разбор устройства ИТП, расчёта по СН РК 4.02-04-2013 и подбора комплектации для жилых и коммерческих зданий.

Что представляет собой ИТП и для чего он требуется

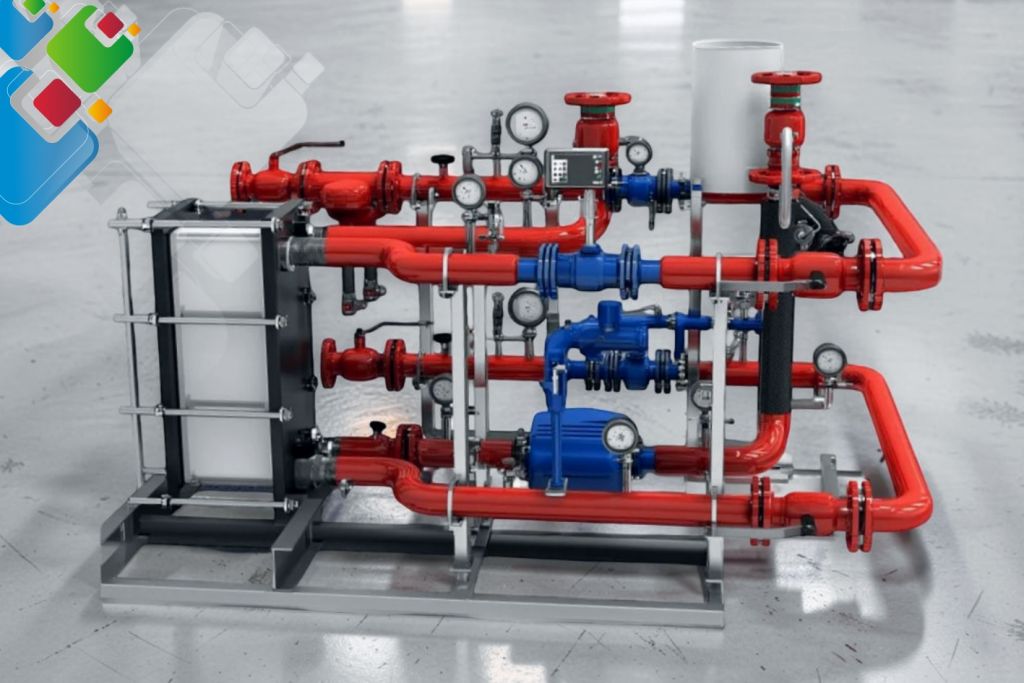

ИТП — это малогабаритная установка площадью 6-25 м², размещаемая в техническом помещении подвала либо цокольного этажа. В её составе: пластинчатые теплообменные аппараты для отопления и ГВС, циркуляционные насосы, регулирующие клапаны, контроллер, фильтры, манометры и узел учёта тепла. Такой пункт работает на один дом или одно здание — поэтому он называется «индивидуальный».

Как это работает: сетевая вода с температурой 110/70 °С или 130/70 °С приходит в первичный контур теплообменника, передаёт тепло вторичному контуру здания (80/60 °С — отопление, 60 °С — ГВС) и уходит в обратный трубопровод теплосети. Контуры изолированы друг от друга, поэтому сетевая вода не попадает в воду радиаторов и кранов. Именно этим ИТП отличается от элеваторного узла, где горячая «грязная» сетевая вода подавалась напрямую в радиаторы.

Состав ИТП — 6 ключевых узлов

• Узел ввода — задвижки, грязевики, манометры и термометры на подающем и обратном трубопроводах теплосети. Предохраняет оборудование от загрязнений и гидроударов.
• Теплообменные аппараты для отопления и ГВС — два независимых пластинчатых аппарата (РИДАН НН-14, Alfa Laval M6/M10, КС 14, Funke FP05). Разделяют контуры здания и теплосети.
• Циркуляционные насосы — Wilo Stratos, Grundfos Magna, ЭТРА Эко. Обеспечивают циркуляцию во вторичном контуре отопления и рециркуляции ГВС.
• Регулирующие клапаны с электроприводом — Danfoss VB2, Ридан Регада. Регулируют расход сетевой воды, поддерживая нужную температуру подачи.
• Автоматика — контроллер с погодозависимым управлением (Danfoss ECL Comfort 310, ТРМ151, ОВЕН) и датчиками наружного воздуха и подачи.
• Узел учёта тепла — узел учёта тепла с двумя расходомерами, термопарами и вычислителем. Без него теплоснабжающая организация не примет ИТП в эксплуатацию.

Детальное описание всех узлов с моделями и марками — на странице комплектация ИТП.

Отличия ИТП от ЦТП и котельной

ЦТП (центральный тепловой пункт) работает на группу зданий — как правило, микрорайон или квартал. Один ЦТП → 4-12 домов. В нём также есть теплообменники и насосы, но мощность составляет 2-15 МВт. Сеть от ЦТП до дома — 4-трубная (подача и обратка отопления + подача и циркуляция ГВС). Это большое количество трубопроводов, теплопотери до 15%.

ИТП монтируется в каждом здании. Сеть от теплоисточника до ИТП — 2-трубная (только подача и обратка теплоносителя). Теплопотери 3-5%. Современное направление в теплоснабжении — отказ от ЦТП в пользу ИТП в каждом доме. Все новостройки с 2012 года возводятся с ИТП.

Котельная — автономный источник тепла на газе/электричестве/жидком топливе. Не зависит от теплосети. Используется там, где нет централизованного теплоснабжения (коттеджи, удалённые объекты, посёлки). Капитальные затраты выше, чем у ИТП, в 2-3 раза, но платить за тепло не нужно — только за топливо.

Подробное сравнение трёх вариантов теплоснабжения с таблицей — в статье что такое ИТП — чем отличается от ЦТП.

Расчёт ИТП — какие параметры задаёт инженер

Расчёт ИТП выполняется по СН РК 4.02-04-2013 «Тепловые сети» и СН РК 4.01-02-2013 «Внутренний водопровод и канализация». Основные исходные данные:

• Тепловая нагрузка на отопление, Гкал/ч или кВт — согласно действующие строительные нормы РК «Тепловая защита зданий».
• Тепловая нагрузка на ГВС — по СН РК 4.01-02-2013, формула Q_гвс = q × N × (t_г - t_х) × ρ × c.
• Температурный график тепловой сети: 95/70, 110/70, 130/70, 150/70 °С.
• Расчётный расход сетевой воды, т/ч (находится по нагрузке и температурному графику).
• Давление в подающем и обратном трубопроводах, бар — для выбора насосов и арматуры.
• Качество воды (жёсткость, pH, индекс LSI) — для подбора материала пластин теплообменника.

Полная методика расчёта с формулами и примером для жилого дома на 100 квартир — расчёт ИТП согласно СН РК 4.02-04-2013.

ИТП для многоквартирного дома (МКД)

С 2012 года все новостройки в России строятся с обязательным ИТП — это требование Постановления Правительства РФ № 1242 и СН РК 4.02-01-2011. В существующих домах ИТП ставится при капитальном ремонте системы теплоснабжения. Решение принимает общее собрание собственников; финансирует ТСЖ/УК из фонда капремонта или средствами собственников.

Помещение для ИТП в МКД должно отвечать СН РК 4.02-01-2011: высота не менее 2,2 м, отдельный вход, естественная вентиляция, освещённость 75 лк, температура воздуха +10...+25 °С. Площадь — 0,7 м² на 1 МВт тепловой нагрузки, но не меньше 8 м². Размещается в подвале или на цокольном этаже.

Все подробности для собственников и УК — на странице Индивидуальный тепловой пункт в многоквартирном доме.

АИТП: автоматизированный ИТП с экономией 15-30%

АИТП — это ИТП, оснащённый автоматическим погодозависимым регулированием. Контроллер считывает показания уличного датчика температуры и сам изменяет подачу сетевой воды в отопительный теплообменник. При потеплении (+5 °С на улице) подача уменьшается, при морозе -25 °С возрастает до максимума. Работает по принципу «отапливать ровно столько, сколько нужно».

В типовом жилом доме экономия составляет 15-25% от годового потребления тепла. На коммерческих объектах с переменным графиком (офисы, торговые центры) — до 30-35% благодаря снижению подачи ночью и в выходные. Окупаемость АИТП по сравнению с обычным ИТП — 2-4 года. Подробнее — АИТП с погодозависимым управлением.

Цена ИТП и сроки поставки

Ориентировочная стоимость ИТП «под ключ» (оборудование + монтаж + пусконаладка) на 2026 год:

• Жилой дом до 100 кВт (40-60 квартир) — 850 тыс. - 1,4 млн тенге, срок 25-35 дней.
• Жилой дом 100-300 кВт (60-150 квартир) — 1,4-2,3 млн тенге, срок 35-50 дней.
• Жилой дом 300-800 кВт (150-400 квартир) — 2,3-4,1 млн тенге, срок 45-70 дней.
• Коммерческий объект 800-1500 кВт — 4,1-6,8 млн тенге, срок 60-90 дней.
• АИТП — +15-20% к цене из-за расширенной автоматики и контроллера.

Наиболее затратная статья сметы — пластинчатые теплообменники (30-40% бюджета). Снизить расходы позволяют российские бренды: РИДАН НН и КС дешевле импортных аналогов на 30-50% Alfa Laval и Funke при аналогичных характеристиках.

Сервис ИТП — какие работы и когда выполнять

• Ежедневно: внешний осмотр, контроль давления и температуры по приборам.
• Еженедельно: проверка насосов, отсутствия утечек, очистка грязевиков.
• Ежемесячно: снятие показаний теплосчётчика, проверка автоматики.
• Раз в год (перед отопительным сезоном): опрессовка контуров, смена фильтров, поверка КИП, химическая промывка теплообменных аппаратов (CIP).
• Раз в 3-5 лет: разборка пластинчатых теплообменников, замена уплотнений (EPDM/NBR), полная промывка пластин. ЗИП — пластины и уплотнения есть в наличии для всех основных моделей.
• Раз в 4 года: метрологическая поверка теплосчётчика и манометров.
