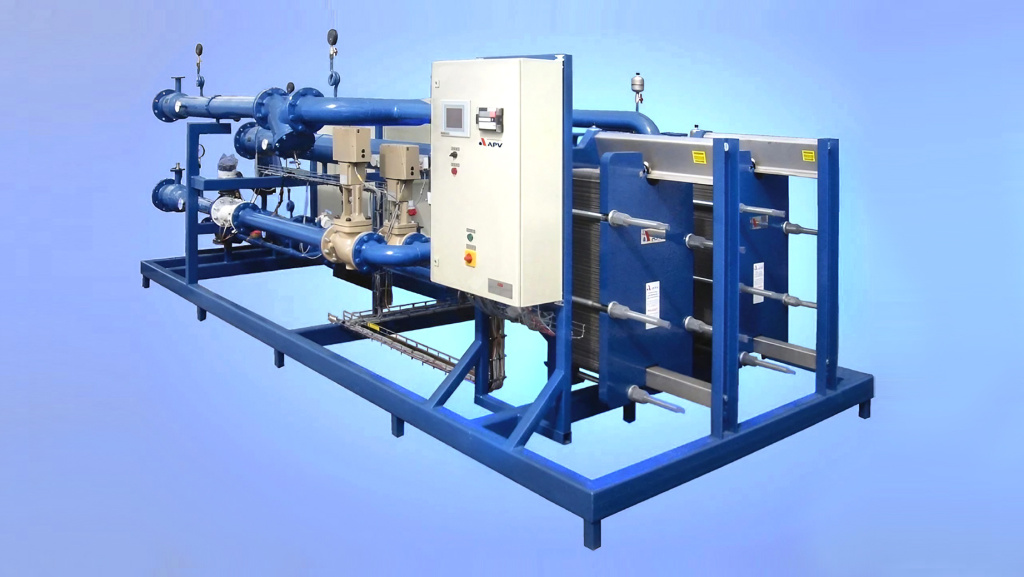

Как работает тепловой пункт: устройство, составные части и достоинства

В условиях резко континентального климата Казахстана и длительного отопительного периода рациональное потребление тепловой энергии выходит на первый план. Благодаря современным инженерным решениям удаётся добиться эффективного и качественного теплоснабжения жилых массивов, промышленных площадок и социальных учреждений. Ключевым элементом подобных схем выступает тепловой пункт. Разберём, как он функционирует и почему обеспечивает надёжную и экономичную подачу тепла.

Как работает тепловой пункт

• Подача теплоносителя. Из магистральной сети в теплообменник поступает теплоноситель — как правило, горячая вода; здесь тепло разделяется между контурами горячего водоснабжения (ГВС) и отопления.
• Обратный трубопровод. Отдав тепло контурам ИТП, теплоноситель возвращается по магистрали в котельную, где его снова нагревают.
• Распределительный коллектор (гребёнка). Отсюда подогретая вода направляется к потребителям — в квартиры, цеха или административные здания.

За счёт точной настройки и автоматики каждый потребитель получает воду с одинаковой температурой и необходимым давлением независимо от этажности здания и удалённости от магистрали.

Состав теплового пункта

• Теплообменник. Служит для передачи тепла от магистрали теплосети во внутренний контур отопления либо ГВС.
• Насосы. Поддерживают циркуляцию, подпитку и смешение потоков, обеспечивая требуемый напор и расход.
• Фильтры. Монтируются на входных и выходных патрубках, задерживая механические примеси и увеличивая срок службы оборудования.
• Регуляторы давления и температуры. Дают возможность автоматизировать управление и сохранять стабильные параметры при меняющихся условиях.
• Запорная арматура. Применяется для отключения участков при авариях или во время ремонтных работ.
• Прибор учёта тепла. Учитывает объём потреблённого теплоносителя и позволяет точно рассчитать плату за энергию.
• Распределительная гребёнка. Подаёт воду в отдельные контуры (отопление, ГВС, вентиляцию и другие).

Достоинства индивидуальных тепловых пунктов

Индивидуальный тепловой пункт (ИТП) — локальная система, дающая возможность автономно управлять температурой в здании или группе зданий:

• Экономия ресурсов. Точная погодозависимая настройка сокращает потребление топлива или тепловой энергии.
• Надёжное теплоснабжение. Вне зависимости от удалённости от ЦТП или котельной каждый объект получает воду нужной температуры.
• Удобство обслуживания. Аварийная арматура, фильтры и насосы собраны в одном месте, что упрощает ремонт и диагностику.
• Учёт теплопотребления. Приборы учёта дают точный контроль расхода и помогают планировать затраты.

Как ИТП обеспечивает стабильное теплоснабжение

В Казахстане резко континентальный климат: отопительный сезон длится около шести месяцев на юге страны и до семи-восьми месяцев на севере. В такой ситуации рациональное использование отопительных систем — необходимость. Оплата коммунальных услуг на всех возлагается одинаково, а вот качество услуг у всех разное.

Это зависит от удалённости от отопительных систем или центральных тепловых пунктов, которые должны распределять тепло так, чтобы каждый объект получал воду заданной температуры. На практике из-за протяжённости тепловых сетей равномерное распределение часто недостижимо. В результате некоторые дома или квартиры не получают воду нужной температуры и сталкиваются с перепадами давления.

В итоге каждый потребитель теряет часть уже оплаченной тепловой энергии. Стоимость таких услуг высока и продолжает расти. Выходом может стать индивидуальный тепловой пункт.

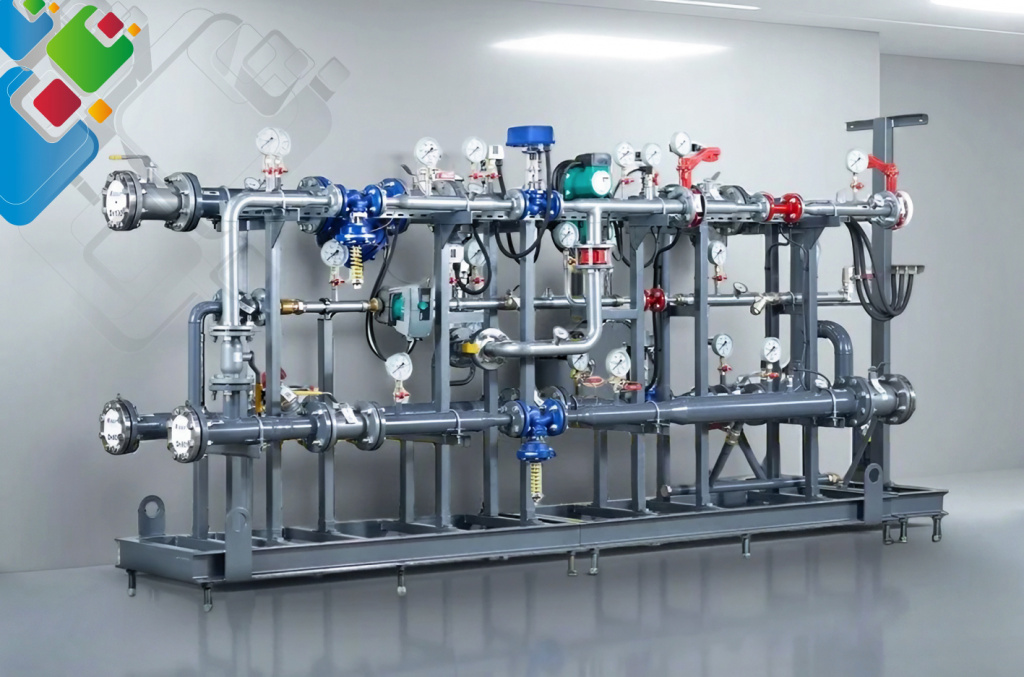

Как работает индивидуальный тепловой пункт

Из центральной системы горячая вода поступает в тепловой пункт. Там с помощью комплекса устройств и датчиков — термостатов, датчиков давления, насосов, задвижек и предохранительных клапанов — вода распределяется по всему зданию, обеспечивая нужную температуру и давление на каждом этаже.

Смотрите также:

Часто задаваемые вопросы

Чтобы прекратить переплачивать за тепло, оставьте заявку на расчёт ИТП на сайте или позвоните нашим специалистам по номеру +7 (727) 310-71-46 (звонок бесплатный по всему Казахстану).

Заключение

Принцип теплового пункта основан на передаче тепла от магистрального теплоносителя системам отопления и ГВС через теплообменник с последующим равномерным распределением к конечным потребителям. Насосы, датчики давления и температуры, а также прочая автоматика поддерживают стабильные параметры и обеспечивают безопасность.

При правильном проектировании и монтаже ИТП снижает теплопотери, экономит средства и создаёт комфортный микроклимат. Если требуется профессиональный расчёт или консультация по установке теплового пункта, обращайтесь к опытным специалистам, чтобы учесть все особенности вашего объекта.
