Кожухотрубные теплообменники Машимпекс (Кельвион)

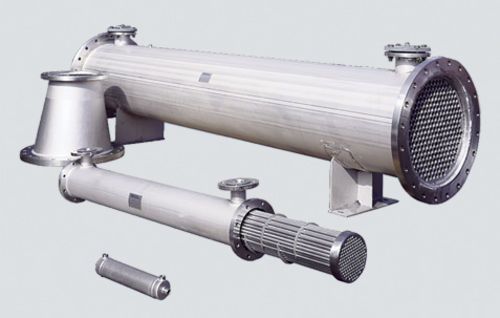

Теплообменные аппараты кожухотрубного типа Машимпекс (Кельвион) (сборка Kelvion, Россия) — кожухотрубные аппараты Kelvion российской сборки, востребованные в Казахстане для нефтехимии и теплоэнергетики. Используются при повышенном давлении (свыше 25 бар), температурах выше 200°C, в парогенерации, холодильных контурах (испарители, конденсаторы), маслоохладителях. Устройство: трубный пучок в корпусе (shell-and-tube), трубки U-образной либо прямой формы, перегородки внутри кожуха. Выпускается также серия разборных пластинчатых аппаратов Машимпекс (Кельвион).

Области использования кожухотрубных ПТО Машимпекс (Кельвион)

• Холодильная техника — испарительные и конденсаторные узлы для мощных чиллеров (от 500 кВт до 10 МВт).
• Выработка пара и паровые контуры — подогрев воды паром на котельных и ТЭЦ.
• Нефтегаз и нефтехимия — повышенное давление, агрессивные среды, контуры с фреоном.
• Охладители масла (гидравлика, компрессорное оборудование) — отвод тепла от гидросистем и масла компрессоров.
• Нагрев и охлаждение в промышленности — для процессов с высокой температурой (выше 200°C), где пластинчатые аппараты неприменимы.
• Подогреватели сетевые — подогрев сетевой воды в ЦТП от паровых контуров (согласно СН РК 4.02-04-2013).

Параметры подбора

• Тепловая нагрузка Q — от 100 кВт до 50 МВт.
• Давление — в стандарте до 25 бар, усиленное исполнение — до 60 бар (Compabloc и кожухотрубные high-P).
• Температура — штатно до 200°C, специальное исполнение — до 400°C.
• Материал трубок — углеродистая сталь (20), нержавеющая сталь (12Х18Н10Т), медно-никелевый сплав (МНЖ5-1) для морской воды.
• Тип трубного пучка — U-образные (более компактные) против прямых (проще очищать).
• Тип перегородок — сегментные (стандартное решение) против продольных (для особых задач).

В каких случаях выбирают кожухотрубные, а не пластинчатые

• Кожухотрубные лучше при давлении свыше 25 бар, температуре выше 200°C, фазовых переходах (испарители/конденсаторы), сильно загрязнённых средах.
• Пластинчатые лучше когда важны компактность, частая очистка, нагрузки до 10 МВт, симметричные потоки, ИТП/ЦТП с водой.
• Габариты: кожухотрубный в 3–5 раз больше пластинчатого при той же мощности до 10 МВт.
• Стоимость: кожухотрубный, как правило, дороже разборного пластинчатого (больше металла, сложнее производство).
• Ресурс: 25+ лет (на чистой воде); способен обходиться без обслуживания дольше пластинчатых.

Подробнее: Виды теплообменников (пластинчатые и кожухотрубные).
