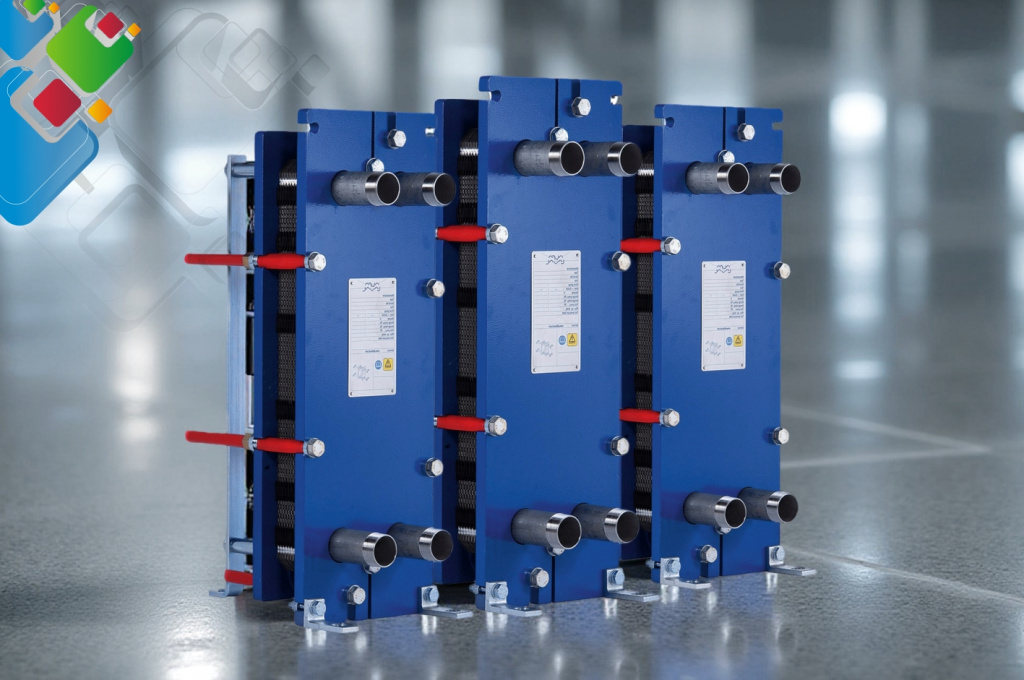

Теплообменники для охлаждения пластинчатые
На долю пластинчатых теплообменников (ПТО) приходится примерно 80% глобального рынка промышленного охлаждения жидкостей. Их применяют для гидравлического масла станков и компрессоров, в контурах чиллеров, ЦОД, майнинг-ферм и на пастеризационных линиях. Коэффициент теплопередачи K = 2000-7000 Вт/м²·К, компактные габариты, разборная конструкция и большой выбор материалов пластин объясняют, почему ПТО становится оптимальным решением, если требуется отвести от потока от 5 кВт до 10 МВт тепла при ΔT всего 1-3 °C. Ниже собрана инженерная методика выбора охладителя: области применения, исполнения, материалы, расчёт по СН РК 4.02-01-2011, СН РК и СТ РК, схемы обвязки, зависимости Q = G·c·ΔT и LMTD, частые ошибки, а также десяток проверенных производителей, среди которых КС, РИДАН, ЭТРА, Alfa Laval и Funke.
С 2007 года компания ТПЛ-Сервис выполняет проектирование, поставку и сервис охлаждающих пластинчатых теплообменников. За это время подобрано свыше 14 000 аппаратов для промышленных предприятий, ЖКХ, пищевой отрасли и дата-центров. Чтобы получить расчёт на конкретный режим (расход, температуры входа/выхода, среда, давление), заполните опросный лист и направьте его по info@teploobmennic.kz или позвоните +7 (727) 310-71-46. На подбор требуется 30-60 минут.
Области применения пластинчатых охладителей
Везде, где нужно отвести теплоту от технологической жидкости и отдать её охлаждающей воде, гликолевому раствору либо морской воде без контакта сред, используются пластинчатые теплообменники. Диапазон мощностей ПТО — от 5 кВт (масляные модули для станков) до 10 МВт (центральные охладители ЦОД); давление до 4,0 МПа, температура от -40 до +200 °C. Такой охват закрывает 95% задач промышленного охлаждения согласно СН РК 4.02-01-2011. Номенклатура подробно представлена в каталоге охладителей жидкостей и общем разделе пластинчатых ПТО.
Отвод тепла от масла в гидросистемах и компрессорах
Гидростанции прессов, литейных машин и тяжёлой техники отдают 50-500 кВт теплоты, которую необходимо отводить от минерального масла ИГП-30, ВМГЗ либо синтетического HLP46 на воду 25-30 °C. В таких случаях ставят паяные ПТО (модели B25-B120) или компактные разборные с пластинами 0,3-0,5 мм. Детали — в разделе паяные теплообменники.
Контуры холодильных машин и чиллеров
В чиллерах на 100-5000 кВт ПТО решает три задачи: служит испарителем фреона (затопленные и сухие модели), конденсатором водяного охлаждения и промежуточным охладителем гликолевого контура. Для аммиачных чиллеров нужны только полусварные пластины с никелевыми уплотнителями.
Рабочие жидкости и эмульсии в технологиях
СОЖ металлообрабатывающих центров, электролиты гальваники, моющие растворы, эмульсии в переработке пищевых продуктов — всё это отводится на ПТО с пластинами AISI 316L либо титаном для агрессивных сред. Смотрите также сферы применения ПТО.
Дата-центры и серверные
ЦОД с жидкостным охлаждением (Direct Liquid Cooling, immersion) нуждаются в ПТО на 500-10 000 кВт, разделяющих внутренний контур (PG25, диэлектрик) и наружный (вода с градирни). В режимах freecooling разделительный ПТО — единственный безопасный способ «передать холод» с улицы внутрь.
Майнинг-фермы
Иммерсионное охлаждение ASIC-майнеров и GPU-ферм идёт по той же схеме, что и ЦОД: диэлектрик нагревается до 50-65 °C, а ПТО на 200-1500 кВт сбрасывает тепло в градирню или сухой охладитель. Подробный разбор — в статье охлаждение майнинг-ферм водой.
Морская вода в судовых и прибрежных системах
На кораблях, морских буровых и прибрежных ТЭЦ применяют забортную воду 0-32 °C с солёностью 35 г/л. Только титан Grade 1 или сплав 254 SMO устойчив к хлоридам без питтинга. Расчётный fouling factor для морской воды — 0,00009 м²·К/Вт по TEMA.
Пастеризация и пищевые продукты
Молоко, пиво, соки, шоколад и томатная паста после пастеризации охлаждаются с 72-95 °C до 4-8 °C в 3-4-секционном ПТО с рекуперацией тепла. Требования: AISI 316L по стандартам ГОСТ и СТ РК, уплотнения EPDM-FDA, разборная конструкция для CIP-мойки. Каталог — ПТО для пастеризации.
Чем тяжелее режим, тем крупнее площадь ПТО и тоньше пластины. Наибольшая типичная мощность — у ЦОД и центральных охладителей промышленных площадок.
Какие типы ПТО выбирают для охлаждения
Четыре основных типа пластинчатых теплообменников закрывают разные задачи охлаждения: от компактного испарителя на фреоне до крупнотоннажных промышленных охладителей соляной кислоты. От выбора типа зависит 70% стоимости владения за 10 лет.
Пакет пластин стянут шпильками между двумя плитами рамы, а между пластинами стоят резиновые уплотнения NBR, EPDM или FKM. Конструкция разбирается для CIP-мойки и позволяет добавить пластины при росте нагрузки. Мощность 50 кВт - 10 МВт, давление до 2,5 МПа, T до 180 °C.
Подробно о разборныхПластины соединены пайкой медью или никелем, разборка невозможна. Компактное исполнение, давление до 4,5 МПа, T до 200 °C. Оптимально для масло-вода до 500 кВт, фреоновых испарителей и конденсаторов. Разборная мойка не предусмотрена — только химическая промывка.
Каталог паяныхПары пластин сварены лазером в кассеты (для агрессивной или опасной стороны), а между кассетами установлены обычные уплотнения. Применяются для аммиака, фреона R717, серной кислоты. Давление до 4,0 МПа, T до 200 °C.
Под индивидуальный заказСварной пакет пластин размещён в цилиндрическом корпусе. Это гибрид пластинчатого и кожухотрубного аппарата. Выдерживает до 10 МПа и 500 °C, подходит для пара, газов высокого давления, СПГ. Альтернатива — кожухотрубные.
Детальное сравнение паяных и разборных конструкций — в нашей статье сопоставление паяных и разборных теплообменников. Для отопления и ГВС дополнительно смотрите ПТО отопления и ПТО ГВС.
Подбор материала пластин под среду
Выбор материала пластин — главное инженерное решение, определяющее ресурс ПТО. Согласно ГОСТ 14249, стандарты ГОСТ и СТ РК и применимым СТ РК коррозионная стойкость должна обеспечивать срок службы не менее 15 лет при штатной эксплуатации. См. также ПТО из нержавеющей стали.
Уплотнения
Для EPDM подходят вода, гликоль, пар (-50…+160 °C), пищевые среды FDA. NBR рассчитан на масло и нефтепродукты до 130 °C. HNBR выдерживает масла повышенной температуры до 160 °C. FKM (Viton) — агрессивные среды и масло до 180 °C. Кожаные уплотнения в современных ПТО не используют — только эластомеры.
Как рассчитать мощность охлаждения
Расчёт ПТО под охлаждение строится на трёх формулах, прописанных в СН РК 4.02-01-2011 «Отопление, вентиляция и кондиционирование», СН РК 4.02-04-2013 и СН РК Полная методика — в материале расчёт теплообменника по тепловой нагрузке.
Шаг 1. Тепловая мощность
Здесь Q — мощность, Вт; G — массовый расход, кг/с; c — теплоёмкость (для воды 4187 Дж/кг·К, 40% гликоля — 3550, масла — 1900-2100); ΔT — перепад температур охлаждаемой среды, °C.
Пример. Пусть требуется охладить 12 м³/ч гидромасла ИГП-30 с 65 до 45 °C. G = 12·860/3600 = 2,87 кг/с (плотность масла 860 кг/м³). Q = 2,87 · 2000 · 20 = 114 800 Вт = 114,8 кВт. Сходным образом для обратного потока воды 50 кВт с 25 на 30 °C: G = 50000/(4187·5) = 2,39 кг/с = 8,6 м³/ч.
Этап 2. Среднелогарифмический температурный напор LMTD
ΔT1 — перепад на горячей стороне, ΔT2 — на холодной. При противотоке получается максимум, при прямотоке — минимум. Поправка F = 0,85-1,0 используется для многоходовых схем.
Пример продолжения. Для масла 65→45 °C и воды 25→30 °C при противотоке: ΔT1 = 65-30 = 35 °C, ΔT2 = 45-25 = 20 °C. LMTD = (35-20)/ln(35/20) = 15/0,5596 = 26,8 °C.
Этап 3. Площадь поверхности теплообмена
K — коэффициент теплопередачи, Вт/м²·К. В ПТО для пары вода-вода K = 5000-7000, вода-масло K = 600-1200, вода-фреон K = 3000-5000. FF — коэффициент загрязнения (0,8-0,95).
В примере с маслом: K = 900 Вт/м²·К, FF = 0,9. F = 114 800 / (900 · 26,8 · 0,9) = 5,3 м². Выбираем разборный ПТО на 6 м² с запасом 13% — подойдёт серия КС НТ04, РИДАН HH04 либо Alfa Laval M6.
Эффективность и метод NTU
Когда ΔT мал, для точного расчёта применяют метод эффективности: ε = Q / Qmax, NTU = K·F/(G·c)min. В противоточном ПТО при NTU = 5 и C* = 0,5 эффективность доходит до 0,92 — то есть на выходе реализуется 92% теоретически возможного перепада температур.
Схемы потоков и обвязки
В пластинчатом пакете возможны четыре схемы движения потоков; от них зависят коэффициент использования температурного напора и достижимость нужных параметров охлаждения.
Схема противотока (counter-flow)
Основная схема ПТО: горячий поток подаётся сверху, холодный — снизу, среды идут навстречу друг другу. Так достигается максимальный LMTD, а температура охлаждаемой среды на выходе может быть НИЖЕ входной температуры хладоносителя на ΔT 1-3 °C. Схема используется в 80-90% задач охлаждения.
Прямоток (parallel-flow)
Движение обоих потоков совпадает по направлению. Показатель LMTD оказывается на 25-40% ниже, чем при противотоке; температура охлаждаемой среды НЕ опускается ниже температуры хладоносителя на выходе. Используется ограниченно: в пастеризации (если продукт нельзя резко охлаждать) и в особых процессах с заданным температурным профилем.
Перекрёстный (cross-flow)
Наиболее распространён в кожухопластинчатых аппаратах и пластинчатых калориферах вентиляционных систем. В схемах «жидкость–жидкость» почти не используется. См. ПТО для вентиляции.
Многоходовая компоновка
Если расходы сторон не совпадают (к примеру, Gгорячая/Gхолодная = 4:1), одну из сторон направляют через 2-3 хода: пакет пластин разделяют перегородками. F-фактор снижается до 0,8-0,9, однако без многопроходной схемы задача не имеет решения.
Дополнительно советуем статью о принципе действия теплообменника чтобы разобраться во внутренней гидродинамике потока в пластинчатых каналах.
Параметры выбора и запас
Помимо тепловой мощности, проектировщик устанавливает ряд важных параметров, от которых зависят срок службы и надёжность охладителя.
Разрешённый перепад давления ΔP
Обычно в проекте принимают 30-50 кПа на каждую сторону. Если значение превышает 100 кПа, появляется риск кавитации, шума и повышенной нагрузки на насос. В контурах с дросселированием (тепловые насосы, чиллеры) ΔP строго ограничен паспортом оборудования.
Скорость потока в канале
Наилучший диапазон — 0,3-0,9 м/с. При скорости меньше 0,3 появляются отложения и неравномерный теплосъём. Если скорость выше 1,2 м/с, возникает эрозия пластин (особенно при твёрдых частицах), а ΔP увеличивается квадратично. Согласно СН РК 4.02-04-2013, минимальная скорость в межпластинном пространстве — 0,2 м/с.
Коэффициент загрязнения (fouling factor)
Этот параметр отражает увеличение термического сопротивления из-за отложений между промывками. Согласно TEMA RGP-T-2.4:
- Питьевая вода — 0,00002-0,00004 м²·К/Вт
- Техническая городская вода — 0,00006 м²·К/Вт
- Морская вода — 0,00009 м²·К/Вт
- Раствор гликоля — 0,00004
- Гидравлическое масло — 0,00018
- СОЖ эмульсия — 0,00012
Запас по площади
Обычно закладывают 10-20% к расчётной площади. Для ответственных объектов (ЦОД, медицина, фармацевтика) — 25-30%. Этот резерв покрывает снижение K из-за загрязнений, расхождения фактических режимов с проектными и погрешности измерений. В разборном ПТО пластины можно добавить позже, в паяном — нельзя.
Бренды пластинчатых охладителей
На казахстанском рынке работают десятки брендов ПТО. Далее — топ-10 проверенных изготовителей, у которых есть реальная взаимозаменяемость пластин и уплотнений, поставка запчастей и гарантийная поддержка.
КС — наш собственный бренд, разработанный и собранный на территории РФ. Его преимущество перед импортом — гарантированное наличие запчастей (пластины и уплотнения на складе ТПЛ-Сервис), отсутствие проблем из-за санкционного режима, техдокументация на русском языке. Для стандартных задач охлаждения масла, СОЖ, отопления и ГВС — лучший выбор по соотношению «качество/цена/срок поставки».
Установка, обвязка и эксплуатация
От правильной обвязки на 50% зависит надёжность охладителя на 10-15 лет. Основные требования к монтажу изложены в действующие строительные нормы РК и СН РК 4.01-02-2013. Подробнее — в статье монтаж теплообменника.
Обязательная обвязка ПТО
- Фильтр-грязевик на каждом входе (магнитный + сетка 0,3-0,5 мм). Если его нет, ресурс ПТО до забивания каналов составит 6-12 месяцев.
- Шаровые краны на всех 4 патрубках, чтобы отсекать аппарат при ревизии.
- Манометры на входе и выходе каждой стороны для контроля ΔP.
- Термометры в 4 точках (вход/выход с обеих сторон) для проверки баланса.
- Воздухоотводчики на верхних патрубках, чтобы удалять газ из контура.
- Дренажные краны на нижних штуцерах для слива при разборке.
- Байпас вокруг ПТО, чтобы система могла работать без него при аварии.
- Обратный клапан на стороне насоса для защиты от обратных потоков.
- Гибкие компенсаторы для гашения вибрации насоса.
- Запас 200-400 мм со стороны подвижной плиты, чтобы разбирать пакет.
Порядок технического обслуживания
Каждый месяц — снимать показания ΔP и температур, сверять с паспортом. Каждый квартал — проверять затяжку шпилек (момент по паспорту, как правило 50-80 Н·м). Раз в 1-2 года — химическая промывка реагентами (нейтральными для нержавейки, кислотными для меди). Раз в 3-5 лет — разборка с заменой уплотнений. Подробнее — в материалах промывка ПТО и оснастка для промывки.
Замена и ремонт
На разборных ПТО замена пластин и уплотнений — обычная процедура. Полностью менять аппарат нужно лишь при коррозии рамы или крупных трещинах. Сменные пластины и уплотнения — в каталоге. Подробности — замена теплообменника.
8 ошибок при выборе охладителя
За 18 лет практики наши инженеры видели одни и те же ошибки заказчиков. Далее — топ-8, из-за которых возникают перегревы, утечки и досрочная замена ПТО.
ПТО выбран точно под расчётный режим. Спустя 6-9 месяцев загрязнения уменьшают K, ΔP увеличивается, и мощности уже не хватает. Нужно закладывать 10-20% запаса.
Если Cl- > 50 мг/л в горячей воде, сталь 304 поражается питтингом за 2-4 года. Минимум — 316L, для бассейнов и морской воды — титан Grade 1.
Выбрали по мощности, однако ΔP получился 80 кПа при допустимых для насоса 30 кПа. Контур не запустился. Обязательно указывайте лимит ΔP в опросном листе.
Это наиболее частая причина отказа ПТО в первый год. Окалина, песок и ржавчина забивают каналы за считаные месяцы. Фильтр необходим.
При заводской сборке иногда можно перепутать направление. Проверяйте: горячая среда сверху → снизу входит холодная. В противном случае LMTD падает на 25-40%.
NBR разрушается от щелочей и окислителей. Для воды с CIP-мойкой выбирайте EPDM. Для горячего масла — HNBR или FKM.
Во время ревизии приходится останавливать всю систему. Байпас добавляет +30 минут монтажа и +20% к стоимости обвязки, зато даёт возможность работать при аварии.
Паяный аппарат не разбирается, поэтому химическая промывка — единственный вариант. Для воды с накипью и илом предпочтителен разборный, иначе ПТО превращается в одноразовый.
Подробное руководство по выбору — как подобрать теплообменник и часто задаваемые вопросы.
Часто задаваемые вопросы
Какой наименьший температурный напор ΔT можно получить на пластинчатом охладителе?
В чём отличие маслоохладителя от обычного ПТО?
Допустимо ли применять паяный ПТО для охлаждения масла?
Какой срок службы уплотнений охладителя?
ПТО или кожухотрубный аппарат для охлаждения — что предпочесть?
Какое значение K закладывать в проектный расчёт?
С какой периодичностью промывать охлаждающий ПТО?
Бренд КС — это российская сборка или собственное производство?
Каковы сроки подбора и поставки охладителя?
Почему менеджер сразу не называет цену охладителя?
Подбор охладителя занимает 30-60 минут
Пришлите опросный лист (мощность либо расход и ΔT, среды по сторонам, лимит ΔP, давление и температура) — инженер ТПЛ-Сервис подготовит 2-3 варианта охладителя от брендов КС, РИДАН, ЭТРА, ТТАИ, Funke, Kelvion с точной площадью, габаритами, ценой и сроком поставки. Расчёт бесплатный и не обязывает к покупке.
Для нетиповых условий — морская вода, агрессивные среды, аммиак, очень малый ΔT, ЦОД с резервированием — предусмотрите 2-3 дня на проектирование. Мы рассчитаем сложные исполнения с полусварными и кожухопластинчатыми ПТО и подготовим обоснование по СН РК 4.02-01-2011 и НТД заказчика.
