Промывка теплообменников Плановая инженерная процедура, в ходе которой с поверхностей теплообмена удаляют карбонатную накипь, биологические плёнки, оксидные отложения и механический шлам. Если её не проводить, КПД пластинчатого или кожухотрубного аппарата снижается на 8–30 % уже через 1–3 года эксплуатации, а перепад давления увеличивается в 2–4 раза. В статье приведены пять рабочих методов, список реагентов с концентрациями согласно ГОСТ 21563, СН РК 4.02-04-2013, требования к регламенту, а также реальные диапазоны цен на услугу под ключ.
Пять способов промывки теплообменников
Метод подбирают с учётом характера загрязнений (карбонатная накипь, биоплёнка, шлам, оксиды железа), конструкции теплообменника (разборный пластинчатый, паяный, кожухотрубный) и возможности подойти к корпусу. Далее приведена практическая классификация, которой руководствуется инженер ТПЛ-Сервис при выезде на объект.
Химическая безразборная
Кислотный раствор (HCl 5–10 %, сульфаминовая кислота 3–7 %) прокачивают по аппарату без разборки. Так удаляются карбонат кальция и оксиды железа. Продолжительность — 60–120 мин.
Когда применять: ПТО на ИТП, ГВС, котлы. составы для химической очистки.
Гидродинамическая
Вода подаётся под давлением 150–1500 бар через особые форсунки. Струя удаляет рыхлый шлам, биоплёнку и слабо закрепившиеся отложения с трубок кожухотрубных теплообменников.
Когда применять: теплообменники кожухотрубного типа с разборным корпусом.
Механический метод (щётки, ёрши)
Пластинчатый пакет разбирают, затем пластины обрабатывают щётками, ёршами и мягкими скребками, используя нейтральное моющее средство. Такой способ хорошо справляется с цементированными отложениями толщиной 1–3 мм.
Когда применять: разборные ПТО с плотным осадком, см. очистка пластин вручную.
CIP (Clean-In-Place)
Промывка закрытым циркуляционным контуром по четырём ступеням: щёлочь → вода → кислота → пассивация. Используется на пищевых производствах и пастеризаторах.
Когда применять: пастеризаторы и оборудование пищевых линий.
Ультразвуковая
Пластины опускают в ванну с ультразвуковым генератором 20–40 кГц и щелочным раствором. Кавитация выбивает отложения из микропор. Метод подходит для паяных ПТО, которые не разбираются.
Когда применять: паяные неразборные теплообменники, миниатюрные латунные ПТО.
Схема выбора: какой способ применять при каком загрязнении
Когда требуется промывка: характерные признаки
Загрязнение пластинчатого либо кожухотрубного аппарата даёт о себе знать четырьмя стабильными признаками. При двух из них уже стоит заказывать диагностику и промывку. При трёх система работает в аварийном режиме, а КПД опустился ниже 70 %.
Снижение мощности по годам — столбчатая диаграмма
Четыре главных симптома
- Увеличение перепада давления ΔP. Слой накипи 1 мм на пластине повышает гидравлическое сопротивление на 40–60 %. Когда паспортная ΔP аппарата составляла 40 кПа, а манометр даёт 70–80, загрязнения достигли критического уровня.
- Снижение разности температур ΔT. У работоспособного ПТО ΔT в горячем контуре отопления находится в пределах 25–35 °C. Если при неизменной расходной нагрузке оно снижается до 15–18 °C, это говорит о потере поверхности теплообмена.
- Гудение, вибрация, кавитационный шум. В засорённых каналах турбулентность создаёт низкочастотный гул 80–200 Гц. Его нередко слышно на коллекторах возле ИТП.
- Смещение температур между сторонами. Холодная сторона получает на 5–8 °C меньше расчётного нагрева, а обратка ГВС приходит на 4–6 °C горячее нормы: тепло не передаётся, а идёт транзитом.
О причинах загрязнений и методах диагностики подробнее — в статье «Как промывать пластинчатый теплообменник» и в руководстве по правилам эксплуатации.
Сравнительная таблица реагентов для промывки
Кислоту или щёлочь подбирают по виду отложений, материалу пластин (AISI 304, 316L, титан) и типу прокладок (EPDM, NBR, Viton). Концентрации приведены согласно СН РК 4.02-04-2013 и советам изготовителей реагентов BWT, Cillit, Boilag, NovoChim, Pipal.
Выбрать реагент для конкретного теплообменника должен инженер-сервисник: если ошибиться, завышенная концентрация вызовет питтинговую коррозию нержавеющей стали, а заниженная не растворит отложения за нормативное время. Каталог рабочих составов для отопления, ГВС и пищевых линий — средства для промывки теплообменного оборудования.
Техника для промывки — бустеры и насосы

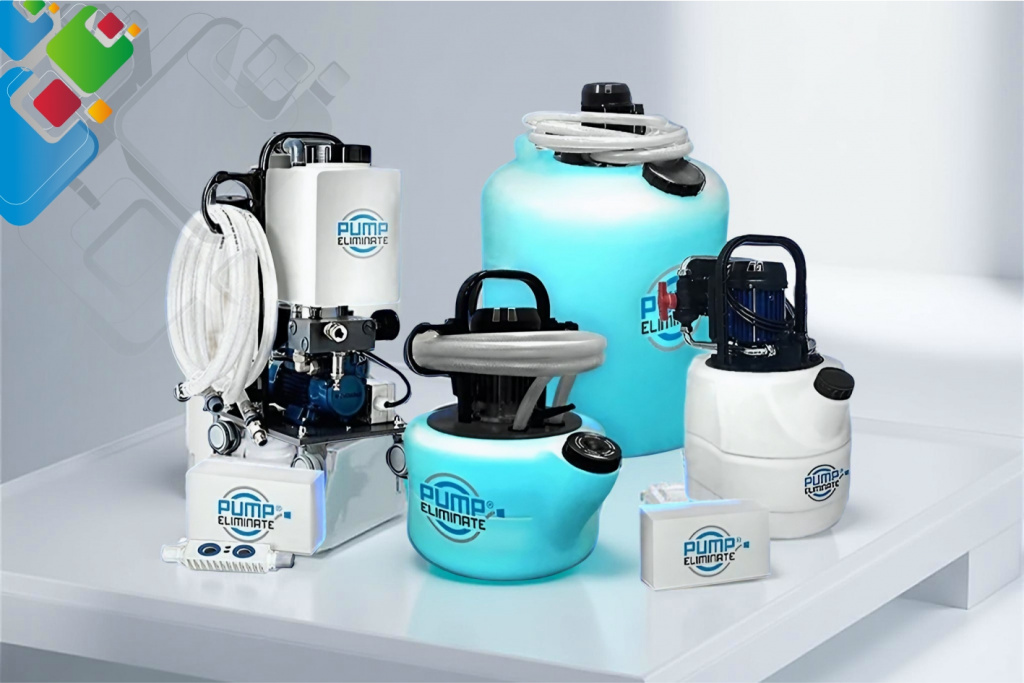

Промывочная станция (бустер) представляет собой насос с термостойкой ёмкостью 30–200 л, обвязкой из шлангов и подогревателем раствора. Производительность — 1.5–10 м³/ч, рабочее давление — 1.5–6 бар. Корпус выполнен из полипропилена или AISI 304.
КС-50 / КС-100
Серия промывочных станций ТПЛ-Сервис. Ёмкость 50 и 100 л, мощность насоса 1.5/3 кВт, нагрев до 80 °C. Рассчитана на ПТО до 1 МВт и кожухотрубные аппараты до DN 200.
РИДАН ПС-200
Бустер российского производства для крупных систем. Ёмкость 200 л, два режима потока, частотный преобразователь. Цена среднего сегмента.
ЭТРА-Сервис
Бустеры для ПТО и кожухотрубных аппаратов. В комплекте — термопара и pH-метр с выводом данных в реальном времени.
Alfa Laval CIP-30
Компактная импортная станция для пищевых производств. Корпус из электрополированной нержавеющей стали, программируемые циклы.
Kelvion FlushPro
Системы высокой производительности 5–10 м³/ч для промышленных кожухотрубных теплообменников. Премиальный сегмент.
Теплохит ТХ-БУСТ
Промывочная станция российского производства начального уровня для бытовых и небольших коммерческих ПТО. Бюджетный вариант.
Весь ассортимент промывочных насосов, шлангов, фитингов и ёмкостей — в разделе техника для промывки. Стационарные CIP-модули собираются под конкретный объект.
Химическая промывка: пошаговый порядок
Порядок безразборной промывки разборного ПТО 0.5–1.5 МВт. Продолжительность 3–5 часов, работают два инженера. Каждый этап отражается в журнале промывки и акте сдачи-приёмки.
- Отсечение и блокировка. Закрывают запорные краны на входе и выходе с обеих сторон ПТО. Циркуляционный насос контура отключают от питания, а на щит вывешивают табличку «Не включать — работают люди».
- Слив теплоносителя. Через дренажные пробки удаляют остаток жидкости (10–80 л в зависимости от типоразмера). Аппарат продувают воздухом 1–2 бар, пока не исчезнут капли.
- Подключение бустера. Промывочный насос присоединяют через сальниковые штуцеры либо дренажные патрубки. Обычная схема: подача снизу, обратка сверху — так выходят воздух и шлам.
- Прокачка кислотного раствора. Бустер прокачивает HCl 5–10 % или сульфаминовую кислоту 3–7 % при 50–60 °C в течение 60–90 минут. Каждые 15 мин замеряют pH: когда показатель стабилизируется выше 4, цикл закончен.
- Нейтрализация щёлочью. Раствор Na2CO3 Раствор 1–3 % или NaOH 0.5–1 % циркулирует 20–30 мин до pH 7–8. Так прекращается кислотное воздействие на нержавеющую сталь и прокладки EPDM.
- Проверочная промывка водой. Деминерализованную или питьевую воду прокачивают 15–30 мин до полной прозрачности и нейтрального pH. Слив в канализацию через дренаж выполняют по согласованию с эксплуатационной службой.
- Пассивация и запуск. Опционально — раствор фосфата натрия 0.5 % на 10 мин для создания защитной плёнки. Затем отключение бустера, заполнение контура, выход на режим, замер ΔP и ΔT, оформление акта.
Детальное руководство по разборному способу с механической очисткой пластин — в статье «Разборная и безразборная промывка». О промывке бытового настенного котла — в материале о промывке теплообменника котла.
Регламент по СН РК 4.02-04-2013, ГОСТ 27590 и СТ РК
Нормативы эксплуатации теплообменников в системах центрального теплоснабжения: СН РК 4.02-04-2013 «Проектирование тепловых пунктов», ГОСТ 27590 «Подогреватели водо-водяные», СН РК 4.02-04-2013 «Тепловые сети», СН РК, а также СТ РК. Эти документы требуют регулярной промывки, гидравлической опрессовки и ведения журнала.
Частота промывки
В системах ГВС — минимум 2 раза в год (до начала и по завершении отопительного сезона). Для отопления — 1 раз в 1–2 года при хорошей водоподготовке.
Ответственность
Эксплуатирующая сторона (УК, ТСЖ, промышленное предприятие). Работы проводит сервисная компания с допуском СРО и подготовкой ИТР по теплоэнергетическому оборудованию.
Документация
Ведомость промывки, акт сдачи-приёмки, протокол опрессовки, результаты замеров ΔP и ΔT до и после, а также паспорта на использованные химические составы.
Опрессовка
Разборный ПТО после промывки обязательно проходит гидроиспытание при 1.25 от рабочего давления с выдержкой 10 мин. Подробнее назначение гидроиспытаний аппарата.
Кроме требований СП, ГОСТ и СТ РК, работа ПТО подчиняется приказам профильного министерства и правилам надзорных органов РК для котельных мощностью более 1 МВт. Нарушение регламента влечёт штраф для юрлица от 20 до 200 тыс. ₸ и предписание об устранении.
Из чего складывается цена промывки
Стоимость комплексной услуги в 2026 году зависит от шести параметров: вида теплообменника, мощности, удобства доступа, толщины и характера загрязнений, подобранного реагента и расстояния до объекта. Далее приведены фактические диапазоны и регионы, куда выезжает инженер ТПЛ-Сервис.
Факторы, определяющие итоговую смету
- Толщина отложений. Если слой 0.3 мм, достаточно 1 цикла; при 2+ мм потребуется 2–3 цикла либо комбинированная обработка.
- Удалённость объекта. Выезд за пределы города — +25–80 ₸/км в обе стороны.
- Стоимость реагента. Сульфаминовая кислота 280–450 ₸/кг, техническая HCl 90–140 ₸/кг, специальные составы BWT/Cillit 800–2200 ₸/кг.
- Замена прокладок. Комплект EPDM для разборного ПТО — от 12 000 до 80 000 ₸ в зависимости от типоразмера и производителя (РИДАН, ЭТРА, Alfa Laval, Kelvion).
- Срочность. Срочный выезд в день заявки — +30–50 % к базовому тарифу.
Причины, по которым менеджер не озвучивает стоимость сразу при звонке, разобраны отдельно. Подробности — в публикации «Почему менеджер не называет цену сразу»: без замеров и снимков обвязки составить честную смету нельзя.
Водоподготовка как профилактика загрязнений
Оптимальная промывка — та, которая не потребовалась. Грамотная водоподготовка замедляет рост накипи в 5–10 раз и увеличивает межсервисный период с 1 года до 4–6 лет. Больше информации — в материале «Как увеличить срок эксплуатации теплообменника».
Na-катионитное умягчение
Ионы Ca²⁺ и Mg²⁺ замещаются на Na⁺ при прохождении через ионообменную смолу. Жёсткость падает с 7–10 °Ж до менее 0.1 °Ж. Основной элемент для любого ИТП и котельной.
Дозирование ингибиторов
Фосфонаты, полиакрилаты, BWT Cillit-WW и подобные составы — 5–25 мг/л в воде подпитки. Не дают накипи кристаллизоваться на стенках.
Фильтры магнитного/электромагнитного типа
Меняют структуру кристаллов накипи на рыхлую, такую, что её уносит потоком, а не оседает на пластинах. Дополнительный метод.
Деаэрация теплоносителя
Удаление O2 и CO2 при подпитке. Уменьшает коррозию углеродистых узлов системы и накопление оксидных отложений.
Фильтры-сетки на входе
Первичная задержка механических примесей — окалины, песка, ржавчины. Перед ПТО устанавливают Y-образный фильтр 200–500 мкм и чистят его раз в 3–6 месяцев.
Контроль качества воды
Лабораторный анализ 1 раз в полгода: жёсткость, pH, железо, хлориды. Корректировка дозирования по результатам.
Промывка в зависимости от отрасли
Для каждой сферы эксплуатации характерны свои загрязнения, нормы чистоты и разрешённые реагенты. Далее — пять основных направлений с короткими протоколами.
Отопление и ИТП
Карбонатная накипь из подпиточной воды и оксиды железа из труб. Сульфаминовая кислота 5 % при 55 °C, 60 мин, затем нейтрализация и опрессовка.
Каталог: аппараты для отопления.
ГВС и водоснабжение
К контуру предъявляются питьевые требования: применяются только сертифицированные для пищевых производств реагенты. Лимонная кислота 7 %, BWT Cillit-CIPLIM, две стадии промывки водой до pH 7.
Каталог: пластинчатые ГВС.
Охлаждение масла
С одной стороны масляные отложения, нагар и кокс, с водяной — накипь. Проводится двухэтапная промывка: щелочной обезжириватель, затем кислота против накипи.
Каталог: для охлаждения.
Пищевая промышленность
CIP-цикл из 4 ступеней: щёлочь NaOH 1.5 % → вода → кислота HNO3 1 % → вода. 65–80 °C, по 20–30 мин на каждую ступень.
Каталог: пастеризаторы.
Системы вентиляции и кондиционирования
В чиллерных контурах образуется биоплёнка, в воздушных секциях — пыль и пыльца. Используют щёлочь, биоцид и механическую очистку с обдувом.
Каталог: для вентиляции.
Бассейн
Хлориды и карбонат кальция. Подходят только фосфорная 10 % или лимонная кислота — HCl нельзя применять на хлорированной воде, поскольку выделяется свободный хлор.
Каталог: нагреватели для бассейна.
Другие материалы по теме: «Сферы применения пластинчатых ПТО», «Как работает теплообменник», «Конструкция теплового пункта».
8 распространённых ошибок при промывке
1. Соляная кислота на титановых пластинах
При концентрации выше 3 % соляная кислота провоцирует питтинговую коррозию титана. Для титановых ПТО применяют только сульфаминовую или фосфорную.
2. Холодный раствор
При 20 °C кислота действует в 4–6 раз медленнее. Приходится удлинять цикл с 60 до 240+ мин либо повышать концентрацию, а это вредит прокладкам.
3. Отсутствие нейтрализации
Если кислота остаётся в каналах, она месяцами после промывки разрушает прокладки EPDM и микротрещины в нержавейке. Нужны обязательная щёлочь и контроль pH.
4. Промывка от водопровода без отключения
Часть раствора попадает в магистраль и там контактирует с медными фитингами, оцинковкой, прокладками кранов, повреждая их. Допустим только замкнутый контур через бустер.
5. Не выполнен реверс потока
Отложения накипи концентрируются в основном на одной стороне пластин. Если не менять направление потока, половина загрязнений останется необработанной.
6. Кислотная промывка по биоплёнке
Биоплёнка не разрушается кислотами и не пропускает реагент к основанию. Сначала применяют щёлочь, ПАВ и биоцид, затем кислоту.
7. Нет замеров до/после
Если не зафиксировать ΔP и ΔT до и после, нельзя доказать результат и обосновать эксплуатационные расходы. Измерения входят в акт.
8. Сброс в канализацию без согласования
Слив концентрированной кислоты или щёлочи нарушает санитарные правила РК Отработанные растворы сначала нейтрализуют до pH 6–9, только потом отводят.
Часто задаваемые вопросы
С какой периодичностью промывать?
Допускается ли промывка паяного теплообменника?
Сколько длится промывка?
Какие химические составы продаются отдельно?
Что выгоднее — промывка или замена?
Реально ли промыть теплообменник самостоятельно?
Что включает акт сдачи-приёмки?
Требуется ли менять прокладки после промывки с разборкой?
Есть ли особенности при промывке теплообменника для бассейна?
Каким образом оформить выездную диагностику?
Оформить промывку — с выездом инженера ТПЛ-Сервис
Инженер ТПЛ-Сервис прибывает на объект и в области в течение 24–48 часов, в отдалённые регионы — по согласованному графику. В комплекте: бустер серии КС, реагенты BWT/Cillit/Boilag, манометры, pH-метр, СИЗ и набор уплотнений основных типоразмеров (РИДАН, ЭТРА, Alfa Laval, Kelvion). На месте — диагностика, согласование сметы, выполнение работ, замеры ΔP/ΔT, опрессовка, акт.
