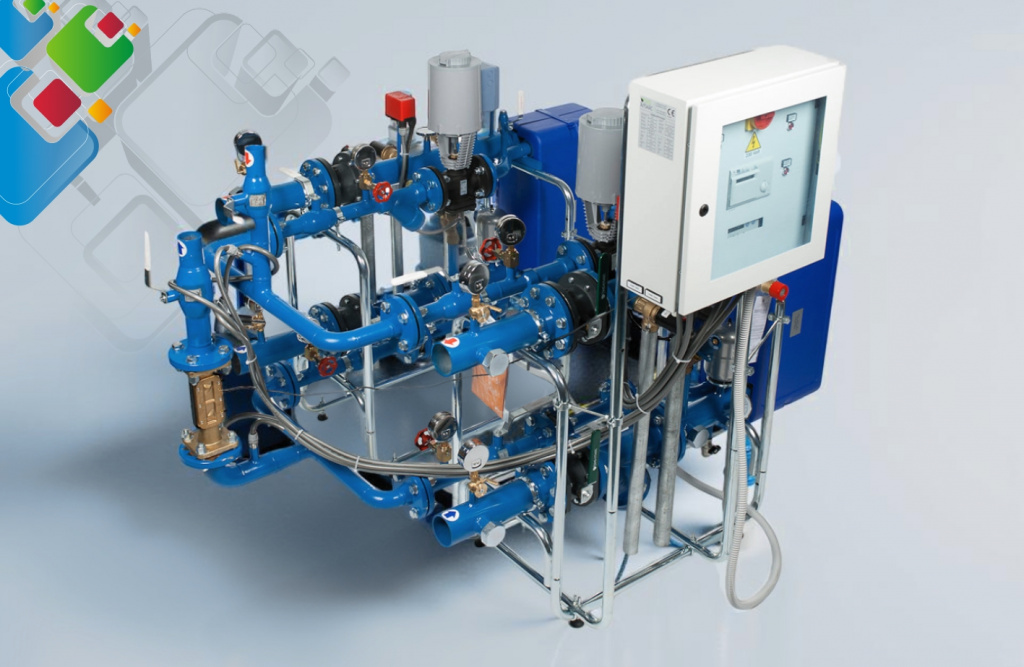

Эксплуатация теплового пункта
ИТП (индивидуальный тепловой пункт) требует не подхода «настроил и забыл», а постоянной инженерной поддержки. Именно от неё зависят срок службы оборудования — 15–20 лет, а не 5–7, — размер платежей за тепло и безаварийная работа в отопительный период. Если есть продуманный регламент ТО, сезонные ППР, журналы режимных параметров и оперативная диагностика 12+ контрольных узлов, можно снизить эксплуатационные затраты до 30% и пройти проверки надзорных органов Казахстана без замечаний. Руководство содержит нормативную базу (СН РК 4.02-04-2013, ПТЭ ТЭ ТЭЦ-2003, РД 34.20.501), суточные и сезонные регламенты, анализ 8 распространённых неисправностей, перечень документации, фактические бюджеты ТО для стандартного ИТП на 500–1500 кВт и 6 ошибок, которые нередко допускают главные инженеры УК и ТСЖ.
1. Что входит в нормативную базу грамотного эксплуатанта ИТП
Работа теплового пункта подчиняется целому ряду нормативных сводов и руководящих документов. Ссылка на незнание не поможет: как только поступит предписание от органов госнадзора либо жалоба жильцов на холодные радиаторы, проверяющие станут ссылаться именно на них. Минимум четыре источника должен держать под рукой и применять в работе главный инженер УК, ТСЖ либо промышленного предприятия. Об устройстве самого пункта рассказывалось в публикации «Устройство теплового пункта и принципы его работы».
| Документ | Где применяется | Основные требования |
|---|---|---|
| СН РК 4.02-04-2013 | Как проектируются тепловые пункты | Требования к помещениям и состав ИТП, гидравлический и тепловой расчёт, схемы подключения систем |
| СН РК 4.02-04-2013 | Тепловые сети — СН РК в актуализированной редакции | Температурные графики и параметры теплоносителя, нормативные потери, требования к узлам учёта |
| СН РК 4.01-02-2013 | Системы внутреннего водопровода и канализации (ГВС) | Нормы расхода и требования к качеству воды, температура ГВС 60–75 °C |
| ПТЭ ТЭ ТЭЦ-2003 | Приказ Минэнерго №115 — правила технической эксплуатации тепловых энергоустановок | Требования к персоналу и регламенты ТО, ведение журналов, испытания, действия при авариях |
| РД 34.20.501-95 | Правила технической эксплуатации сетей и электрических станций | Химводоочистка и опрессовка, периодичность испытаний, нормы качества теплоносителя |
| СО 153-34.20.501-2003 | Методические указания по эксплуатации, стандарт организации | Диагностика теплообменников, карты режимных параметров, контроль водно-химического режима |
В дополнение: Постановление Правительства РК № 354 (правила оказания коммунальных услуг) и жилищное законодательство определяют ответственность УК перед потребителями. Когда ИТП эксплуатируется при давлении свыше 0,07 МПа либо при температуре теплоносителя выше 115 °C, объект переходит под надзор органов госнадзора и подлежит регистрации в ОПО (опасный производственный объект). О роли ИТП в МКД подробнее — в публикации «ИТП многоквартирного дома».
2. Сезонный график ППР: задачи бригад от января до декабря
ППР (планово-предупредительный ремонт) представляет собой годовой цикл работ, поделённый на три основных периода. У главного инженера на руках должен быть утверждённый график ППР, рассчитанный на календарный год, который согласован с теплоснабжающей организацией. Далее приведена типовая раскладка для ИТП на 500–1500 кВт (типично для МКД на 100–250 квартир либо производственного цеха).
Этап подготовки к ОЗП
- Гидропневматическая промывание теплообменников и систем
- Опрессовка контуров (1,25 × Pраб, но не ниже 1,0 МПа)
- Проверка запорно-регулирующей арматуры
- Замена пришедших в негодность уплотнений и пластин
- Поверка КИП (расходомеры, манометры, термометры)
- Оформление акта готовности у теплоснабжающей организации
Работа в штатном режиме ОЗП
- Обход каждую смену — сверка параметров с картой режимов
- Внесение данных в журнал режимных параметров (каждые 2 ч)
- Прочистка фильтров грубой очистки (1 раз в неделю)
- Проверка качества теплоносителя (анализ 1 раз/мес)
- Поправка температурного графика с учётом погоды
- Отклик на аварийные сигналы автоматики
Межсезонье
- Полная разборка пластинчатых ТО контура ГВС
- Химическая промывание пластинчатого теплообменника
- Смена уплотнений EPDM (раз в 5–7 лет)
- Замена либо ремонт приводов, клапанов, насосов
- Поверка узла учёта тепла
- Консервация и заполнение контуров отопления
Инфографика: помесячный timeline ППР за год
Месяцы ОЗП отмечены синим, межсезонье — зелёным, подготовительный период — жёлтым.
3. Контроль: ежедневный, недельный, месячный — что проверять и фиксировать
Главный принцип эксплуатации — тренд значит больше, чем отдельный замер. Единичный замер малоинформативен; динамика динамика параметров за 1–3 месяца отражает фактическое состояние ИТП. Именно поэтому журнал режимных параметров — инструмент инженерной диагностики, а не бюрократическая формальность. Если перепад давления (Δp) на пластинчатом ТО вырос на 25–30% относительно паспортного значения — это повод к промывке. Падение КПД на 10–15% за сезон — сигнал заняться водоподготовкой.
Обход ежесменный (ежедневный) — 4 раза в сутки
- Давление на входе (P1, P2 — подающий и обратный): сличение с картой режимов ±5%
- Значения температуры T1/T2 на входе, а также T3/T4 на выходе во внутренние контуры
- Δp на фильтрах и грязевике — не более 0,02 МПа
- Объёмный расход теплоносителя по узлу учёта (КТ-измерение, сличение с проектом)
- Наличие утечек — осмотр пола, фланцев и сальников визуально
- Шум насосов — обязан быть ровным, без «гудения» и «бубнения»
- Индикация автоматики (световая) — аварий и предупреждений нет
- Состояние самого помещения — вентиляция, освещение, температура (не ниже +5 °C)
Регламент на неделю
- Прочистка сетки фильтра грубой очистки (сетчатого и магнитного)
- Контроль работы регулирующих клапанов (Danfoss, Belimo) — отсутствие заклинивания, ход штока
- Тест резервного насоса — переход на него на 15–30 минут с отметкой в журнале
- Разбор недельных трендов АСУ — ложные срабатывания, отклонения
Регламент на месяц
- Анализ теплоносителя в лаборатории (pH, жёсткость, содержание Fe, O₂)
- Сличение показаний рабочих и поверочных манометров, термометров
- Подтяжка фланцевых соединений с контролем момента
- Контроль работы предохранительных клапанов и дренчерных систем
- Создание резервной копии настроек контроллера автоматики
Инфографика: схема ИТП, 12 точек контроля
Каждой пронумерованной точке отвечает строка в журнале режимных параметров. Об устройстве подробнее — в публикации «Схема функционирования индивидуального теплового пункта».
4. Обслуживание: техническое, регламентное, капитальное — виды
По объёму вмешательства и периодичности все работы по эксплуатации ИТП делятся на три вида. Подменять или смешивать их недопустимо: у каждого уровня свои задачи. Когда бригада «промыла грязевик» и заявляет «всё, ППР выполнен» — это не ППР, а лишь часть ежемесячного ТО.
A. Техобслуживание
- Прочистка грязевиков и фильтров
- Подтягивание фланцевых соединений
- Смазывание подшипников насосов
- Контроль предохранительных клапанов
- Проверка давления в расширительных баках
- Смена прокладок (по факту течей)
B. Регламентные работы (ППР)
- Мойка пластин, разборка пластинчатого ТО
- Смена изношенных уплотнений
- Промывка систем гидропневматическим способом
- Составление акта и опрессовка контуров
- Поверка узлов учёта и КИП
- Проверка запорной арматуры
- Выполнение балансировки системы
C. Капремонт
- Полностью обновляется комплект пластин ТО
- Меняем насосы из-за выработки ресурса
- Переустройство регулирующего узла
- Автоматика и контроллеры подлежат замене
- Трубопроводы с местной коррозией меняются
- Схема обновляется в соответствии с новыми нормативами
Что касается пластинчатых теплообменников (аппараты пластинчатого типа РИДАН, ЭТРА, КС, Alfa Laval, Funke) разборную промывку в межсезонье выполняют с периодичностью 1–2 года что зависит от качества воды и нагрузки. У кожухотрубных (аппараты кожухотрубного исполнения ТТАИ, ТИЖ) — каждые 2–3 года, причём чаще прибегают к химической безразборной промывке. Подробнее: «Методы промывки: разборный и безразборный».
5. Восемь распространённых отказов и порядок действий по их устранению
Аварии на ИТП в основном относятся к повторяющимся. Когда персонал умеет быстро их идентифицировать, длительность простоя укладывается в 2–4 часа, а потери остаются небольшими. Далее приведены описания восьми ситуаций, на которые приходится 9 случаев из 10. Совет: перед инцидентом обязательно изучите динамику параметров за 2–4 недели — признаки, как правило, проявлялись заранее.
1. Недостаточный нагрев у потребителя
Симптом: Tвх внутреннего контура ниже расчётного значения на 5–15 °C; поступают жалобы на холодные батареи либо недостаточно горячую ГВС.
Причины: засорение пластин ТО (Δp увеличился более чем на 30%), уменьшение расхода греющего теплоносителя, неверное положение клапана, наличие воздуха.
Действие: промыть ТО, проверить клапан с приводом, стравить воздух.
2. Увеличение перепада давления Δp
Симптом: Перепад Δp на ТО либо в трассе превышает паспортный на 25–30%, насосное оборудование функционирует на пределе.
Причины: минеральные и илистые отложения, загрязнённые фильтры, отделение «обвязки».
Действие: демонтаж и отмывка пластин, химическая обработка специальными моющими составами.
3. Утечки через уплотнения ТО
Симптом: вода капает по контуру пакета пластин, стяжка увлажнена, на полу видны следы.
Причины: изнашивание EPDM (ресурс 5–7 лет), повторная сборка после промывки, недостаточная затяжка стяжных шпилек.
Действие: разобрать, установить новый комплект уплотнений, проверить момент затяжки шпилек.
4. Шумовые и вибрационные эффекты насосов
Симптом: гул Wilo/Grundfos, низкочастотное «бубнение», дрожание основания, завышенный уровень dB.
Причины: кавитационные явления (малое давление на всасывании), износ подшипников, разбалансировка рабочего колеса, искривление вала.
Действие: увеличить подпор, сменить подшипник либо насос, проверить муфту.
5. Неустойчивое регулирование
Симптом: температура колеблется в пределах ±3–5 °C, клапан Belimo или Danfoss работает рывками, уставки не согласованы.
Причины: ошибки в настройке ПИД, износ привода, недостоверный сигнал датчика, чрезмерное усиление.
Действие: заново настроить контур регулирования, заменить или откалибровать датчик.
6. Обледенение (в холодных контурах)
Симптом: в холодильных схемах появляется лёд на трубопроводах, производительность снижается.
Причины: малый расход хладоносителя, слабая концентрация гликоля, падение давления.
Действие: проверить концентрацию гликоля, вернуть расход, прогреть систему и запустить снова.
7. Попадание воздуха
Симптом: слышно «бульканье», расход снижается, Δp нестабилен, возникает кавитация насоса.
Причины: отказ воздухоотводчика, недостаточное давление в линии подпитки, регулярные аварийные сбросы.
Действие: использовать ручной развоздушник, заменить автоматические воздухоотводчики, следить за подпиткой.
8. Мутная либо ржавая вода в ГВС
Симптом: вода окрашена и содержит взвесь, жители жалуются, в анализе растёт Fe.
Причины: коррозионные процессы во внутренних трубопроводах, повреждение пластин (микротрещины), переток между контурами из-за дефекта пластин.
Действие: выполнить анализ ВХР, найти дефект пластин с помощью дефектоскопии, см. «Замена теплообменного аппарата».
6. Документы, журналы и допуски: состав эксплуатационной папки
При любой проверке (органы промышленной безопасности, жилищная инспекция, теплоснабжающая организация) в первую очередь запрашивают — бумаги. Персонал может быть опытным, ТО выполняться образцово, однако без бумажного подтверждения это не подтвердить. Минимальный комплект эксплуатанта ИТП состоит из 8 основных документов.
1. Паспорт на ИТП
Однолинейная схема, тепловой расчёт и спецификация оборудования. Выдаётся при вводе в эксплуатацию.
2. Журнал учёта режимных параметров
В ОЗП записи ведутся каждые 2 часа. P, T и расходы фиксируются по 12+ точкам. Срок хранения — 3 года.
3. Акт по опрессовке
Оформляется до старта ОЗП. См. «Для чего проводится опрессовка».
4. Акт о промывке
Утверждается комиссией. Фиксируются способ (гидропневматический / химический) и результат.
5. Журнал учёта дефектов
Перечень обнаруженных и устранённых неисправностей, дат и ответственных.
6. Журнал по инструктажам
Отметки о первичном, повторном, внеплановом и целевом инструктаже сотрудников.
7. Протокол по ВХР
Анализы теплоносителя каждый месяц (pH, жёсткость, Fe, O₂). Выполняются аккредитованной лабораторией.
8. Режимная карта
Утверждённые значения P, T и расходов по каждому режиму ОЗП. Согласована с теплосетевой организацией.
Разрешения и регистрация
- Орган промышленной безопасности — для ИТП, где давление теплоносителя превышает 0,07 МПа либо температура выше 115 °C: регистрация в качестве ОПО, ЭПБ оборудования с истёкшим нормативным сроком, аттестация ответственных.
- Лаборатория неразрушающего контроля (ЛНК) — для трубопроводов и сосудов под давлением: УЗД и рентгенография при ЭПБ.
- Экспертиза промышленной безопасности (ЭПБ) — требуется после окончания срока службы или после аварии. Выполняется экспертной организацией, имеющей лицензию органа промышленной безопасности.
- Соглашение с теплоснабжающей организацией — устанавливает границы балансовой принадлежности и эксплуатационной ответственности.
- Допуски для персонала — теплотехническая подготовка по ПТЭ ТЭ ТЭЦ-2003 с обязательной аттестацией не реже раза в 3 года.
7. Затраты на эксплуатацию: бюджет ТО типового ИТП
Эксплуатационная финансовая модель определяется тремя параметрами: мощностью ИТП (кВт), сложностью схемы (числом контуров) и качеством теплоносителя в регионе. Далее приведён диапазон расходов для типового ИТП на 500–1500 кВт (МКД на 100–250 квартир либо средний цех). Суммы указаны в тенге за один год эксплуатации.
| Статья затрат | Как часто | Бюджет, тыс. ₸ |
|---|---|---|
| Договор ТО с привлечением специализированной организации | ежемесячно | 60–120 |
| Промывка теплообменного оборудования (разборная и химическая) | раз в год | 15–30 |
| Смена уплотнений EPDM (весь комплект) | каждые 5–7 лет → в среднем | 40–80 |
| Капремонт пакета пластин ТО | каждые 8–12 лет → в среднем | 200–500 |
| Опрессовка и проверки | ежегодно | 8–18 |
| Поверка приборов КИП и УУТЭ | согласно графику поверки | 10–25 |
| Расходные материалы: фильтры, прокладки, химические средства | круглый год | 12–20 |
| ИТОГО (без капитального ремонта пластин) | в год | 145–293 |
Инфографика: столбчатая диаграмма распределения затрат
8. Шесть распространённых ошибок в эксплуатации, сокращающих ресурс
Наблюдения за 15 лет позволили собрать краткий перечень наиболее частых ошибок. Они встречаются как в небольших УК, так и на крупных промышленных объектах. Любая из них уменьшает ресурс ИТП на 20–40% и повышает годовой бюджет на 30–60%.
- Игнорирование водоподготовки. «Вода-то у нас из городского водопровода, какие могут быть проблемы?» — так возражают довольно часто. Однако жёсткость на уровне 4–7 мг-экв/л приводит к тому, что уже за один отопительный сезон на поверхности пластин оседает карбонатный слой толщиной 1–3 мм. Выход: установка фильтров глубокой очистки, применение ионообменных систем, а также плановый контроль водно-химического режима.
- Экономия на фильтрующих элементах. Сетчатые фильтры не заменяются, грязевики не прочищаются, приобретается самое дешёвое оборудование. Итог через 2–3 сезона — засорённый теплообменник и затраты на дорогостоящую химическую промывку. Выход: закладывать в бюджет на расходные материалы не менее 12–20 тыс ₸ в год и вести журнал их замены.
- Игнорирование анализа трендов. Записи в журнале делаются формально и никак не обрабатываются. Обслуживающий персонал замечает неполадку лишь тогда, когда она переросла в аварию. Выход: ежемесячно вместе с инженером просматривать динамику P, T, Δp и расходов.
- Пуск без предварительного прогрева. Если после простоя сразу подать горячий теплоноситель, возникает тепловой удар, уплотнения разрушаются, возможен гидроудар. Выход: прогревать по установленному графику, повышать P и T постепенно.
- Неправильная балансировка. «У 7 подъезда холодно — добавим расход» — без расчёта. В результате одни стояки перегружены, другие недотапливаются. Решение: гидравлический расчёт и настройка балансировочных клапанов с измерением расходов.
- Отсутствие журнала учёта. Неважно, ведётся он на бумаге или в электронном виде. Без журнала не выстроить тренд, а без тренда невозможна диагностика. При проверке уполномоченным органом РК по промышленной безопасности отсутствие журнала грозит штрафом и предписанием. Выход: утвердить регламент ведения с подписями ответственных лиц.
Больше о том, как продлить срок службы оборудования, читайте в статье «Как продлить срок службы теплообменника» и в обзоре «Реконструкция и модернизация теплового пункта».
9. FAQ: 10 кратких ответов для главного инженера
1. Допустима ли эксплуатация ИТП без договора с обслуживающей компанией?
Формально — да, если в штате УК есть теплотехник с допуском по ПТЭ ТЭ ТЭЦ. Но на деле ИТП с пластинчатыми ТО РИДАН, ЭТРА, Alfa Laval, КС, Funke и автоматикой Danfoss/Belimo требуют узкопрофильных знаний, поэтому большинство УК предпочитают договор ТО за 60–120 тыс ₸ в год — это выгоднее, чем содержать инженера в штате.
2. С какой периодичностью промывать пластинчатый теплообменник ГВС?
Норматив — один раз в 1–2 года в межотопительный период. При жёсткой воде в регионе (свыше 5 мг-экв/л) — ежегодно и обязательно. Поводом для внеплановой промывки служит увеличение Δp на 25–30% от паспортного значения. См. «Промывка пластинчатого теплообменника».
3. Каков срок службы уплотнений EPDM в пластинчатом ТО?
Если режимы соблюдены (T до 150 °C, P до 1,6 МПа) — 5–7 лет. При перегревах, частых разборках или плохой воде — 3–4 года. Уплотнения NBR служат меньше, а фторкаучуковые (FKM) — до 10 лет, однако стоят в 2–3 раза дороже.
4. Что приоритетнее — проектная мощность или фактический расход?
Реальный расход и фактическая температура подачи. ИТП рассчитывается на расчётную температуру наружного воздуха (−25…−32 °C), но по факту работает преимущественно при −5…−15 °C. Поэтому так важно отслеживать тренд параметров и знать «штатный» режим для конкретного здания.
5. Чем заменить теплообменник, если оригинал снят с производства?
Как правило, достаточно пересчитать на российский аналог: РИДАН, ЭТРА, КС, Теплохит. Эти марки полностью перекрывают типоразмеры импортных Alfa Laval, Funke. Подробнее — «Как выбрать теплообменник».
6. По каким причинам ИТП останавливают внепланово?
Угроза взрыва или разгерметизации, повреждение опор и креплений, аварийное падение давления подпитки, отсутствие подпитки дольше 2 часов, неустранимая течь, одновременный отказ двух резервных насосов, явный дефект пластин с перетоком между контурами.
7. Какие нормы предъявляются к помещению ИТП?
Согласно СН РК 4.02-04-2013: изолированное помещение, высота от 2,2 м, вентиляция естественная или принудительная, аварийное освещение, трап с гидрозатвором, температура не ниже +5 °C, отделка негорючими материалами, отдельный электрощит.
8. Можно ли поручить одному сотруднику функции оператора ИТП и сантехника?
Разрешается, если работник прошёл оба вида подготовки и имеет нужные допуски (ПТЭ ТЭ ТЭЦ + сантехническая аттестация). На крупных объектах роли лучше разделять — так меньше вероятность ошибок.
9. В чём разница между ППР и ТО?
ТО (техническое обслуживание) — это текущая поддержка работоспособности (фильтры, смазка, подтяжка), проводится ежемесячно. ППР (планово-предупредительный ремонт) — углублённая ревизия раз в год: разборка ТО, замена уплотнений, опрессовка, балансировка. ТО — «ежедневная гигиена», ППР — «годовая профилактика».
10. Какие санкции предусмотрены за нарушения при эксплуатации ИТП?
По КоАП РФ ст. 9.11 и 14.1.3 — от 1 000 до 40 000 ₸ для должностных лиц и до 300 000 ₸ для юридических лиц за несоблюдение правил эксплуатации тепловых сетей и ИТП. При повторных нарушениях — приостановка деятельности до 90 суток. Кроме того, возмещение ущерба потребителям по ПП РФ № 354.
