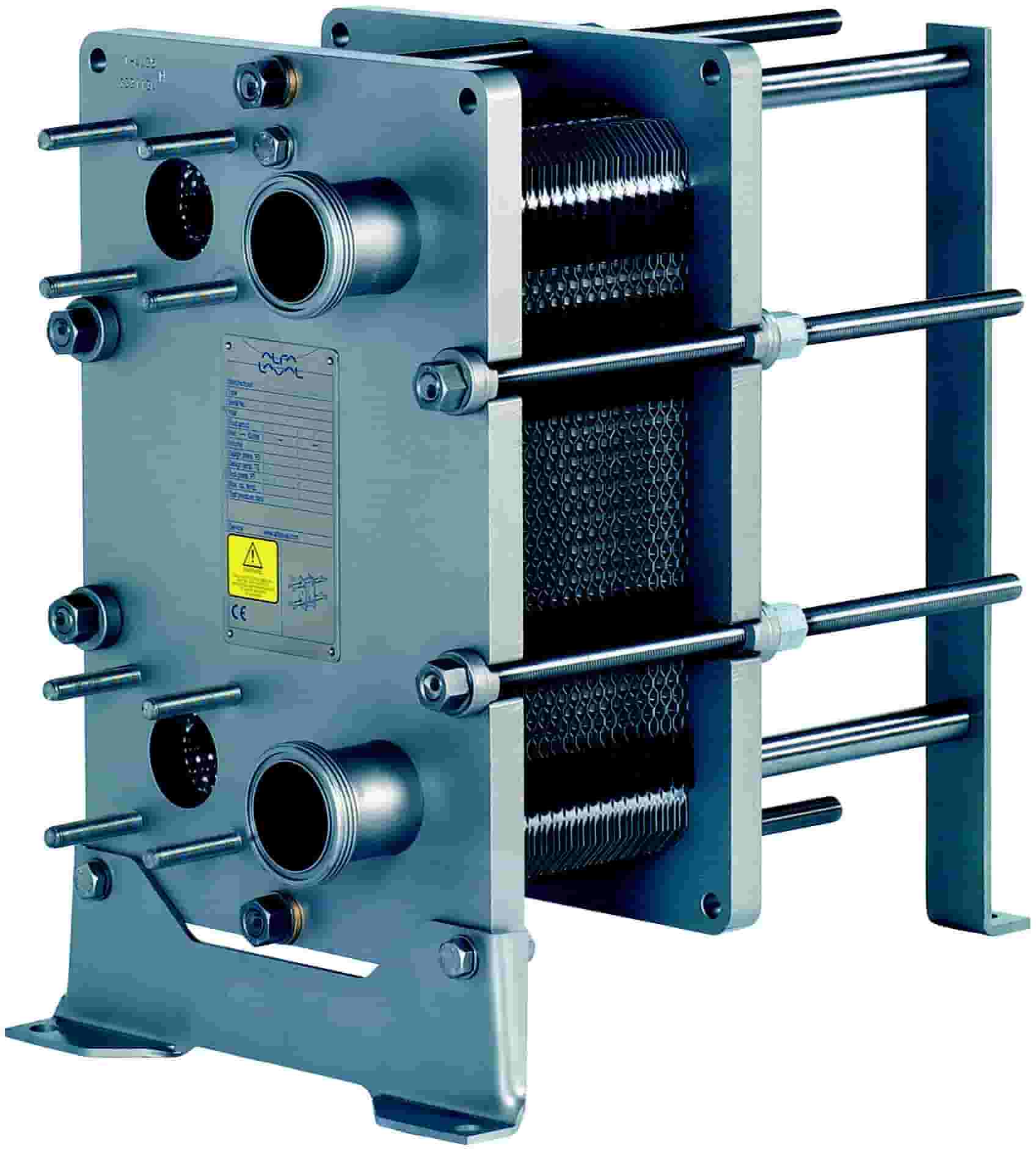

Пластинчатые теплообменники диаметр Ду (DN) 65, мм

Сегмент ИТП и малых ЦТП — пластинчатые теплообменники Ду 65 (DN 65, 2½ дюйма). Нагрузки 1.5-5 МВт. Используются в крупных ИТП многоэтажных домов (свыше 17 этажей), ЦТП жилых массивов, котельных мощностью 3-10 МВт, промышленных теплопунктах. Пластины от 350×900 до 450×1200 мм, количество 80-300, рама длиной 1.0-2.0 м, масса 200-1000 кг. Фланец DN 65 PN16/PN25. Тепловые пункты для DN 65 — это серьёзная техника, при установке нужны тельферная балка и подготовленное основание.

Область применения теплообменников DN 65

• Большие ИТП в домах высотой от 22 этажей — Теплопункты высотных домов на 500-1000 квартир, мощность 2-4 МВт. подробнее
• ЦТП жилых районов — ЦТП, обслуживающие 5-15 многоквартирных домов, мощностью 3-5 МВт.
• Котельные среднего класса — Блочные котельные на газе мощностью 3-10 МВт, предназначенные для микрорайонов. подробнее
• Промышленные ТП — Теплопункты промышленных предприятий, фабрик и логистических центров площадью 50-200 тыс. м².
• Крупные ТРЦ и БЦ — Теплопункты объектов площадью 30-80 тыс. м².
• Больницы и стационары — Отопление и горячее водоснабжение больших медицинских центров.

Как подобрать ПТО DN 65

• Тепловая мощность Q — Основной диапазон — 1.5-5 МВт.
• Расход теплоносителя — 40-100 м³/ч на каждый патрубок.
• Присоединение — Фланец DN 65 PN16/PN25 ГОСТ 12815-80 и СТ РК.
• Размер пластин — 350×900 – 450×1200 мм; поверхность 0.3-0.6 м².
• Число пластин — 80-300 пластин, площадь теплообмена 30-150 м².
• Габариты и вес — рама длиной 1.0-2.0 м, масса 200-1000 кг — потребуется тельферная балка.

Расчёт по: СН РК 4.02-04-2013, СН РК 4.02-01-2011, СН РК 4.01-02-2013, СН РК 4.02-04-2013, ГОСТ 12815-80.

Цена ПТО DN 65

Примерные ценовые диапазоны в зависимости от нагрузки и модели:

• 1.5-2.5 МВт — 500 000 – 1 000 000 ₸. РИДАН НН-19, КС 126, Funke FP31
• 2.5-4 МВт — 1 000 000 – 1 800 000 . РИДАН НН-22, Alfa Laval M15, Sondex S21
• 4-5 МВт — 1 800 000 – 3 000 000 ₸. РИДАН НН-41, Alfa Laval M30, Машимпэкс NT100

Окончательная стоимость определяется после уточнения нагрузки, температурного графика и материала пластин.

Бренды и модели DN 65

• РИДАН НН-19/22/41 — НН-19 — 1-2 МВт, НН-22 — 1.5-3 МВт, НН-41 — 3-6 МВт.
• Alfa Laval M15/M30 — M15 — 1.5-3 МВт, M30 — 3-8 МВт.
• Sondex S21/S31 — S21 — 1.5-3 МВт, S31 — 3-6 МВт.
• Машимпэкс NT100/NT150 — GEA российской сборки — для крупных ЦТП.
• Funke FP31/FP41 — Германия, 1.5-5 МВт.
• КС 126 — Крупная модель КС для казахстанского ЖКХ.
