Пластинчатые теплообменники для воды

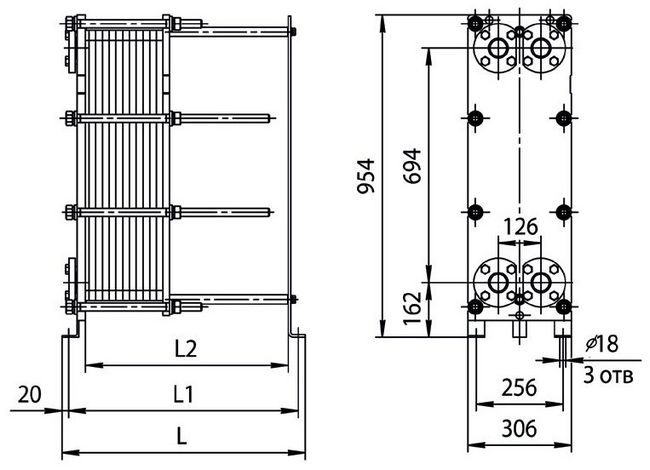

Пластинчатые водяные теплообменники — универсальное решение для контуров «вода-вода»: отопление, ГВС, бассейны, оборотное водоснабжение, технологические линии. Типовая сборка: рама, пакет пластин AISI 316 толщиной 0.5–0.6 мм, уплотнения EPDM; расчёт ведётся по СН РК 4.02-04-2013. Аппарат занимает мало места: ПТО мощностью 500 кВт требует 0.6 м² площади пола, тогда как трубчатый аналог — 5–6 м². Чтобы подобрать оборудование, сначала заполняют опросного листа и теплового расчёта.

Области применения водяных теплообменников

• Отопление: разграничение сетевого и внутреннего контуров — Внутренний контур здания защищён от давления и загрязнений тепловой сети; обычная нагрузка ИТП.. подробнее
• Горячее водоснабжение: нагрев холодной воды до 60–65 °C — Типовое решение для ИТП многоквартирных домов; включается в двухступенчатую смешанную схему.. подробнее
• Подогрев воды бассейна — Тепловая нагрузка 30–300 кВт; пластины из титана, если хлор превышает 1 мг/л..
• Системы оборотного водоснабжения и охлаждения — Работа совместно с градирней либо фоновой водой; оборудование защищается от загрязнений природной воды.. подробнее
• Контур теплового насоса с геотермальным теплообменом — Скважинный контур отделён от внутреннего теплоносителя; применяются компактные модели DN32/50..
• Возврат тепла сточных вод и продувки — Тепловая энергия сбросной воды направляется в первичный контур; экономия энергии достигает 35 %.. подробнее

Как выбрать пластинчатый теплообменник для воды

• Тепловая нагрузка и расход — От 30 кВт до 10 МВт; считают по часовому расходу, учитывая неравномерность.
• Температурный график — Типовые графики 95/70, 110/70, 130/70; в ГВС вторичный контур 5 → 60–65 °C.
• Качество воды — На выбор материала и запас площади влияют жёсткость, концентрация Cl⁻ и pH.
• Материал пластин — Базовый вариант — AISI 316; AISI 304 подходит для технической воды без хлоридов; титан нужен при Cl⁻ > 200 мг/л.
• Расчётное давление — PN10 применяют в отоплении коттеджей, PN16 — типовое решение для ИТП, PN25 — для магистральных сетей.

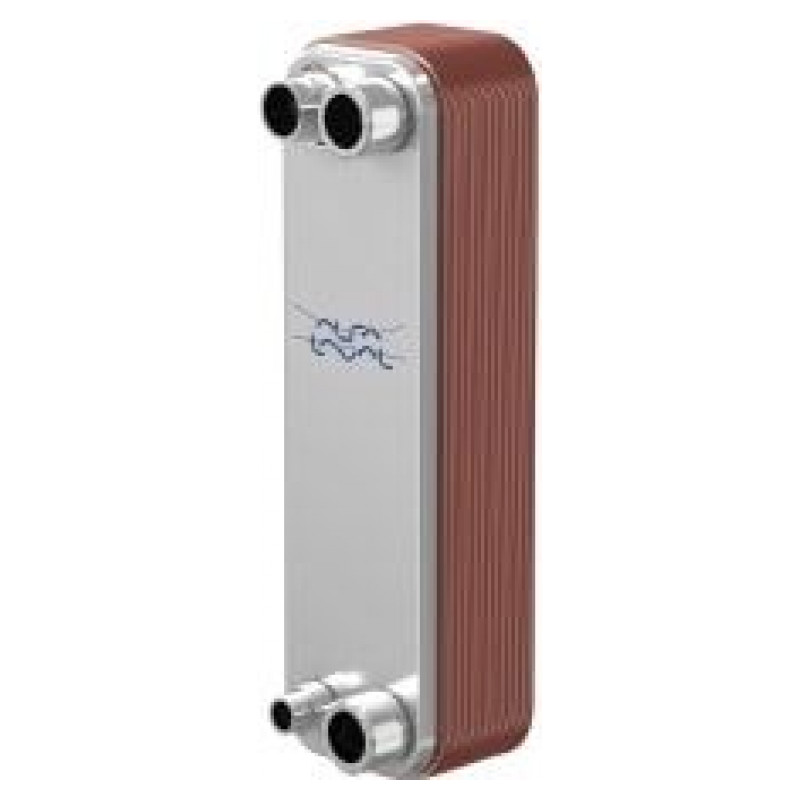

• Тип конструкции — Обычно берут разборный; полусварной ставят при опасности протечек между контурами; моноблок — вариант для коттеджей.

Расчёт по: СН РК 4.02-04-2013, СН РК 4.02-01-2011, СН РК 4.01-02-2013, ГОСТ 27590-2005, стандарты ГОСТ и СТ РК, СН РК.

Цена ПТО для воды

Примерные ценовые диапазоны в зависимости от нагрузки и модели:

• до 100 кВт — 28 000 – 90 000 ₸. РИДАН НН-04, КС 14, Sondex S4, Alfa Laval M3
• 100–500 кВт — 90 000 – 320 000 ₸. РИДАН НН-14, КС 15, Alfa Laval M6, Sondex S7
• 500–2000 кВт — 320 000 – 1 100 000 ₸. РИДАН НН-22/41, Alfa Laval M10/M15, Sondex S14
• от 2 МВт — от 1 100 000 ₸. Alfa Laval M15/M30, РИДАН НН-65, Kelvion NT100

Окончательная стоимость определяется после уточнения нагрузки, температурного графика и материала пластин.

Бренды и модели для воды

• РИДАН НН — НН-04 — НН-65 — полный ряд для любых нагрузок вода-вода; российского производства, прямая замена Alfa Laval.
• КС (Новосибирск) — КС 14, КС 15, КС 21, КС 126 — востребованы в ЖКХ; поставка занимает 1–3 дня.
• Alfa Laval M-серия — M3 — M30 — общемировой стандарт для вода-вода; пластины служат 25+ лет, возможен ремонт.
• Sondex S-серия — S4 — S31 — качество из Дании, разные типы гофр для точного расчёта.
• Funke FP — FP04, FP08, FP14 — надёжность из Германии для ответственных контуров.
• Kelvion (GEA NT) — NT50, NT100 — для промышленных контуров вода-вода мощностью от 1 МВт.

Смежные категории и публикации

• Вода-вода.
• Водоводяные.
• Нагрев и подогрев воды.
• Для ГВС.
• Для отопления.
• Пластины и уплотнения для пластинчатых теплообменников — оригинальные запчасти (EPDM/NBR/FKM), менять каждые 3–5 лет.
• Станции CIP и реагенты для промывки — нужны для разборных ПТО каждые 2–3 года.
