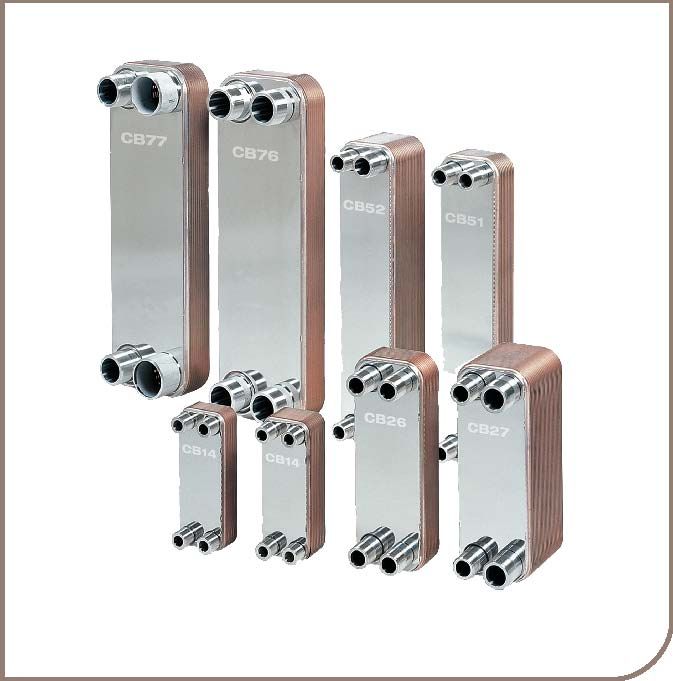

Теплообменники пароводяные

Пластинчатые пароводяные теплообменники применяются для подогрева воды насыщенным либо перегретым паром в ИТП, ЦТП, паровых котельных и технологических линиях. Ключевые черты: значительный температурный напор (пар 130-180 °C против воды 5-95 °C), смена фазы с образованием конденсата, особые запросы к пластинам (нередко AISI 316L) и уплотнениям (FKM/HNBR), верное распределение потоков и установленный конденсатоотводчик. Детальнее в выполнении расчёта теплообменного оборудования и принципах подбора ПТО для котельных.

Области использования пароводяных теплообменников

• ИТП на паровой теплосети — Подогрев отопительной воды и ГВС насыщенным паром 0,5-1,2 МПа в промышленных узлах с паровым теплоснабжением.. подробнее
• Паровые котельные — Подогрев сетевой воды (отопление/ГВС) паром из парового котла посредством ПТО — замена кожухотрубным бойлерам.. подробнее
• Нагрев в технологических процессах на предприятиях — Подогрев технологической воды и растворов паром в пищевой отрасли, химической промышленности, фармацевтике..
• Подогрев деаэратора — ПТО в роли греющего для термического деаэратора питательной воды..
• Пиковый догрев ГВС — ПТО последовательного включения для пиковых нагрузок ГВС от парового резерва.. подробнее
• Подогрев воды в бассейнах / SPA — ПТО греющего контура на пару для больших бассейнов в гостиничных комплексах..

Как выполнить подбор пароводяного ПТО

• Давление пара — Стандартно: 0,1-1,6 МПа (1-16 бар). Расчётное давление ПТО — PN16/25..
• Температура пара — Насыщенный 100-200 °C, перегретый до 250-300 °C — при перегретом паре требуются специальные уплотнения (FKM)..
• Расход пара, кг/ч — Определяется по тепловой нагрузке Q и теплоте конденсации r ≈ 2200 кДж/кг для пара 1 бар..
• Материал пластин — AISI 316/316L — непременно из-за коррозионного воздействия конденсата. Толщина пластин 0,5-0,8 мм..
• Уплотнения — HNBR/FKM (Viton) при температурах >150 °C. EPDM применим до 140-150 °C..
• Конструктивные нюансы — Пар вводится сверху, конденсат отводится снизу. Нужны конденсатоотводчик и обратный клапан. Поверхность — с запасом 20-30%..

Расчёт по: нормы РК по котельным установкам (Котельные) и СТ РК, СН РК 4.02-04-2013, ТР ТС 032/2013, ПБ 10-573-03 (сосуды под давлением пара), ГОСТ 15518-87.

Цена ПТО пароводяные

Примерные ценовые диапазоны в зависимости от нагрузки и модели:

• до 500 кВт — 80 000 – 250 000 ₸. РИДАН НН-19П, Alfa Laval M6 паровое исполнение, КС 14
• 500 кВт – 2 МВт — 250 000 – 700 000 ₸. Alfa Laval M10/M15 для пара, РИДАН НН-41П, Sondex S21
• 2 – 8 МВт — 700 000 – 3 500 000 ₸: Alfa Laval T20/AlfaVap, РИДАН НН-62П, Funke FP14
• 8 – 25 МВт (для магистралей и ТЭЦ) — 3 500 000 – 12 000 000 ₸. Alfa Laval T35/T45 для пара, Sondex S62/S100

Итоговая стоимость определяется после уточнения нагрузки, температурного графика и материала пластин.

Пароводяные бренды и модели

• Alfa Laval: AlfaVap / серия M — AlfaVap — специальная версия для пара, M10/M15 с уплотнениями FKM.
• РИДАН НН-19П/41П — Версия под пар с HNBR/FKM, применяется в ИТП и паровых котельных.
• Sondex: серия S в паровом исполнении — S14/S21/S31 в комплектации для пара, производство Дания.
• Funke FP — FP08/FP14 с HNBR — рассчитаны на пар до 180 °C.
• Kelvion / GEA NT — NT100/NT150 в паровом исполнении, Германия.
• КС паровые — КС 15/21 с уплотнением HNBR — для паровых котельных в сфере ЖКХ.
