Пластинчатые теплообменники пароводяного типа — отдельная категория ПТО, где теплота передаётся при смене агрегатного состояния: пар (насыщенный либо перегретый) в первичном контуре отдаёт тепло и превращается в конденсат, а вода во вторичном контуре нагревается. Такие аппараты обычно ставят в ИТП с паровым теплоснабжением, в паровых котельных, на ТЭЦ и в технологических линиях нагрева. Ключевые условия: пластины только из AISI 316L, прокладки HNBR либо FKM (Viton), пар должен идти сверху вниз к конденсату, а конденсатоотводчик обязателен. Подробнее — в руководстве по выбору ПТО для котельной.
Области применения пароводяных теплообменников
- ИТП, подключённые к паровой теплосети — Для отопления и ГВС вода нагревается насыщенным паром 0,3-1,2 МПа на промышленных узлах, где есть паровое теплоснабжение.. подробнее
- Котельные на пару для небольших и средних объектов — Сетевая вода подогревается в ПТО — это более компактное решение вместо пароводяных бойлеров.. подробнее
- Нагрев в технологических процессах на предприятии — Паром греют воду, растворы и технологические жидкости в пищевой, фармацевтической и химической отраслях..
- Нагрев питательной воды для деаэратора — ПТО-греющий контур для термического деаэратора питательной воды котельной установки..
- ПТО для пикового ГВС с использованием парового резерва — В часы пикового разбора ГВС вода догревается от парового контура.. подробнее
- Санитарная обработка и стерилизация — Техническая вода нагревается паром для станций CIP/SIP в пищевой промышленности..
Как выбрать пароводяной ПТО
- Рабочее давление пара — Обычно 0,1-1,6 МПа (1-16 бар). Для ПТО расчётное давление — PN16/25..
- Температурный режим пара — Насыщенный пар имеет 100-200 °C, перегретый — до 250 °C; при перегреве требуется FKM..
- Расход пара — G_пар = Q / r, при этом r ≈ 2200-2100 кДж/кг при давлении пара 1-5 бар..
- Требования к конструкции — Пар подаётся в верхнюю часть, конденсат отводится снизу. Нужны конденсатоотводчик и обратный клапан. Для слива конденсата при остановке предусматривают дренаж..
- Материалы пластин и прокладок — AISI 316L (обязателен, так как конденсат вызывает коррозию). Прокладки: HNBR при T≤170°С, FKM/Viton при T>170°С..
- Резерв площади поверхности — 20-30% к базовому расчёту — чтобы учесть вибрацию и изменения нагрузки..
Расчёт по: нормы РК по котельным установкам, СН РК 4.02-04-2013, ПБ 10-573-03, ТР ТС 032/2013, ГОСТ 15518-87 и СТ РК.
Стоимость пароводяных ПТО
Примерные ценовые диапазоны в зависимости от нагрузки и модели:
- до 500 кВт — 80 000 – 250 000 ₸. РИДАН НН-19П, Alfa Laval M6 пар, КС 14
- 500 кВт – 2 МВт — 250 000 – 700 000 ₸. Alfa Laval M10/M15 пар, РИДАН НН-41П, Sondex S21
- 2 – 8 МВт — 700 000 – 3 500 000 ₸. Alfa Laval T20/AlfaVap, РИДАН НН-62П, Funke FP14
- 8 – 25 МВт (для магистральных сетей/ТЭЦ) — 3 500 000 – 12 000 000 ₸. Alfa Laval T35/T45 пар, Sondex S62/S100
Итоговая стоимость определяется после уточнения нагрузки, температурного графика и материала пластин.

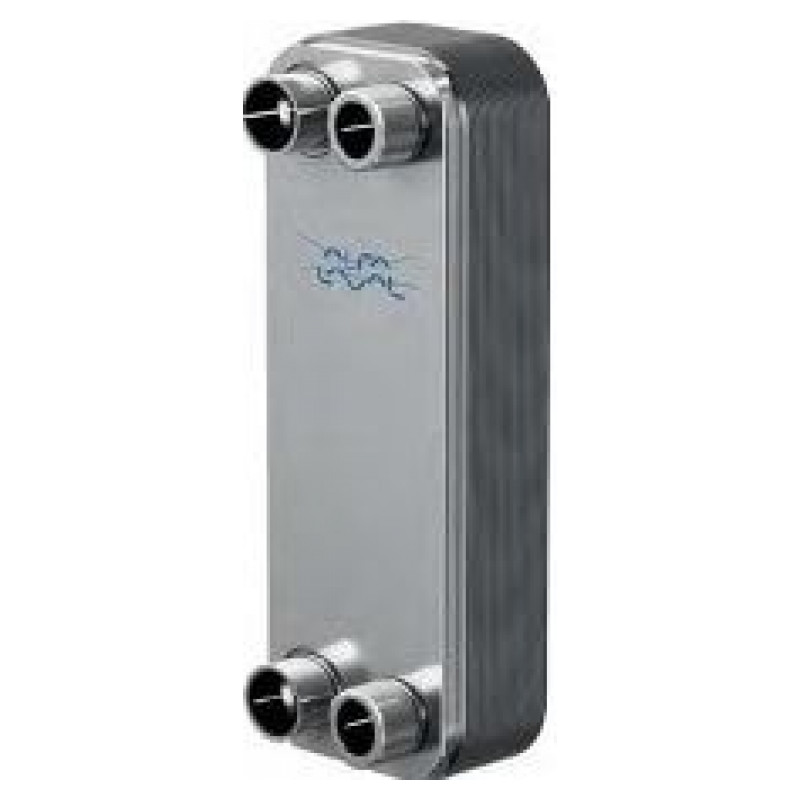

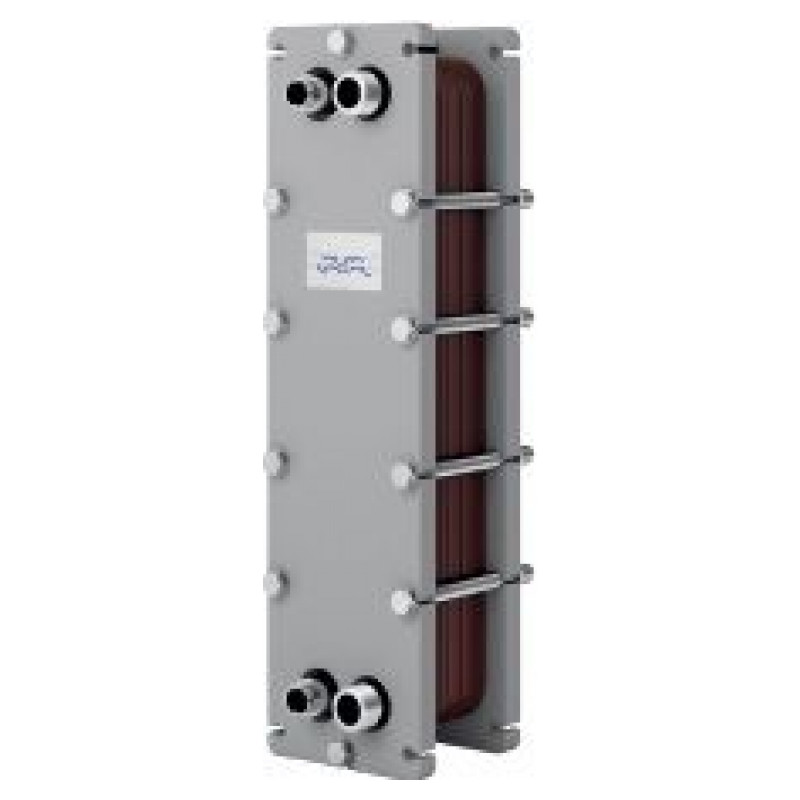

Модели и бренды пароводяных аппаратов
