От того, какой теплообменник выбран, зависит срок службы и эффективность всей инженерной системы — выбор теплообменного аппарата для ИТП многоквартирного домагорячее водоснабжение многоквартирного дома вплоть до промышленного холодильного контура. Неверно выбранная мощность или тип аппарата оборачивается перерасходом энергии до 20-30%, регулярными промывками и досрочным отказом. Ниже — пошаговый алгоритм подбора с фактическими цифрами, нормативами и формулами.
Пример из реальной практики: для горячего водоснабжения офиса площадью 800 м² при пиковом расходе 1,5 м³/ч воды 60 °С (подающая сеть 95 °С) подойдёт разборный пластинчатый аппарат 35-45 кВт на 18-24 пластинах AISI 316. Кожухотрубный вариант аналогичной мощности окажется в 3-4 раза тяжелее и займёт втрое больше площади в техпомещении.
6
видов теплообменных аппаратов закрывают 95% задач
8
показателей требуется для точного расчёта
15-20%
резерв мощности на загрязнение пластин
30 мин
выбор инженером на основе опросного листа
15+ лет
срок службы при корректном подборе
Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя.
6 разновидностей теплообменников: где и какой используют
В зависимости от принципа теплопередачи аппараты подразделяют на рекуперативные (среды разделены стенкой) и регенеративные (среды поочерёдно контактируют с одной поверхностью). 95% задач в ЖКХ, отоплении, промышленности и пищевой сфере решаются шестью группами рекуперативных аппаратов:
Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут. Параметры подбора регламентированы строительными нормами для ИТП. СН РК 4.02-04-2013, СН РК 4.01-02-2013, СН РК 4.02-01-2011 определяют тепловые сети, водопровод и отопление. Для жилого фонда добавляется санитарные правила РК Для промышленных задач — стандарты ГОСТ и СТ РК, СН РК, нормативы уполномоченным органом РК по промышленной безопасности. На практике инженер запрашивает у заказчика опросный лист со списком из восьми ключевых величин. Заполнение опросного листа занимает 10-15 минут.
Универсальный

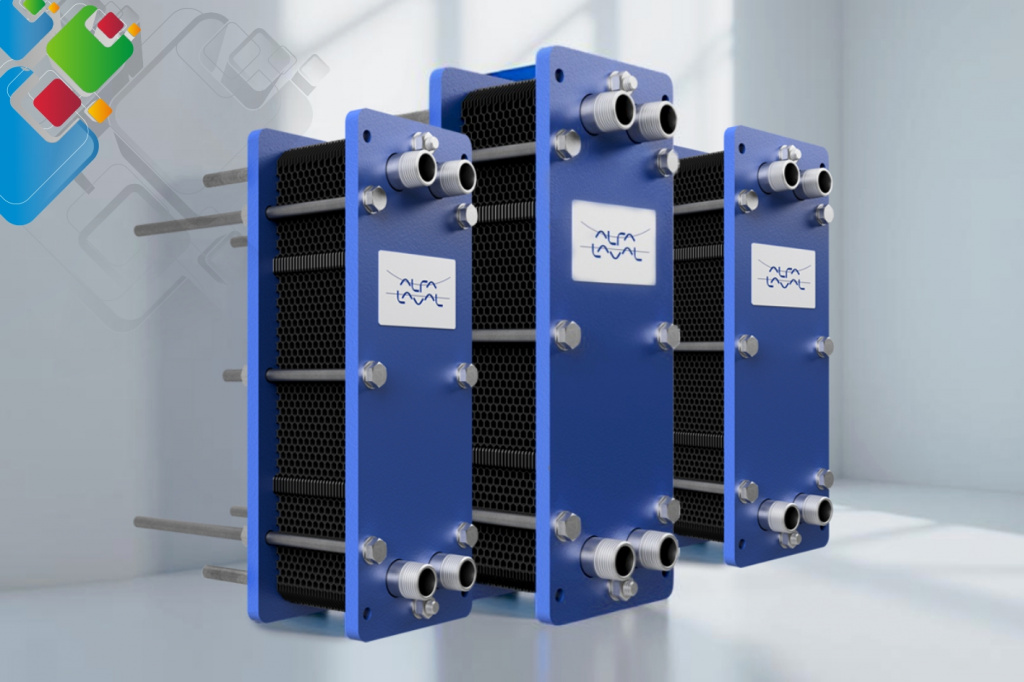

Пластинчатый разборный
Комплект гофрированных пластин AISI 316 с
резиновыми уплотнениями, которые стянуты болтами. Демонтаж занимает 30 минут, плановая промывка — раз в 1-2 года.
Мощность10 кВт - 30 МВт
Давлениедо 25 бар
Температурадо 180 °С
Ресурс15-20 лет
Компактный
Паяный медью пластинчатый
Пластины соединены медной пайкой при 1100 °С. Аппарат компактный, неразборный, рассчитан на высокое давление. Типовое решение для тепловых насосов и малых котельных.
Мощность5-500 кВт
Давлениедо 45 бар
Температурадо 220 °С
Ресурс10-15 лет
Тяжёлые условия
Кожухотрубный
Трубный пучок размещён внутри кожуха. Выдерживает загрязнённые потоки (загрязнённая сетевая вода, нефтепродукты), поддаётся ремонту, работает при высоких давлении и температуре.
Мощность50 кВт - 100 МВт
Давлениедо 64 бар
Температурадо 350 °С
Ресурс25-30 лет
Спец. среды
Спиральный сварной
Используется с агрессивными средами, шламами и осадками. Каналы имеют самоочищающуюся форму. Находит применение в ЦБК, на очистных сооружениях и в металлургии.
Мощность100 кВт - 50 МВт
Давлениедо 40 бар
Температурадо 400 °С
Ресурс20-25 лет
Премиум
Паяный никелем пластинчатый
Вместо медной пайки применена никелевая — для систем, в которых медь подвержена коррозии (аммиак,
морская вода). Стоит на 60-80% дороже медного исполнения, срок службы в 2 раза больше.
Мощность10-300 кВт
Давлениедо 50 бар
Температурадо 250 °С
Ресурс20+ лет
8 величин, нужных для расчёта мощности и площади
Корректный подбор аппарата без этих сведений невозможен — перед коммерческим предложением инженер обязательно их уточнит. Для ИТП параметры заданы в СН РК 4.02-04-2013 (тепловые сети) и СН РК 4.01-02-2013 (внутренний водопровод):
1
Тепловая мощность Q, кВт
Источник — техзадание, договор с теплоснабжающей организацией либо гидравлический расчёт системы. Для ГВС определяется по СН РК 4.01-02-2013 исходя из пикового расхода.
2
Расход греющей среды G1, м³/ч
Приводится в проекте теплового узла. Для пара — в т/ч, с учётом скрытой теплоты парообразования.
3
Расход нагреваемой среды G2, м³/ч
В системе ГВС — общий пиковый расход согласно СН РК 4.01-02-2013. В отоплении — постоянный, определённый гидравлическим расчётом.
4
Температура на входе и выходе
t1', t1'', t2', t2'' — по обоим контурам (°С). По ним находят логарифмический температурный напор и расчётную площадь теплообмена.
5
Рабочее давление P, бар
От P зависят класс корпуса и материал уплотнений. Для сетевой воды типовые значения — 6, 10, 16, 25 бар.
6
Тип теплоносителя
Питьевая или сетевая вода, пар, гликоль (этиленовый/пропиленовый), фреон, минеральное масло, морская вода. От среды зависят материалы пластин и уплотнений.
7
Качество воды
Параметры: жёсткость (мг-экв/л), pH, индексы LSI и RSI. Если вода жёсткая (свыше 7 мг-экв/л), перед аппаратом нужна водоподготовка.
8
Резерв по мощности и загрязнению FF
15-20% сверх расчёта на
накипь, отложения, температурное старение. Показатель FF (Fouling Factor) задан стандартами TEMA.
Дополнительно учитывают запас мощности 15-20% учитывает загрязнение пластин при работе и сезонные изменения нагрузки. Такой резерв является нормативным, а не «перестраховкой»: без него через 1-2 сезона аппарат уже не достигнет расчётной температуры.
Не уверены в расчёте?
Заполните опросный лист — и инженер подготовит подбор в течение 30 минут
Без оплаты и обязательств. Опросный лист включает 8 параметров, перечисленных выше. В подбор войдут модель, стоимость, срок поставки и расчёт окупаемости.
Для пластин доступны AISI 304, 316, титан, инкалой
От материала пластин зависят срок службы и допустимая агрессивность среды. Смена пластин обходится в 40-70% стоимости нового аппарата, так что экономия на материале при подборе — наиболее дорогостоящая ошибка.
Сопоставление материалов по области применения и цене
Стоимость приведена к базовому AISI 304 (×1,0)
AISI 304
×1,0
Для питьевой и тёплой воды без хлоридов. Экономичное решение для контуров отопления. Не подходит для бассейнов и морской воды.
AISI 316
×1,3
Типовой выбор для ИТП, ГВС и технологических линий. Легирован молибденом — сопротивляется умеренной коррозии и хлоридам до 200 мг/л.
AISI 316L
×1,4
Модификация 316 с пониженным углеродом. Коррозионная стойкость сварных соединений сохраняется. Используется в пищевой и фармацевтической отраслях.
254 SMO
×3,5
Сталь супераустенитного класса. Не поддается воздействию морской воды, отбеливающих средств, кислот. Находит применение в судостроении и целлюлозно-бумажном производстве.
Титан Grade 1
×4,0
Оптимальное решение для бассейнов с хлорированной водой, морской среды, химических реагентов. Срок службы в агрессивных условиях — 20+ лет.
Hastelloy / Inconel
×8-12
Сплавы на основе никеля для химической отрасли: горячие кислоты, щелочи, аммиак. Используются исключительно тогда, когда титан применить нельзя.
Сопоставление материалов по стоимости и сроку службы
Базовая стоимость AISI 304 принята за 100%, ресурс — относительно среднего по AISI 316.
AISI 304 — распространенная нержавеющая сталь
100% цена · 60% ресурс
AISI 316 — универсальное решение для хлоридных сред
130% цена · 100% ресурс
AISI 316L — уменьшенная доля углерода
140% цена · 115% ресурс
254 SMO — суперсплав для морской воды
280% цена · 180% ресурс
Титан Gr.1 — бассейны, хлорсодержащие среды
450% цена · 250% ресурс
Hastelloy C-276 — кислоты, химическая промышленность
800% цена · 300% ресурс
Цены на различные варианты исполнения в каталоге: пластинчатые, паяные, кожухотрубные.
Уплотнительные элементы: NBR, EPDM, FKM, HNBR
Уплотнения эксплуатируются в более тяжелых условиях, нежели пластины: они соприкасаются с двумя средами одновременно и непрерывно подвергаются сжатию и расширению. Периодичность замены — 5-7 лет вне зависимости от износа пластин.
| Материал |
Применение |
Температура |
Среды |
Ресурс |
| NBR (нитрильный каучук) | Питьевая вода, отопление | до 120 °С | Вода, минеральные масла, гликоли | 5-7 лет |
| EPDM (этилен-пропиленовый) | Тепловые насосы, ГВС, ИТП | до 150 °С | Пар, горячая вода, химические среды без жиров | 5-7 лет |
| HNBR (гидрированный нитрильный) | Холодильная техника | до 160 °С | Гликоли, фреоны при низких T | 7-10 лет |
| FKM / Viton (фторкаучук) | Хим. промышленность | до 200 °С | Ароматические углеводороды, кислоты, фреоны | 8-12 лет |
| Vulcan (термостойкий EPDM) | Пар высокого давления | до 180 °С | Дистиллят, перегретый пар | 5-8 лет |
Стандартные ситуации — какой теплообменник для какой цели
ГВС для многоквартирного дома
Пластинчатый разборный, 80-500 кВт. Уплотнения EPDM, пластины AISI 316. Промывка с разборкой каждые 1-2 года.
Критерий: максимальный расход ГВС согласно СН РК 4.01-02-2013. Марки: РИДАН, Funke, Alfa Laval, Машимпэкс.
Пластинчатый паяный, 30-60 кВт. Малогабаритный, размещается в котельной у стены. Обслуживание не требуется.
Расчет: 80-100 Вт на 1 м² для утепленного дома. Марки: SWEP, Kaori, Danfoss, Alfa Laval CB.
Пластинчатый из титана либо инкалоя. Хлорированная вода выводит из строя AISI 316 за 1-2 сезона.
Расчет: 0,5-1 кВт на 1 м³ для закрытого, 1,5-2 кВт для открытого бассейна.
Сочетание: пластинчатый для ГВС + кожухотрубный для отопительного контура при давлении свыше 16 бар.
Согласно проекту ИТП, согласованному с ТСО. Марки: Danfoss, Машимпэкс, ТТАИ, Alfa Laval.
Тепловой насос (обогрев/охлаждение)
Пластинчатый паяный, 10-100 кВт для контура фреон-вода. Уплотнения HNBR, пайка медная или никелевая.
Выбор по холодопроизводительности компрессора с запасом 10%. Марки: SWEP, Kaori, Danfoss.
Пищевая промышленность (пастеризация)
Пластинчатый AISI 316L с уплотнениями, сертифицированными FDA. Регулярная CIP-мойка щелочью и кислотой.
Норматив: 3-A Sanitary Standards 11-08. Марки: Alfa Laval, GEA, Tetra Pak.
Оперативный подбор типа под задачу
Если задача —
ГВС жилого дома
→ Пластинчатый разборный, 80-500 кВт, AISI 316, EPDM. Промывка каждые 1-2 года.
Если задача —
Отопление коттеджа
→ Паяный медью, 30-60 кВт, малогабаритный, обслуживание не требуется.
Если задача —
Бассейн с хлором
→ Титан Gr.1 или инкалой 825 — AISI 316 выходит из строя за 1-2 сезона.
Если задача —
Промышленный пар
→ Кожухотрубный, до 64 бар, 350 °С. Выдерживает загрязненную сеть.
Если задача —
Пищевая пастеризация
→ Пластинчатый с сертификатом 3-A, AISI 316L, EPDM-FDA.
Если задача —
Охлаждение жидкости
→ Паяный либо разборный. Контур гликолевый или фреоновый.
Изготовители теплообменников: специализация и сопоставление
В Казахстане работают более 15 изготовителей. Их можно разделить на три категории — европейские (премиальный сегмент, инженерные решения), российские (импортозамещение, невысокая стоимость) и азиатские (оптимальное соотношение цены и качества). От выбора марки зависят цена (разница 30-200%), сроки поставки и наличие запчастей.
| Производитель |
Происхождение |
Специализация |
Срок поставки |
Цена |
| КС НАШ БРЕНД | Россия (ТПЛ-Сервис) | Пластинчатые и кожухотрубные теплообменники полного цикла, собственное производство, ремонт и сервис | 1-3 нед | ×0,9-1,1 |
| Alfa Laval | Швеция | Полный ассортимент: ПТО, КТО, спиральные, пищевые | 4-12 нед | ×2,0-2,5 |
| Funke | Германия | Паяные и разборные пластинчатые | 6-10 нед | ×1,8-2,2 |
| Danfoss / Sondex | Дания | Тепловые пункты под ключ, ПТО для ИТП | 4-8 нед | ×1,7-2,0 |
| SWEP | Швеция | Паяные для компактных котельных и тепловых насосов | 4-6 нед | ×1,5-1,8 |
| РИДАН | Россия | Разборные ПТО, прямой аналог Alfa Laval | 2-3 нед | ×1,0-1,2 |
| ТТАИ | Россия | Кожухотрубные ТеФо для ЖКХ, ИТП, промышленности | 2-4 нед | ×0,9-1,1 |
| Этра | Россия | Разборные ПТО, ремонтопригодная конструкция | 3-5 нед | ×1,0-1,2 |
| Машимпэкс | Россия (GEA) | Пластинчатые ПТО, сборка по лицензии | 2-4 нед | ×1,1-1,4 |
| Kaori | Тайвань | Бюджетный сегмент, паяные для теплонасосов | 4-8 нед | ×0,9-1,3 |
| Hisaka | Япония | Премиум-ПТО для химической и пищевой отраслей | 8-14 нед | ×1,8-2,3 |
В госпроектах с условием импортозамещения применяются исключительно российские марки (РИДАН, Этра, ТТАИ, Машимпэкс). Для коммерческих задач с коротким сроком поставки лучше всего подходят РИДАН или ТТАИ — 2-4 недели, тогда как европейские — 6-12 недель.
Образец расчета по уравнению теплового баланса
Принцип теплопередачи через пластины
Противоток дает максимальную ΔT и КПД до 95%. Детальнее — работа теплообменника.
Основное уравнение — тепловой баланс. Тепловая мощность Q вычисляется через расход среды G, удельную теплоемкость c и перепад температур ΔT:
Формула: Q = G × c × ΔT
где Q — тепловая мощность [кВт], G — массовый расход среды [кг/с], c — удельная теплоемкость [кДж/(кг·°С)], ΔT — перепад температур на входе и выходе [°С].
Пример расчёта для ГВС офисного здания:
- Максимальный расход горячей воды: G = 1,5 м³/ч = 0,417 кг/с (для воды при 60 °С)
- Удельная теплоемкость воды: c = 4,19 кДж/(кг·°С)
- Нагрев от 5 °С до 60 °С: ΔT = 55 °С
- Q = 0,417 × 4,19 × 55 = 96 кВт — мощность
- С учетом 20% запаса на загрязнение: Q итог = 96 × 1,2 = 115 кВт
Для мощности 115 кВт выбирается разборный пластинчатый теплообменник с площадью теплообмена 2,5-3,5 м² (точная площадь определяется температурным графиком подающей сети и коэффициентом теплопередачи K, как правило, 3000-5000 Вт/(м²·°С) для воды-воды).
Методика выбора теплообменника за 6 шагов
1
Тип задачи
Отопление, ГВС, бассейн или промышленный контур
2
Параметры
Сбор 8 основных параметров из ТЗ или проекта
3
Тип аппарата
Паяный, пластинчатый или кожухотрубный
4
Материалы
Материал пластин и вид уплотнений под среду
5
Расчёт
Мощность, площадь, количество пластин, ΔT
6
Закупка
Сроки и доставка, согласование КП
8 распространенных ошибок при подборе
1
«Возьмем с запасом ×2 — пусть будет»
Избыточный запас ведет к работе в неоптимальном режиме: усиленное отложение накипи, слабая теплопередача при низких нагрузках, перерасход теплоносителя. Норма — 15-20% сверх расчета, не более.
2
Пренебрежение качеством воды
Без расчета индексов LSI/RSI и анализа жесткости даже верно подобранный аппарат за полгода покрывается накипью. Для жесткой воды (свыше 7 мг-экв/л) необходима водоподготовка — умягчитель или обратный осмос.
AISI 304 в системе с хлоридами или морской водой выходит из строя за 6-12 месяцев. Титан или инкалой дороже на 30-50%, но служат 15+ лет — окупаются при первой замене.
4
Выбор по площади, а не по мощности
Площадь пластин определяется ΔT и коэффициентом теплопередачи; одинаковая площадь у двух аппаратов с разной геометрией дает разную мощность. Сначала расчет мощности — затем подбор площади.
5
Приобретение б/у без диагностики
Пластины могут выглядеть целыми, но иметь микротрещины и износ уплотнений. Затраты на переборку и замену EPDM-уплотнений на б/у аппарате часто составляют 60-70% от стоимости нового.
6
Несовпадение резьб и фланцев присоединения
Европейские и российские изготовители используют разные стандарты фланцев (DIN, ГОСТ, ANSI). Несовпадение требует переходников или сварных переходов — дополнительные расходы и возможная точка отказа.
7
Пренебрежение сезонными колебаниями
Температурный график подающей сети зимой и летом отличается на 20-30 °С. Аппарат, выбранный по среднему значению, в сильные морозы не достигнет расчетной температуры. Расчет выполняют для самых жестких условий.
8
Монтаж без обвязки и фильтрации
Для любого теплообменного аппарата на входе каждого контура обязательны фильтры предварительной (500-1000 мкм) и финишной (50-100 мкм) очистки. Если их нет, уже первый слой отслоившейся сетевой накипи забивает каналы между пластинами.
Чек-лист: подбор за 10 шагов
Поэтапная методика корректного подбора
- Сначала уточните назначение: ГВС, отопление, технологический контур, охлаждение или пастеризация.
- Подготовьте 8 параметров (перечень приведён выше) — без них не обходится ни один расчёт.
- Определите тепловую нагрузку Q по зависимости Q = G × c × ΔT, затем заложите запас 15-20% на загрязнение.
- Подберите исполнение под рабочие условия: разборный или паяный пластинчатый, кожухотрубный, спиральный, витой.
- Материал пластин выбирайте по агрессивности среды: AISI 304/316/316L/254 SMO/титан/Hastelloy.
- Уплотнения подбирайте с учётом температуры и характера среды: NBR/EPDM/HNBR/FKM.
- Проведите анализ воды (жёсткость, pH, хлориды); если нужно, предусмотрите водоподготовку.
- Выбирайте изготовителя, учитывая сроки поставки, наличие запчастей и требования по импортозамещению.
- Соберите 2-3 коммерческих предложения и сопоставьте не только стоимость, но и технические данные (площадь, толщину пластин, гарантийные условия).
- Предусмотрите обвязку: фильтры, регулирующую арматуру, манометры, термометры, обратные клапаны.
Распространённые вопросы (12 ответов)
Допустим ли самостоятельный подбор теплообменника по таблицам?
Если речь о стандартных случаях (ГВС для коттеджа, отопление квартиры), можно воспользоваться упрощёнными формулами и онлайн-калькуляторами. Для промышленных или коммерческих объектов требуется инженерный расчёт с учётом изменения расхода, температурного графика тепловой сети и качества воды. На сложных системах самостоятельный выбор обычно приводит к повторной покупке уже через 1-2 сезона.
В чём разница между подбором для отопления и для ГВС?
В системе ГВС расход меняется (максимум утром и вечером), в отоплении он стабилен. Аппарат для ГВС выбирают по пиковой нагрузке с запасом согласно СН РК 4.01-02-2013, а отопительный — на расчётный режим с минимальным запасом. Один теплообменник на оба контура ставить недопустимо: большую часть времени он будет работать с недогрузкой.
Что критичнее: площадь пластин или их толщина?
Толщина (0,4-0,8 мм) определяет срок службы и предельное рабочее давление, а площадь — тепловую мощность. Порядок действий: сначала вычисляют площадь под требуемую мощность, затем выбирают толщину пластин под давление контура. Экономия на толщине ради снижения цены обернётся отказом аппарата при первом же гидроударе.
Какой срок службы до замены теплообменника?
Если аппарат выбран верно и регулярно промывается: разборный пластинчатый служит 15-20 лет, паяный пластинчатый — 10-15 лет, кожухотрубный — 25-30 лет. Уплотнения EPDM/NBR/VITON подлежат замене каждые 5-7 лет. При ошибке в подборе ресурс падает в 2-3 раза.
Допустимо ли применять один теплообменник и для отопления, и для ГВС?
С технической точки зрения — нет: контуры с различными температурами и графиками расхода должны обслуживаться отдельными аппаратами. В ИТП устанавливают два теплообменника, работа которых синхронизируется контроллером (например, Danfoss ECL Comfort). Для жилых объектов это требование СН РК 4.02-04-2013.
Какие температура и давление разрешены для разных исполнений?
Для разборного пластинчатого — до 180 °С / 25 бар; для паяного медью — до 220 °С / 45 бар; для паяного никелем — до 250 °С / 50 бар; для кожухотрубного — до 350 °С / 64 бар; для сварного спирального — до 400 °С / 40 бар.
Что означает индекс LSI и для чего его рассчитывать?
LSI (Langelier Saturation Index) — это индекс насыщения карбонатом кальция. Если LSI выше 0, вода склонна образовывать накипь, если ниже 0 — провоцирует коррозию металла. Для теплообменников допустимый диапазон: от -0,5 до +0,5. Определяется по формуле LSI = pH − pHs. Расчёт LSI перед подбором позволяет сэкономить до 30% эксплуатационных затрат.
Допустима ли замена разборного пластинчатого на паяный той же мощности?
Лишь при условии, что рабочее давление это допускает (паяный выдерживает до 45 бар) и не нужна регулярная разборка для очистки. Паяный аппарат нельзя чистить механически — только химическим способом CIP. Если сетевая вода загрязнена, замена обернётся ускоренным загрязнением и снижением КПД.
С какими проблемами сталкиваются при жёсткой воде?
Жёсткая вода (более 7 мг-экв/л) образует накипь на пластинах. Каждый миллиметр накипи снижает теплопередачу на 10-15%. Через 6-12 месяцев работы без водоподготовки КПД падает на 40-50%, требуется промывка с разборкой или агрессивная CIP-промывка. Решение — установка умягчителя на входе.
Что обойдётся дешевле: европейский или российский теплообменник?
Аппараты из России (РИДАН, Этра, Машимпэкс) на 30-50% дешевле европейских (Alfa Laval, Funke) при сопоставимых параметрах. Срок поставки в 2-3 раза меньше (2-4 недели против 6-12). Гарантийное обслуживание в Казахстане — без ожидания зарубежных запчастей. Для государственных проектов и импортозамещения в Республике Казахстан такие поставки зачастую безальтернативны.
Стоит ли предусматривать резервирование теплообменника по схеме N+1?
На критически важных объектах (больницы, дата-центры, производства непрерывного цикла) — да, нужна схема N+1 с автоматическим переключением. Для жилых ИТП и коммерческих объектов, где допустима остановка на 4-8 часов, хватит одного аппарата с быстрым доступом для разборки и промывки.
Что ещё входит в стоимость монтажа, кроме теплообменника?
Обвязка (фильтры, клапаны, манометры) — 15-25% от стоимости аппарата. Монтаж и пусконаладка — 10-20%. Автоматика и КИП — 20-30% (для ИТП). В итоге полная цена объекта обычно в 1,5-2 раза превышает стоимость самого теплообменника.
Глоссарий терминов
ΔTln
Логарифмический температурный напор — усреднённая разность температур греющей и нагреваемой сред. Применяется при вычислении площади теплообмена.
Коэффициент K
Коэффициент теплопередачи, Вт/(м²·°С). Определяется типом аппарата, материалом и чистотой пластин. Для схемы вода-вода в ПТО составляет 3000-5000.
Fouling Factor
Коэффициент загрязнения. Принимает во внимание накипь и отложения, возникающие при работе. Для различных сред регламентируется TEMA.
CIP
Cleaning-In-Place — промывка без разборки растворами щёлочи и кислоты. Используется для паяных ПТО и на пищевых производствах.
ИТП
Индивидуальный тепловой пункт — комплекс для подачи тепла от магистрали к потребителям одного здания.
ЦТП
Центральный тепловой пункт — аналогичная установка, но обеспечивает несколько зданий микрорайона.
ΔP
Гидравлическое сопротивление аппарата, кПа. Учитывается при подборе циркуляционного насоса. Для пластинчатого ПТО норма — 20-50 кПа.
EPDM, NBR, FKM
Виды каучуковых уплотнений: этилен-пропиленовые, нитрильные, фторкаучуковые. Отличаются термостойкостью и стойкостью к средам.
Т
Кто отвечает за подбор
Инженеры компании teploobmennic.kz
Специалисты компании имеют 15+ лет опыта в проектировании ИТП, ГВС, технологических линий и промышленных холодильных контуров. Подбор ведём по СН РК 4.02-04-2013, СН РК 4.01-02-2013, ТР ТС 032/2013 для сосудов под давлением и TEMA для кожухотрубного оборудования. Работаем напрямую с РИДАН, Funke, Danfoss, Alfa Laval, Машимпэкс, ТТАИ, SWEP, Kaori. С государственным сектором заключаем договоры в рамках 44-ФЗ и 223-ФЗ.
Заказать расчёт у инженера
Для точного подбора оборудования заполните опросный лист со списком из 8 параметров выше — или свяжитесь с инженером напрямую. Подбор и коммерческое предложение предоставляем в течение 30 минут в рабочее время. Гарантия на оборудование — до 3 лет, доставка по Казахстану и СНГ от 3 дней.
Звонок бесплатный по РК
+7 (727) 310-71-46
Либо отправьте сообщение в чат справа — инженер ответит в течение 15 минут
Специалисты ТПЛ-Сервис выполнят подбор аппарата для вашей системы: определят мощность по температурному графику и расходам, сопоставят несколько исполнений и производителей — Alfa Laval, Funke, Kelvion, РИДАН, ЭТРА либо КС нашего изготовления. Закрываем задачи отопления, ГВС, вентиляции и технологических контуров мощностью от 10 кВт до 10+ МВт. Расчёт бесплатный, занимает 1-3 рабочих дня — пришлите опросный лист на info@teploobmennic.kz.
