Реконструкция и модернизация теплового пункта (ТП)
Модернизация и переустройство теплового пункта (ТП) — это целый спектр мероприятий, направленных на избавление от устаревшего как морально, так и физически оборудования: вместо центрального теплового пункта (ЦТП) обустраивается индивидуальный (ИТП), кожухотрубные подогреватели меняются на пластинчатые теплообменники, внедряется автоматика погодного регулирования, монтируется узел учёта в соответствии с Законом РК № 541-IV «Об энергосбережении». В Казахстане свыше 95% тепловых пунктов, возведённых до 2005 года, исчерпали проектный ресурс — благодаря модернизации удаётся сэкономить от 20 до 50% теплоэнергии, затраты окупаются за 2–5 лет, а срок службы узла увеличивается на 20 лет и более. В данной статье инженеры компании ТПЛ-Сервис рассматривают задачи реконструкции, четыре этапа выполнения работ, перечень заменяемого оборудования, способы финансирования и типичные показатели окупаемости для жилых, бюджетных и коммерческих объектов.
Для чего нужна модернизация теплового пункта
Основная часть действующих в Казахстане тепловых пунктов была спроектирована и возведена ещё в советскую эпоху — с 1970 по 1990 год. На балансе ресурсоснабжающих организаций, коммунальных предприятий и управляющих компаний до сих пор числятся десятки тысяч ЦТП и ИТП с оборудованием, устаревшим физически и морально: чугунные секционные теплообменники, задвижки с ручным приводом, элеваторные узлы, показывающие манометры. Износ подобного узла достигает 80–95%, а удельный расход тепла у него в 1,5–2 раза больше, чем у современного.
По сведениям профильных министерств, свыше 95% тепловых пунктов, находящихся в эксплуатации более 20 лет, не отвечают актуальным требованиям СН РК 4.02-04-2013 «Тепловые сети» и СН РК 4.02-04-2013 «Проектирование тепловых пунктов», а также положениям СТ РК. Чугунные кожухотрубные подогреватели (типа ПВ, ПП) показывают коэффициент теплопередачи 700–1200 Вт/(м²·К), тогда как современные пластинчатые теплообменные аппараты — 3000–6500 Вт/(м²·К), что означает в 4–6 раз более высокую эффективность.
Ключевые причины обновления
- Физическое устаревание — корпуса теплообменников проржавели, уплотнения задвижек текут, насосы исчерпали ресурс. Аварий в отопительный сезон не избежать.
- Низкий КПД — устаревшее оборудование потребляет на 30–50% больше тепла, чем современное. Этот перерасход оплачивает конечный потребитель.
- Отсутствие регулирования или его плохое качество — без погодозависимой автоматики теплопункт «перегревает» здание при потеплении и недогревает при морозе.
- Невозможность вести учёт — старые теплопункты не имеют коммерческих узлов учёта, поэтому расчёт идёт «по нормативу», а не по факту.
- Нормы Закон РК № 541-IV «Об энергосбережении» «Об энергосбережении и повышении энергоэффективности» — закон предписывает оснастить объекты узлами учёта и принять меры по снижению потребления.
- Претензии жильцов и арендаторов — «холодные батареи», «еле тёплая горячая вода», «гул в трубах» — подобные вопросы устраняются на уровне теплопункта.
О главных функциях теплового пункта подробнее рассказано в статье «Устройство и принципы работы теплового пункта», а о том, какие выгоды приносит переход с ЦТП на ИТП, — в публикации «Что даёт установка ИТП».
Важно: обновление теплового пункта — не «капитальный ремонт» в понимании заделывания прорех, а смена технологической схемы. Устаревшее оснащение разбирают, вместо него монтируют современный блочно-модульный комплекс с автоматикой, насосами, оснащёнными частотным регулированием, и коммерческим учётом.
Для чего реконструируют тепловой пункт
Обновление теплопункта всегда ведётся под определённый перечень задач. Когда готовится техническое задание, заказчик вместе с проектировщиком утверждает цели: именно они определяют объём работ и смету. Ниже — типовые задачи, которые закрывает модернизация.
1. Отказ от ЦТП в пользу ИТП
ЦТП обеспечивает теплом несколько домов по четырёхтрубным сетям, где потери достигают 15–25%. ИТП размещают в подвале отдельного здания, он получает ресурс от двухтрубной магистрали и раздаёт тепло непосредственно внутри объекта. Замена ЦТП на ИТП — наиболее частая задача модернизации в жилом фонде. Детальнее — «ИТП для многоквартирного дома».

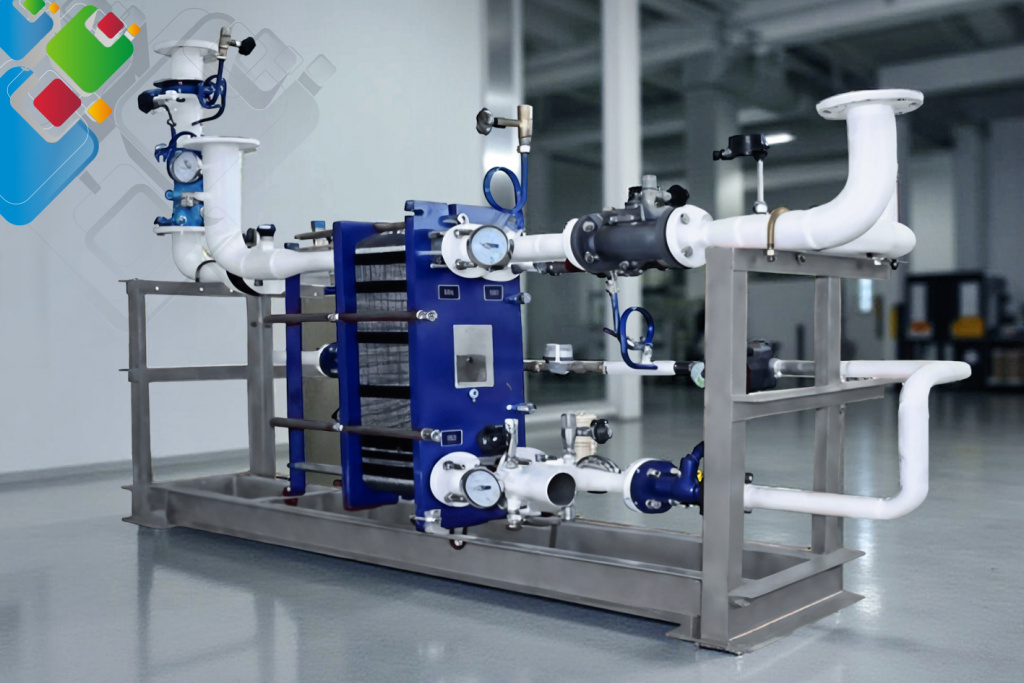

2. Замена кожухотрубных подогревателей пластинчатыми
Такая замена — основа любых работ по обновлению. Вместо кожухотрубного ППТ-25-7 ставят разборный пластинчатый РИДАН XGC-26 либо Alfa Laval M10 аналогичной мощности, при этом размеры уменьшаются в 5–7 раз. Высвобождается площадь, сокращается обслуживание, растёт КПД, облегчается промывка. Смотрите «Замена теплообменного аппарата».
3. Монтаж автоматики погодного регулирования
Контроллер, получая данные с наружного датчика температуры, непрерывно меняет температуру теплоносителя на подаче в отопительную систему. За отопительный сезон это приносит 15–25% экономии лишь за счёт ликвидации «перетопов» в переходный период.
4. Оборудование коммерческого узла учёта тепловой энергии
в соответствии с Законом РК № 541-IV «Об энергосбережении» прибор учёта необходим на всех объектах, где тепловая нагрузка превышает 0,2 Гкал/час. Если коммерческий учёт отсутствует, начисления делают «по нормативу», а он обычно на 10–30% больше фактического потребления.
5. Смена зависимой схемы на независимую
При зависимой схеме теплоноситель идёт из магистрали через элеватор непосредственно в радиаторы. Такой подход устарел, но всё ещё встречается. Переход на независимую схему с пластинчатым теплообменником отделяет внутренний контур дома от магистрального: уменьшается гидравлическая нагрузка на радиаторы, увеличивается их срок службы, появляется возможность точной регулировки. О схемах детально в статье «Как работает индивидуальный тепловой пункт».
6. Оснащение циркуляционных насосов частотными преобразователями
Частотно-регулируемые насосы при одинаковой гидравлической работе расходуют электроэнергии на 30–40% меньше, чем нерегулируемые. На крупных теплопунктах годовая экономия достигает от 50 до 300 тысяч тенге.
7. Монтаж второго подогревателя ГВС
Двухступенчатая схема ГВС, включающая предварительную и основную ступени, обеспечивает более ровную температуру горячей воды и позволяет сберечь до 10% тепловой энергии. Для чего требуется второй ПТО, подробно рассматриваем в публикации «Зачем в ИТП нужен второй теплообменник».
Реконструкция в четыре этапа
Обновление теплопункта идёт строго по порядку: обследование, проектирование, реализация (демонтаж и монтаж), пусконаладка (ПНР). У каждого этапа есть нормативно закреплённый итог, который оформляют актом.
Этап 1. Энергоаудит (2–4 недели)
По результатам обследования готовят отчёт, включающий дефектную ведомость и рекомендации. За основу берут стандарты ГОСТ и СТ РК, СН РК 4.02-01-2011 и соответствующие СТ РК.
- Анализ проектной документации действующего теплопункта
- Измерение фактических расходов и перепадов давления
- Тепловизионное обследование оборудования и сетей
- Разбор истории аварий и нештатных ситуаций
- Утверждение с ресурсоснабжающей организацией граничных параметров
Этап 2. Проектные работы (1–3 месяца)
Готовится пакет проектной документации: технические условия, тепломеханические схемы (ТМ), электрооборудование (ЭО), автоматика и КИП (ИТП), сметы. Проект согласуют с теплоснабжающей организацией, при необходимости он проходит экспертизу. Детальнее — «Как проектируют индивидуальный тепловой пункт».
Этап 3. Практическая реализация: демонтаж и монтаж (2–8 недель)
Работы стараются проводить в межотопительный сезон (с мая по сентябрь), чтобы здание не осталось без тепла. Устаревшее оборудование разбирают, вместо него ставят новое — либо отдельными компонентами со сборкой на месте, либо в виде блочно-модульного теплопункта (БМТП) заводской готовности.
- Отключение и слив теплоносителя из действующих контуров
- Разборка кожухотрубных подогревателей, элеваторных узлов и задвижек
- Установка нового пластинчатого теплообменника, насосного блока и шкафа автоматики
- Прокладка кабельных линий для датчиков и приводов
- Монтаж узла учёта тепла
- Гидравлические испытания давлением 1,25 от рабочего
Этап 4. Пусконаладка (1–2 недели)
В ПНР входят заполнение системы, удаление воздуха, вывод на рабочие параметры, настройка температурного графика контроллера, балансировка насосов с ЧРП, пломбировка узла учёта. По завершении подписывают акт ввода в эксплуатацию. О дальнейшем обслуживании подробно — «Обслуживание и эксплуатация теплового пункта».
Какое оборудование меняют в типовом проекте
В ходе комплексного обновления современного теплового пункта меняют почти все узлы, за исключением строительных конструкций и вводов от магистральных сетей. Набор оборудования определяется мощностью объекта, выбранной схемой — зависимой либо независимой — и присутствием контура горячего водоснабжения.
| Узел | Было | Стало | Эффект |
|---|---|---|---|
| Теплообменник для системы отопления | ППТ-25 кожухотрубного типа | Разборные пластинчатые модели РИДАН XGC, а также Alfa Laval M и Funke FP | КПД выше на 35%, габариты сокращены на 80% |
| Теплообменник горячего водоснабжения | Водо-водяной скоростного типа | Паяный либо разборный пластинчатый для ГВС | Температурная стабильность выше на 25% |
| Насосы циркуляционного типа | К80, КМ — без регулирования | Grundfos Magna и Wilo Stratos, оснащённые ЧРП | Расход электроэнергии меньше на 35% |
| Устройство регулирования температуры | Клапан прямого действия либо его нет | Клапан регулировки Danfoss VFM, управляемый электроприводом AME | погрешность ±1 °C |
| Фильтры | Сетчатый грязевик | Фильтр магнитно-механического типа плюс Y-образный сетчатый | Предохранение ПТО, реже — промывные операции |
| КИП и А | Стрелочные манометры и термометры | Преобразователи давления с токовым сигналом, термодатчики сопротивления Pt500 | Дистанционный контроль |
| Шкаф управления автоматикой | Отсутствует | Контроллеры Danfoss ECL Comfort 310, Siemens RDG, КС-Контроль | Регулирование по погоде |
| Узел учёта | Нет либо истёк срок поверки | Приборы учёта тепла ВКТ-7, Логика СПТ-941, КАРАТ | Оплата по фактическому потреблению |
Сверх того, в актуальном проекте нередко предусматривают мембранные расширительные баки (Reflex, Wester) взамен открытых ёмкостей на чердаке, регуляторы перепада Danfoss AVDO, балансировочную арматуру Danfoss MSV и обратные клапаны на байпасах ГВС. Подробный состав оборудования и его функции в работе теплового пункта приведены в обзоре «Тепловой пункт: виды ТП и оснащение».
Смена ПТО — центральный элемент обновления
В смете реконструкции замена теплообменного аппарата — наиболее затратная и при этом наиболее эффективная статья. Объём экономии на всём сроке службы, а это 15–20 лет, напрямую определяется корректностью подбора.
Вариант A — выбор актуального аналога прежней модели
При сохранении в проекте прежней мощности и графика 130/70 °C либо 110/70 °C выбирают современный ПТО с той же тепловой производительностью. Для отопления обычного МКД мощностью 60–100 кВт подходит пластинчатый аппарат для отопительного контура с 25–40 пластинами из AISI 316 толщиной 0,5 мм. Для ГВС берут модель из категории пластинчатые теплообменники горячего водоснабжения с уплотнениями EPDM-P.
Бренды, рекомендуемые для замены
- РИДАН — изготовитель из России; в его ассортименте совместимая серия XGC-016 / XGC-026 / XGC-040 / XGC-051 — прямые аналоги Danfoss XGC. Поставка занимает 2–4 недели.
- ЭТРА — пластинчатые аппараты российского выпуска серий ЭТ-040 и ЭТ-061, уплотнения EPDM/NBR.
- ТТАИ — аппараты на тонкостенных трубах для нефтехимической сферы и мощных промышленных тепловых пунктов.
- КС НАШ БРЕНД — пластинчатые теплообменники от ТПЛ-Сервис, полностью совместимы с зарубежными типоразмерами, гарантия 5 лет.
- Alfa Laval M3 / M6 / M10 — всемирно признанный эталон качества изготовления пластин и уплотнений.
- Funke FP04 / FP08 / FP16 — немецкое инженерное качество, отгрузки через дистрибьюторскую сеть.
- Kelvion (GEA) NX / NT — под большие промышленные нагрузки от 500 кВт.
Вариант B — выбор по новым тепловым нагрузкам
Когда за годы эксплуатации здание утеплили, обновили окна или изменили функциональное назначение помещений, реальная тепловая нагрузка становится иной. Выполняют новый теплотехнический расчёт по действующие строительные нормы РК «Тепловая защита зданий» с учётом СТ РК, а ПТО подбирают под обновлённые значения. Нередко выясняется, что новый теплообменник допустимо принять на 20–30% меньше прежнего, что приносит дополнительную экономию.
Корректный расчёт теплообменника по тепловой нагрузке принимает в расчёт ΔT горячей и холодной сторон, необходимую мощность Q (кВт), ΔP не выше 30–50 кПа и запас поверхности 10–15% на отложения.
Какой выбрать: разборный или паяный?
В тепловых пунктах для отопления и ГВС применяют как раз пластинчатые разборные аппараты — их допускается очищать от накипи, а при изменении нагрузки добавлять либо изымать пластины. Паяные варианты встречаются реже — при малой мощности до 50 кВт, в контурах с чистым теплоносителем, не требующих обслуживания. Детальное сравнение — «Паяные и разборные теплообменники: сравнение».
Монтаж автоматики
Автоматика выполняет роль мозга современного теплового пункта. За один отопительный сезон единственный контроллер сберегает тепла больше, чем составляет его собственная цена. Алгоритм таков: программируемый контроллер, получая данные от датчика наружной температуры, вычисляет по заданному графику нужную температуру подачи и с помощью привода регулирующего клапана поддерживает её, меняя расход теплоносителя из магистрали.
Danfoss ECL Comfort 310
Один из наиболее востребованных контроллеров в Казахстане. Обслуживает до трёх контуров (отопление, ГВС, вентиляция), оснащён сменными ключами приложений A237/A266/A277 для типовых схем. Задаёт график подачи, недельный режим, ночное понижение, защиту от замерзания. Связь с диспетчеризацией по Modbus RTU/TCP. Стоимость контроллера вместе с приводами — от 80 до 200 тысяч тенге.
Siemens RDG / Synco 700
Модульный контроллер общего назначения для тепловых пунктов средней и крупной мощности. Развитые коммуникации KNX, поддержка BACnet. Применяется в коммерческих и промышленных объектах с центральной диспетчеризацией. Сейчас поставки осуществляются по параллельному импорту, стоимость увеличилась в 1,5–2 раза.
КС-Контроль
Аналог ECL Comfort, созданный с учётом местных условий эксплуатации. Полная совместимость с приводами Danfoss и Belimo, поддержка Modbus, встроенный GSM-модуль для дистанционного мониторинга. Гарантия 3 года, ремонтопригоден.
Практический эффект от автоматики
- Регулирование по погоде — экономия 15–20% за отопительный сезон только за счёт устранения перетопов
- Понижение в ночное время на 2–4 °C — дополнительно 5–8% экономии (для офисов и школ)
- Предотвращение размораживания — автоматический запуск насосов при риске замерзания
- Защита от легионеллы — еженедельный прогрев ГВС до 70 °C для уничтожения бактерий
- Дистанционный мониторинг — диспетчер видит параметры всех тепловых пунктов на одном экране
- Оповещения об авариях — SMS и e-mail при возникновении отклонений
Способы финансирования
Реконструкция теплового пункта — крупное вложение. Для жилого фонда оно составляет 2–8 миллионов тенге, для больших коммерческих и бюджетных объектов — от 10 до 50 миллионов. Заказчик может выбрать несколько схем финансирования.
1. Контракт энергосервиса (ЭСК)
Самый популярный механизм для бюджетных учреждений (школы, больницы, ВУЗы) и МКД. Энергосервисная компания (ЭСКО) за свой счёт проводит обследование, проектирование, закупает и монтирует оборудование. Заказчик в течение 5–7 лет возвращает деньги из фактически достигнутой экономии. Регулируется Закон РК № 541-IV «Об энергосбережении» и Постановлением Правительства РФ № 1289.
2. Капитальный ремонт многоквартирного дома
Реконструкция ТП в многоквартирном доме включена в перечень работ по капитальному ремонту согласно ст. 166 ЖК РФ. Финансирование — со счёта Фонда капитального ремонта региона или специального счёта дома. Решение принимает общее собрание собственников квалифицированным большинством (2/3 голосов).
3. Государственные программы энергосбережения
Региональные программы роста энергоэффективности выделяют средства на замену ИТП в бюджетных зданиях. Заявку направляют через профильное ведомство, приложив энергетический паспорт.
4. Собственные средства или банковский кредит
Реконструкцию коммерческих объектов — бизнес-центров, торговых центров, гостиниц — обычно финансирует сам владелец. Казахстанские банки и институты развития предоставляют льготное кредитование энергоэффективных проектов: ставка 8–12% годовых, если окупаемость подтверждена.
Преференции и льготы
- Сниженный налог на имущество для зданий класса энергоэффективности A, A+, A++ (ст. 381 НК РК)
- Амортизация с ускорением энергоэффективных основных средств (коэффициент 2 согласно п. 1 ст. 259.3 НК РК)
- Налоговый вычет инвестиционного типа до 50% расходов на энергоэффективные мероприятия в областях, где действует соответствующий закон
Окупаемость и типовые примеры
По итогам более чем 200 проектов реконструкции, выполненных ТПЛ-Сервис с 2015 года, мы составили статистику окупаемости по основным типам объектов.
Кейс 1. МКД 9 этажей, 144 квартиры
Исходное состояние: ЦТП с кожухотрубным подогревателем ППТ-25, элеваторный узел, автоматика отсутствует. Годовое потребление достигало 1450 Гкал. После реконструкции: в подвале размещён индивидуальный тепловой пункт, установлены ПТО РИДАН XGC-026 (отопление) и XGC-016 (ГВС), контроллер Danfoss ECL Comfort 310, узел учёта ВКТ-7. Затраты под ключ — 4,8 млн ₸. В первый отопительный сезон получена экономия 28%, или 410 Гкал. Срок окупаемости — 4,2 года.
Пример 2. Школа среднего звена, 800 учащихся
Энергосервисный договор сроком 6 лет. ТП заменён на ИТП, смонтированы два ПТО Alfa Laval M6 — для отопления и ГВС, а также Danfoss ECL Comfort с ночным снижением и каникулярным режимом. Расходы ЭСКО составили 6,2 млн ₸. Экономия — 38%, то есть примерно 1,1 млн ₸ в год по текущим тарифам. Инвестиции возвращаются полностью за 5,6 года.
Пример 3. Бизнес-центр категории B+
Общая площадь 14 000 м², три контура: отопление, ГВС и калориферы приточной вентиляции. ИТП полностью заменён, в его составе три пластинчатых теплообменника КС-040, насосы Grundfos Magna с ЧРП, контроллер Siemens RDG. Смета — 11,4 млн ₸. Тепловая энергия экономится на 44%, электроэнергия на насосах — на 38%. Окупаемость — 3,1 года, включая уменьшение нагрузок на управляющую компанию.
Пример 4. Промышленный цех
Цех оснащён двумя кожухотрубными ППТ-50 для отопления и водоснабжения. Их заменили на блочно-модульный ТП с двумя ПТО Funke FP16 и выводом данных в SCADA предприятия. Затраты — 8,9 млн ₸. Экономия — 51%, поскольку производство работает круглосуточно и перетопы были значительными. Окупаемость — 2,4 года.
Категории стоимости реконструкции
Стоимость определяется тепловой мощностью, перечнем задач, комплектностью поставки (россыпь либо БМТП) и удалённостью площадки. Далее приведены ориентировочные суммы по основным категориям на 2026 год.
| Тип объекта | Тепловая мощность | Бюджет «под ключ» | Окупаемость |
|---|---|---|---|
| Небольшой МКД, 36–60 квартир | 100-250 кВт | 2,0–3,5 млн ₸ | 3-5 лет |
| МКД средней величины, 100–200 квартир | 300-600 кВт | 3,5–6,0 млн ₸ | 3-5 лет |
| Большой МКД, более 200 квартир | 700–1500 кВт | 6,0–12,0 млн ₸ | 4-6 лет |
| Школа или детский сад | 300-800 кВт | 4,5–8,0 млн ₸ | 4-6 лет |
| Больница | 800–2500 кВт | 8,0–22,0 млн ₸ | 5-7 лет |
| Бизнес-центр | 500–2000 кВт | 7,0–18,0 млн ₸ | 2-4 года |
| Торговый центр | 1000–3000 кВт | 10,0–28,0 млн ₸ | 3-5 лет |
| Промышленный объект | от 1500 кВт | от 12,0 млн ₸ | 2-3 года |
Структура расходов типового проекта на 5 млн ₸
- Оборудование: ПТО, насосы, автоматика, КИП — 55–65%, или 2,7–3,3 млн ₸
- Монтаж — 18–22%, или 0,9–1,1 млн ₸
- Проектные работы — 5–8%, или 250–400 тыс ₸
- Узел учёта в составе — 6–8%, или 300–400 тыс ₸
- Пусконаладка и документальное оформление — 4–6%, или 200–300 тыс ₸
- Демонтажные работы и утилизация — 2–4%, или 100–200 тыс ₸
Уменьшить смету можно за счёт: перехода с европейских на местные бренды (РИДАН, КС, ЭТРА); применения блочно-модульной готовности (БМТП), что ускоряет монтаж; поэтапной реконструкции за 2–3 межотопительных сезона вместо единовременной замены.
Сравнение «до» и «после» в виде схемы
Показано сопоставление принципиальных схем: устаревший ЦТП с кожухотрубным подогревателем против современного ИТП, оснащённого пластинчатым теплообменником и автоматикой.
Подробный разбор схемы ИТП по контурам отопления, ГВС и вентиляции — в статье «Схема работы индивидуального теплового пункта». Общее понятие теплопункта — в обзоре «Что такое теплопункт».
Вопросы, которые часто задают о реконструкции ТП
Чем отличаются ремонт, реконструкция и модернизация ТП?
Возможна ли модернизация ТП без отключения здания?
С кем согласуется проект реконструкции ТП?
Есть ли смысл заменить только теплообменник, не затрагивая остальное?
Что предпочтительнее — БМТП или ТП, собранный из россыпи?
Что происходит с тарифом после монтажа узла учёта?
Каков срок службы современного ТП после модернизации?
Требуется ли оформлять энергопаспорт здания до начала реконструкции?
На каком бренде теплообменного аппарата остановиться при модернизации?
Какие работы охватывает гарантийное обслуживание по завершении реконструкции?
Обследование теплового пункта и проект модернизации
Специалисты ТПЛ-Сервис выполнят энергоаудит вашего теплового пункта, определят тепловые нагрузки и потери, предложат актуальную схему и подберут оборудование, а также посчитают бюджет и срок окупаемости. Результат обследования — отчёт, в который входят дефектная ведомость, рекомендованная схема и сопоставление 2–3 комплектаций: российской (РИДАН, ЭТРА, КС), европейской (Alfa Laval, Funke, Kelvion) и промежуточного варианта. Затем мы разрабатываем проект, согласовываем его с теплоснабжающей организацией, поставляем оборудование со своего склада, монтируем и налаживаем. Гарантия на работы — 3 года, на оборудование КС — 5 лет. Возможны любые формы финансирования: прямая оплата, энергосервисный контракт, программа капремонта МКД, кредитные линии банков-партнёров.
