Замена теплообменника
Замена теплообменника Это мероприятие — плановое либо аварийное — восстанавливает у теплового пункта расчётную мощность, сокращает расход энергии на 30-50% и снимает угрозу приостановки подачи тепла. Ниже рассмотрим, в каких случаях требуется замена, а в каких достаточно ремонта, как выбрать идентичный аналог либо альтернативный вариант, из каких этапов складывается выполнение работ под ключ, сколько реально длится простой, каковы ориентировочные цены в зависимости от мощности и какие промахи способны превратить единичную замену в затяжную аварию. Статья адресована инженерам по эксплуатации, главным энергетикам, техническим директорам и владельцам объектов — от ИТП жилого дома до промышленной котельной.

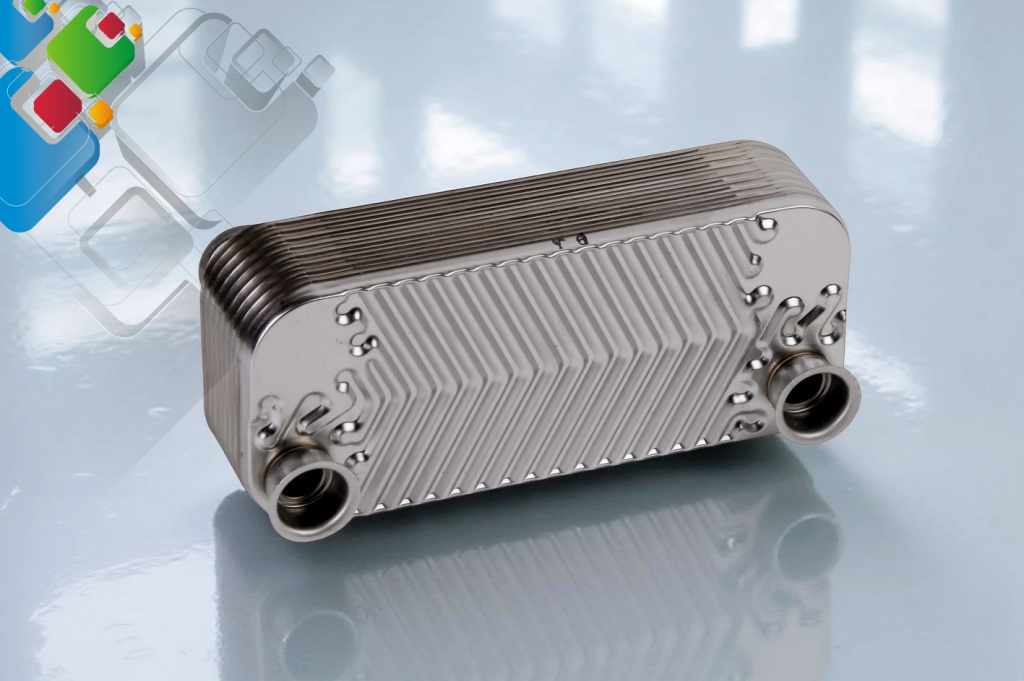

Смена теплообменного аппарата: диагностика, монтаж и пусконаладка за 1-3 дня
Подбор идентичной замены ведём по 8 характеристикам, отгрузка — со склада. Предоставляем схему обвязки, габариты присоединений и условия подключения. На оборудование действует гарантия 12 месяцев.
10 признаков необходимости замены теплообменника
Замена нужна не при каждом дефекте — часть устраняется промывкой, заменой пластин и уплотнений либо обновлением обвязки. Однако при выявлении двух и более признаков из перечня ниже затраты на ремонт, как правило, превышают выгоду от полной замены. Эти признаки условно делят на гидравлические (сопротивление увеличивается, расход снижается), тепловые (потребитель недополучает тепло, растёт расход первичного теплоносителя), механические (течи, коррозия) и эксплуатационные (срок службы, невозможность ремонта, повторные отказы).
Опытный специалист по эксплуатации каждый отопительный период фиксирует динамику: температуры на входе и выходе обоих контуров, расход через клапан, давление до и после теплообменника. Если показатели заметно отклоняются от прошлогодних зимних значений — это первый сигнал. Затем проводятся выборочные проверки, и при подтверждении износа закладывается бюджет на замену.
Перепад Δp на теплообменнике увеличился с проектных 0.3 бар до 0.5-0.6 бар при неизменном расходе. Часть пластин загрязнена, проход нарушен. Если промывка не приводит Δp к норме — значит, пластины деформированы либо утратили геометрию.
Во вторичном контуре ГВС вместо проектных 60 градусов получается 52-55. В отоплении наблюдается недогрев теплоносителя при нормативной нагрузке. Коэффициент теплопередачи K снизился в 1.5-2 раза, и никакая настройка режимом ситуацию не вытянет.
После каждой подтяжки наблюдается капель между пластинами. EPDM или NBR затвердели, эластичность утрачена, стандартное усилие болтов не обеспечивает герметичность пакета. Замена комплекта уплотнений возможна, однако если рама уже «играет» — целесообразнее заменить теплообменник целиком.
При разборке и визуальном контроле обнаруживаются точечные язвы, питтинг или сквозные отверстия. Для AISI 316 это сигнал, что вода агрессивнее предусмотренной проектом (хлориды, кислород). Замена пластин на титан возможна, но новая модель, подобранная под текущие условия, — более рациональное решение.
Когда толщина отложений CaCO₃ достигает 0.5-1 мм, коэффициент теплопередачи снижается на 25-40%. Если химическая промывка не помогает или требуется каждые 2-3 месяца — выгоднее по экономике заменить теплообменник и одновременно организовать нормальную водоподготовку.
От аппарата слышны «бульканье», «свист», стук. Нередко причина — срыв потока из-за деформированного пакета или ослабленных шпилек. Продолжительная работа в таком режиме ведёт к усталостной трещине пластины и аварийной ситуации.
Теплообменник рассчитывался на 500 кВт, а фактически в зимний пик выдаёт 350-400 кВт. Тепловой расчёт по реальным параметрам подтверждает деградацию. Резерв, заложенный проектировщиком, исчерпан.
По ПТЭ ТЭ ТЭЦ-2003 и большинству паспортов производителей нормативный ресурс — 15-20 лет. Дальше — повышенный риск отказа. Если ТО ещё с конца нулевых, плановая замена дешевле, чем аварийная.
Модель снята с производства, пластины и уплотнения отсутствуют либо поставляются полгода. Любая зимняя авария становится катастрофой. В подобных ситуациях разумнее перейти на актуальный пластинчатый аппарат со складскими ЗИП.
Две или больше серьёзных течи за один отопительный период. Каждый ремонт ускоряет следующий: рама деформирована, шпильки ослаблены, пластины утратили геометрию. Полная замена теплообменника — единственный способ обеспечить стабильную работу.
Выбор «заменить или отремонтировать» лежит на пересечении экономики и эксплуатации. Простое правило: если комплект новых пластин и уплотнений стоит около 60% от цены нового теплообменника — меняйте. При наличии второго аналогичного фактора (возраст 15+, отсутствие ЗИП, повторные аварии) — замена однозначна. Подробнее про продление срока службы и его границы — в отдельной публикации.
Обследование перед заменой
До заказа нового аппарата нужно чётко понимать, что и почему мы меняем. Диагностика — не формальность: она уточняет фактические тепловые нагрузки, состояние подводящих трубопроводов, качество теплоносителя и реальные перепады давления. Без этих данных легко приобрести «такой же», не учтя, что за 15 лет условия изменились (к примеру, добавились потребители, выросла нагрузка ГВС, ужесточились требования к температурному графику). Подробнее про данные для расчёта — отдельный материал.
Собираем данные за последние 1-3 отопительных сезона: T1, T2, T11, T21, G1, G2, Δp. Сопоставляем с проектными величинами. Определяем, где и насколько отклонились характеристики. Это основа для теплового расчёта нового аппарата.
Ультразвуковой толщиномер определяет остаточную толщину пластин и металла обвязки. Для AISI 316 проектная толщина 0.4-0.6 мм, износ более 30% — основание для замены. Одновременно измеряем стенки фланцев и патрубков ДУ50-ДУ200.
Оба контура испытываем давлением 1.25 PN согласно СН РК 4.02-04-2013. Если теплообменник держит — негерметичность гидравлической части есть в другом месте. Если давление падает — выясняем причину: переток между контурами, наружная утечка, отказ пластин.
Гибким бороскопом проверяем подводящие трубопроводы изнутри. Нередко теплообменник «забивается» из-за шлама и окалины в обратке, а не по своей вине. В таком случае вместе с заменой устанавливаем фильтр-грязевик ДУ80-ДУ150.
Проверяем жёсткость, хлориды, pH, содержание кислорода и взвешенных веществ. Если хлориды превышают 200 мг/л — нужно подбирать новый теплообменник из титана или с пластинами 0.6 мм AISI 316. Подробнее в статье про расчёт оборудования.
Дополнительно оцениваем состояние запорной арматуры, регуляторов, фланцевых соединений, ОПК-клапанов и манометров. Замена теплообменника часто становится поводом обновить «обвязку» на 1.5-2 метра по фланцам, иначе экономия от нового аппарата уйдёт на старые течи.
На основе диагностики составляется техническое задание: тепловые нагрузки, температурный график, расходы по контурам, рабочее давление PN, требования к материалу и присоединениям. Именно по этому документу подбирается замена. Без ТЗ остаётся лишь лотерея «возьмём похожий».
Как выбрать замену теплообменника
Замена подбирается по двум вариантам: прямой аналог («то же самое, но новое») или альтернатива («другая модель с теми же характеристиками, но выгоднее по логистике, цене, сроку поставки»). Альтернативный путь выбирают, когда исходный бренд недоступен (например, после 2022 года часть Alfa Laval и Sondex идёт параллельным импортом со сроком 3-5 месяцев) и важно запустить объект до зимы. Подробнее провыбор теплообменника.
| Параметр | Что учитываем | Допуск |
|---|---|---|
| 1. Тепловая мощность Q | Фактическая по динамике + 10-15% запаса | не более +25% |
| 2. Температурный график | T1/T2 первичного контура, T11/T21 вторичного | по проекту ИТП |
| 3. Массовый расход G | G1, G2 в кг/ч или м³/ч | по факту замеров |
| 4. Рабочее давление PN | PN10 / PN16 / PN25 / PN40 | не ниже проектного |
| 5. Среды | Вода–вода, пар–вода, гликоль | с учётом примесей |
| 6. Материал пластин | титан, AISI 304, AISI 316, SMO 254 | по хлоридам и pH |
| 7. Габариты | Габариты: длина, ширина, высота, возможность проноса в дверь | не больше проектных |
| 8. Тип присоединений | Фланцы DN50-DN300, резьбовое соединение, victaulic | совпадение либо переходник |
По каждому параметру у проектировщика и поставщика должны иметься подтверждающие документы: расчётный отчёт, спецификация, опросный лист. Если поставщик не готов предоставить тепловой расчёт по новой модели — это тревожный сигнал. Надёжные изготовители (РИДАН, ЭТРА, КС, Funke, Kelvion) направляют полный расчётный отчёт с режимной картой, картой давлений и материальным исполнением. Подробнее про тепловой расчёт — отдельная статья.
Когда объект эксплуатируется стабильно, нагрузки остались прежними, проектная документация в порядке и нежелательно переделывать обвязку. При этом сохраняются присоединительные размеры, типоразмер фланцев, монтажная высота.
Примеры: Вместо РИДАН НН 04-250 ставится свежий РИДАН НН 04-250; ЭТРА ЭТ-007-120 меняется на ЭТРА ЭТ-007-120; Alfa Laval M3 — на Alfa Laval M3 (по параллельному импорту) либо на прямой аналог КС-12 (собственная марка).
Причинами могут стать уход прежнего поставщика с рынка, недопустимо долгая поставка, рост нагрузок или смена температурного графика. Альтернативный вариант расширяет свободу по стоимости и срокам, однако заставляет пересчитать обвязку.
Примеры: Вместо Sondex S41 можно поставить РИДАН НН 41 либо ТТАИ ТИ-15; Funke FP 14-120 меняется на ЭТРА ЭТ-014-120; Danfoss XB59 — на КС-08-1500 (НАША МАРКА, отгрузка со склада за 3-7 дней).
Как проходит замена под ключ: шаг за шагом
Под ключ означает пакет «один договор, один результат, одна ответственность». Заказчику не нужно сводить подрядчиков, отдельно приобретать оборудование и взаимодействовать с проектным институтом — все задачи закрывает единственный исполнитель. Далее приведена стандартная схема из 8 шагов. Для большинства ИТП в МКД, ЦТП и промышленных котельных она одинакова; различаются лишь сроки и состав документации.
Срок: 1-3 дня.
Расчёт выполняется под реальные условия эксплуатации. На согласование выносят 1-2 варианта (прямой аналог и альтернативу) с детализацией по стоимости, срокам и материалу. Срок: 1-3 дня.
Позиции со склада (РИДАН, КС, ЭТРА) — 3-10 дней. Изготовление на заказ — 4-12 недель. Одновременно доставляют расходные детали: прокладки, фланцы, переходы, манометры, термометры, шаровые краны DN15-DN200.
Закрывают задвижки, дренируют контуры, разъединяют фланцы, снимают старый аппарат с помощью тележки или лебёдки. Утилизация по 89-ФЗ. Срок: 4-12 часов.
Монтаж на прежнее место (либо на новую раму/фундамент), выставление по уровню, центрирование по фланцам. Срок: 4-10 часов для пластинчатого, 1-3 дня для кожухотрубного.
Собирают фланцевые и резьбовые соединения, при необходимости ставят переходные катушки. Монтируют КИПиА: манометры, термометры, преобразователи давления. Подробнее — в статье про подсоединение теплообменника.
Оба контура испытывают гидравлически давлением 1.25 PN с выдержкой 10 минут. Затем подают теплоноситель, плавно выводят на режим, измеряют тепловые и гидравлические параметры. Срок: 4-8 часов.
Передают акт КС-2/КС-3, исполнительные схемы, паспорта на ТО и арматуру, акты опрессовки и ПНР, гарантийные обязательства, руководство по эксплуатации, журнал. Проводят обучение персонала. Срок: 1 рабочий день.
Обследование → Расчёт → Поставка → Демонтаж → Монтаж → Обвязка → Опрессовка → Передача. Параллельно согласуют работы с эксплуатацией, заказывают ЗИП, обновляют паспорт ТП.
Сроки и простой системы
Остановка системы — основной страх эксплуатационного персонала. В действительности замена пластинчатого теплообменника разборной конструкции занимает 1-2 дня, когда оборудование и материалы подготовлены, а доступ к ТП открыт. С кожухотрубными сложнее: масса больше, требуется тельфер или кран, демонтаж разварной обвязки отнимает больше времени. Паяные малой мощности до 500 кВт меняются за 4-8 часов — это фактически «утренняя смена».
Сократить простой позволяют несколько приёмов. Первый — резервный ТО: на ответственных объектах предусматривают «горячий резерв», тогда замена проходит без отключения потребителей (переключение задвижками за 30-60 минут). Второй — технологическое окно: летний межсезонный период с июня по август, когда нагрузка ГВС отсутствует или минимальна. Третий — поэтапная замена: если в ТП установлены два пластинчатых ТО на отопление и ГВС, сначала меняют один, затем второй через 2-3 дня. Четвёртый — параллельный байпас: временная линия с переносным электротеплообменником на период замены (только для малых мощностей до 200 кВт). Подробнее о работе с тепловыми пунктами — в отдельной статье.
Цена замены под ключ
Цена замены под ключ определяется мощностью, типом ТО, материалом пластин, объёмом обвязки, регионом и срочностью. Сам аппарат обычно занимает 50-70% итоговой суммы, остальное — демонтаж и монтаж, расходники, ПНР, документация, доставка. Далее — ориентировочные диапазоны для пластинчатых разборных ТО с пластинами из AISI 316. Подробнее про цены на пластинчатые ТО и почему прайсы не фиксированы.
| Мощность | Типовые модели | Замена под ключ | Срок |
|---|---|---|---|
| До 50 кВт | КС-04, РИДАН НН 04, ТТАИ ТИ-04 | 728 000–1 365 000 ₸ | 1 день |
| 200 кВт | КС-08, РИДАН НН 14, ЭТРА ЭТ-014 | 2 275 000–4 095 000 ₸ | 1-2 дня |
| 500 кВт | КС-12, РИДАН НН 41, Funke FP 14 | 4 550 000–8 190 000 ₸ | 2-3 дня |
| 1 МВт | КС-12-1500, РИДАН НН 80, ЭТРА ЭТ-30 | 9 100 000–18 200 000 ₸ | 2-4 дня |
| 3 МВт | КС-20, РИДАН НН 100, Alfa Laval M15 | 17 500 000–31 500 000 ₸ | 3-5 дней |
| 5 МВт | КС-25, РИДАН НН 165, Alfa Laval M30 | 28 000 000–56 000 000 ₸ | 4-7 дней |
- Новый теплообменник поставляется с паспортом и сертификатами ТР ТС 010/2011
- Снятие и утилизация прежнего аппарата по 89-ФЗ (с оформлением акта)
- Расходные элементы: фланцы, прокладки, болты, шпильки, переходы
- Обвязка согласно проекту и КИПиА (манометры, термометры) — силами подрядчика
- Гидравлические испытания по СН РК 4.02-04-2013 — выполняет подрядчик
- Комплект исполнительной документации: акты, схемы, паспорт, журнал
- Гарантийный срок на оборудование — 12 месяцев
- Заказчику передают паспорт, схемы и требования по эксплуатации
Цены носят ориентировочный характер и во многом определяются объектом. К примеру, замена ТО мощностью 1 МВт в типовом ИТП многоквартирного дома при удобном доступе уложится в нижнюю границу диапазона. Тот же агрегат на промышленной площадке в подвале с узкими дверями, разварной обвязкой и работой в ночные смены попадёт в верхнюю. Срочная замена в отопительный сезон с круглосуточными бригадами прибавляет +30-50% к стоимости работ. Поэтому заказывать замену лучше заранее — летом, по плану.
Гарантийные обязательства и сервис после замены
На новый теплообменник даётся гарантия 12 месяцев с момента ввода в эксплуатацию. На монтажные работы — также 12 месяцев; если обнаружится дефект монтажа, подрядчик устранит его без оплаты в период действия договора. В гарантию НЕ входят: повреждения от грязного теплоносителя без фильтрации, гидроударов, превышения PN, ошибок персонала, отсутствия штатной водоподготовки.
Покрывает корпус, пластины, уплотнения и штатные комплектующие. Дефектные детали меняют бесплатно. Заявку принимают по e-mail и телефону, инженер отвечает в течение 24 часов.
Обязательное условие — ежегодное ТО сертифицированным подрядчиком.
Дефекты монтажа (утечки в соединениях, ошибки сборки, плохая центровка) подрядчик устраняет бесплатно. Условие — не привлекать сторонние организации.
Plant Maintenance as a Service: плановая ежегодная промывка, осмотр уплотнений, контроль параметров, резервный ЗИП на складе подрядчика. Стоимость — 10-20% от цены ТО в год, экономия до 60% бюджета на аварийные ремонты.
6 ошибок при замене теплообменника
Замена только кажется простой задачей, однако именно здесь теряют деньги и сроки. Большинство ошибок возникает на этапе ТЗ и подбора, а проявляется после пуска — когда переделка дорога и долга. Далее — типичные грабли, на которые наступают и самостоятельные эксплуатационники, и подрядчики «по тендеру с минимальной ценой».
Прямой аналог, выпущенный 15 лет назад, не отражает сегодняшние нагрузки. За годы эксплуатации могли подключить новые квартиры, потребителей ГВС, изменить температурный график у теплоснабжающей организации. Итог — новый ТО работает с тем же недогревом, что и прежний.
Тендер выигрывает самый дешёвый, в спецификации — пластины AISI 304 вместо нужных AISI 316 или титана. Через 2-3 сезона — питтинг, замена пластин или всего ТО. Экономия на 15% при покупке оборачивается потерей 100% за 3 года.
Теплообменник обновляют, а старые фильтры остаются без обслуживания или отсутствуют вовсе. Уже в первый сезон новый аппарат забивается шламом и окалиной, поступающими из подающей магистрали. Грязевик ДУ80-ДУ150 на обратном трубопроводе — элемент, без которого не обойтись.
«Установили — и запустили». Если не провести испытания давлением 1.25 PN и не составить режимную карту, останется неясным, выдерживает ли ТО нагрузку, отсутствует ли переток между контурами, выдаёт ли он проектные параметры. Спустя неделю — аварийная ситуация, разбирательство, потеря гарантии.
Старый аппарат демонтировали, новый поставили, но фланцы разошлись на 5-15 мм. Приходится подрезать и переваривать трубы, заново делать теплоизоляцию, ставить компенсаторы. До начала демонтажа необходим обмер по фланцам и согласование с заводом-изготовителем.
Спустя 5 лет придёт новый главный инженер, и без паспорта ТО, актов пусконаладки и схем обвязки очередная замена обернётся настоящим расследованием. Документация — это страховка на 15-20 лет вперёд, экономить на ней не имеет смысла.
Возраст до 10 лет, 1-2 уплотнения, коррозия пластин отсутствует. Затраты — 5-15% от стоимости нового ТО.
Рама исправна, замки целые, но на пластинах точечная коррозия. Затраты — 40-60% от стоимости нового ТО.
Аппарат неремонтопригоден, ЗИП отсутствует, аварии повторяются. Затраты — 100% стоимости нового ТО плюс работы.
Нагрузки выросли на 20% и более, график изменился. Требуется подбор новой модели с пересчётом обвязки.
Вопросы и ответы
Реально ли поменять теплообменник зимой, не отключая отопление?
Реально, если имеется резервный ТО или временная схема. К примеру, в крупных ИТП устанавливают 2 параллельных пластинчатых ТО — пока меняют один, второй берёт на себя 50-70% нагрузки. Без резерва зимняя замена длится 6-12 часов, потребители получают временное снижение температуры. Оптимальное окно — лето или межсезонье.
Что выгоднее — поменять пластины или весь теплообменник?
Замена пластин оправдана, если ТО не старше 10-12 лет, рама исправна, замки и стяжные шпильки в порядке. Обойдётся в 40-60% от цены нового аппарата. После 15 лет целесообразнее менять целиком: рама уже деформирована, замки изношены, и риск аварии после ремонта высок.
Требуется ли менять обвязку при замене теплообменника?
Не всегда. Когда фланцы совпадают по DN и PN, межосевое расстояние выдержано, а трубопроводы и арматура в удовлетворительном состоянии — обвязку можно оставить. Однако регуляторы, манометры, термометры и грязевики возрастом 10+ лет обычно меняют заодно — иначе слабым звеном окажется арматура.
Какой срок службы у нового теплообменника после замены?
При корректной эксплуатации (фильтрация, водоподготовка, ежегодное ТО) пластинчатый разборный ТО работает 15-20 лет, кожухотрубный — 20-30 лет, паяный — 10-15 лет. Продолжительность зависит от качества теплоносителя, режима эксплуатации, материала пластин и регулярности обслуживания.
Допустима ли замена импортного ТО на российский аналог?
Да, и в текущих условиях это зачастую единственный выход. Alfa Laval, Funke, Sondex, Kelvion, Danfoss успешно заменяются на РИДАН, ЭТРА, КС (НАШ БРЕНД), ТТАИ, ТИЖ. Ключевой момент — пересчитать обвязку: у российских аналогов габариты и расположение патрубков могут отличаться на 50-200 мм.
Нужна ли проектная документация при замене ТО?
Если замена «1 в 1» с теми же характеристиками — отдельный проект не нужен, хватит корректировки исполнительной документации. Если же меняются мощность, габариты или тип ТО — потребуется проект с разделом ОВ и согласованием с теплоснабжающей организацией. Подрядчик готовит весь комплект документов в рамках работ под ключ.
Что понимают под прямым аналогом теплообменника?
Это новый ТО той же модели либо модели с идентичными характеристиками: мощность, расход, давление, температурный график, габариты, тип присоединений. К примеру, РИДАН НН 04-250 → РИДАН НН 04-250 нового выпуска; КС-12-1500 → КС-12-1500. Прямой аналог не требует переделки обвязки и проектной документации.
Какая гарантия предоставляется на замену под ключ?
Стандартно: 12 месяцев на оборудование (от производителя), 12 месяцев на монтажные работы (от подрядчика). Гарантия не покрывает дефекты, появившиеся из-за нарушения правил эксплуатации, грязного теплоносителя, гидроударов или превышения PN.
Можно ли заказать только подбор и поставку, без монтажа?
Да, мы поставляем теплообменники отдельно от работ. Выполняем тепловой расчёт, подбираем модель, согласовываем спецификацию, отгружаем со склада или с завода. Но советуем заказывать «под ключ» — так исключаются разрывы ответственности между поставщиком и монтажниками и сроки сокращаются на 30-40%.
Работаете ли с госконтрактами 44-ФЗ и 223-ФЗ?
Да, у нас есть опыт работы с управляющими компаниями, муниципальными организациями и промышленными предприятиями. Готовим документы для тендеров, участвуем в электронных торгах, обеспечиваем все требования по сертификации (ТР ТС 010/2011, стандарты ГОСТ и СТ РК и СТ РК, СН РК 4.02-04-2013). Возможна работа с авансированием и поэтапной оплатой.
