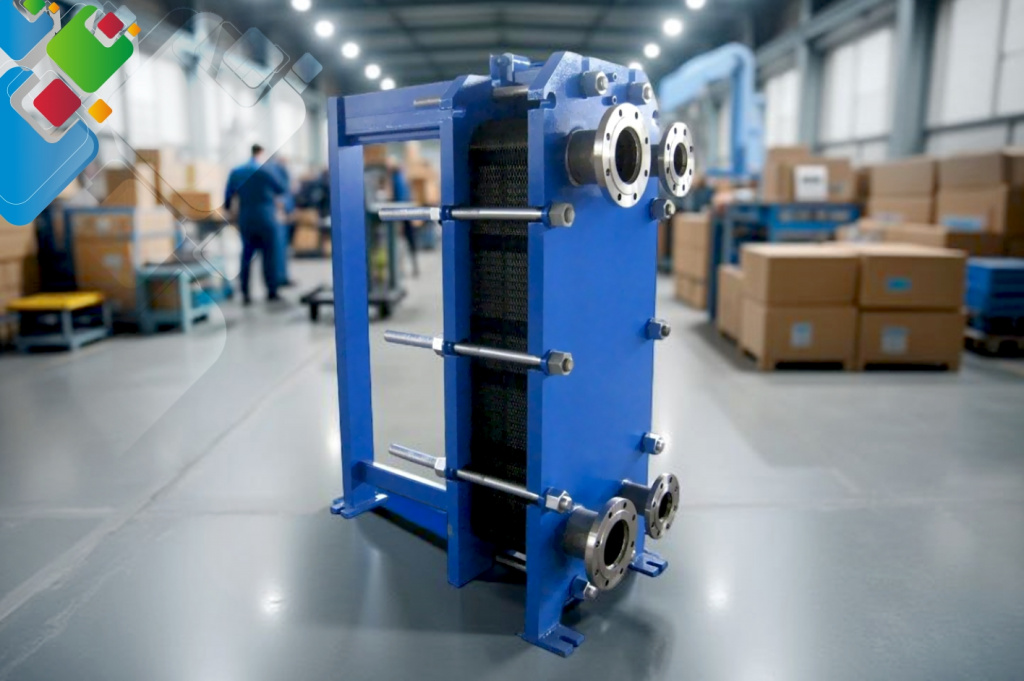

Правила эксплуатации пластинчатых теплообменников

Грамотная эксплуатация пластинчатого теплообменника Это не просто настройка при запуске, а повседневный порядок действий: контроль перепада давления и температур, ведение журнала, плановая промывка, осмотр уплотнений, проверка момента затяжки шпилек, контроль качества теплоносителя. Срок службы аппарата — 15–20 лет и десятки тысяч термоциклов, однако нарушение правил (превышение давления, гидроудар, загрязнённый теплоноситель, пропущенное ТО) может уменьшить ресурс в несколько раз. В данном руководстве для специалистов ИТП, котельных и промышленных предприятий описан весь регламент: от входного контроля и первого пуска до консервации на сезон и ежегодной проверки. Мы опираемся на паспортные данные Alfa Laval, Funke, Kelvion, РИДАН, ЭТРА, ТТАИ, на требования СН РК 4.02-04-2013, ГОСТ 15518-87 и СТ РК, а также на типовые правила эксплуатации тепловых сетей. Далее по шагам: рабочие параметры, контроль каждую смену, ведение журнала, порядок промывки, уход за уплотнениями, типичные ошибки персонала, чек-листы из 7 этапов.

Для чего нужен регламент эксплуатации и что в него входит

Пластинчатый теплообменник — аппарат компактный и эффективный, но требовательный к режиму работы. Если чугунная трубчатка 1970-х имела четырёхкратный запас по толщине стенок, то современный ПТО штампуют из нержавеющего листа 0,4–0,8 мм, а герметичность пакета обеспечивают только резиновые уплотнения. Любая ошибка — гидроудар из-за резкого открытия задвижки, превышение паспортной температуры на 10–15 °C, загрязнённый теплоноситель с песком и окалиной, пропущенная регламентная промывка — ведёт к деформации пластин, выдавливанию уплотнений или засорению каналов. Регламент эксплуатации кратко отвечает на вопрос: как сохранить ресурс аппарата 15–20 лет, а не 3–5 сезонов.

Для разборных ПТО регламент основывается на паспорте изготовителя (Alfa Laval серий M, T, TS; Funke FP; Kelvion NT; РИДАН НН; ЭТРА ТТАИ; ТТАИ) и нормативной базе — СН РК 4.02-04-2013 «Тепловые сети», СН РК 4.02-04-2013 «Проектирование тепловых пунктов», ГОСТ 15518-87 «Аппараты теплообменные пластинчатые», а также СТ РК. Для паяных и сварных ПТО — паспорт, правила эксплуатации паяных пластинчатых теплообменников и инструкция производителя.

Состав регламента эксплуатации

• Приёмка и пуск. Вскрытие упаковки, осмотр, установка по проекту, опрессовка, наполнение, начальный прогрев.
• Рабочие параметры. Разрешённые значения давления, температуры, расхода и перепадов.
• Ежесменный контроль. Считывание приборов, проверка на течи, наблюдение за шумом и вибрацией.
• Журнал и отчётность. Фиксация параметров, событий, замечаний и выполненных ремонтов.
• Качество теплоносителя. Проверка жёсткости, pH, мутности, уровня железа и кислорода.
• Плановая промывка. Химическая очистка без разборки либо механическая с разборкой.
• Уход за уплотнениями и пластинчатым пакетом. Проверка состояния, замена изношенных уплотнений, контроль усилия затяжки шпилек.
• Сезонные операции. Пуск перед отопительным периодом, летняя консервация, ежегодное освидетельствование.

Приёмка, монтаж и пуск в работу

От этапа приёмки зависит, как теплообменник проработает ближайшие пять лет — ошибки монтажа последующей регулировкой не исправить. Приёмка включает четыре обязательных шага: проверку комплектности, входной контроль, монтаж согласно проекту, гидравлические испытания и первый пуск под нагрузкой.

1. Распаковка и входной контроль

• Сопоставить шильду с паспортом: модель, заводской номер, количество пластин, материал (AISI 304/316, титан Gr 1, никель), тип уплотнений (EPDM/NBR/HNBR/FKM), расчётные параметры.
• Проверить целостность транспортной упаковки. Деформированные плиты, надорванная стрейч-плёнка, следы протечек консервационного масла — основание для составления акта.
• Осмотреть пакет пластин: люфт пакета между подвижной и неподвижной плитами не должен быть больше величины А из паспорта (для разборных ПТО это паспортная величина, контрольное значение).
• Снять заглушки с патрубков, осмотреть резьбу и фланцевые присоединительные плоскости.

2. Монтаж в проектное положение

Теплообменник ставят на фундамент или раму так, чтобы ось патрубков совпадала с осью обвязки, а плиты располагались в вертикальной плоскости с отклонением не более 1 мм/м. Под аппаратом обязателен поддон протечек, превышающий габарит плит на 100–150 мм с каждой стороны. К патрубкам подводят жёсткие участки трубопровода с компенсаторами — это не даёт монтажным напряжениям передаваться на корпус. Минимальное свободное расстояние от подвижной плиты до стены — длина пакета плюс 30 % (для разборки); сверху и снизу — 600 мм для обслуживания.

3. Опрессовка и заполнение

После монтажа обвязки и до подачи рабочего теплоносителя контур опрессовывают чистой водой давлением 1,25 от рабочего, выдержка 10 минут. Падение давления более 0,02 МПа за 10 минут — повод искать утечки. Заполнение выполняют медленно, поэтапно удаляя воздух через автоматические воздухоотводчики и краны Маевского. Быстрое заполнение горячим теплоносителем при сухом аппарате часто вызывает термоудар и течь уплотнений уже в первые часы работы.

4. Первый прогрев и выход на режим

• Скорость нагрева не выше 5–7 °C в минуту до 40–50 °C, затем плавный выход на номинал.
• После выхода на рабочую температуру через 24 часа проверить момент затяжки шпилек: при первом нагреве уплотнения дают усадку 0,5–1,5 мм, и пакет нужно подтянуть.
• Снять контрольные показания Δp, Δt, расхода и внести в журнал — это базовая точка отсчёта для дальнейшей диагностики.

Эксплуатационные параметры: давление, температура, расход

Все три параметра — давление, температура, расход — заданы в паспорте аппарата и неизменны на весь срок службы. Работа в пределах паспортных диапазонов сохраняет ресурс; выход за них даже на короткое время сокращает срок жизни уплотнений в разы и провоцирует деформацию пластин.

Сводная таблица режимных параметров

Что нельзя при работе

• Превышение давления хотя бы на 1 бар — деформация пластин, выдавливание уплотнений в межпластинный зазор.
• Превышение температуры для EPDM выше 150 °C, для NBR выше 110 °C — старение резины ускоряется в 4–6 раз.
• Резкий перепад температур (термоудар) при пуске или внезапном останове — растрескивание пластин по линиям штамповки.
• Большой перепад давлений между сторонами при односторонней работе (одна полость пустая, вторая под давлением) — деформация пластин в сторону низкого давления.
• Гидроудар при резком открытии или закрытии задвижки — нарушение герметичности пакета, потечь уплотнений.

Ежесменный и ежесуточный контроль

Регламентный ежесменный обход — это 5–10 минут на аппарат, но он экономит десятки тысяч тенге на ремонт, потому что 90 % аварий ПТО развиваются постепенно и видны в показаниях задолго до отказа. Перепад давления, который ползёт вверх две недели подряд, — это сигнал к промывке; падение температуры на 5–10 °C при том же расходе — сигнал к проверке загрязнённости каналов.

Что снимает оператор каждую смену

1. Давление на входе и выходе обеих сторон — манометры на патрубках. Перепад давления Δp = P_вх − P_вых на каждой стороне сравнивается с паспортным.
2. Температурные показатели на входе и выходе с обеих сторон — датчики температуры либо термопары. Разница температур Δt служит ключевым показателем отбора тепла.
3. Расход теплоносителя — с помощью расходомера либо по перепаду давления на регуляторе. Сверить с проектной величиной.
4. Состояние аппарата — наружный осмотр: признаки утечек, оттенок теплоносителя в поддоне, необычные звуки, дрожание патрубков.
5. Сохранность теплоизоляционного слоя — отсутствуют сухие зоны (конденсат сигнализирует об износе).
6. Расположение и плотность арматуры около теплообменника — задвижки, обратные клапаны, регуляторы, фильтры.

Когда контроль учащают

• На протяжении первых 72 часов после установки и запуска — каждые 2 часа.
• При резкой смене погоды (в отопительный период) — с интервалом 4 часа.
• Если гидравлический режим сети изменён (переналадка ИТП) — каждые 2 часа на протяжении суток.
• После плановой промывки либо смены уплотнений — каждые 2 часа в течение первой смены.

Эталон «всё в норме» — значения из паспорта и протокола пусконаладки, к которым добавляются допуски: ±10 % по перепаду давления и ±5 % по температуре. Всякое отклонение за эти пределы нужно разбирать — пусть даже через час оно «вернулось само». Строки журнала с отметкой «выход за норму — расследовано — причина» как раз и отделяют профессиональную эксплуатацию от формальной.

Эксплуатационный журнал и хроника обслуживания

Журнал представляет собой бумажный либо электронный документ, куда заносят все события, происходящие с аппаратом от подписания акта ввода до вывода из работы. При аккуратном ведении он даёт возможность: прогнозировать срок службы уплотнений и пластин, аргументировать периодичность плановых работ, подтверждать гарантийный случай, передавать сведения о состоянии при смене персонала.

Структура журнала

• Паспортный лист. Модель, заводской номер, дата ввода в эксплуатацию, проектные параметры, материалы, тип уплотнений.
• Лист сменных показаний. Дата, время, ФИО оператора, давление и температура с обеих сторон, расход, примечания.
• Лист событий. Плановые операции, аварийные остановы, замены деталей, регулировки.
• Лист обслуживания. Промывки, осмотры, замены уплотнений, момент затяжки шпилек, очистка фильтров.
• Лист ремонтов. Дата, описание работ, применённые материалы, исполнитель, акт сдачи.
• Лист результатов анализов теплоносителя. Дата, лаборатория, значения жёсткости/pH/железа/мутности.

Какие записи обязательны

• В каждую смену — параметры по точкам с отметкой времени.
• Каждый останов — причина, продолжительность, действия при запуске.
• Все регулировки задвижек, клапанов, регуляторов около аппарата.
• Каждая промывка — дата, реагент, концентрация, температура, продолжительность, результат.
• Каждая замена уплотнений, пластин, прочих деталей — деталь, поставщик, момент затяжки.
• Каждый анализ теплоносителя с приложенным протоколом лаборатории.

На современных ИТП журнал ведут в электронном виде — так удобнее анализировать, проще передавать между сменами и хранить без потерь. Обязательный минимум полей: дата, время, оператор, давления и температуры по точкам, расход, примечание. Отметки о выходе за допустимый диапазон ставятся сразу — цветом или флагом. Ежемесячно по электронному журналу готовят отчёт о ресурсе и динамике параметров — это наилучшая база для планирования регламентных работ.

Качество теплоносителя — ключевой фактор срока службы

70 % неисправностей ПТО на ИТП и в котельных связаны с плохой водой. Жёсткая вода с карбонатами кальция и магния образует накипь, окалина и песок из старых трубопроводов забивают каналы, а кислотные среды и хлориды вызывают точечную коррозию пластин и сварного шва. Именно поэтому эксплуатационные правила начинаются с контроля сетевой воды — подробнее об этом в материале промывке пластинчатого теплообменника.

Контролируемые параметры

Периодичность анализа

• До начала отопительного сезона — всесторонний анализ обеих сторон ПТО (греющей и нагреваемой сред).
• Каждые 3 месяца — жёсткость, pH, содержание железа, мутность.
• Каждый месяц — быстрый контроль на ИТП с помощью тест-полосок либо портативного прибора.
• После аварийной подпитки либо ремонта сети — внеплановый полный анализ.

Основная защита от некачественной воды — верно подобранные и обслуживаемые фильтры перед ПТО. Сетчатый фильтр с ячейкой 0,5–1,0 мм задерживает крупный мусор, магнитный — окалину и железные хлопья, картриджный 50–100 мкм — мелкую взвесь. Чистка фильтров обязательна по графику: на загрязнённой сети — еженедельно, на нормальной — раз в месяц. Забитый фильтр — не профилактика, а ускоренное разрушение аппарата: вода проходит в обход через зазор корпуса либо давление после фильтра падает и теплоноситель кавитирует.

Регламент промывки: плановой и аварийной

Любой ПТО со временем загрязняется, поэтому плановая промывка — элемент эксплуатационного цикла, а не аварийное мероприятие. Химическая промывка без разборки занимает 2–4 часа работы одного оператора, механическая с разборкой — 6–12 часов и требует бригады. Подробно методы описаны в статьях про промывку теплообменников и как выполнить очистку пластинчатого теплообменника — здесь приведён сводный регламент.

Когда промывка обязательна

• Рост Δp на 30 % от первоначального значения при неизменном расходе.
• Снижение теплосъёма на 15–20 % от паспортной величины при тех же входных параметрах.
• Перед началом каждого отопительного сезона — если с последней промывки прошло больше года.
• После смены уплотнений либо плит — обязательная промывка, чтобы удалить остатки консерванта и следы монтажа.
• После аварии сети при попадании грязи, окалины, песка в контур.

Типовой регламент периодичности

Чем промывать

Выбор реагента — отдельная тема, смотрите каталог составов для промывки теплообменниковОсновное правило: карбонатную накипь удаляют слабыми кислотами (лимонной, сульфаминовой) при 50–60 °C; железистые отложения — ортофосфорной кислотой с ингибитором; биообрастание — щелочными реагентами с биоцидом. Универсального средства «на все случаи» не существует. После любой кислотной промывки нужны нейтрализация и контрольная промывка чистой водой до pH 6,5–8,5.

Сервис уплотнений и пластин

Уплотнения — наиболее расходуемый элемент пластинчатого теплообменника, именно на них держится плотность пакета. Средний ресурс EPDM — 5–8 лет, NBR — 4–6 лет, FKM — 8–12 лет в зависимости от температурного режима. Подробнее о видах и подборе — в материале об уплотнениях пластинчатых ПТО.

Симптомы износа уплотнений

• Потечь по периметру плит — влажные потёки на боковой стороне пакета.
• Капли в поддоне с неизменной периодичностью — даже редкие капли при стабильном давлении свидетельствуют об износе.
• Перетёк сред переток через пакет (одна сторона «загрязняется» вторым теплоносителем) — это признак повреждения уплотнения в области портов.
• Пакет не удаётся подтянуть до паспортного размера А — значит, резина утратила эластичность.
• Заметные трещины, остаточная деформация, смена цвета при разборном осмотре.

Порядок обслуживания уплотнений

• Ежегодно в рамках сезонного ТО — осмотр без полного разбора: пакет ослабить на 20–30 %, проверить кромки резины.
• Каждые 2–3 года — полный разбор пакета, ревизия всех пластин и уплотнений, замена изношенных элементов.
• Менять нужно весь комплект, а не отдельные уплотнения: остальные уже на пределе ресурса.
• Монтаж выполняется только насухо и только в чистый паз; силикон, литол и универсальные смазки недопустимы — от любых масел, кроме рекомендованного изготовителем, резина разрушается.
• После сборки обязательно провести опрессовку водой под давлением 1,25 от рабочего, выдержать 10 минут.

Осмотр и замена пластин

При корректной эксплуатации пластины выдерживают 15–25 лет, однако на некачественной воде и при систематическом превышении давления срок сокращается до 5–8 лет. На износ указывают: остаточная деформация вдоль линий штамповки, питтинг (точечная коррозия) на нержавеющей стали, крупные язвы в углах портов, трещины в углах гофры. Каталог сменных пластин и комплектующих — на нашем сайте; подбор выполняем по геометрии порта, толщине и материалу.

Подтяжка пакета: усилие, очередность, контроль

Подтягивание шпилек разборного ПТО — единственная регулировка, разрешённая в процессе эксплуатации. Её выполняют, чтобы компенсировать усадку уплотнений в первые 24–72 часа после запуска и вернуть герметичность при слабой течи. Чрезмерная затяжка не менее опасна, чем недостаточная: слишком большой момент выжимает уплотнения и коробит пластины.

Контрольная величина А

В паспорте любого ПТО указана величина А — расстояние между подвижной и неподвижной плитами при полностью собранном пакете. Это паспортный размер, ниже которого подтягивать запрещено. К примеру, для Alfa Laval M6 с 50 пластинами А = 195 мм; если меньше — пакет перетянут, если больше — возможна течь. Контроль выполняют штангенциркулем или линейкой по всем четырём углам пакета: расхождение между углами не должно быть более 0,5–1 мм/м длины пакета.

Порядок затягивания

1. Снять давление и температуру в аппарате (вода не выше 40 °C, давление атмосферное).
2. Измерить расстояние А по углам и внести данные в журнал.
3. Подтягивать по диагонали крест-накрест: сначала верхняя левая, затем нижняя правая, после — верхняя правая, в конце нижняя левая.
4. За один проход — не больше 5 мм, затем следующий проход в том же порядке.
5. После каждого прохода проверять расстояние А по углам — все четыре значения должны меняться синхронно.
6. Прекратить затяжку при достижении А паспортного значения; ниже опускаться нельзя.
7. По завершении затяжки — гидроиспытание водой под давлением 1,25 от рабочего, выдержка 10 минут, контроль отсутствия течи.

Когда подтягивать

• Спустя 24–72 часа после первого запуска — обязательно, чтобы компенсировать усадку.
• Если появилась незначительная течь по контуру пакета — попытаться подтянуть до паспортного А.
• После плановой разборки и сборки — обязательно, с проверкой по углам.
• Не подтягивать на работающем аппарате под давлением и температурой — нельзя, только на остановленном.

Сезонные действия: пуск, остановка, консервация

В большинстве казахстанских ИТП и котельных аппарат ГВС эксплуатируется круглый год, отопительный аппарат — 6–8 месяцев за сезон, а летом находится на консервации. От того, насколько качественно проведены сезонные операции, зависит состояние аппарата к началу нового сезона: он может быть готов к пуску либо простоять «на стоянке» с засохшими уплотнениями и накипью на тэне.

Подготовка к сезону отопления

• Лабораторный анализ сетевой воды с обеих сторон — жёсткость, pH, железо, хлориды, мутность.
• Наружный осмотр аппарата, очистка внешней поверхности от пыли и загрязнений.
• Прочистка фильтров до ПТО — сетчатого, магнитного, картриджного.
• Проверка КИП: манометров, термометров, расходомеров — на соблюдение межповерочных интервалов.
• Гидроиспытание контура давлением 1,25 от рабочего.
• Подтянуть пакет до паспортного А, если за лето он получил «сезонную» усадку.
• Плавный вывод на режим: скорость не выше 5–7 °C/мин до 50 °C, далее до номинальных параметров.

Окончание сезона и консервация

По завершении отопительного сезона возможны два варианта: аппарат остаётся заполненным сетевой водой («мокрая» консервация) либо сливается и просушивается («сухая» консервация). Мокрая проще, предохраняет от кислородной коррозии, однако требует следить за pH и качеством воды в баке. Сухая надёжно сохраняет состояние, но перед следующим пуском необходимо проверить уплотнения — они могут пересохнуть и утратить упругость.

Порядок мокрой консервации

• Отмыть аппарат от рабочего теплоносителя и заполнить умягчённой водой с pH 9–10.
• Ввести ингибитор коррозии и кислородсвязывающий реагент согласно нормам поставщика.
• Перекрыть запорную арматуру с двух сторон, создать небольшой избыток давления (0,1–0,2 бар).
• Ежемесячно — брать пробу из контура, проверять pH и содержание кислорода.
• Перед пуском в новом сезоне — слить консервацию, промыть чистой водой, провести опрессовку, выйти на режим.

Порядок сухой консервации

• Полностью слить аппарат, продуть обе стороны воздухом до удаления всей влаги.
• Установить на патрубки заглушки со штатными уплотнениями.
• Если простой длительный (свыше 6 месяцев) — ослабить пакет на 10–15 %, чтобы уплотнения не «слежались» под нагрузкой.
• Хранить в отапливаемом помещении с температурой +5…+30 °C и относительной влажностью ≤ 60 %.
• До пуска — проверить уплотнения (нет ли трещин и остаточной деформации), подтянуть пакет до паспортного А, медленно заполнить и опрессовать.

Ежегодное освидетельствование (для большинства ПТО — один раз в год, иногда чаще по отраслевым регламентам) предусматривает полную разборку пакета, ревизию каждой пластины и уплотнения, проверку плит на коррозию и деформацию, измерение геометрии портов, сборку с контролем момента и А, гидроиспытание давлением 1,5 от рабочего. Результат освидетельствования оформляют актом и подшивают к журналу.

Типичные ошибки персонала и способы их избежать

90 % эксплуатационных проблем ПТО связаны с повторяющимися ошибками из «классического» перечня. Понимание этих ошибок и их причин — уже половина успеха в грамотной эксплуатации. Далее приведён топ-10 ошибок по частоте обращений в сервисную службу.

1. Резкое открывание задвижек при запуске. Гидроудар выжимает уплотнения и деформирует пластины. Правильно — открывать плавно за 30–60 секунд.
2. Нарушение паспортной температуры. Для EPDM выше 150 °C, для NBR выше 110 °C — старение резины ускоряется в 4–6 раз. Обязателен контроль термостатами.
3. Игнорирование фильтров. Фильтр, забитый на 50 %, уже снижает производительность и создаёт риск кавитации. Чистить по графику, а не «когда уже всё».
4. Подтяжка аппарата во время работы. При наличии давления и температуры к пакету прикасаться запрещено — работы выполняют лишь после останова.
5. Обжатие меньше указанного в паспорте размера А. Если пакет перетянут, появляются выдавленные уплотнения, деформация пластин и трещины в углах гофрированной части.
6. Применение смазок общего назначения. Литол, силикон и ВД-40, попав на EPDM-резину, ускоряют её старение в десятки раз. Уплотнение ставят сухим в очищенный паз.
7. Мойка с помощью «универсального средства против накипи». Средства для бытовых чайников на кислотной основе включают фосфаты и компоненты, которые повреждают уплотнения. Нужны только специально подобранные реагенты.
8. Нет журнала либо записи ведутся для вида. Журнал, заполненный «для проверки», но без фактических параметров, не помогает диагностике и обесценивает инструмент.
9. Пренебрежение анализом воды. Рассуждение «вода как вода» работает лишь до того, как за месяц вырастет Δp. Предсезонный анализ — не формальность.
10. Перенос плановой промывки «на зиму». Накипь толщиной 1 мм означает −15…−25 % теплосъёма и напрасный расход газа. Промывка раз в сезон окупается за счёт экономии топлива за 1–2 месяца.

Большинство этих ошибок — это не злая воля, а недостаток инструктажа и регламентов. Хорошая практика — печатать рядом с аппаратом ламинированный плакат с топ-10 правилами, графиком обходов и контактом сервисной службы. На крупных производствах — обязательная переаттестация эксплуатационного персонала раз в 2 года с проверкой знания инструкции по конкретной модели.

Вопросы, которые часто возникают при эксплуатации пластинчатых теплообменников

Ответы на дополнительные вопросы по сервису и ремонту смотрите в разделе популярных вопросов. Прикладные материалы по смежным темам находятся выше, в блоке связанных статей.

Памятка по грамотной эксплуатации: 7 этапов

Краткая инструкция для эксплуатационного персонала: какие действия и в какие сроки выполнять. Её можно распечатать, заламинировать и разместить возле аппарата.
