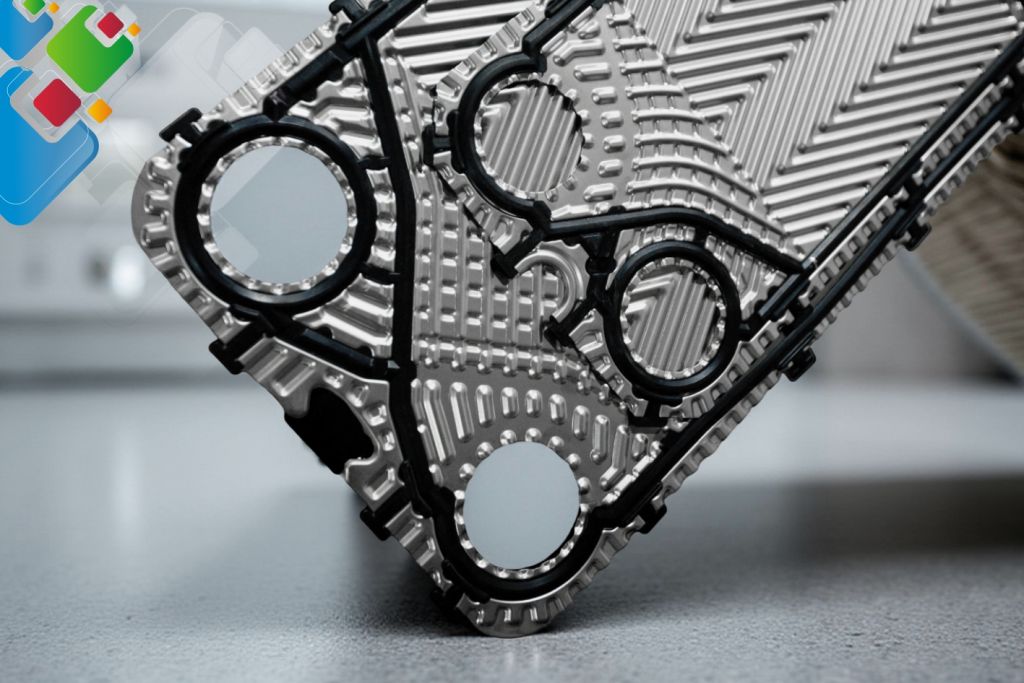

Пластины для теплообменника

Пластины Пластины — ключевой узел разборного теплообменника. Тепло от горячего теплоносителя к холодному передаётся сквозь гофрированный металлический лист толщиной 0.4–0.8 мм, и именно пластины в первую очередь подвержены износу, зарастанию накипью и деформации под давлением. Пакет пластин — одновременно сменный элемент и средство модернизации: изношенные листы заменяют целым набором, а установка дополнительных увеличивает тепловую мощность без приобретения нового корпуса. В материале рассмотрим марки стали по ГОСТ 5632 и стандарту AISI, типы гофрирования chevron, как толщина влияет на рабочее давление до 2.5 МПа, методы определения пластины по шильду, чем оригинал отличается от аналога, а также порядок заказа пластин как ЗИП под Alfa Laval, Kelvion, Funke, РИДАН и ЭТРА.

Если теплообменник не выходит на нужную температуру или появляется переток между контурами, обычно сразу думают о полной замене аппарата. Однако на деле причина, как правило, кроется в пакете пластин, и достаточно заменить пластины с уплотнениями. Профессиональный подбор позволяет сэкономить значительную часть бюджета, но требует аккуратности: неверный выбор марки стали, толщины листа или геометрии профиля приведёт либо к ускоренному износу пакета, либо к недостаточной мощности.

Назначение пластин в теплообменном аппарате

Разборный пластинчатый теплообменник представляет собой раму с двумя плитами и пакетом тонких металлических листов между ними. Корпусные элементы, штанги и плиты эксплуатируются десятилетиями. Основной рабочий узел — пакет пластин: листы формируют каналы для двух теплоносителей и обеспечивают передачу тепла от горячей среды к холодной. Детальнее об устройстве — в обзоре сжатый обзор пластинчатых теплообменников, а конструктивные отличия моделей описаны в статье о пластинчатые разборные теплообменники.

Каким образом пакет пластин распределяет потоки

В пакете пластины установлены поочерёдно: по каналам между нечётными листами идёт один теплоноситель, между чётными — другой. У каждой пластины есть четыре угловых порта. Резиновая прокладка по контуру листа и вокруг портов задаёт направление сред так, что греющая и нагреваемая жидкости проходят по смежным, но не сообщающимся каналам. Передача тепла идёт через стенку пластины: чем тоньше стенка и больше площадь соприкосновения, тем выше интенсивность теплообмена.

Ключевой момент: пластины и уплотнения действуют совместно. Лист обеспечивает теплопередачу и герметичность между контурами, а резиновый уплотнитель — герметичность аппарата относительно внешней среды. Именно поэтому при ремонте пакета их, как правило, заменяют одновременно. Эта тема раскрыта в связанной статье о уплотнителях для пластинчатых теплообменников — её желательно изучить сразу после текущего материала.

Зачем пластины гофрируют

Гладкая пластина была бы малоэффективна: поток двигался бы ламинарно, прижимаясь к стенке тонкой плёнкой, работающей как теплоизолятор. Гофрирование выполняет три функции. Первая — рельеф турбулизирует поток, разрушает пограничный слой и заметно увеличивает коэффициент теплопередачи. Вторая — вершины гофр смежных пластин контактируют друг с другом, создавая жёсткую решётку точек соприкосновения; благодаря этому тонкий лист выдерживает давление до 2.5 МПа. Третья — гофры повышают фактическую площадь поверхности на 15–25% по сравнению с гладким листом.

Пластина одновременно служит теплопередающей поверхностью, несущим элементом и деталью, формирующей канал. Если заменить один тип пластин на другой, изменятся мощность, гидравлическое сопротивление и предельное давление теплообменника. Следовательно, подбор пластин — это инженерный расчёт, а не приобретение «точно такой же железки».

Материалы пластин

Материал для пластины подбирают исходя из агрессивности среды, рабочей температуры и нужного срока службы. Основная масса пластин производится из коррозионностойкой стали по ГОСТ 5632 и СТ РК, обозначения которой совпадают со стандартом AISI. В агрессивных средах применяют высоколегированные стали и сплавы, а для морской воды — титан. Главный критерий сопротивления точечной коррозии — индекс PREN: чем он выше, тем выше стойкость стали к питтингу в хлоридсодержащих средах.

Сопоставительная таблица материалов

Основное правило выбора материала: не платить лишнего за чрезмерную стойкость, но и не экономить в агрессивной среде. В отоплении с сетевой водой без хлоридов AISI 304 работает 20–25 лет. В ГВС, где водопроводная вода нередко содержит хлориды, AISI 304 подвергается питтингу уже через 3–5 лет, поэтому нормой становится 316L. Тему подробнее освещает статья о теплообменных аппаратах из нержавеющей стали.

Дерево решений: какой материал выбрать под среду

Инженеры применяют дерево решений, чтобы не запоминать всю таблицу: оно позволяет исключить большинство вариантов, задав два-три вопроса о среде.

Когда состав среды не определён, до заказа рекомендуется выполнить химический анализ воды на хлориды, pH и минерализацию. Небольшая по стоимости процедура предотвращает две затратные ошибки: покупку дорогого титана там, где хватает 316L, и монтаж 304 в среду, которая разрушит его за несколько лет.

Профили гофрирования

Геометрия гофр задаёт интенсивность теплопередачи пластины и сопротивление, которое она создаёт в канале. Наиболее часто встречается шевронный рельеф (chevron, «ёлочка») с диагональными бороздами под углом. Наклон борозд относительно продольной оси именуют углом гофрирования, или theta-углом; это ключевая характеристика профиля.

Мягкий профиль Chevron 30° (low-theta)

Пластину с небольшим углом гофрирования (примерно 30°) называют low-theta или «мягкой». Борозды идут полого, поэтому поток проходит канал с меньшим завихрением. Такая пластина даёт низкое гидравлическое сопротивление, а коэффициент теплопередачи у неё умеренный — 2500–3500 Вт/м²·К. Мягкие пластины используют при вязком теплоносителе, ограниченном напоре насоса или невысокой нагрузке.

Жёсткий профиль Chevron 60° (hard, high-theta)

Пластину с крупным углом гофрирования (около 60°) именуют hard или «жёсткой». Крутые борозды активно турбулизируют поток: коэффициент теплопередачи доходит до 6000–7000 Вт/м²·К — почти в два раза больше, чем у мягкого профиля. Обратная сторона — повышенное гидравлическое сопротивление, для него насосу требуется больший напор. Жёсткие пластины устанавливают там, где необходимо получить максимум мощности на минимальной площади и имеется запас по напору.

Комбинированная компоновка пакета

Наиболее примечательно то, что в пределах одного пакета допустимо сочетать пластины обоих профилей. Если мягкая пластина (30°) расположена напротив жёсткой (60°), формируется канал смешанного типа: коэффициент примерно 4000–4500 Вт/м²·К при умеренном сопротивлении. Изменяя долю мягких и жёстких пластин, инженер адаптирует аппарат под конкретную задачу. Вот почему два внешне схожих теплообменника одной модели могут отличаться по мощности — у них неодинаковая компоновка профилей.

Коэффициент теплопередачи для разных профилей

Разницу между профилями удобно увидеть, сравнив коэффициенты теплопередачи K в одинаковых условиях вода-вода.

Схема пакета пластин с гофрами chevron

Схема демонстрирует, каким образом пластины собираются в пакет. Соседние листы обращены гофрами друг к другу — их вершины создают решётку точек контакта, а в промежутках формируются извилистые каналы для теплоносителей.

Толщина пластин

Толщина листа — это компромиссный параметр. Для теплопередачи выгоднее тонкая пластина: чем меньше металла разделяет среды, тем активнее теплообмен. С прочностью и сроком службы ситуация обратная — толстая пластина держит более высокое давление и дольше противостоит коррозии. Типовой размерный ряд толщин: 0.4, 0.5, 0.6 и 0.8 мм.

Влияние толщины на рабочее давление

Давление пластина принимает в точках контакта, где гребни гофр соприкасаются с соседним листом. С увеличением толщины металла растёт стойкость к продавливанию. Если в контур высокого давления установить листы 0.4 мм вместо предусмотренных проектом 0.6 мм, металл между точками контакта выгнется, гофры смнутся, а в самом плохом случае по линии гофрирования возникнет трещина. Уменьшать толщину «для экономии» недопустимо — она определяется рабочим давлением системы.

Влияние толщины на срок службы

В процессе работы пластина теряет металл: коррозия снижает толщину стенки, эрозия стирает гофры. У более толстого листа запас на износ выше — к моменту, когда 0.4 мм уменьшится до критической величины, 0.8 мм всё ещё будет держать прочность. Именно поэтому для агрессивных сред, воды с примесями и аппаратов, вывод которых в ремонт обходится дорого, сознательно берут пластины большей толщины. Подробнее это рассмотрено в статье о способах увеличить срок эксплуатации теплообменника.

Влияние толщины на стоимость

Стоимость пластины зависит от массы металла, поэтому лист 0.8 мм дороже 0.4 мм примерно в полтора-два раза. Экономия на тонком листе оправдана только в действительно низконапорных контурах. В тепловом пункте с давлением 1.6 МПа правильный выбор — 0.5 мм. Толщину диктуют давление и среда, а не желание сэкономить.

Способы подбора необходимой пластины

Чаще всего ошибка при заказе возникает из-за неверного определения пластины. Листы, кажущиеся одинаковыми, различаются диаметром портов, профилем гофрирования и маркой стали. Установить «почти такую же» пластину не получится. Существует четыре проверенных метода, позволяющих точно выяснить, какая деталь требуется.

Метод 1. Идентификация по шильду аппарата

На раме любого аппарата есть заводская табличка — шильд (nameplate), и это наиболее достоверный источник данных. Табличка содержит производителя, модель и типоразмер, серийный номер, число пластин, рабочее давление, диапазон температур и год выпуска. Особую ценность имеет серийный номер: с ним поставщик находит заводскую спецификацию и безошибочно определяет, какие пластины изначально стояли в пакете. Сделайте чёткое фото шильда целиком в высоком разрешении — это во многом обеспечит успешный подбор.

Метод 2. По модели теплообменника

Когда табличка потеряна или плохо читается, ориентируются на модель аппарата. Производители используют собственные обозначения: Alfa Laval — серии M, T, TL, AQ; Kelvion (GEA) — NT и NX; Funke — FP и FPDW; РИДАН — НН с числовым индексом. По известной модели совместимые пластины находят в каталоге. Систематизация различий между моделями приведена в статье о разновидностях пластинчатых теплообменников.

Метод 3. По размерам и присоединительным узлам

Если отсутствуют и шильд, и надёжные данные о модели, пластину определяют по геометрии. Потребуются длина и ширина, диаметр портов, расстояния между осями, профиль гофрирования, толщина листа и конфигурация уплотнительной канавки. Замеры выполняют штангенциркулем и рулеткой. По совокупности размеров инженер-подборщик сводит поиск к конкретной серии.

Метод 4. Контрольный замер и физический образец

Самый надёжный вариант — предоставить поставщику одну пластину-образец. По физическому образцу подбор делается со стопроцентной точностью. Если отправить образец нельзя, его заменяет полный комплект данных: фото с двух сторон, фото уплотнительной канавки, все ключевые размеры и фото шильда.

Оригинал vs аналог

Когда пластины заказывают в качестве ЗИП, неизменно возникает дилемма: выбрать оригинал от изготовителя аппарата или совместимый аналог. У каждого решения есть достоинства и недостатки.

Оригинальные пластины

Оригинальные пластины выпускаются под тем же брендом, что и теплообменник: например, пластины Alfa Laval для аппарата Alfa Laval. Их преимущества — гарантированное соответствие заводской геометрии, точное совпадение профиля и материала, сохранение паспортных характеристик. Недостатки — высокая стоимость и иногда долгая поставка, особенно для импортных марок. Оригинал выбирают, если аппарат на гарантии, если от него критически зависит технологический процесс или требуется идеальное совпадение всех параметров.

Совместимые аналоги

Аналогом называют пластины, которые сторонний изготовитель делает под геометрию модели другого бренда. Добротные аналоги производятся с той же геометрией портов и гофрирования, из аналогичных марок стали и при правильном подборе работают не хуже оригинала, однако их цена ниже на 25–40%. Основной риск — некачественный аналог с неточной геометрией портов, уменьшенной толщиной или сталью похуже: он может не установиться в раму, снизить мощность или быстро выйти из строя.

Полезная рекомендация: заказывая аналог, уточните у поставщика марку стали, толщину листа и тип профиля — эти параметры обязаны соответствовать оригиналу. Если поставщик избегает конкретных цифр, это должно насторожить.

Пластины под бренды

На объектах встречается оборудование разных изготовителей — от импортных Alfa Laval, Kelvion и Funke до РИДАН и ЭТРА. Для каждого бренда и серии требуются пластины с собственной геометрией. Далее приведён обзор ключевых марок и подходящих к ним пластин.

Отдельно про бренд КС — это собственная марка пластинчатых теплообменников, выпускаемая ТПЛ-Сервис. Для аппаратов КС пластины и уплотнения всегда имеются на складе, не приходится долго ждать импортную поставку — это удобно при срочном ремонте пакета. Что касается зарубежных брендов: SWEP в основном специализируется на паяных аппаратах, где отдельная замена пластин невозможна; о паяных моделях говорится ниже и в каталоге паяные теплообменники.

Разборные и паяные аппараты — ключевое различие при подборе ЗИП

Существенное уточнение: всё сказанное о замене пластин касается исключительно разборных пластинчатых теплообменников. В разборном устройстве пакет фиксируется болтами, поэтому его можно разобрать и заменить любую пластину либо уплотнение. В паяном теплообменнике пластины соединены в неразборный моноблок — отдельную пластину заменить не получится, при поломке меняют аппарат целиком. Следовательно, если вам нужны «пластины ЗИП», сначала проверьте, что теплообменник разборный. Каталог разборных аппаратов и пластин к ним — теплообменные аппараты пластинчатого типа.

Как заказать пластины

Заказ пластин — процедура короткая, но значимая. Чем точнее сведения вы передадите инженеру-подборщику, тем вернее будет подбор. Рассмотрим порядок действий поэтапно.

Какие сведения обязательно передать инженеру

• Серийный номер и модель теплообменника — база для подбора согласно заводской спецификации.
• Количество пластин — точное количество для замены либо добавления в пакет.
• Материал пластин — марка стали либо описание среды, когда марка не определена.
• Тип задачи — замена изношенных, дополнение пакета для повышения мощности или полная его замена.
• Предпочтение по типу ЗИП — совместимый аналог или оригинал.
• Срочность — планируется ли остановка оборудования и требуется ли срочная поставка.

Сроки поставки

Сроки определяются наличием. Для ходовых моделей пластины массовых типоразмеров, как правило, имеются на складе и отгружаются быстро; редкие серии или импортный оригинал — дольше. Пластины под маркой КС идут оперативно, поскольку это собственное производство. Для срочной поставки удобно связаться через контакты либо связаться по телефону +7 (727) 310-71-46.

Замена пакета и его доукомплектация

Есть две разные причины заказывать пластины. Первая — поменять изношенные, восстановив работоспособность аппарата. Вторая — дополнить пакет, чтобы увеличить тепловую мощность. Эти сценарии различаются.

Замена пластин с износом

С течением времени пластины приходят в негодность: возникает точечная коррозия, появляются сквозные свищи, гофры стираются из-за эрозии. О износе говорят снижение мощности, переток сред между контурами, протечки. Изношенные пластины заменяют новыми с идентичной геометрией, материалом и толщиной. Когда повреждена большая часть пакета, целесообразнее менять пластины набором. Замену практически всегда выполняют вместе с заменой уплотнений.

Дополнение пакета для увеличения мощности

Ключевое достоинство разборного исполнения — возможность повысить мощность за счёт добавления пластин в пакет. Когда объект вырос и теплообменник уже не справляется, нередко достаточно приобрести дополнительные пластины, а не новый аппарат. Увеличение числа пластин повышает площадь теплообмена и мощность. Предел определяется длиной стяжных штанг рамы. До доукомплектации инженер оценивает запас по штангам и гидравлике. Подробнее это раскрыто в статьях про повышение мощности пластинчатого теплообменника и способы повысить производительность теплообменника.

Когда ремонт теряет смысл — рама изношена, штанги деформированы — рассматривают замену теплообменника целиком. В каких случаях это оправдано, объясняет статья о замене теплообменника, а выбрать новый аппарат поможет материал как подобрать теплообменник.

8 ошибок в подборе пластин

Выбор пластин только кажется лёгким делом, однако именно здесь чаще всего допускают затратные ошибки. Далее перечислены восемь распространённых промахов, которые приводят к ненужным тратам и досрочному отказу пакета.

У всех восьми ошибок одна причина — подбор без точных данных. Чтобы их не допустить, достаточно снять информацию с шильда, замерить пластину и согласовать заказ с инженером-подборщиком.
