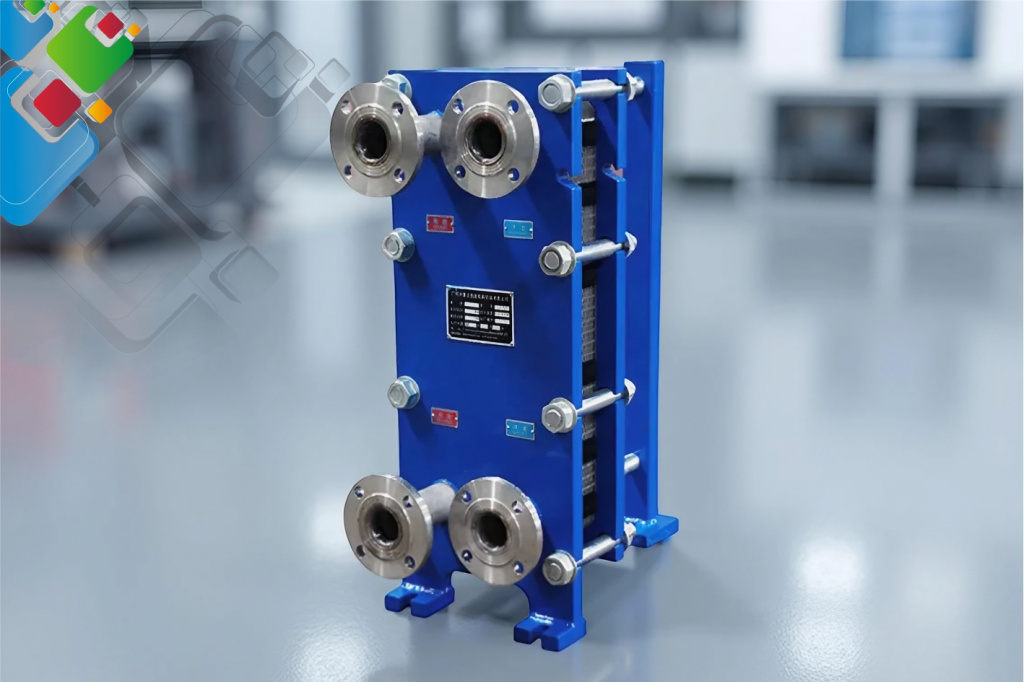

Теплообменник для бассейна
Бассейновый теплообменник Это центральный узел водонагревательной системы: через него тепловая энергия первичного контура (котла, теплового насоса, солнечного коллектора) переходит к воде чаши, при этом теплоносители не соприкасаются напрямую. Чтобы подобрать аппарат правильно, нужно учесть объём чаши, химический состав воды (в первую очередь хлориды и соли), требуемую температуру, продолжительность нагрева и материал корпуса. В материале рассматриваются разновидности теплообменников, методика вычисления мощности по СН РК и СН РК 4.02-01-2011, сплавы для агрессивной хлорированной и морской среды, варианты обвязки и распространённые ошибки при монтаже.
Бассейн представляет собой специфический объект: в воде присутствуют хлор, бром или озон, её температура находится в диапазоне 26-30 °C, а циркуляция через фильтровальную и нагревательную систему идёт постоянно. Нагрев непосредственно в котле недопустим, поскольку продукты обеззараживания повреждают внутренние поверхности теплогенератора. Именно поэтому устанавливают промежуточный теплообменник из коррозионностойких сплавов, который разделяет «грязный» контур бассейна и «чистый» контур котельной.
Данный материал продолжает серию «Выбор теплообменного аппарата» и «Расчёт теплообменного аппарата». Тем, кто только приступает к подбору, советуем сперва изучить основной гайд, а затем уже детально разобрать бассейновую специфику на этой странице.
Разновидности теплообменных аппаратов для бассейнов
Рынок предлагает три основные конструктивные схемы, различающиеся мощностным резервом, размерами и ценой. Ниже разберём их детально, чтобы вы могли сразу исключить заведомо неподходящие решения до отправки запроса на КП. Сравнение разборных и паяных исполнений приведено в нашей публикации «Сравнение разборных и паяных аппаратов».
Аппарат типа «кожух и трубы» с титановым пучком
Традиционная «бочка», внутри которой находится пучок U-образных титановых трубок. Наиболее часто применяется для частных и коммерческих бассейнов объёмом от 40 до 250 м³. Вода бассейна проходит по корпусу (невысокое давление, слабое сопротивление), а теплоноситель движется по трубкам. Ключевой плюс — устойчивость к хлоридам и простота очистки кислотой.
- Тепловая мощность: 40-600 кВт на один корпус
- Ресурс: 15-20 лет при корректной эксплуатации
- Цена: средняя, оптимальный баланс стоимости и срока службы
Паяный пластинчатый аппарат из 316L / SMO
Малогабаритный блок с 30-200 пластинами, соединёнными пайкой медью либо никелем. Применяется для бассейнов без хлора (озон, активный кислород, медно-серебряная ионизация) либо при малой концентрации Cl до 200 мг/л. Не предназначен для морской воды и СПА с высоким хлорированием. Выбор моделей — в разделе пластинчатые аппараты для бассейнов.
- Тепловая мощность: 30-400 кВт
- Размеры: в 4-5 раз компактнее кожухотрубного
- Цена: на 35-50% меньше титанового
Титановый разборный пластинчатый
Сборно-разборный аппарат на титановых пластинах (Gr.1 либо Gr.2) с уплотнениями из EPDM. Универсальный вариант для коммерческих объектов: аквапарков, отелей, СПА с агрессивной химической водоподготовкой. Мощность можно увеличить, добавив пластины, без смены корпуса. Оптимален там, где нужна регулярная полная очистка.
- Тепловая мощность: 100-2500 кВт (модульное исполнение)
- Допускается полная разборка для CIP-мойки
- Цена: на 20-40% выше кожухотрубного
Спиральные / витые (Twisted)
Исполнение с титановыми трубками, закрученными в спираль, — лучшее решение для тепловых насосов и солнечных коллекторов, где нужна развитая поверхность при малом напоре. Гидравлическое сопротивление минимально: 5-15 кПа, тогда как у пластинчатых 25-40 кПа. Нередко используется в низкотемпературных системах (35-45 °C на входе).
- Оптимален для геотермальных тепловых насосов
- Крайне низкое сопротивление со стороны бассейновой воды
- Тепловая мощность: 20-180 кВт
Конденсаторы полного размера для холодильных установок
Если бассейн обогревается обратным потоком от кондиционера (рекуперация холода), используют конденсатор фреон/вода с титановыми контурами. Это узкоспециализированный вариант для пансионатов и гостиниц, где одновременно требуется охлаждать здание и нагревать бассейн. Окупаемость — до 2 лет благодаря «бесплатному» теплу.
- Совместимость с фреонами R410A, R32, R1234yf
- Совмещает роли конденсатора и нагревателя
- Нуждается в индивидуальном проектировании
Электронагреватели в контуре с теплообменным аппаратом
Резервный вариант: базовый нагрев выполняет теплообменник от котла, а на пиках или при аварии включается ТЭН. Подобная «двухступенчатая» схема часто применяется для коммерческих СПА. Электронагреватель устанавливают после теплообменника по направлению движения воды бассейна; он работает в режиме «догрев на разницу».
- Резервирование при выходе котла из строя
- Уменьшение пиковой нагрузки на котёл
- Управление от единого контроллера
На 80% выбор типа зависит от химического состава воды и располагаемой первичной мощности котельной. Если не уверены, какой именно тип вам подходит, изучите наш каталог титановых теплообменных аппаратов или оформите заявку на бесплатный расчёт у инженера.
Исходные данные для расчёта мощности
Вычисления выполняют по основной формуле теплового потока для жидкости в установившемся режиме. Бассейн принимают как объём воды, который требуется нагреть от начальной температуры (как правило, 10-15 °C для водопроводной воды) до заданной (28 °C для закрытых, 25-26 °C для открытых, 32-34 °C для СПА и реабилитационных бассейнов) за определённое время.
К примеру: резервуар 30 м³, подъём температуры с 10 до 28 °C за 24 часа
Q = 30 · 1000 · 4186 · 18 / 86400 = 26 162 Вт ≈ 26 кВт. Это «чистый» расчёт, где не учтены потери тепла через зеркало воды. С запасом 1.5-2.0 (утечки через зеркало в закрытом бассейне, частично открытом, при ветре) получаем 40-50 кВт. Для открытого бассейна берут коэффициент 2.5-3.0 — в итоге 65-78 кВт.
Таблица 1. Факторы, определяющие подбор
| Параметр | Обычный диапазон | Как влияет на мощность |
|---|---|---|
| Ёмкость чаши V | 15-300 м³ | Прямая зависимость |
| Начальная температура | 8-18 °C | Воздействует на ΔT |
| Заданная температура | 25-34 °C | Сказывается на ΔT |
| Продолжительность нагрева τ | 24-72 ч | Обратная зависимость |
| Потери тепла через зеркало | +50-200% к Q | Поправочный коэффициент 1.5-3.0 |
| Температура греющего теплоносителя | 55-85 °C | Задаёт LMTD |
| Расход воды бассейна | 2-30 м³/ч | Влияет на площадь |
| Поток первичного контура | 1.5-20 м³/ч | Выбор насоса |
Детальный пошаговый расчёт, учитывающий потери через зеркало и инсоляцию, приведён в нашем руководстве «Расчёт теплообменного аппарата». Нормативная основа — СН РК «Отопление, вентиляция и кондиционирование», СН РК 4.02-01-2011.
Материалы под агрессивную воду
Основной противник теплообменника бассейна — хлориды (Cl⁻). Они провоцируют питтинговую (точечную) коррозию даже на нержавеющих сталях. С ростом концентрации и температуры агрессивность среды усиливается. Именно поэтому материал выбирают строго по способу водоподготовки и допустимому остаточному содержанию хлора.
Таблица 2. Совместимость материалов с бассейновой водой
| Материал | Cl, мг/л, не более | Вода морского типа | Озон | Ресурс, лет |
|---|---|---|---|---|
| AISI 304 | до 50 | Нет | Нет | 3-5 |
| AISI 316L | до 200 | Нет | Да | 5-8 |
| AISI 904L | до 800 | Ограниченно | Да | 8-12 |
| 254 SMO (super-austen.) | до 3000 | Да | Да | 10-15 |
| Титан Gr.1 / Gr.2 | ограничения отсутствуют | Да | Да | 15-25 |
| Cuprum / медь (только без хлора) | 0 | Нет | Нет | 7-10 |
| Hastelloy C-276 | экстрим | Да | Да | 20-30 |
Для частных бассейнов с обычной хлорной водоподготовкой (до 1.5 мг/л свободного хлора), содержание Cl⁻ до 200 мг/л. Стоимость на 35-40% ниже титанового.
Универсальный материал: пригоден для морской воды и нестандартных водоподготовок (бром, активный кислород), служит 20+ лет, гарантия до 10 лет.
На 15-25% дешевле титана, срок службы 10-15 лет, переносит до 3000 мг/л хлоридов. Удачный компромисс для аквапарков и больших СПА.
Для разборных пластинчатых теплообменников уплотнения берут из EPDM (этилен-пропилен-диен): материал устойчив к хлору, озону, УФ и температуре до 130 °C. NBR (нитрил) для бассейна не годится — разрушается от хлора за 2-3 года. Подробнее об уплотнениях — в нашем руководстве «Сферы применения пластинчатых теплообменных аппаратов».
Производители — зарубежные и российские
Рынок Казахстана после 2022 года претерпел изменения: часть импортных брендов ушла, другие уменьшили поставки. На первый план выдвинулись локальные производители, освоившие выпуск титановых аппаратов. Ниже — актуальная картина на 2025 год.
Таблица 3. Сопоставление производителей
| Бренд | Страна | Модельный ряд для бассейнов | Время поставки |
|---|---|---|---|
| КС НАШ БРЕНД | ТПЛ-Сервис (Россия) | Пластинчатые 316L/SMO, кожухотрубные Ti | 2-4 недели |
| РИДАН | Россия | Паяные пластинчатые 316L | 3-6 недель |
| ЭТРА | Россия | Разборные пластинчатые, серия для бассейнов | 4-8 недель |
| ТТАИ | Россия | Кожухотрубные с титановыми трубками | 3-5 недель |
| ТИЖ | Россия | Пластинчатые для жидкостей | 2-4 недели |
| Теплохит | Россия | Кожухотрубные бассейновой линейки | 3-5 недель |
| Анвитэк | Россия | Разборные пластинчатые | 4-6 недель |
| Машимпэкс | Россия | Дистрибуция Kelvion в Казахстане | 5-10 недель |
| Alfa Laval | Швеция | T-серия, CB / M-серия | 8-14 недель (параллельный ввоз) |
| Funke | Германия | TPL / FP-серия | 8-12 недель |
| Kelvion (GEA) | Германия | NT-серия | 8-12 недель |
| Sondex / Danfoss | Дания | SR / S-серия | от 10 до 14 недель |
Собственная производственная марка КС — это локальное производство в Казахстане под контролем инженеров ТПЛ-Сервис. Применяем титан Gr.1 от ВСМПО-АВИСМА, корпуса выполняем из нержавеющей стали AISI 316L, сборка идёт на нашей площадке. К плюсам относятся: быстрая отгрузка (2-4 недели), гарантия 5 лет, возможность ремонта на месте эксплуатации и стоимость на 25-40% меньше, чем у импортных изделий аналогичной производительности.
Варианты подключения
То, как подключается теплообменник, определяется источником тепла: газовым или электрическим котлом, тепловым насосом воздух/вода, геотермальным насосом, солнечным коллектором либо их сочетанием. Общий принцип неизменен — имеются два раздельных контура: первичный (с горячим теплоносителем) и вторичный (с водой бассейна). Отличия касаются температур, расходов и способа регулирования.
Схема 1. Газовый котёл как источник
Из котла теплоноситель с температурой 70-85 °C подаётся циркуляционным насосом в первичный контур теплообменника. Вода бассейна отбирается после фильтра и циркуляционного насоса (как правило, 0.5-2 кВт), проходит вторичный контур и возвращается через подающие форсунки. Регулировка выполняется трёхходовым клапаном либо включением/отключением котла по сигналу температурного датчика в чаше.
Схема 2. Подключение к тепловому насосу воздух/вода
Тепловые насосы выдают теплоноситель с невысокой температурой — 35-55 °C. По этой причине нужен теплообменник с увеличенной площадью при том же Q. Выбирают аппараты с малым сопротивлением (например, twisted-spiral или разборные пластинчатые, где число пластин не меньше 60). Более детально о подборе под тепловые насосы — в материале «Как подобрать теплообменник».
Схема 3. Солнечный коллектор как источник
Гелиосистемы дают нестабильный поток с температурой 25-65 °C, что зависит от инсоляции. В этом случае необходимы буферная ёмкость (200-1500 л) и теплообменник с гликолевым контуром (Tyfocor LS, антифриз). Площадь теплообмена принимают с двойным запасом из-за малого среднелогарифмического температурного напора (LMTD = 5-12 °C).
Вода бассейна ВСЕГДА проходит через корпус кожухотрубного аппарата (низкое давление, простота чистки), а теплоноситель — по трубному пакету. Если поменять местами, корпус из обычной стали начнёт быстро корродировать, а титановые трубки останутся «как новые».
Как подобрать мощность по объёму чаши
На графике приведена рекомендуемая мощность теплообменника для крытых бассейнов при разнице температур 18 °C (с 10 до 28 °C) и времени нагрева 24 часа, с учётом коэффициента потерь 1.7. Эти значения — типовой ориентир; для уличных бассейнов и СПА мощность увеличивают в 1.5-2 раза.
Алгоритм выбора теплообменника
Простой алгоритм для предварительного самостоятельного выбора. В каждом узле вы отвечаете «да / нет» и переходите по нужной ветке. В конечных узлах указаны рекомендованный тип аппарата и материал. После предварительной оценки советуем согласовать выбор с инженером.
разборный пластинчатый
или 254 SMO
титан
либо Cu (при отсутствии Cl)
Установка и обвязка
Установка теплообменника для бассейна — это отдельная инженерная задача. Аппарат монтируется после фильтра и перед точками подачи воды в чашу. Обязательны: запорная арматура с двух сторон, манометры, термометры, обратный клапан на возврате, грязевик на бассейновой стороне, патрубки для слива. Каждый из этих элементов окупается при первой же чистке или ремонте.
Порядок выполнения монтажных работ
- Подготовка места установки. Сухое помещение с положительной температурой, ровное основание с допуском по плоскости ±3 мм/м. Свободный доступ к фланцам — не менее 1.5 длины пакета пластин (для разборных).
- Монтаж опор. Кожухотрубные аппараты устанавливают на ложементы (седловые опоры) с резиновыми прокладками. Пластинчатые — на регулируемые ножки с возможностью точной выверки.
- Обвязка по гидравлике. Подключение выполняется через фланцы или резьбу. Со стороны бассейна — патрубки DN50-DN125 (зависит от мощности), со стороны первичного контура — DN32-DN80.
- Монтаж арматуры. Шаровые краны или дисковые затворы, обратный клапан на возврате теплоносителя, грязевик 100-200 мкм на бассейновой стороне.
- КИПиА. Манометры на входе и выходе обоих контуров, термометры в 4 точках, гильзы для PT100 в управляющий контроллер.
- Электрика. Подключение циркуляционных насосов (1-3 кВт каждый), сервоприводов клапанов, контроллера и датчиков.
- Опрессовка. Бассейновая сторона — 1.5 × рабочего давления (обычно 4-6 бар тестовое), первичная — 2.0 × рабочего. Длительность 30-60 минут, фиксация на манометре.
- Пусконаладка. Поэтапное открытие задвижек, удаление воздуха через автоматические воздухоотводчики, контроль перепадов давления и температур, балансировка расходов.
Полное руководство по монтажу — в нашей статье «Установка теплообменника». Для бассейновых систем нормативная база — стандарты ГОСТ и СТ РК и СТ РК «Аппараты воздухонагревательные и охлаждающие».
Виды соединений
DN50 и выше, стандартные фланцы ISO PN10/PN16. Для всех мощностей свыше 100 кВт.
Резьба G 1" – G 2.5". Для малогабаритных моделей мощностью до 80 кВт.
Соединение хомутом. Удобно для разборки и обслуживания без переборки.
Стадии проекта — от запроса до запуска
Типовой проект «теплообменник для бассейна под ключ» занимает от 4 до 10 недель в зависимости от готовности котельной и сложности обвязки. Ниже — стандартные стадии с указанием продолжительности.
Заполнение опросного листа: объём бассейна, температура подачи и обратки котла, тип водоподготовки, требуемые температуры и время нагрева.
Расчёт мощности по формуле Q = V·ρ·c·ΔT/τ, выбор типа аппарата, материала, поверхности теплообмена. Подготовка коммерческого предложения с альтернативами по бюджету.
Заключение договора, изготовление на нашей производственной площадке (бренд КС) или поставка от партнёров (РИДАН, ЭТРА, ТТАИ). Параллельная подготовка обвязки и арматуры.
Установка теплообменника на опоры, монтаж арматуры, КИПиА, электрических связей. Подключение к существующей котельной и фильтровальной группе бассейна.
Опрессовка, балансировка контуров, выход на рабочий режим, обучение персонала. Гарантия 5 лет, регулярное обслуживание раз в 6-12 месяцев (промывка, проверка прокладок).
Плановое обслуживание предусматривает промывку первичного и вторичного контуров. Подробнее — в нашей статье «Промывка теплообменного аппарата».
Восемь распространённых ошибок при подборе и установке
Наш опыт работы с бассейнами превышает 15 лет, и за это время ошибки, которые допускают заказчики, практически не меняются. Исправление каждой обходится владельцу в сумму от 30 тыс. до 500 тыс. ₸. Ознакомьтесь с перечнем — так вы убережёте себя от повторения.
Активный хлор разрушает медь практически сразу. Уже спустя 1-2 года появляются сквозные точечные свищи, а вода в бассейне зеленеет из-за оксида меди. Единственный выход — полностью исключить медные трубки и конденсаторы в системах, где присутствует хлор.
Ошибка, которую чаще всего встречаешь при кустарном монтаже. Корпус кожухотрубника из обычной стали стремительно ржавеет, тогда как титановые трубки внутри остаются «незадействованными». Менять приходится весь аппарат целиком.
При отсутствии байпаса ни промыть аппарат, ни заменить прокладки без слива всей воды из чаши не получится. Дооснащение после монтажа обойдётся в 5-7 раз дороже, чем сделать всё сразу.
Если в расчёте учесть только Q = V·ρ·c·ΔT/τ, забыв коэффициент 1.5-3.0 на потери через зеркало, то в холодный сезон бассейн будет недогреваться, а на нагрев уйдёт 48-72 ч вместо 24 ч.
Волосы, песок и листва забивают трубки и пластины. Если перед аппаратом нет фильтра-грязевика на 100-200 мкм, КПД падает на 30-50% уже за один сезон.
Нитрильные прокладки деградируют от хлора и УФ за 2-3 года, начинают «травить». EPDM выдерживает 8-12 лет. Разница в цене — копейки, а ресурс — в 4 раза больше.
Когда нет датчика и трёхходового клапана, котёл молотит «всё время на максимуме». Это перерасход газа 25-40% и угроза перегрева воды до 35+ °C (опасно для детей и грудных).
В техпомещении бассейна влажность высокая — именно там обычно размещают теплообменник. Если приточно-вытяжной вентиляции нет, корродируют наружная поверхность корпуса, крепёж и шкаф автоматики.
Часто задаваемые вопросы
Далее приведены десять вопросов, которые заказчики задают нам чаще всего. Не нашли свой — напишите, ответим в течение рабочего дня.
Для бассейна объёмом 30 м³ — какой мощности нужен теплообменник?
Допустимо ли применять пластинчатый теплообменник там, где вода хлорируется?
Какой срок службы у титанового теплообменника в бассейне?
С какой периодичностью промывать теплообменник бассейна?
Кожухотрубный или пластинчатый — что выгоднее?
Что выбрать — РИДАН, ЭТРА или импорт?
Справится ли теплообменник с морской водой бассейна-СПА?
Реально ли объединить нагрев бассейна от теплового насоса и солнечного коллектора?
Во сколько обойдётся теплообменник для бассейна 50 м³?
Оправдает ли себя замена ТЭНа на теплообменник от котла?
Поддержка инженера ТПЛ-Сервис
Инженеры ТПЛ-Сервис подберут, рассчитают и поставят теплообменник под ваш бассейн. В работе — частные объекты 15-100 м³ и коммерческие 100-300 м³: аквапарки, СПА-комплексы, гостиницы, оздоровительные центры. Бренд КС из титана Gr.1 выпускаем сами в Казахстане, также поставляем РИДАН, ЭТРА, ТТАИ, ТИЖ и импортные Alfa Laval / Funke / Kelvion. Бесплатно делаем расчёт мощности, подбор модели и спецификацию обвязки. Гарантия от 5 лет, шеф-монтаж и сервис по всему Казахстану.
Сервис включает: выезд инженера на объект для замеров; проектирование обвязки и монтажной схемы; поставку теплообменника, насосов, арматуры и КИПиА «одним пакетом»; 5 лет гарантии на оборудование бренда КС; сервисное обслуживание каждые 6-12 месяцев. Все работы выполняются по стандартам ГОСТ и СТ РК и СТ РК, СН РК и СН РК 4.02-01-2011.
ТПЛ-Сервис · бассейновые теплообменники с 2009 года · собственное производство · гарантия 5 лет · +7 (727) 310-71-46
