Сравнение паяных и разборных теплообменников
Два принципиально разных конструктива в рамках одного класса оборудования — это разборные и паяные пластинчатые теплообменники. Первый тип — моноблок, в котором нет ни рамы, ни уплотнений, ни стяжных шпилек: пластины соединяются пайкой медью либо никелем в вакуумной печи при 1100°C. Второй тип набирается из пакета пластин, которые зажимаются между подвижной и неподвижной плитами посредством резиновых уплотнений и стяжных шпилек. Именно эти различия задают область применения: паяные преобладают при малой мощности до 100 кВт (коттеджи, ГВС квартир, тепловые насосы), тогда как разборные берут на себя средние и крупные нагрузки от 100 кВт до 30 МВт (промышленность, котельные, ИТП многоквартирных домов). По цене при сопоставимой мощности паяный выигрывает в 3-5 раз. По ресурсу: паяный служит 10-15 лет, разборный — 15-25 лет при условии плановой переборки. В статье — инженерный разбор обоих типов, сравнительные таблицы по 12 параметрам, цены, бренды, алгоритм выбора и FAQ для проектировщика и закупщика.

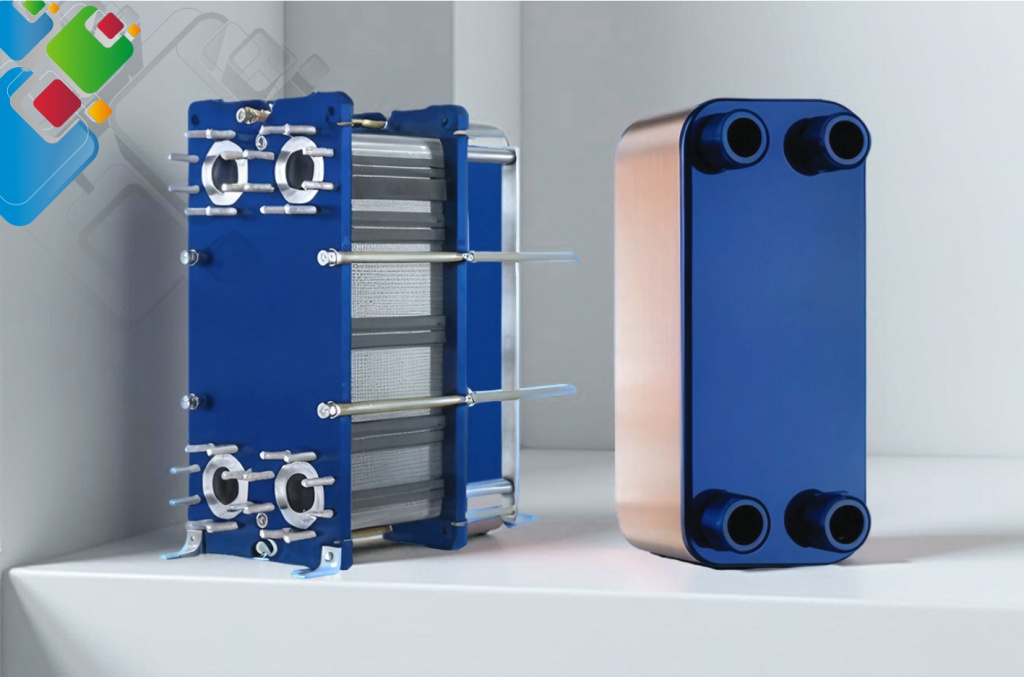

Чем различаются по конструкции паяные и разборные теплообменники
Ключевое отличие двух исполнений заключается в методе герметизации межпластинчатых каналов. Паяный теплообменник представляет собой монолитный спечённый блок: гофрированные пластины из нержавейки AISI 316 скреплены припоем — медным или никелевым. В разборном исполнении тот же пакет пластин сжимается шпильками, а герметичность обеспечивают резиновые прокладки по контуру каждой пластины. Отсюда вытекают все дальнейшие различия — размеры, рабочее давление, возможность ремонта, срок службы и стоимость. Детальный разбор устройства — в статье принцип действия теплообменного аппарата.
Моноблочная конструкция
Пластинчатый пакет из AISI 316 помещают в вакуумную печь, где выполняют пайку при 1100°C. В качестве припоя применяют медь (базовое исполнение) либо никель (для аммиачных контуров и агрессивных сред). На выходе формируется герметичный моноблок, в котором нет рамы, стяжных шпилек и прокладок.
- При равной мощности размеры в 2-4 раза компактнее, чем у разборного
- Масса составляет 2-50 кг, тогда как разборный весит 30-3000 кг
- Рабочее давление — до 45 бар, температура — до 220°C
- Уплотнения отсутствуют, стяжка не требуется
К примеру: SWEP B8/B25/B45, Alfa Laval AlfaNova AC30, Kelvion GBS, паяная серия КС. Детальнее — теплообменник паяного типа с медным припоем.
Сборный пакет на раме
Гофрированные пластины размещают между неподвижной передней плитой и подвижной задней. Вдоль контура каждой пластины в специальном пазу лежит резиновая прокладка. Весь пакет обжимается стяжными шпильками с нормированным усилием.
- Допускается полная разборка для мойки и осмотра
- Число пластин можно изменять, увеличивая мощность
- Давление — до 25 бар, температура — до 180°C
- Пластины и прокладки поставляются как сменные запчасти
Например: КС-12/45/120/450, РИДАН НН 04-250, ЭТРА ЭТ-007-120, Alfa Laval M3-M30, Funke FP04-FP120, Kelvion NT 50-NT 350. Больше информации — пластинчатые теплообменники разборной конструкции.
Изготовление обоих типов в Казахстане регулируется ТР ТС 010/2011 «О безопасности машин и оборудования», стандарты ГОСТ и СТ РК «Теплообменники пластинчатые. Общие технические условия» и применимыми СТ РК. Для аппаратов, работающих под избыточным давлением, действует ГОСТ 34233-2017. Из европейских норм применяют EN 13445 (Unfired pressure vessels), из американских — ASME Section VIII. Общий каталог пластинчатого оборудования — теплообменники пластинчатого типа.
Достоинства каждого исполнения
Каждое исполнение обладает собственным набором технических плюсов, определяющих его оптимальность для тех или иных условий. Далее представлена сводная таблица по 8 основным параметрам.
| Параметр | Паяный — плюс | Разборный — плюс |
|---|---|---|
| Габариты | В 2-4× компактнее | Мощность увеличивается добавлением пластин |
| Масса | 2-50 кг (моноблок) | Нагрузка равномерно распределена по раме |
| Цена | В 3-5× дешевле | Гибкий подбор комплектации по бюджету |
| Утечки | Отсутствие прокладок исключает утечки | Прокладки поставляются как заменяемые запчасти |
| Давление | До 45 бар | Стандарт — до 25 бар, специальные серии — до 40 |
| Ремонт | Не требуется регламент | Возможны полная разборка и переборка |
| Ресурс | Эксплуатация 10-15 лет без сервиса | 15-25 лет при плановой переборке |
| Монтаж | «Поставил и подключил» | Стандартные DN-фланцы |
Цена — основной довод за паяные аппараты в нижнем диапазоне мощности. На 30 кВт паяный SWEP B25 размером с книгу стоит 25-35 тыс. тенге. Эквивалентный разборный на той же мощности — 60-90 тыс. тенге и весит в 5-7 раз больше. Главный довод за разборный — обслуживаемость: при заиливании или зарастании пластин его разбирают, моют механически и собирают обратно. Паяный аппарат можно мыть только химическим способом через штуцеры. Смотрите также мойка пластинчатого теплообменника.
Недостатки каждого типа
Оборотная сторона достоинств. У паяных — невозможность разборки, у разборных — крупные габариты, цена и регламентное обслуживание. Понимание ограничений помогает не выбрать «неправильный» тип под задачу.
| Параметр | Паяный — минус | Разборный — минус |
|---|---|---|
| Разборка | Невозможна, моноблок | Нужны площадь и инструмент |
| Очистка | Только химическая CIP | Для механической очистки нужна разборка |
| Замена пластин | Невозможна | Возможна, однако затратная |
| Уплотнения | Их нет — что хорошо | Со временем изнашиваются, замена через 5-7 лет |
| Материалы пластин | Только AISI 316 | Шире выбор, но дороже |
| Цена | Невысокая и не масштабируется | Изначально высокая плюс затраты на обслуживание |
| Габариты/вес | Выше 500 кВт масштабирование невозможно | Крупногабаритные исполнения длиной до 3 м и массой до 5 т |
| Среды | Не подходит для агрессивных и загрязнённых сред | Есть ограничения по совместимости резиновых уплотнений |
Основная опасность для паяного — зарастание изнутри накипью или биообрастание на жёсткой воде либо в загрязнённом контуре отопления. Когда химическая промывка не даёт результата, узел заменяют полностью. Для разборного главный риск — износ прокладок: от перегрева или несовместимой среды они начинают протекать, а стоимость их замены достигает 30-50% цены нового аппарата. См. замена теплообменника.
Области применения паяных и разборных аппаратов
Какой тип ставить — зависит от трёх факторов: мощность, среда, требования к обслуживанию. На малых и чистых задачах с фильтрованной средой выигрывает паяный. При больших нагрузках, загрязнённой системе и инженерии, требующей плановой переборки, — разборный.
| Сфера | Паяный | Разборный |
|---|---|---|
| Тепловые насосы | Стандарт | Редко |
| Котельные частных домов (до 50 кВт) | Оптимально | Излишне |
| Горячее водоснабжение квартир, поквартирные системы | Стандарт | Не подходит |
| Маслоохлаждение (до 100 кВт) | Подходит | Опционально |
| Контуры холодильных машин на R410A/R32 | Оптимально (давление) | Нет |
| Индивидуальные тепловые пункты многоквартирных домов | Не применимо | Стандарт |
| Средние котельные (100-2000 кВт) | Не масштабируется | Стандарт |
| Бассейны | Малые до 50 кВт | Оптимально (титан) |
| Промышленные процессы | Малые установки | Стандарт |
| Пищевая промышленность | Только AISI 316 | Больше вариантов плюс санитарные требования |
Рубеж «100 кВт» условен, однако статистика такова: 90% задач до 100 кВт решаются паяными аппаратами, свыше — разборными. Подробнее по областям — теплообменники для ГВС и теплообменники для систем отопления. Для частных домов — аппарат для частного домовладения.
Стоимость: при равной мощности разница в 3-5 раз
Цена — основной довод за паяные аппараты в нижнем диапазоне мощности. Далее приведены фактические ценовые диапазоны на 2026 год по казахстанскому рынку для моделей из нержавейки AISI 316 при типовых параметрах ГВС (греющий контур 90/70, нагреваемый 5/60).
| Мощность | Паяный, тыс. руб | Разборный, тыс. руб | Коэффициент |
|---|---|---|---|
| до 30 кВт | 15-40 | 50-90 | 2.5-3× |
| 50 кВт | 40-70 | 90-180 | 2.5-3× |
| 100 кВт | 80-150 | 150-300 | 2-3× |
| 300 кВт | 250-500 | 350-800 | 1.5-2× |
| 500 кВт | не выпускают | 600-1500 | только разборный |
| 1000 кВт | не выпускают | 1200-3500 | только разборный |
| 3000 кВт | не выпускают | 4000-9000 | только разборный |
Закономерность: с ростом мощности выгода паяного снижается. К 200-300 кВт разрыв сокращается, а свыше 500 кВт паяные не производятся физически (ограничение технологии вакуумной пайки моноблока). Подробнее о формировании цены — цена пластинчатого теплообменника и почему для теплообменников нет фиксированной цены.
Во сколько раз разборный дороже паяного при одинаковой мощности
Материалы исполнения пластин и прокладок
В паяных аппаратах применяется преимущественно AISI 316 (стандарт для большинства моделей); иных материалов в серийном выпуске паяных нет. Разборные же предлагают широкий выбор пластин и 4 вида прокладок для различных сред и температур. О свойствах нержавеющей стали — теплообменники из нержавейки.
| Материал/Уплотнение | Паяный | Разборный | Применение |
|---|---|---|---|
| AISI 304 | Нет | Да | Чистая вода, ГВС |
| AISI 316 | Стандарт | Да | Универсальный вариант, агрессивная вода |
| AISI 316L | Нет | Да | Пищевая, фармацевтика |
| AISI 254 SMO | Нет | Да | Морская вода, хлориды |
| Титан Grade 1 | Нет | Да | Бассейны, морвода |
| Hastelloy C-276 | Нет | Спецзаказ | Химия, кислоты |
| NBR (нитрил) | Нет | Да | Вода до 110°C, масло |
| EPDM | Нет | Стандарт | Вода/пар до 150°C |
| HNBR | Нет | Да | Высокотемпературная вода до 160°C |
| FKM (Viton) | Нет | Да | Агрессивные среды, до 180°C |
У паяных существует второе исключение: в аммиачных контурах и для фторсодержащих сред вместо медного применяют никелевый припой — такова серия AlfaNova от Alfa Laval. Для прочих сред стандартно достаточно AISI 316 с медным припоем. Запчасти для разборных — пластины и прокладки для теплообменников.
Обслуживание и ремонт
Наиболее существенное эксплуатационное различие. Паяный аппарат обслуживают лишь химической мойкой снаружи, разборный можно демонтировать и чистить механически. Именно это определяет срок службы в конкретной системе.
Обслуживание паяного теплообменника
- Диагностика — замер перепада температур и давления, оценка снижения теплосъёма
- Подключение CIP-станции — насос с реверсом потока раствора через патрубки
- Промывка кислотой — 5-10% сульфаминовая либо лимонная кислота, 50-60°C, 2-4 часа
- Нейтрализация — щелочной раствор, 30 минут
- Промывка чистой водой — до нейтрального pH слива
- Возврат в работу — без разборки
Когда химическая мойка неэффективна (биообрастание, плотные отложения, скопление механических примесей), паяный аппарат заменяют полностью. Восстановление невозможно.
Обслуживание разборного теплообменника
- Отключение и слив среды с обеих сторон
- Разборка — ослабление шпилек, отвод подвижной плиты, извлечение пластин
- Механическая чистка — водой под высоким давлением, щёткой, при накипи — химией
- Замена уплотнений по потребности (раз в 5-7 лет)
- Дефектоскопия пластин — на отверстия и трещины
- Сборка с нормированным усилием согласно табличке изготовителя
- Гидроиспытание — опрессовка контуров перед вводом в работу
Полная переборка с заменой прокладок — раз в 5-7 лет. Промежуточную мойку без замены уплотнений выполняют при снижении теплоотдачи.
Одна переборка разборного аппарата обходится в 15-30% от цены нового (работа плюс ЗИП). Если эксплуатировать 25 лет и делать три переборки, совокупные затраты владения разборным сравнимы со стоимостью двух новых аппаратов. При этом ресурс заведомо превышает срок службы двух паяных, взятых последовательно. Подбор оборудования — подбор теплообменного оборудования.
Производители паяных и разборных теплообменников
На казахстанском рынке в 2026 году представлены изготовители обоих типов. Из местных и ближнезарубежных выделяются КС, РИДАН и ЭТРА. Импорт идёт через параллельные каналы и локализацию (Alfa Laval — выпуск в Королёве, Funke — сервисная база в РФ).
| Бренд | Происхождение | Паяные | Разборные |
|---|---|---|---|
| КС НАШ БРЕНД | Россия (РФ) | КС паяная серия | КС-12/45/120/450 |
| РИДАН | Россия (бывш. Danfoss) | XB-серия | НН 04-250 |
| ЭТРА | Россия | Не выпускают | ЭТ-007 до ЭТ-120 |
| ТТАИ | Россия | Не выпускают | Полная линейка |
| Теплохит | Россия | Ограниченно | Стандартная линейка |
| Alfa Laval | Швеция/РФ | AlfaNova AC30, CB76, CB200 | M3, M6, M10, M15, M30 |
| SWEP | Швеция | B8, B25, B45, B57 | Не выпускают |
| Kelvion | Германия | GBS | NT 50, NT 100, NT 250, NT 350 |
| Funke | Германия | TPL-серия | FP04 до FP120 |
| Sondex | Дания | SL-серия | S4A, S20A, S62 |
Если сравнивать, КС — производитель с локализацией от пластины до сборки, у которого паяные и разборные модели выигрывают и по цене, и по ресурсу. Что касается брендов с технологическим уклоном — виды пластинчатых теплообменников.
Как подобрать тип под конкретную задачу
Шесть критериев, расставленных по убыванию важности. Пройдя по ним за 10-15 минут, вы точно определитесь с паяным или разборным вариантом.
Определить мощность
Если мощность до 100 кВт — берите паяный. В диапазоне 100-500 кВт — сопоставляйте оба типа с поправкой на сервис. Выше 500 кВт — однозначно разборный, паяных такой мощности не делают. Как считать — тепловой расчёт теплообменника.
Чистота среды
Чистая отфильтрованная среда (тепловые насосы, котёл-ГВС с водоподготовкой) — паяный. Жёсткая или загрязнённая вода (старые ИТП, скважина без обработки) — разборный, поскольку возможна механическая очистка.
Бюджет
Жёсткий бюджет — паяный (дешевле в 2.5-3 раза). Бюджет с запасом на развитие — разборный (позже можно добавить пластины, не меняя аппарат).
Доступность сервиса
Объект вдали от сервисных служб — паяный (обслуживание минимально). Есть своя инженерная команда — разборный (плановая переборка с заменой ЗИП).
Габариты
Тесное помещение, мало места — паяный (компактнее в 2-4 раза). Есть площадь и планы по увеличению мощности — разборный.
Ремонтопригодность
Готовы менять аппарат при отказе — паяный (своего рода расходник). Нужно многократное восстановление — разборный (как минимум 3-5 переборок за срок службы).
Общая методика подбора и расчёта — как выбрать теплообменник. Что понадобится на старте — что нужно для расчёта теплообменника.
Ошибки, которые допускают при выборе типа теплообменника
Распространённые просчёты при выборе между паяным и разборным, из-за которых либо переплачивают в 2-3 раза, либо аппарат выходит из строя за 1-3 года вместо 15.
При жёсткости выше 4 мг-экв/л уже через год каналы зарастают накипью. Химическая CIP-промывка выручает 1-2 раза, затем канал забивается безвозвратно. Вместо замены аппарата ставьте водоподготовку или сразу берите разборный.
Вы тратите 546 000–819 000 ₸лей вместо 25-35. Габариты излишни, а при чистой воде обслуживание не требуется. Обычный паяный B25 полностью решает задачу.
Хлор вызывает точечную коррозию AISI 316, припой выкрашивается. Подходит только разборный с титановыми пластинами.
Для разборки нужен свободный участок длиной с аппарат плюс 1 метр. Если вокруг только по 30 см с каждой стороны, разобрать его не получится. Тогда разборный теряет смысл.
Паяный с медным припоем плюс аммиак — припой разрушается за считанные месяцы. Нужен AlfaNova (никелевый) либо разборный с EPDM.
Если система будет расширяться — берите раму с запасом на 30-50% больше пластин. Иначе при масштабировании придётся менять раму полностью.
Вопросы и ответы: паяные и разборные теплообменники
Допустимо ли ставить паяный теплообменник в ИТП многоквартирного дома?
С технической точки зрения — нет. Мощность ИТП как правило от 200 кВт и выше, а паяные в этом диапазоне не производятся. К тому же теплоноситель городских сетей содержит механические примеси и требует механической промывки, что на паяном невозможно. Обычно в ИТП ставят разборный аппарат КС, РИДАН, ЭТРА или импортный аналог.
Каков ресурс паяного теплообменника при ежедневной работе?
На чистой среде (качественная водоподготовка, механический фильтр) — 10-15 лет. На жёсткой воде без подготовки или с загрязнённым теплоносителем — 3-7 лет. Основная причина отказа — внутреннее зарастание накипью, которое механически не удалить.
Сколько раз можно перебрать разборный теплообменник?
Технически — сколько угодно, пока целы пластины. Уплотнения меняют каждый раз (5-7 лет). Пластины ходят 15-25 лет, затем заменяются новыми из ЗИП. На рамах серий Alfa Laval M, Funke FP, КС, РИДАН эксплуатация 30+ лет с 4-6 переборками — обычная практика.
Что выгоднее на длинной дистанции — паяный или разборный?
На малых мощностях (до 100 кВт) — паяный, особенно если замена через 10-12 лет обойдётся дешевле, чем 3-4 переборки разборного. На средних и больших мощностях паяный вне конкуренции — его там просто не выпускают. Грубая оценка TCO за 25 лет: паяный 50 кВт ≈ 2 замены = 728 000 ₸лей. Разборный 50 кВт ≈ 1 покупка + 4 переборки ≈ 1 820 000–2 275 000 ₸лей. Зато разборный масштабируется и не требует полной замены.
Можно ли поставить паяный вместо разборного на ту же мощность?
До 100-200 кВт — можно, если среда чистая и плановая переборка не нужна. При мощности от 300 кВт паяных физически не существует, замена невозможна. Прежде чем менять тип — проверьте: какой теплоноситель, есть ли водоподготовка, какое давление в системе.
Какой тип теплообменника лучше для теплового насоса?
Только паяный. Тепловые насосы работают на фреонах R410A, R32, R290 с высоким давлением (до 45 бар на R410A в холодильном контуре). Разборные на 25 бар не подходят, к тому же резиновые уплотнения несовместимы с фреонами. SWEP B25/B45, Alfa Laval AlfaNova AC30 — стандарт для тепловых насосов 5-50 кВт.
Почему на разборных нужно затягивать шпильки строго по табличке?
Усилие сжатия пакета — расчётный параметр. Перетяжка деформирует уплотнения и пластины (преждевременный износ). Недотяжка ведёт к утечкам в начале эксплуатации. На раме каждого аппарата есть табличка с минимальной/максимальной длиной пакета в мм. После сборки длина должна быть в этом диапазоне.
Сравнение паяного и кожухотрубного теплообменника — что выбрать?
Это разные классы. Кожухотрубный — для пара, очень грязных сред, высоких давлений до 100+ бар. Паяный пластинчатый — для воды и фреонов малой и средней мощности. Подробно — кожухотрубный против пластинчатого. См. также кожухотрубные теплообменники.
Можно ли отремонтировать прохудившийся паяный теплообменник?
Если течь между контурами через канал — нет, замена аппарата. Если внешняя течь по штуцеру — иногда подварка возможна (никель/медь), но это исключение и риск. Стандартная практика: при разгерметизации паяный заменяется на новый. Это закладывается в эксплуатационные расходы.
Где лучше брать паяные и разборные — у официального дилера или у нас?
Мы напрямую сотрудничаем с 30+ производителями паяных и разборных теплообменников, в том числе КС, РИДАН, ЭТРА, ТТАИ, Alfa Laval, Funke, Kelvion, SWEP, Sondex. Для бюджетных и корпоративных закупок предусмотрена работа по 44-ФЗ и 223-ФЗ. При сравнении с дилерскими ценами на аналогичные модели наши цены, как правило, не выше или совпадают. Связаться можно по телефону +7 (727) 310-71-46 или по email info@teploobmennic.kz.
