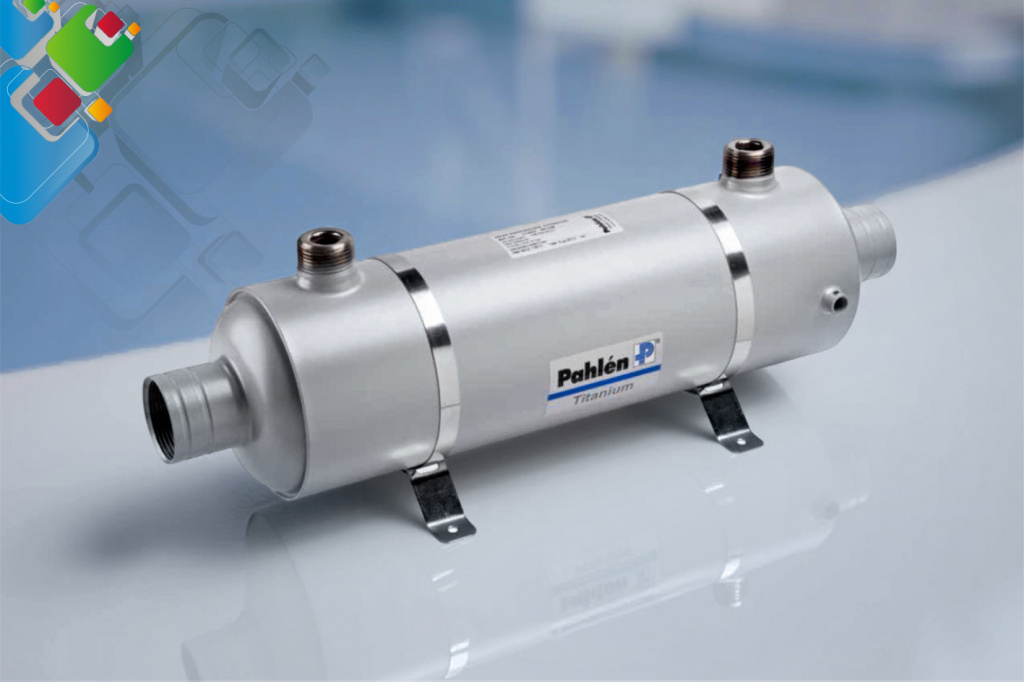

Теплообменник вода-вода – виды, характеристики и применение

Теплообменник вода-вода Это устройство, где тепловая энергия переходит от одного водного контура к другому, при этом среды не контактируют: горячий поток (вода из котла, теплоноситель котельной, перегретая сетевая вода) передаёт тепло холодному (вода отопительного контура, ГВС, технологической линии). Такая схема теплообмена наиболее распространена в коммунальной энергетике и промышленности: на ИТП и ЦТП жилых домов, в котельных, в системах ГВС отелей и клиник, в технологических процессах пищевых и химических предприятий. По исполнению аппараты вода-вода бывают пяти основных типов — разборные пластинчатые, паяные, сварные, кожухотрубные и «труба в трубе» — каждый отличается своими параметрами тепловой мощности (от 5 кВт у бытовых до 60 МВт у магистральных), рабочего давления (10–40 бар), допустимой температуры (до 200 °C) и сферой применения. В данном обзоре рассматриваем виды теплообменников вода-вода, их основные характеристики, достоинства и ограничения, типовые задачи на рынке Казахстана и принципы подбора под объект.

Что такое теплообменник вода-вода и как он работает

Теплообменник вода-вода — это устройство, в котором тепловая энергия передаётся между двумя потоками воды через разделительную стенку, при этом среды не смешиваются. Один поток является греющим: вода, нагретая в котле, на ТЭЦ или в магистрали централизованного теплоснабжения. Второй поток — нагреваемый: вода контура отопления, ГВС, технологической линии. Передача тепла происходит по физическому закону: горячая жидкость отдаёт энергию через металлическую перегородку (пластину или стенку трубы) более холодной, и обе среды выходят из аппарата с изменённой температурой — греющая охлаждается, нагреваемая нагревается.

Главное отличие от теплообменников «пар-вода» или «воздух-вода» — обе среды остаются в жидкой фазе, и фазовый переход (испарение или конденсация) не происходит. Это упрощает гидравлическую схему: отсутствуют паросепараторы, конденсатоотводчики и вентиляторы. Аппарат функционирует в стационарном режиме: задал расходы и температуры на входе — получил стабильную тепловую мощность на выходе. Именно эта простота сделала схему вода-вода стандартом для большинства задач теплоснабжения в коммунальном секторе и промышленности.

Принцип работы и движение потоков

У большинства теплообменников вода-вода применяется противоточная схема: греющий поток идёт в одном направлении, а нагреваемый — навстречу ему. За счёт этого достигается максимальная разница температур по всей длине поверхности теплопередачи и, как следствие, наибольший теплосъём с единицы площади. Прямоточная схема (оба потока направлены одинаково) используется редко — она менее эффективна, однако иногда требуется по технологическим причинам. Перекрёстная схема служит компромиссом и чаще встречается в воздушных теплообменниках.

От чего зависит тепловая мощность

• Площадь поверхности теплообмена — общая площадь стенок (труб либо пластин), посредством которых происходит передача теплоты. У бытовых ПТО она составляет 0,1–2 м², у промышленных — 100–500 м² и более
• Теплопередающий коэффициент K — показатель аппарата, отражающий, сколько Вт тепла передаётся с 1 м² при разнице температур 1 °C. У пластинчатых — 3000–7000 Вт/(м²·К), у кожухотрубных — 1500–3500 Вт/(м²·К)
• Усреднённый логарифмический температурный напор Δt — усреднённая по всему аппарату разница температур греющего и нагреваемого потоков. С ростом Δt увеличивается и количество переданной теплоты
• Расход теплоносителей — массовый либо объёмный расход греющей и нагреваемой воды через теплообменник
• Чистота поверхности — накипь и биоплёнка на стенках уменьшают K на 15–40 %, что ведёт к пропорциональному снижению тепловой мощности

Основные пять типов теплообменников вода-вода — сводная матрица

По конструкции теплообменники вода-вода делятся на пять крупных классов: разборные пластинчатые (с прокладочными уплотнениями между пластинами), паяные пластинчатые (пластины спаяны медью или никелем), сварные пластинчатые (пластины сварены лазером в моноблок), кожухотрубные (пучок труб в общем кожухе), «труба в трубе» (одна труба внутри другой). Каждый класс занимает собственную нишу по тепловой мощности, рабочему давлению и сценарию обслуживания. Матрица ниже объединяет их для общего сравнения.

Эта матрица служит отправной точкой для подбора. На практике инженер уточняет параметры по давлению, температуре, агрессивности среды и условиям обслуживания, после чего выбирает один из пяти типов с конкретной моделью производителя. Детальный каталог пластинчатых теплообменников на сайте сгруппирован как раз по этим классам — от аппаратов для отопления до теплообменников ГВС.

Разборные пластинчатые аппараты — стандарт в коммунальной теплоэнергетике

Разборный пластинчатый теплообменник (ПТО) — аппарат, в котором поверхность теплопередачи собрана из штампованных металлических пластин, разделённых резиновыми уплотнениями. Пластины и прокладки стянуты шпильками между двумя плитами. Среды перемещаются в зазорах между соседними пластинами противотоком, обмениваясь теплом через тонкую (0,4–0,6 мм) гофрированную стенку. На рынке Казахстана это самый массовый тип теплообменников вода-вода — встречается почти на каждом ИТП многоквартирного дома и в большинстве коммерческих котельных.

Конструкция

• Пластины из нержавейки AISI 304, AISI 316, титана, никеля или сплавов. Толщина 0,4–0,6 мм, поверхность гофрированная — гофры формируют турбулентность и увеличивают коэффициент теплопередачи в 3–5 раз против гладкой стенки
• Уплотнения резиновые из EPDM (универсальный материал для воды и пара), NBR (для маслосодержащих сред), FKM (для агрессивной химии и высоких температур). Срок службы 5–10 лет в зависимости от режима
• Опорные плиты — неподвижная (с патрубками) и подвижная. Пакет пластин зажимается между ними
• Стягивающие шпильки — 4–8 шт., создают герметичность сборки. Усилие затяжки указано в паспорте аппарата
• Несущая рама — стальная рама с направляющими, на ней размещён пакет пластин и закреплена подвижная плита

Сильные стороны

• Высокий показатель теплопередачи — 3500–7000 Вт/(м²·К) — благодаря турбулентному потоку в узких каналах
• Компактность: при той же мощности требует в 3–5 раз меньше пространства, чем кожухотрубный аналог
• Полная разборность — аппарат можно раскрыть, промыть, поменять пластины и уплотнения, увеличить или уменьшить число пластин под новые условия
• Широкий ряд типоразмеров: в одной серии площадь теплопередающей поверхности составляет от 0,1 до 1500 м²
• Удобство обслуживания: износ уплотнений заметен визуально, замена выполняется без сварки и специального оборудования

Ограничения

• Рабочее давление ограничено диапазоном 10–25 бар — при превышении резиновые уплотнения утрачивают герметичность
• Температура — до 150–160 °C, в пиковых режимах до 180 °C при специальных уплотнениях
• Чувствительность к качеству теплоносителя: жёсткая вода с повышенным содержанием солей быстро засоряет узкие каналы
• Резиновые уплотнения относятся к расходным материалам и нуждаются в регулярной замене

Конструкцию и эксплуатацию подробно рассмотрели в статьях об устройстве пластинчатого теплообменника и уплотнениях для ПТО. Подборка разборных устройств — разборные пластинчатые теплообменники.

Паяные пластинчатые аппараты — компактный вариант для бытовых и коммерческих задач

Внешне паяный пластинчатый теплообменник напоминает разборный, однако резиновых уплотнений между пластинами нет — их заменяет паяный монолит из меди, никеля или серебряного сплава. В результате получается неразборный компактный аппарат массой 2–80 кг, рассчитанный на более высокое давление и температуру. Паяные ПТО нашли нишу в бытовых газовых котлах, мини-котельных и коммерческих ИТП малой мощности — там, где мало места, а замена раз в 8–12 лет обходится дешевле обслуживания разборного аналога.

Конструкция и материалы

Пакет пластин из нержавеющей стали AISI 316 разделён слоями медной фольги (для воды и неагрессивных сред) либо никеля (для аммиака, кислых растворов, пищевых линий с CIP-промывкой). Во время пайки в вакуумной печи припой расплавляется и соединяет все пластины в точках контакта в моноблочный аппарат. После охлаждения его подключают к контуру как «чёрный ящик» — внутри неразборный пакет, снаружи четыре резьбовых патрубка.

Преимущества

• Компактность и масса. Домашний паяный ПТО мощностью 24 кВт имеет массу 2–4 кг и умещается на ладони — этого достаточно газовому котлу для нагрева ГВС
• Повышенное рабочее давление. Стандартно до 30 бар, в промышленных сериях — до 45 бар, тогда как у разборных — 10–25
• Высокая температура. До 200 °C — отсутствуют резиновые уплотнения, ограничивающие разборный аппарат
• Высокая герметичность. Каждая пластина спаяна по периметру — нет мест, где уплотнение может выдавить, и нет шпилек, способных ослабнуть
• Невысокая цена в расчёте на единицу мощности для малых аппаратов мощностью до 200–300 кВт

Ограничения

• Неразборная конструкция — механическая внутренняя чистка невозможна, доступна только химическая промывка
• Если одна пластина сильно загрязнена или повреждена, ремонт невозможен — аппарат заменяется полностью
• Чувствительность к жёсткой воде: узкие каналы быстро забиваются накипью, а паяную модель сложнее восстановить промывкой, чем разборную
• Если среда содержит хлориды либо аммиак, медный припой подвергается коррозии, поэтому требуется никелевая пайка, но она обходится дороже

В каталоге паяных пластинчатых аппаратов представлены линейки Alfa Laval CB, Funke FP, Kelvion GBS, Swep B, Sondex SL — это типовые решения для горячего водоснабжения, отопления, охлаждения масла и испарителей. На казахстанском рынке этот перечень дополняют РИДАН и ЭТРА.

Сварные пластинчатые аппараты применяют там, где среда агрессивна, а параметры высоки

Сварной пластинчатый теплообменник занимает промежуточное положение между разборным и паяным: пластины соединяются лазерной сваркой в единый блок, припой не используется. За счёт этого достигаются прочность сварного шва, стойкость чистой нержавеющей стали к химическому воздействию и способность выдерживать экстремальное давление и температуру. В сегменте вода-вода такие аппараты встречаются нечасто — они дороже паяных и разборных, однако в особых случаях, таких как переработка агрессивных растворов, высокотемпературные циклы выше 200 °C или пар низкого давления, равных им немного.

Особенности конструкции

• Для пластин доступны нержавеющая сталь AISI 316, дуплекс 2205, титан либо хастеллой; выбор определяется тем, насколько агрессивна среда
• Периметр каждой пластины обваривается лазером, поэтому отсутствуют локальные уязвимые зоны, характерные для паяного соединения
• Давление в работе — до 40 бар, температурный предел — до 350 °C
• Допускается эксплуатация на парогазовых смесях и средах, содержащих твёрдые частицы, при условии подбора геометрии каналов

В каких случаях выбирают сварную конструкцию

Для стандартных задач теплоснабжения сварной аппарат оказывается излишним: разборный или паяный вариант обойдётся дешевле и будет смонтирован быстрее. Сварной выбирают, если рабочее давление выше 25 бар (за пределом разборного), температура превышает 180 °C (выше предела разборного), среда несовместима с резиновыми уплотнениями (концентрированные щёлочи, кислоты, растворители), а стандарт пищевой безопасности требует полностью металлической гидравлики без эластомеров. Типичные объекты — нефтехимические производства, целлюлозно-бумажные комбинаты, фармацевтические предприятия, тяжёлая металлургия.

Мировые сварные линейки представлены сериями Alfa Laval Compabloc, Funke FCP, Kelvion XPS Welded, Sondex SAW. Они перекрывают диапазон мощности от 100 кВт до 20 МВт и выделены в отдельный раздел каталога сварных пластинчатых теплообменников.

Кожухотрубные аппараты — проверенное решение для высокой мощности и магистральных сетей

Кожухотрубный теплообменник — наиболее старая и отработанная конструкция: пучок прямых либо U-образных труб размещён внутри общего стального кожуха. Один теплоноситель проходит по трубкам, второй движется в межтрубном пространстве, омывая трубки снаружи. Подобные аппараты преобладали в советской энергетике и по-прежнему эксплуатируются на многих промышленных котельных, ТЭЦ и магистральных тепловых пунктах. На современном рынке вода-вода они проигрывают пластинчатым по компактности и эффективности, однако сохраняют позиции при больших мощностях, работе с загрязнёнными теплоносителями и необходимости выдерживать 30–40 бар.

Особенности конструкции

• Кожух — стальная труба значительного диаметра (от DN 200 до DN 1400), воспринимающая давление и задающая направление внешнего потока. Длина составляет 1–6 метров
• Трубный пучок — от 20 до 2000 трубок с диаметром 16–25 мм, закреплённых на трубных решётках по торцам кожуха
• Перегородки в межтрубной зоне — заставляют внешний поток двигаться зигзагообразно, что увеличивает время контакта и улучшает теплопередачу
• Распределительные камеры с фланцевыми соединениями для присоединения трубопроводов
• Опоры а также компенсаторы линейного расширения, особенно необходимые для аппаратов большой длины

В чём преимущества кожухотрубных

• Высокая мощность — от 5 до 60 МВт в одном корпусе
• Работа под высоким давлением — до 40 бар без применения спецсерий; в магистральном теплоснабжении такой режим часто является штатным
• Загрязнённые теплоносители — широкие каналы между трубами меньше подвержены зарастанию накипью и шламом
• Продолжительный срок службы — стальной кожухотрубный аппарат работает 25–40 лет, тогда как разборный пластинчатый — 15–25 лет
• Трубки можно очищать щёткой либо пневмогидравлической промывкой через торцевые крышки

Слабые стороны

• Габариты и вес — при одинаковой мощности аппарат в 3–5 раз больше пластинчатого. Устройство на 5 МВт имеет длину 2–3 метра и массу 800–1200 кг
• Теплопередача составляет 1500–3500 Вт/(м²·К), что примерно вдвое меньше, чем у пластинчатого
• Модернизация затруднена: увеличить мощность без замены аппарата почти невозможно
• Повышенная металлоёмкость — больше расход материала и, соответственно, выше цена

На объектах после капитального ремонта кожухотрубные аппараты нередко меняют на пластинчатые: экономия места и рост эффективности окупают затраты на замену за 2–4 отопительных сезона. Однако в крупных промышленных циклах с высокими давлениями и загрязнёнными средами кожухотрубные остаются единственно разумным решением. Каталог кожухотрубных теплообменников на нашем сайте предназначен для задач, где нужна именно такая классическая конструкция.

«Труба в трубе» — самая простая схема для особых задач

Теплообменник «труба в трубе» устроен максимально просто: труба меньшего диаметра помещена внутрь трубы большего, по одной движется греющая среда, по другой — нагреваемая. Здесь нет ни пакетов пластин, ни трубных решёток. Мощность одной секции невысока — 5–50 кВт; чтобы её увеличить, секции собирают в ряд или в виде «змеевика». В массовых задачах вода-вода такие аппараты встречаются редко, но в нишевых сценариях остаются единственным разумным выбором.

Где применяются

• Сильно загрязнённые среды — нефтепродукты, жидкости со шламом, технологические растворы с твёрдыми частицами, способными забить каналы пластинчатого теплообменника
• Высокое давление — до 60–100 бар в специальных сериях, что превышает возможности любого пластинчатого аппарата
• Небольшая мощность при строгих требованиях к температуре — лабораторные стенды и опытные установки
• Геотермальные контуры — когда гликоль или термальный рассол подаётся из скважины под высоким давлением
• Среды с высокой вязкостью — там, где пластинчатый пакет не даст нужного расхода

Российская специфика

В Казахстане отдельную нишу занимают теплообменники с тонкостенной трубой, разработанные ТТАИ, ТИЖ и КС: это разновидность «труба в трубе» с тонкой внутренней трубкой из нержавейки и развитой профилированной поверхностью. Они находятся между классическим змеевиком и кожухотрубником: компактнее обычного кожухотрубного, дешевле пластинчатого, ресурс 30+ лет. Аппараты ТТАИ, ТИЖ и КС широко используются на коммунальных ЦТП и в котельных средней мощности, особенно в регионах, где ценят надёжную технику с доступным сервисом.

Основные технические параметры

Чтобы выбрать теплообменник вода-вода, отталкиваются обычно от шести-семи ключевых параметров. Такой набор — профессиональный язык инженера и поставщика; его обязательно прописывают в ТЗ на закупку без разночтений.

Температурный режим, принятый для расчёта

Помимо мощности, ТЗ обязательно содержит четыре температуры: T1 — на входе греющего контура, T2 — на его выходе, t1 — на входе нагреваемого, t2 — на выходе нагреваемого. К примеру, для ИТП при централизованном теплоснабжении часто принимают T1/T2 = 130/70 °C, t1/t2 = 70/95 °C. Именно график определяет, какими будут пластины, количество ходов и уплотнения. У одного бренда могут быть десятки исполнений на разные температурные графики при равной мощности.

Запас по мощности

В паспорте мощность приводится для чистого теплообменника. В работе поверхности обрастают накипью или биоплёнкой, из-за чего реальная мощность снижается на 15–25 %. Именно поэтому в подбор закладывают запас 15–25 % к расчётной нагрузке — он покрывает загрязнение в период между регламентными промывками. Если запаса нет, на жёсткой воде аппарат перестанет справляться с нагрузкой уже через год эксплуатации.

Области применения аппаратов вода-вода

В теплоснабжении и промышленности чаще всего встречается схема «вода-вода». Типовые задачи охватывают почти все инженерные системы современного здания и значительную часть технологических процессов.

Коммунальное хозяйство и ЖКХ

• Тепловые пункты индивидуального типа (ИТП) для жилых и общественных объектов. Сетевая вода с параметрами 130/70 °C нагревает теплоноситель системы отопления здания до 95/70 °C. Исполнение — разборный пластинчатый теплообменник мощностью от 200 кВт до 3 МВт
• Тепловые пункты центрального типа (ЦТП) для кварталов и микрорайонов. Задача та же, однако мощность ЦТП составляет 3–30 МВт. Применяют разборный пластинчатый либо кожухотрубный аппарат
• Системы ГВС. Вода из сети или котла нагревает воду питьевого качества для душа и смесителей. Ключевая особенность — более строгие санитарные нормы к гидравлике контура ГВС
• Косвенные бойлеры — в небольших объектах горячую воду приготавливает и накапливает паяный или кожухотрубный теплообменник, размещённый в ёмкости

Промышленность

• Котельные. Тепло от котловой воды к сетевому контуру передаётся через разделительный аппарат: так вода котла, прошедшая специальную химводоподготовку, не попадает во внешние магистрали и не теряется в сетевых утечках
• Технологические циклы предприятий пищевой, химической и фармацевтической отраслей: технологическую воду нагревают или охлаждают при кипячении, ферментации, мойке, стерилизации
• Охлаждение оборудования. В качестве греющей среды выступает горячая вода из рубашек охлаждения двигателей, прессов и формовочного оборудования; нагреваемая — холодная вода из градирни либо артезианской скважины.
• Бассейны и аквапарки. Теплоноситель от теплосети или локальной котельной отдаёт тепло в бассейновый контур; его делают отдельным, поскольку вода бассейна содержит много хлоридов, агрессивных к большинству материалов.

Энергетика и объекты инфраструктуры

• ТЭЦ и котельные районного уровня. Для конденсата, отборной воды и технологических контуров станции применяют мощные теплообменники вода-вода (5–60 МВт)
• Тепловые сети магистрального типа. Разделительные аппараты, которые работают между зонами с отличающимся давлением и качеством теплоносителя
• Геотермальные станции. Тепло термального раствора из скважины передаётся в рабочий контур, как правило, через сварные пластинчатые либо специальные аппараты «труба в трубе».
• Системы накопления тепловой энергии. Промежуточные теплообменники, установленные между бойлерами-аккумуляторами и конечными потребителями

Типовые сценарии подробнее описаны в разделах о теплообменниках для отопления и ГВС. Каталог организован по областям применения: для отопления, для ГВС, для бассейнов, для промышленности.

Подбор теплообменника вода-вода под конкретную задачу

Выбор теплообменника — это инженерная работа, состоящая из пяти-шести этапов. Каждый этап уточняет исходные требования, а результатом становится конкретная заводская модель с площадью, количеством пластин, материалом и комплектацией.

Этап 1. Определить тепловую задачу

Требуется понять, что именно делать: греть, охлаждать или передавать тепло между контурами. Мощность Q (кВт) берут из проекта либо вычисляют по формуле Q = G · c · Δt, где G — расход (кг/с), c — теплоёмкость воды 4,18 кДж/(кг·К), Δt — перепад температур нагреваемой среды. Для обычного ИТП отопление требует 100–500 кВт на 5000–10000 м² жилья, а ГВС — 80–250 кВт.

Этап 2. Зафиксировать температурный график

Нужно определить четыре температуры: на входе и выходе греющего контура, а также на входе и выходе нагреваемого. Обычные для Казахстана графики: централизованное теплоснабжение 150/70, 130/70, 110/70 °C; внутреннее отопление здания 95/70, 80/60 °C; ГВС 5/60 °C на входе и 60/55 °C на выходе. От графика зависит требуемое количество и тип пластин.

Этап 3. Учесть параметры среды и контура

• Жёсткость воды и вероятность накипи задают, как часто потребуется чистка
• Концентрация хлоридов важна для пластин AISI 304: если она превышает 100 мг/л, выбирают AISI 316 или титан
• Наличие сероводорода и аммиака не допускает медную пайку в паяных исполнениях
• Рабочее и испытательное давление контура задают, какие серии аппаратов можно применять
• Разрешённые потери давления Δp на теплообменнике обычно лежат в пределах 0,3–0,8 бар

Этап 4. Выбрать класс конструкции

Исходя из мощности, давления, температуры и способа обслуживания инженер выбирает разборный, паяный, сварной, кожухотрубный вариант либо «труба в трубе». Первично сориентироваться помогает матрица из раздела «5 видов конструкций».

Этап 5. Подобрать модель производителя

Каждый производитель предлагает десятки типов пластин с различным гофром и сотни вариантов компоновки пакета. Подбор проводят в фирменной программе селекции (Alfa Laval CAS, Funke Pluto, Kelvion CHEX, РИДАН PHEx): в неё вносят параметры задачи, а на выходе получают оптимальную модель с нужным числом и типом пластин. Вручную конкретную конфигурацию без такой программы подобрать нельзя.

Этап 6. Добавить запас и проверить совместимость

Запас мощности 15–25 % от расчётного значения компенсирует загрязнение. Резерв по количеству пластин 5–10 % нужен на случай будущего роста нагрузки. Затем проверяют соединение с трубопроводом (диаметры патрубков, фланцы, расстояние подключения) и габариты для монтажа в помещении ИТП или котельной.

Основные производители: зарубежные и российские

На казахстанском рынке теплообменников вода-вода работают импортные бренды с многолетней репутацией и производители из России и СНГ, которые активно усиливают позиции. С 2022 года доля российских РИДАН и ЭТРА заметно увеличилась в коммунальном сегменте, но инженерный уровень Alfa Laval, Funke и Kelvion по-прежнему служит ориентиром.

Импортные бренды

• Alfa Laval (Швеция). Входит в число ведущих мировых изготовителей, выпускает серии M, T, AlfaNova, Compabloc. Признан образцом инженерной школы в сегменте пластинчатых теплообменников
• Funke (Германия). Модельные ряды FP, TPL, TS. Пластины высокого качества с удачной геометрией каналов, широкая дилерская сеть сервиса в Казахстане
• Kelvion (Германия, ex GEA). Линейки Kelvion NT, NX, XP, GBS. Хорошо проявляет себя в промышленных задачах с большими нагрузками
• Sondex (Дания). Серии SL, S, SAW. Универсальный модельный ряд, известен надёжными уплотнениями
• Swep (Швеция). Имеет сильные позиции в паяных пластинчатых аппаратах для бытового и коммерческого применения

Российские производители

• РИДАН (бывший Danfoss). Широкий ассортимент разборных, паяных и кожухотрубных теплообменников. Ключевой плюс — складская программа, оперативная поставка по Казахстану, сервис напрямую. По параметрам сопоставим с Alfa Laval и Funke
• ЭТРА. Выпускает разборные пластинчатые аппараты мощностью от 50 кВт до 30 МВт, широко применяется в коммунальной сфере. Хорошо совместим с типовыми проектами ИТП
• ТТАИ, ТИЖ, КС. Специализированные аппараты с тонкостенными трубами для коммунальных ЦТП. Показывают себя на больших мощностях при загрязнённом теплоносителе
• ТЕПЛОТЕХ. Кожухотрубные и пластинчатые теплообменники для котельных и промышленных объектов

На деле при выборе бренда нередко решают не только технические параметры, но и сервис: есть ли уплотнения на складе, как быстро поставляются запчасти, работает ли сервисный инженер в регионе. Каталоги Alfa Laval, Funke, РИДАН и ЭТРА на нашем сайте включают весь модельный ряд с основными характеристиками.

Обслуживание и ресурс

Ресурс теплообменника вода-вода определяется не паспортным показателем, а условиями эксплуатации. Если разборный пластинчатый правильно подобран и регулярно обслуживается, он работает 20–25 лет, паяный — 10–15 лет, кожухотрубный — 30–40 лет. При отсутствии обслуживания сроки падают в 2–3 раза: пластины повреждаются накипью, уплотнения теряют эластичность, кожух даёт трещины по сварным швам.

Регламентные работы

• Промывка — каждые 1–3 года для коммунальных ИТП, каждые 6–12 месяцев для промышленных аппаратов. Подробнее — в материалах об очистке теплообменных аппаратов и очистке пластинчатого теплообменника
• Замена уплотнений разборного ПТО — каждые 5–10 лет в зависимости от режима. После замены герметичность возвращается, а ресурс пластин продлевается на полный цикл
• Замена пластин разборного ПТО — при перфорации или предельной усталости, как правило, каждые 15–20 лет
• Чистка трубок кожухотрубного — пневмогидравлическая либо щёткой, каждые 1–2 года при эксплуатации на загрязнённом теплоносителе
• Замена паяного аппарата — полностью при отказе, ремонт экономически нецелесообразен

Контроль состояния

При работе теплообменника ориентируются на два косвенных показателя: перепад давления (Δp увеличивается по мере загрязнения) и температуру нагреваемой среды на выходе (снижается при потере мощности). Если Δp вырос на 30 % от паспортного значения или t2 нагреваемой среды упала на 5–8 °C, назначают промывку. В современных ИТП стоят датчики, поэтому диагностика идёт автоматически. На старых пунктах оператор записывает параметры вручную.
