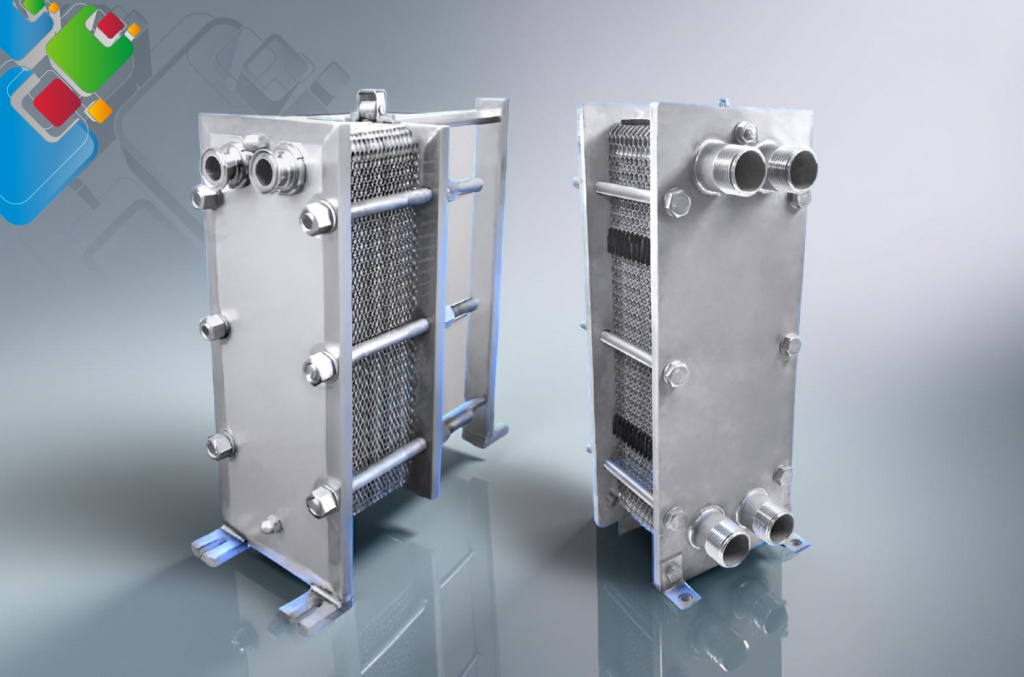

Теплообменники из нержавеющей стали
Аппараты теплообмена, выполненные из нержавеющей стали — В промышленных и коммунальных системах такие аппараты незаменимы: передавая тепло от одной среды к другой, они не насыщают её коррозионными продуктами, а срок их эксплуатации достигает 15–30 лет даже при агрессивном воздействии. Среди доступных на рынке решений выделяют 8 основных марок — от распространённой AISI 304 до высоколегированных сплавов 254 SMO и AL-6XN. Верный подбор окупает миллионы тенге на всём сроке службы, тогда как промах оборачивается точечной коррозией уже через 6–12 месяцев. Ниже рассмотрим марки с точки зрения состава, рабочих сред, стоимости и PREN, приведём порядок выбора и таблицу сочетаемости с уплотнениями.
8 ключевых марок нержавеющей стали
Под «нержавейкой» понимают не единственный сплав, а целую группу: аустенитные, ферритные, дуплексные и супераустенитные варианты, где содержание хрома, никеля, молибдена и азота различается. Для пластинчатых и кожухотрубных теплообменников берут лишь ограниченный набор марок, соответствующих ГОСТ 5632-2014, ASTM A240 и EN 10088-2. Далее представлены 8 марок, закрывающих 99% задач — от горячего водоснабжения в многоквартирном доме до выпарных установок в фармацевтике.
В большинстве случаев РИДАН, ЭТРА, ТТАИ, ТИЖ, КС, Теплохит, Alfa Laval, Funke, Kelvion и Sondex предлагают пластины из AISI 316/316L. Там, где среда морская или содержит хлориды, используют 254 SMO от Outokumpu, AL-6XN от VDM Metals и 904L. Если требуется нагрев концентрированных кислот, подойдут никелевые сплавы Hastelloy C-276 и Alloy 31, однако это уже не «классическая» нержавейка.
Сталь аустенитного класса 18/8 содержит 18% Cr и 8% Ni. Это базовая марка для чистых сред — питьевой воды, ГВС, отопления, пищевых жидкостей без хлоридов. Рабочая температура достигает 100-150 C, PREN 18-20. Для морской воды и сред, где Cl- > 200 мг/л, она не годится.
В варианте «Low Carbon» доля углерода уменьшена до 0,03%. Благодаря этому сварка не провоцирует межкристаллитную коррозию: при продолжительном нагреве в интервале 450-850 C карбид хрома Cr23C6 не образуется. Такую сталь ставят на сварные корпуса кожухотрубных теплообменников.
Марка «316» — это 304 с добавкой 2-3% Mo. Молибден увеличивает PREN до 24-26 и обеспечивает сопротивление питтингу. Это универсальное решение для ЖКХ, химической отрасли, бассейнов с умеренным содержанием хлора и систем хладоснабжения. Предел по хлоридам — до 200 мг/л при 25 C.
Это модификация 316, где углерода меньше. Она считается стандартом для пищевой, фармацевтической и биотехнологической сфер. Поверхность доводят полировкой до Ra 0,4 мкм в соответствии с 3-A Sanitary Standards, FDA, EHEDG. Применение — молочные продукты, соки, лекарства, вакцины.
В состав введён титан для стабилизации (Ti = 5xC). Эксплуатация возможна до 600 C, при этом коррозионная стойкость не снижается: углерод связывается карбидами титана. Находит применение в нефтехимии, переработке масел и в паре с высокими параметрами.
Супераустенитный сплав Outokumpu содержит 20% Cr, 18% Ni, 6% Mo, 0,2% N. Его PREN равен 43, он переносит морскую воду и хлориды до 50 г/л. Может заменить титан в опреснителях, портовых ТЭЦ и охладителях, работающих на морской воде.
Сплав никеля с молибденом от VDM Metals включает 21% Cr, 24% Ni, 6,5% Mo, 0,22% N. PREN 47 превышает показатель 254 SMO. Используется в нефтегазовой отрасли, химии и при охлаждении морской водой там, где велик риск биообрастания.
Аустенит с высоким содержанием никеля: 20% Cr, 25% Ni, 4,5% Mo, 1,5% Cu. Устойчив к серной, фосфорной и муравьиной кислотам. Востребован в химической, фармацевтической и аэрокосмической промышленности. К слову, именно из него делают базовый материал часов Rolex.
В разборных пластинчатых теплообменниках пластины изготавливают штамповкой из листа 0,4-0,8 мм; в паяных вариантах — лист 0,3-0,5 мм с припоем на основе меди или никеля; для аппаратов кожухотрубного типа применяют трубы с диаметром 16-25 мм и стенкой 1-2,5 мм.
Значение PREN и химический состав
PREN (Pitting Resistance Equivalent Number) выступает единственным универсальным показателем сопротивления нержавейки питтинговой коррозии. Расчёт: PREN = %Cr + 3,3*%Mo + 16*%N. Рост PREN означает лучшую стойкость в хлоридной среде. Если PREN > 40, работа в морской воде безопасна; если PREN < 25 — допустимы только пресные среды.
| Марка | Cr, % | Ni, % | Mo, % | N, % | C, max | PREN |
|---|---|---|---|---|---|---|
| AISI 304 | 18,0-20,0 | 8,0-10,5 | — | 0,10 | 0,08 | 18-20 |
| AISI 304L | 18,0-20,0 | 8,0-12,0 | — | 0,10 | 0,03 | 18-20 |
| AISI 316 | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 | 0,10 | 0,08 | 24-26 |
| AISI 316L | 16,0-18,0 | 10,0-14,0 | 2,0-3,0 | 0,10 | 0,03 | 24-26 |
| AISI 316Ti | 16,0-18,0 | 10,5-13,5 | 2,0-3,0 | — | 0,08 + Ti | 24-26 |
| 254 SMO | 19,5-20,5 | 17,5-18,5 | 6,0-6,5 | 0,18-0,22 | 0,02 | 43 |
| AL-6XN | 20,0-22,0 | 23,5-25,5 | 6,0-7,0 | 0,18-0,25 | 0,03 | 47 |
| 904L | 19,0-23,0 | 23,0-28,0 | 4,0-5,0 | — | 0,02 | 34-36 |
Помимо основных элементов, в нержавейке нормируют марганец (1,0-2,0%), кремний (до 1,0%), фосфор (до 0,045%), серу (до 0,03%), а в премиальных сплавах ещё медь, ниобий и ванадий. Пищевая и фармацевтическая сферы предъявляют отдельные требования к сере (0,005-0,017%): так улучшается свариваемость и уменьшается вероятность точечной коррозии в сварных швах.
Учтите: PREN — показатель статистический. На фактическое поведение стали влияют также шероховатость поверхности, слой отложений (под ними коррозия развивается в 5-10 раз быстрее), температура стенки и скорость потока (< 1 м/с способствует осадкам и коррозии). Больше деталей — в статье о том, как функционирует теплообменник.
Стойкость к коррозии в зависимости от среды
Далее приведена сводная таблица, показывающая совместимость 8 марок с распространёнными средами. Расшифровка: «+» — можно применять без ограничений; «±» — разрешено с оговорками по концентрации, температуре и скорости потока; «-» — применять не стоит (опасность точечной, щелевой коррозии или коррозии под напряжением).
| Параметры / Среда | 304 | 304L | 316 | 316L | 316Ti | 254 SMO | AL-6XN | 904L |
|---|---|---|---|---|---|---|---|---|
| Вода питьевая, T<60 C | + | + | + | + | + | + | + | + |
| Горячее водоснабжение 60-90 C, Cl<100 мг/л | + | + | + | + | + | + | + | + |
| Вода из теплосети с примесями | ± | ± | + | + | + | + | + | + |
| Вода морская (Cl 19-22 г/л) | - | - | - | - | - | + | + | ± |
| Бассейновая вода (Cl 1-3 мг/л) | ± | ± | + | + | + | + | + | + |
| H2SO4 5-20%, T<50 C | - | - | ± | ± | ± | + | + | + |
| Азотная кислота HNO3 30%, T<70 C | + | + | + | + | + | + | + | + |
| HCl 1-5% | - | - | - | - | - | ± | ± | ± |
| Гидроксид натрия NaOH 30%, T 80 C | + | + | + | + | + | + | + | + |
| Пар, 200-400 C | ± | ± | + | + | + | ± | ± | ± |
| Пар, > 500 C | - | - | - | - | + | - | - | - |
| Гликоли и хладагенты | + | + | + | + | + | + | + | + |
Основная опасность нержавейки в теплообменниках — питтинговая (точечная) коррозия в застойных зонах, под карбонатными отложениями и уплотнениями. У AISI 304 в воде с хлоридами более 100 мг/л и температуре стенки выше 50 C вероятность питтинга возрастает экспоненциально. У 316 предел — 200 мг/л при 70 C. У 254 SMO порог отодвинут до 5-10 г/л.
Ещё один вид повреждений — коррозионное растрескивание под напряжением (SCC). Аустенитные 304/316 уязвимы при комбинации «хлориды + растягивающие напряжения + T > 60 C». Дуплексные стали (к примеру, SAF 2507 от Sandvik) и супераустениты 254 SMO/AL-6XN гораздо выносливее, однако при значительной толщине возможен хрупкий излом. Поэтому в ответственных случаях нужен анализ среды по ASTM G48 и расчёт по NACE MR0175.
Отраслевые области применения
У каждой отрасли свои запросы к нержавейке. В ЖКХ важны стоимость и ремонтопригодность, в пищевой — санитария и финиш Ra, в нефтехимии — устойчивость к хлоридам и сере, в фарме — соответствие GMP и USP Class VI, в морской — сопротивление биообрастанию.
AISI 304 подходит для ИТП и отопительных систем с чистым теплоносителем. AISI 316 — для ГВС систем с жёсткой водой и хлоридами 50-150 мг/л. Поставщики: РИДАН, ЭТРА, ТТАИ, Alfa Laval. Срок службы пластин — 20-25 лет.
Исключительно AISI 316L с санитарной полировкой Ra 0,4-0,8 мкм. Сертификаты EHEDG, 3-A Sanitary, FDA 21 CFR 177. Пастеризация молока, охлаждение пива и сусла, нагрев соков. Уплотнения — только пищевые EPDM или FKM-FDA.
AISI 316Ti служит основой для подогрева мазута, нефти и газойля. 254 SMO применяют в блоках с сероводородом и хлоридами. Соответствие NACE MR0175, ASME B31.3. Толщина пластин 0,6-0,8 мм; аппараты кожухотрубного типа в соответствии с TEMA Class R.
AISI 316L с электрополировкой до Ra 0,2 мкм и выходным контролем ASME BPE. Соответствует USP Class VI, FDA, EU GMP Annex 1. Используется в WFI (water for injection), CIP/SIP, ферментёрах и биореакторах.
Для охлаждения морской водой берут 254 SMO, AL-6XN или титан Grade 1/2 (Sandvik). На больших лайнерах и FPSO ставят пластины из AL-6XN. Альтернативный вариант — медно-никелевые сплавы 90/10 и 70/30, однако они дороже и свариваются хуже.
Основные циркуляционные контуры выполняют из AISI 316Ti или 08Х18Н10Т по ГОСТ 5632-2014. Для конденсаторов паровых турбин используют нержавейку с усиленной защитой от эрозии: 254 SMO или дуплекс UNS S32205. По НП-104-18.
AISI 316/316L здесь обязателен: хлор и бромид свободного хлора разрушают 304 за 3-5 лет. Для солёных бассейнов с электролизом — 254 SMO или Ti. Категория: теплообменное оборудование для бассейна.
В котельной коттеджа или таунхауса: паяные модели из AISI 316L (пластинчатые паяные) Funke FP, Kelvion GBS, Sondex SLS. Дополнительно — в публикации о теплообменный аппарат для загородного дома.
Коэффициенты и стоимость по маркам
Из чего складывается цена нержавеющего теплообменника: пластины — 40-60% от стоимости, уплотнения — 10-15%, рама и патрубки — 15-25%, плюс работы. Коэффициенты, указанные ниже, относятся к цене пластин при равной площади и геометрии — на рисунке показано, во сколько раз супераустенит и сплав 904L дороже базового AISI 304.
| Марка | Стоимость тонны, тыс. ₸ | Коэффициент | Площадь типовая, м² | Когда брать |
|---|---|---|---|---|
| AISI 304 | 280-340 | x1.0 | до 200 | чистая вода, отопление |
| AISI 304L | 295-355 | x1.05 | до 200 | сварные соединения |
| AISI 316 | 370-440 | x1.3 | до 500 | универсал |
| AISI 316L | 400-470 | x1.4 | до 800 | фармацевтика, пищевая |
| AISI 316Ti | 420-510 | x1.5 | до 500 | высокая T |
| 254 SMO | 780-960 | x2.8 | до 1000 | вода морская |
| AL-6XN | 900-1100 | x3.2 | до 1200 | биообрастание, хлориды |
| 904L | 840-1020 | x3.0 | до 600 | кислоты |
Ориентировочные цены на 2025 год для рынка Казахстана. Зависят от поставщика стали (Outokumpu, Sandvik, VDM Metals, ТМК, ВСМПО-АВИСМА), формата (лист, рулон, штамп-заготовка), толщины, объёма заказа и логистики. Подробности — в статье стоимость пластинчатого теплообменника а также в материале о том, почему точная цена на теплообменники отсутствует.
8 шагов для выбора марки
Выбор материала — это не просто «берём 316, и всё будет хорошо». Это инженерный расчёт, в котором экономия 30-40% на марке окупается за 1-2 года, а ошибка оборачивается капитальным ремонтом через 6-12 месяцев. Последовательно пройдите 8 шагов и внесите результат в опросный лист.
Анализ в полном объёме: pH, концентрации хлоридов, сульфатов, фосфатов, органики, растворённого кислорода, газов.
pH 6,5-8,5 — среда нейтральная, годится любая нержавейка; pH < 4 или > 12 — специальные сплавы (904L, 254 SMO, Hastelloy).
До 100 мг/л подходит 304; до 200 — 316; до 1000 — 316Ti; до 50 г/л — 254 SMO; более 50 г/л — AL-6XN либо Ti.
Температура до 100 C: 304/316; до 200 C: 316L/316Ti; до 400 C: 316Ti; до 600 C: Ti, дуплекс; более 700 C: жаропрочные сплавы.
До 25 бар — стандартные пластинчатые; при 40-100 бар — кожухотрубные по ГОСТ 31842 и СТ РК / ASME Section VIII Div 1.
На сульфиды, H2S, аммиак, серу, фторидные ионы требуется отдельная проверка совместимости. Карта NACE.
По PREN, T, p и среде. Сравнение — со справочниками: Outokumpu Steel Grades, Sandvik Material Selector, NACE MR0175.
До оформления заказа выполняется расчёт инженером-теплотехником: размер, площадь, материал, давление, паспортные характеристики.
Cl < 200 мг/л, T < 150 C: AISI 316 / 316L
Cl > 1 г/л: 254 SMO / AL-6XN / Ti Grade 1-2
pH < 4: 904L / Hastelloy C-276 / Alloy 31
T > 400 C: 316Ti / Inconel 600 / AISI 321
О подборе по размерам и тепловой нагрузке детальнее — в материалах выбор теплообменного аппарата, расчёт теплообменных аппаратов, тепловой расчёт аппарата и что необходимо для расчёта.
Уплотнения для нержавеющих пластин
Нержавеющая пластина — лишь половина истории. Вторая половина — уплотнение. От него зависят температурный диапазон, химическая стойкость, ресурс и пищевая безопасность устройства. Подробный обзор представлен в каталоге пластин и уплотнительных элементов.
| Материал | T, C | Среды | Стали-пары | Ресурс |
|---|---|---|---|---|
| EPDM | -40...+150 | вода, отопление, ГВС, гликоль, пар до 130 C | 304 / 316 / 316L | 5-10 лет |
| NBR | -30...+110 | нефтепродукты, масла, ароматика, дизель | 316L / 316Ti / 254 SMO | 4-8 лет |
| HNBR | -30...+150 | масла + высокая T, слабые кислоты | 316L / 316Ti / 904L | 5-10 лет |
| FKM (Viton) | -20...+200 | щёлочи, кислоты, растворители, пар | 316Ti / 254 SMO / 904L / AL-6XN | 7-12 лет |
| FKM-FDA | -20...+200 | питьевая, пищевая, фармацевтическая | санитарная 316L | 5-8 лет |
| EPDM-Peroxide | -40...+170 | острый пар, CIP, агрессивный кип | санитарная 316L | 6-10 лет |
Основное правило: недопустимо использовать пластины 316L с EPDM-уплотнением в среде, содержащей масло или нефтепродукты — EPDM набухает и утрачивает эластичность за 200-400 часов. Для нефти и масел подходят только NBR, HNBR или FKM. Обратная ситуация: NBR в воде с озоном и кислородом твердеет за 1-2 года.
При работе с морской водой (254 SMO/AL-6XN) советуем FKM или EPDM-Peroxide с дополнительной защитой от биообрастания. Для пищевой и фармацевтической отрасли (316L санитарная) — FKM-FDA или EPDM-Peroxide, имеющие сертификаты FDA 21 CFR 177.2600 и Regulation EC 1935/2004.
6 ошибок в подборе материала
За 15 лет работы с теплообменным оборудованием мы наблюдали одинаковые ошибки, которые повторяются у разных клиентов. Внесите их в чек-лист — это поможет сберечь миллионы.
304 — базовая марка, однако при содержании хлоридов > 100 мг/л и T > 60 C она прокорродирует за 6-12 месяцев. Для ГВС в многоквартирных домах с городской водой — только 316.
Если нет полного химического анализа (pH, Cl, SO4, O2, температура, давление, скорость), подбор материала превращается в лотерею. Анализ обойдётся в 5-15 тыс. ₸ в аккредитованной лаборатории.
Если скорость < 1 м/с — появляются отложения, под которыми щелевая коррозия развивается в 5-10 раз быстрее. При скорости > 5 м/с — эрозия и кавитация. Оптимальный диапазон — 1,5-3 м/с.
316L в паре с EPDM в нефти — катастрофа уже через 6 месяцев. Сначала набухает EPDM, затем теряется герметичность, затем загрязнение нефтью проникает в смежный контур. NBR/FKM обязательны.
«Если поставить 316 вместо 254 SMO в морской воде, сэкономишь 2,5 млн» — но за 8 месяцев экономия обнулится заменой комплекта пластин. Считайте TCO на 20-30 лет, а не CAPEX.
Даже безупречная марка требует осмотра с разборкой раз в 12-24 месяца пластинчатого разборного, чисткой пластин, сменой уплотнений по графику.
Инженеры ТПЛ-Сервис подберут марку нержавейки под вашу среду
Выполним подбор марки нержавейки и уплотнений под вашу среду. Сделаем расчёт ресурса для работы с кислотами, щелочами, хлоридами. Сертификация ТР ТС 010/2011.
Звонок и расчёт — бесплатно. График работы: пн-пт 8:00-21:00 (время Астаны). Возможна работа по 44-ФЗ и 223-ФЗ.
10 вопросов про нержавейку в теплообменных аппаратах
Мы собрали распространённые вопросы, которые возникают у инженеров и специалистов по закупкам при выборе материала для пластинчатых и кожухотрубных аппаратов.
В чём отличие AISI 316 от 316L в реальной эксплуатации?
С технической точки зрения различие в содержании углерода: 316 — до 0,08% C, 316L — до 0,03%. В пластинах, которые не подвергаются длительной сварке, разницы почти нет. Однако при наличии сварного коллектора, сварной рамы или сложных соединений выбирайте 316L, чтобы предотвратить межкристаллитную коррозию в зоне сварного шва. Цена 316L выше на 7-12%.
Какая марка предпочтительнее для ГВС в многоквартирных домах с жёсткой водой?
Для городской ГВС с хлоридами 50-200 мг/л подходит AISI 316. AISI 304 «вытягивает» только в регионах с самой мягкой водой. Учтите: жёсткая вода образует карбонатные отложения, под которыми коррозия развивается в 5-10 раз быстрее. Поэтому одинаково важны материал и график CIP-чистки каждые 12-24 месяца. Подробнее — в материале про пластинчатый теплообменный аппарат.
Допустимо ли использовать 316 в морской воде?
Нет. В морской воде содержится 19-22 г/л хлоридов, что для AISI 316 в 100 раз превышает допустимый порог. Точечная коррозия появляется уже через 1-3 месяца. Минимально подходящая марка — 254 SMO (PREN 43), оптимально — AL-6XN (PREN 47) или титан Grade 1-2. При постоянном контакте с морской водой обычно берут Ti или Cu-Ni 90/10.
Что означает PREN и как его использовать?
Индекс PREN (Pitting Resistance Equivalent Number) показывает сопротивление точечной коррозии и рассчитывается как PREN = %Cr + 3,3*%Mo + 16*%N. Для воды без агрессивных примесей хватает значений 18-20 (марка 304); в системе хозяйственного горячего водоснабжения потребуется 24-26 (316); в морской среде — от 40 и выше. Учтите: температура стенки и щелевая коррозия в формуле не учтены, поэтому PREN служит лишь первым фильтром при выборе.
Каков срок службы нержавейки AISI 316?
При работе с чистой горячей водой и в отопительном контуре пластины выдерживают 20-25 лет. В пищевых и фармацевтических линиях (санитарная 316L) с регулярной CIP-мойкой — 15-20 лет. В тяжёлых условиях (бассейны, зона морских брызг) — 8-12 лет. Ограничивает срок не сама сталь, а накопление отложений и частота CIP-циклов. Систематическая промывка добавляет 30-50% к ресурсу.
Допускается ли замена лишь части пластин на нержавеющие?
В разборных аппаратах пластинчатого типа частичная замена разрешена. Ключевые условия — сохранить геометрию (угол шеврона, толщину), штамп и направление потоков. При частичной замене 316 на 254 SMO изготовитель обязан подтвердить совместимость в зоне стыка, иначе не исключён гальванический эффект. Больше информации — замена теплообменника.
В чём преимущество 316Ti перед 316L в нефтехимии?
В марке 316Ti титан (Ti = 5xC) выполняет стабилизирующую роль: карбиды титана перехватывают углерод и не дают карбиду хрома выделяться в интервале 450-850 C. Благодаря этому сталь противостоит межкристаллитной коррозии при повышенных температурах. В средах мазута, газойля и нефти при 200-400 C ресурс 316Ti на 30-40% превышает 316L. Стандарты ASME B31.3 и API 660 называют эту марку рекомендованной.
У каких производителей нержавейка отличается высоким качеством?
Топ-сегмент: Outokumpu (Финляндия) — эталон для 254 SMO; Sandvik (Швеция) — дуплексные SAF 2205/2507; VDM Metals (Германия) — AL-6XN, Alloy 31; ATI (США) — 825, Hastelloy. В Казахстане и странах ЕАЭС доступны ВСМПО-АВИСМА (титановые сплавы), ТМК (304/316/316L) и Северсталь. Для рядовых 304/316 от заводов СНГ качество приемлемое, а цена на 20-30% ниже европейской.
Совместима ли нержавейка с алюминиевыми радиаторами в одном контуре?
С технической точки зрения — да, но появляется гальваническая пара. Когда в системе одновременно присутствуют нержавейка (катод) и алюминий (анод), а теплоноситель содержит примеси-электролиты, алюминий начинает разрушаться. Меры: добавить пассивирующие ингибиторы коррозии, поставить изолирующие фитинги (PE/PP), держать pH в пределах 7,5-9,0. Этот сценарий детально разобран в материале сравнение типов теплообменников.
В каких случаях кожухотрубный нержавеющий аппарат предпочтительнее пластинчатого?
Кожухотрубник выбирают: когда давление превышает 40 бар (у пластинчатых порог 25-40 бар); при фазовых переходах и генерации пара; для загрязнённых потоков с крупными включениями; при значительных температурных перепадах, вызывающих тепловую деформацию. Во всех прочих ситуациях пластинчатый вариант компактнее и эффективнее по теплопередаче — подробности в сравнение паяных и разборных.
