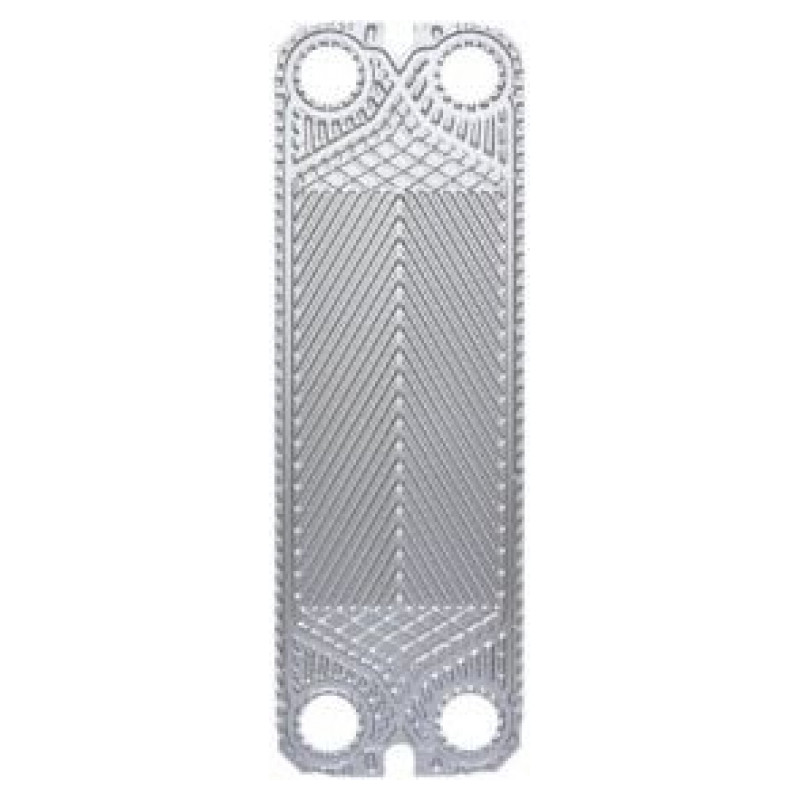

Пластины и уплотнительные элементы BOWA — фирменные комплектующие к теплообменникам BOWA разборной конструкции (Китай). Выбор выполняется по марке и серии пластинчатого теплообменника — принимают во внимание профиль гофры, толщину пластины 0.4–0.8 мм, материал AISI 316L / титан и материал уплотнений EPDM / NBR / FKM. При нормальной работе уплотнения меняют раз в 5–10 лет, пластины — каждые 10–15 лет. Детальнее: Пластины для теплообменника — руководство и Уплотнители для ПТО — материалы и срок службы.
Какие пластины и уплотнители есть для BOWA
Запчасти поставляются для таких серий разборных ПТО BOWA:
- MH-серия (B/H) — Серия разборных теплообменников с типоразмерами MH60, MH100, MH150, MH200, MH250, MH350, варианты B и H.
Материалы исполнения пластин и уплотнителей:
- Пластина AISI 316L — базовый вариант для отопительной воды, ГВС и нейтральных сред. Толщина 0.4–0.6 мм.
- Пластина AISI 304 — экономичная сталь под чистую воду, где нет хлоридов.
- Пластина титан Grade 1/2 — подходит для морской воды, бассейнов с высоким содержанием активного хлора и агрессивных сред.
- Уплотнение EPDM — базовое решение для воды, отопления и ГВС, до 150°C, срок службы 5–10 лет.
- Уплотнение NBR — применяется с маслами и нефтепродуктами, до 110°C.
- Уплотнение FKM/Viton — предназначен для перегретой воды (>150°C), пара и агрессивных сред, до 200°C.
- Уплотнение HNBR — для масел, работающих при повышенной температуре (до 150°C).
Когда требуется замена пластин и уплотнений BOWA
- Заметная протечка между пластинами — наиболее очевидный симптом износа уплотнителя. Что делать: разобрать пакет и заменить уплотнения.
- Снижение тепловой мощности на 15–25% при неизменных расходах — накипь на пластинах либо коррозия. Сначала выполняют промывку (CIP), и если она не помогла — меняют пластины.
- Рост перепада давления превышение 30% от проектного значения — проток засорён. Промывка нужна обязательно.
- Питтинговая коррозия на пластинах (заметна после разборки) — это требует замены пластин и перехода на более стойкий материал (нередко титан).
- Уплотнители теряют эластичность или растрескиваются при разборке — материал исчерпал ресурс. Нужно обязательно заменить все уплотнения в пакете.
- Профилактическая замена: уплотнители — раз в 5–7 лет для отопления/ГВС и раз в 3–5 лет для промышленных условий с агрессивными средами.
Дополнительно: Как выполнить очистку пластинчатого ПТО, Правила эксплуатации ПТО, Повышение мощности ПТО (за счёт замены пластин).
Ресурс пластин и уплотнителей
- Пластины AISI 316L на чистой воде — 15–20 лет
- Пластины AISI 304 — 10–12 лет при работе с питьевой водой
- Титановые пластины — 25+ лет (в том числе в морской воде и бассейнах)
- Уплотнители EPDM для отопления/ГВС — 5–10 лет (зависит от температурного режима)
- Уплотнители NBR в маслах — 5–8 лет
- Уплотнители FKM в перегретой воде/паре — 3–7 лет (агрессивные условия уменьшают срок службы)
Замена и обслуживание
Замена пластин и уплотнений BOWA выполняется в рамках планового ремонта: (1) пакет разбирают, фиксируя последовательность пластин и направление гофр; (2) пластины промывают на CIP-станции либо вручную моющим раствором; (3) новые уплотнения устанавливают в канавки пластин (клеевым или беcклеевым способом); (4) пакет собирают с корректным затяжным размером (согласно паспорту ПТО, как правило сжатие 4–6%). При ремонте пакета для замены нужны пластины BOWA нужного типоразмера.
Альтернатива без разборки — CIP-промывка (пакет не снимают): её применяют, когда уплотнения ещё сохраняют ресурс, а отложения растворимы. См. Методы промывки: с разборкой и без разборки и Оснащение для промывки.
