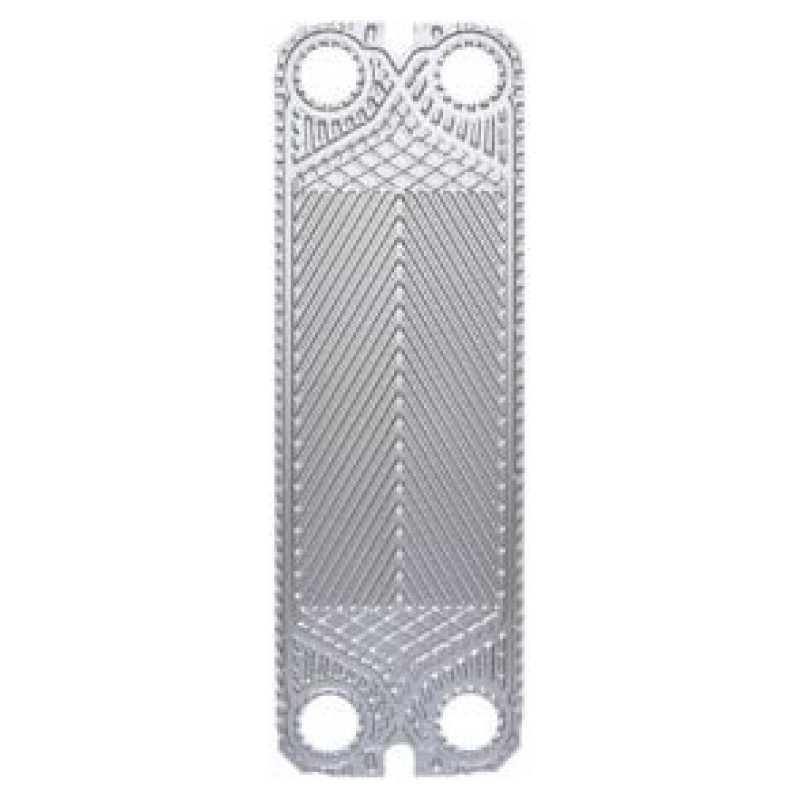

Пластины и уплотнения КС — подлинные запасные части для разборных теплообменников серии КС (Россия). Подбор ведётся по марке и серии ПТО (учитываются тип гофры, толщина пластины 0.4–0.8 мм, материал AISI 316L / титан, материал уплотнения EPDM / NBR / FKM). При штатной эксплуатации уплотнения меняют раз в 5–10 лет, пластины — каждые 10–15 лет. Подробнее: Пластины теплообменника — гидравлика и Уплотнения для ПТО — материалы и срок службы.
Какие пластины и уплотнения есть для КС
Запчасти поставляются для следующих серий разборных ПТО КС:
- КС — Пластинчатые разборные теплообменники с гофрированными пластинами толщиной 0,5–0,6 мм.
Материалы для пластин и уплотнений:
- Пластина AISI 316L — стандартное решение для отопительной воды, ГВС, нейтральных сред. Толщина 0.4–0.6 мм.
- Пластина AISI 304 — экономичная сталь для чистой воды без хлоридов.
- Пластина титан Grade 1/2 — применяется для морской воды, бассейнов с активным хлором, агрессивных сред.
- Уплотнение EPDM — стандартное исполнение для воды/отопления/ГВС, до 150°C, срок службы 5–10 лет.
- Уплотнение NBR — используется для масел и нефтепродуктов, до 110°C.
- Уплотнение FKM/Viton — подходит для перегретой воды (>150°C), пара, агрессивных сред, до 200°C.
- Уплотнение HNBR — для масел с повышенной температурой (до 150°C).
Когда требуется замена пластин и уплотнений КС
- Заметная течь между пластинами — наиболее очевидный признак износа уплотнения. Решение: разборка и замена уплотнений в пакете.
- Снижение тепловой мощности на 15–25% при неизменных расходах — накипь на пластинах или коррозия. Сначала промывка (CIP), затем — если не помогло — замена пластин.
- Рост перепада давления выше 30% от проектного — засорение протока. Промывка обязательна.
- Питтинговая коррозия на пластинах (видна после разборки) — требуется замена пластин с переходом на более стойкий материал (часто титан).
- Уплотнения «дубеют» или растрескиваются при разборке — материал исчерпал ресурс. Замена всех уплотнений в пакете обязательна.
- Профилактическая замена: уплотнения — раз в 5–7 лет для отопления/ГВС, раз в 3–5 лет для промышленных задач с агрессивными средами.
Дополнительно: Как промыть пластинчатый ПТО, Правила эксплуатации ПТО, Повышение мощности ПТО (замена пластин).
Ресурс пластин и уплотнений
- Пластины AISI 316L на чистой воде — 15–20 лет
- Пластины AISI 304 — 10–12 лет при питьевой воде
- Титановые пластины — 25+ лет (даже в морской воде и бассейнах)
- Уплотнения EPDM для отопления/ГВС — 5–10 лет (зависит от температурного режима)
- Уплотнения NBR для масел — 5–8 лет
- Уплотнения FKM для перегретой воды/пара — 3–7 лет (агрессивные условия сокращают ресурс)
Замена и обслуживание
Плановый ремонт включает замену пластин и уплотнений КС: (1) разборка пакета с фиксацией порядка пластин и поворота гофр; (2) промывка пластин в CIP-станции или вручную моющим раствором; (3) установка новых уплотнений в канавки пластин (клеевой или беcклеевой монтаж); (4) сборка пакета с правильным затяжным размером (по паспорту ПТО, обычно сжатие 4–6%).
Альтернатива без разборки — CIP-промывка (без снятия пакета): подходит, если уплотнения ещё в ресурсе, а отложения растворимы. См. Методы промывки: разборный и безразборный и Техника для промывки.
Смежные категории и материалы
Полезные статьи в блоге:
Подбор пластин и уплотнений КС за 30 минут
Оригинальные ЗИП от производителя или геометрический эквивалент — без обязательств
Оригинальный ЗИП • EPDM / NBR / FKM • Поставка по Казахстану • Доставка по РК
