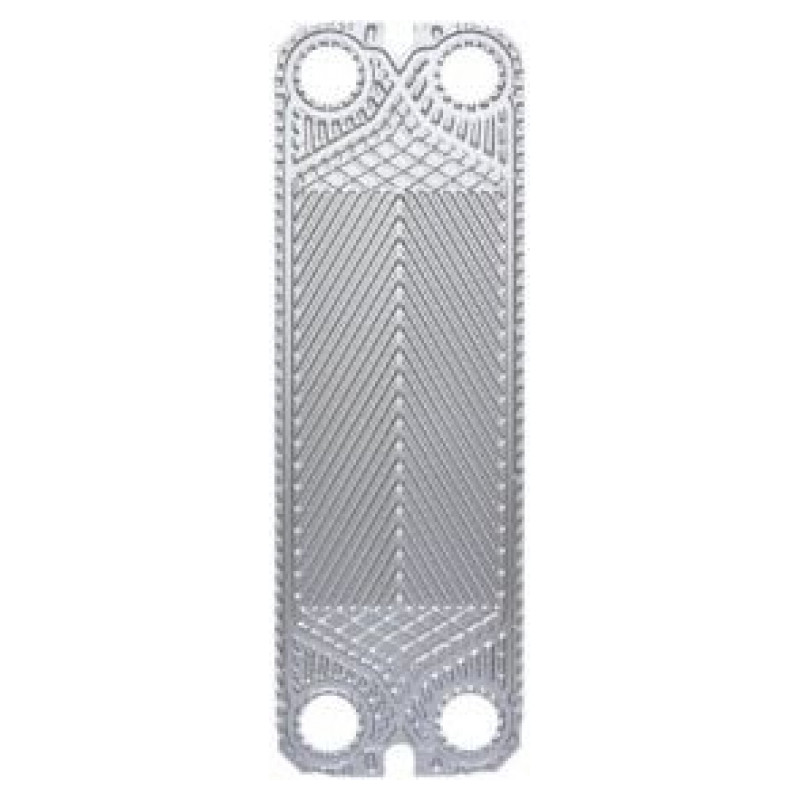

Пластины для теплообменников FUNKE

Пластины FUNKE Для разборных пластинчатых теплообменников предусмотрена отдельная группа ЗИП — только теплопередающие пластины, уплотнения в неё не входят. Подбор ведут по марке и серии ПТО, материалу (AISI 316L, AISI 304, титан Grade 1/2), толщине пластины (0.4–0.8 мм) и типу гофры. Пластины меняют при питтинговой коррозии, необходимости повысить мощность ПТО или восстановлении после ремонта. Оригинальные пластины поставляются через параллельный импорт после ухода изготовителя из РФ в 2022 — срок 2–4 недели. См. также Пластины вместе с уплотнениями Funke (оба элемента поставляются одним комплектом).

В каких случаях требуется замена пластин FUNKE

• Питтинговая коррозия — локальные точечные поражения на поверхности пластины, заметные после разборки и промывки. Нередко вызваны хлоридами в воде либо сетевым илом.
• Эрозия гофры — истирание рельефа при высоких скоростях потока. Теплопередача падает на 20-30%.
• Сквозные пробои — аварийный случай: повреждённые пластины нужно заменить без промедления.
• Расширение мощности ПТО — установка дополнительных пластин в пакет, чтобы поднять тепловую нагрузку, не меняя корпус.
• Смена материала на более коррозионностойкий — замена AISI 316L на титан для морской воды, бассейнов, агрессивных сред.

Материалы пластин FUNKE

• AISI 316L — базовый вариант для отопительной воды и ГВС, нейтральных сред. Срок службы 15-20 лет.
• AISI 304 — экономичная сталь для чистой воды, где нет хлоридов. Ресурс 10-12 лет.
• Титан Grade 1 — применяется для морской воды, бассейнов с высоким содержанием активного хлора. Срок службы 25+ лет.
• Титан Grade 2 — подходит для агрессивных химических сред. Стоит дороже Grade 1 на 30-40%.
• SMO 254 — специальный сплав для особо агрессивных сред (соляная кислота, концентрированные растворы). Используется в спецзадачах.

Для каких серий ПТО FUNKE подходит

Пластины FUNKE выбирают строго под марку и серию теплообменного аппарата. У каждой модели своя геометрия: размер пластины, тип гофры — Chevron/Herringbone, угол гофры, патрубки. Чтобы подобрать ЗИП, нужны модель ПТО (к примеру, M6, НН-14, S14, GPL08), количество пластин в пакете, материал и тип уплотнения. Каталог разборных ПТО данного бренда — разборные ПТО Funke.
