Какие бывают виды теплообменников

Виды теплообменников классифицируют по принципу теплопередачи, конструкции, назначению и материалу проточной части. Рынок конструктивно представлен пятью основными семействами: пластинчатые (разборные, паяные, сварные, полусварные), кожухотрубные, спиральные, воздушные и блочные «труба в трубе». По способу передачи тепла выделяют рекуператоры (теплоносители разделены стенкой), регенераторы (тепло передаётся через насадку попеременно) и смесительные аппараты с прямым контактом сред. У каждого типа — собственные границы мощности, рабочих давлений и температур, ресурс и сфера применения: от бытового ИТП мощностью 50 кВт до магистрального теплообменника ТЭЦ на 25 МВт. В обзоре рассмотрим основные конструкции, их преимущества и недостатки, технические параметры и принципы подбора для отопления, ГВС, технологических процессов и охлаждения, чтобы по запросу «какие виды теплообменников существуют» инженер, проектировщик и специалист по снабжению могли опираться на единый источник достоверной информации.

Классификация теплообменников: три уровня

Перед тем как переходить к отдельным моделям, стоит разобраться, по каким критериям теплообменное оборудование разделяют. В инженерной практике принята трёхуровневая система: по способу передачи тепла, по устройству и по области применения. Такой подход позволяет для любого аппарата, представленного на рынке Казахстана, точно определить его роль в системе и найти замену при необходимости.

На первом уровне рассматривается способ передачи тепла. В этой группе выделяют три основных класса: рекуперативные — теплоносители отделены друг от друга стенкой и не контактируют; регенеративные — тепло сначала накапливается в насадке с высокой теплоёмкостью, а затем отдаётся поочерёдно; смесительные — среды взаимодействуют напрямую, как в градирне или скруббере. На рекуператоры приходится 95 % промышленного и коммунального оборудования; две другие группы используются для узких задач.

Второй уровень — это конструктивное исполнение. Среди рекуператоров чаще всего встречаются пластинчатые (ПТО), кожухотрубные (КТТ), спиральные, блочные типа «труба в трубе» и воздушные с оребрёнными трубами. Внутри каждого семейства есть дальнейшее деление: пластинчатые бывают разборными, паяными, сварными и полусварными; кожухотрубные различаются по виду трубного пучка и схеме ходов; воздушные — по методу подачи воздуха (естественная или принудительная конвекция).

Третий уровень — область применения. На рынке оборудование классифицируют по задаче: отопление и ГВС, бассейны, технологические процессы в пищевой и фармацевтической отраслях, охлаждение масла и компрессорных агрегатов, нефтегаз и металлургия. Именно назначение определяет требования к материалу пластин и уплотнений, рабочему давлению, температуре и санитарным нормам.

Обобщённая схема классификации

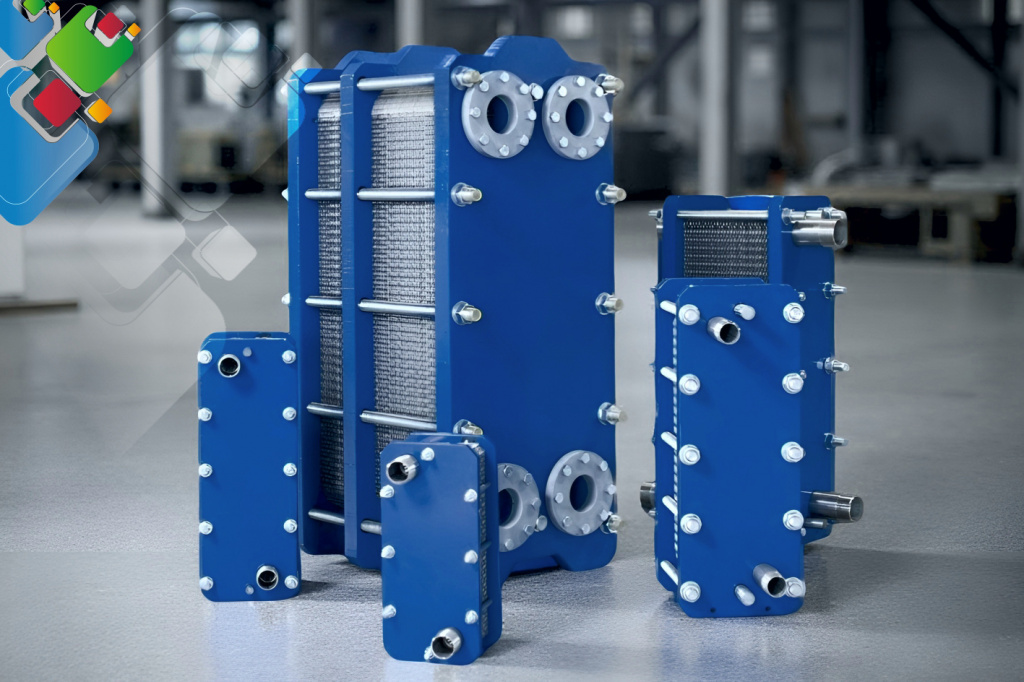

Пластинчатые теплообменники (ПТО)

Пластинчатые теплообменники — наиболее востребованное семейство для коммунальной теплоэнергетики, промышленного отопления и значительной части технологических процессов. Устройство: пакет штампованных металлических пластин с гофрированным профилем «фишбон» или «шеврон», которые стянуты шпильками между двумя плитами — неподвижной и нажимной. Гофры соседних пластин направлены навстречу, формируя перекрещивающиеся каналы для двух теплоносителей. Благодаря большой удельной поверхности и турбулизации потока ПТО дают коэффициент теплопередачи 3000–7000 Вт/м²·К, что в 3–5 раз превышает показатели классических кожухотрубных аппаратов.

Четыре разновидности пластинчатых теплообменников

• Разборные. Пластины герметизируются резиновыми прокладками, а пакет допускает разборку для очистки и ремонта. Рабочее давление — до 16–25 бар, температура — до 180 °C. Наиболее часто применяемый тип для ИТП и ЦТП, см. разборные ПТО для отопления и горячего водоснабжения.
• Паяные. Пластины соединены пайкой медью или никелем в неразборный блок. Отличаются компактностью и невысокой ценой, выдерживают до 30 бар и 200 °C, однако разобрать их нельзя — доступна только химическая промывка. Используются в бытовых котлах и системах холодоснабжения, см. паяные ПТО, доступные в Казахстане.
• Сварные и полусварные. Пластины скрепляются лазерной сваркой. Сварные модели (Compabloc, Sondex Free Flow) устойчивы к агрессивным средам и давлению до 40 бар; полусварные представляют гибрид, где один контур сварной, а второй — на прокладках, и применяются для пара и специальных сред.
• Двойные. В конструкции между каналами предусмотрена двойная стенка: среды разделяет зазор с отводом дренажа наружу, что исключает их смешивание. Такие аппараты востребованы для питьевой воды, фармацевтики и пищевой промышленности, где переток недопустим.

Где работают ПТО

Разборные пластинчатые аппараты — основной вариант для ИТП в многоквартирных домах, котельных, ЦТП, систем оборотного водоснабжения промышленных предприятий, бассейнов и аквапарков. Паяные ставят на бытовые газовые котлы и тепловые насосы (фреоновый контур), в системы кондиционирования (чиллеры), в маслоохладители гидравлики. Сварные используют там, где разборка не требуется, а среды агрессивны: химическая промышленность, нефтегаз, пар, газовые конденсаты. Подробное руководство по подбору — в материале полное руководство по пластинчатым теплообменникам.

Кожухотрубные теплообменники (КТТ)

Кожухотрубный аппарат представляет собой цилиндрический корпус (кожух), внутри которого размещён пучок труб. Один теплоноситель идёт по трубному пространству, другой — по межтрубному. Перегородки и поперечные пучки создают многоходовое движение и обеспечивают хорошее перемешивание. Это исторически более старая конструкция: первые промышленные образцы появились ещё в начале XX века, и она по-прежнему занимает заметную долю рынка крупных энергетических объектов, нефтегаза и металлургии. К её особенностям относят высокую надёжность, ремонтопригодность и способность работать на загрязнённых средах при экстремальных параметрах.

Разновидности кожухотрубных теплообменников

• С неподвижной решёткой. Наиболее простая и экономичная схема: трубы жёстко закреплены вальцовкой в обеих трубных решётках. Используется, когда температуры теплоносителей близки и ΔT невелик. Если разница температур труб и кожуха значительна, появляются термические напряжения, поэтому область применения ограничена.
• С U-образными трубами. Трубный пучок изогнут «змейкой» и закреплён лишь на одной решётке, что устраняет термические напряжения. Внутренние поверхности труб нельзя чистить механически — только химическим способом; межтрубное пространство извлекается и очищается. Это стандартное решение для пара и масла.
• С плавающей головкой. Одна трубная решётка выполнена плавающей — при тепловом расширении она перемещается внутри кожуха. Все поверхности доступны для механической очистки. Это самая дорогая, но и наиболее универсальная конструкция, используемая в крупной нефтехимии.
• С уплотнением сальникового типа. Переходный вариант между неподвижной и плавающей схемами: одна решётка герметизируется сальником. Используется редко.
• С компенсатором на корпусе. Простой и бюджетный метод снятия термических напряжений — установка линзового компенсатора на корпусе. Используется в стандартных аппаратах для теплоснабжения и пароснабжения, см. обзор трубчатых аппаратов.

Типовые применения

Кожухотрубные аппараты используют там, где ПТО неэффективен: пар с высокими параметрами (до 100 бар, 500 °C), сильно загрязнённые среды с волокнистыми включениями, очень большая мощность одного аппарата (до 50 МВт и выше), теплоноситель с твёрдыми частицами. Это нефтепереработка, химия, энергетика (подогреватели сетевой и питательной воды для котлов), металлургия, ЦБК. В коммунальной энергетике КТТ ещё можно встретить на старых ТЭЦ и в магистральных сетях, но их массово заменяют пластинчатыми из-за компактности и стоимости квадратного метра.

Теплообменные аппараты спирального типа

Спиральный теплообменник представляет собой два металлических листа, навитых вокруг центральной оси; так формируются два параллельных спиральных канала. Теплоносители проходят по ним во встречном направлении. Такая геометрия даёт настоящий противоток без поперечных перетоков, а высокая скорость потока способствует хорошему самоочищению канала. В коммунальной энергетике спиральные аппараты встречаются редко, однако в одной нише у них почти нет альтернатив: загрязнённые жидкости с твёрдыми взвесями, шламы, пасты, технологические среды целлюлозно-бумажного производства и металлургии.

Ключевые преимущества спирального теплообменника: канал остаётся прямым по всей длине, без «карманов» и застойных зон; даже на загрязнённых средах высокая скорость потока не позволяет твёрдым частицам оседать; при равной мощности корпус получается компактнее, чем у кожухотрубного аппарата. К недостаткам относят высокую стоимость (штучное изготовление, сложная навивка), трудность ремонта (разобрать аппарат удаётся только после вырезания центральных крышек) и сравнительно узкий диапазон рабочих параметров: давление до 20 бар, температура до 250 °C.

Спиральные аппараты задействуют на станциях очистки сточных вод (нагрев осадка), в целлюлозно-бумажной отрасли (подогрев варочных растворов), в металлургии (охлаждение пульпы), в горнорудной промышленности (теплообмен с песчаными суспензиями). Подробный обзор этого семейства — в материале теплообменники спирального исполнения.

Теплообменники воздушного типа и калориферы

Воздушные теплообменники образуют отдельный класс аппаратов, в которых одним из теплоносителей выступает атмосферный воздух. По конструкции это трубный пучок с поперечным оребрением (алюминий, медь либо сталь), через который продувается воздух — за счёт естественной или принудительной конвекции. По второму теплоносителю циркулируют вода, гликоль, фреон или пар. Воздушные аппараты делят на две группы: калориферы — подогрев приточного воздуха в вентиляционных системах; аппараты воздушного охлаждения, сокращённо АВО — отвод тепла в атмосферу без использования воды как охладителя.

Калориферы в системах вентиляции

Калорифер представляет собой водяной или паровой подогреватель воздуха, установленный в приточной системе. Типовые температуры теплоносителя — 95/70 °C либо 130/70 °C, по воздуху обычно −25…+20 °C. Алюминиевые и медно-алюминиевые секции доминируют на рынке коммунальной и коммерческой вентиляции; стальные паровые калориферы применяют в производственной вентиляции и тепловых завесах. Биметаллические трубки (сталь плюс накатанное алюминиевое оребрение) дают коррозионную стойкость по теплоносителю и увеличенную поверхность теплосъёма по воздуху.

АВО — это аппараты воздушного охлаждения

АВО служат основным оборудованием для отвода тепла на объектах, где нет дешёвой охлаждающей воды: нефте- и газоперекачивающих станциях, удалённых промышленных площадках, в северных регионах. Конструктивно это горизонтальный или вертикальный пучок оребрённых труб с вентиляторами под ним. Мощность одной секции — 0,5–10 МВт, групповая компоновка позволяет получить любую тепловую нагрузку. Для охлаждения масла гидравлики и трансформаторов АВО используют практически повсеместно.

Компактные неразборные: паяные и сварные

Паяные и сварные пластинчатые теплообменники образуют отдельную подгруппу ПТО, которую важно рассматривать самостоятельно: у них принципиально иной подход к эксплуатации — разобрать их нельзя. Это плюс (отсутствуют уплотнения, ниже стоимость, выше герметичность) и минус (механическая чистка невозможна, только химическая; при поломке — замена целиком). Благодаря компактности и невысокой цене паяные аппараты массово ставят на бытовые газовые котлы, тепловые насосы, кондиционеры и небольшие чиллеры. Сварные — для спецсред, где обычные прокладки не выдерживают.

Паяные ПТО

• Медный припой. Наиболее распространённый вариант, цена ниже, однако несовместим с аммиаком и рядом других спецсред. Используется в HVAC и бытовом отоплении.
• Никелевый припой. Универсален по средам, выдерживает аммиак и агрессивную химию, но стоит дороже. Применяется в промышленных аммиачных и специальных системах.
• Двойная стенка. Исполнение с двойной пластиной и дренажом наружу — для контуров питьевой воды и фармацевтики, где смешение сред при пробое недопустимо.

Сварные пластинчатые теплообменники — Compabloc, Sondex Free Flow

Полностью сварные пластинчатые аппараты (к примеру, Alfa Laval Compabloc) набираются из пластин, попарно соединённых лазерной сваркой. Они эксплуатируются на агрессивных средах до 40 бар и 350 °C, вообще не имеют резиновых уплотнений и используются там, где обычный разборный ПТО не проходит по химической стойкости. Sondex Free Flow — конструкция с увеличенным зазором между пластинами для волокнистых сред (целлюлозы, виноградного сока с косточками и т. п.).

Типы теплообменников по назначению

Производители нередко строят каталог не по конструкции, а по решаемой задаче — так клиенту проще подобрать аппарат под свою систему. Ниже — сводный обзор основных назначений с указанием типовой конструкции.

Если вы только начинаете подбор и не уверены в конструкции, ориентируйтесь на назначение: оно почти всегда задаёт оптимальный тип. Например, для частного дома или котельной см. обзор аппаратов для частного дома; для систем отопления — статья о теплообменниках для отопления; для подогрева ГВС от системы отопления — пошаговый обзор по ГВС.

Классификация по принципу теплопередачи

Эта классификация инженерная, и в повседневной работе с ней сталкиваются редко — ведь 95 % промышленных и коммунальных задач решает один класс (рекуператоры). Однако при работе с воздухом, сушильными процессами и градирнями полезно знать и остальные.

Рекуперативные

Рекуператор — наиболее массовый тип теплообменника, в котором теплоносители разделены тонкой стенкой (пластиной, трубой, спиралью) и обмениваются теплом через неё без смешения. Все пластинчатые, кожухотрубные, спиральные и блочные аппараты относятся к рекуператорам. Их КПД 85–96 %, и они закрывают подавляющее большинство задач.

Регенеративные

Регенератор — аппарат с тепловой массой (керамическая или металлическая насадка), которая попеременно нагревается одной средой и отдаёт тепло другой. Его применяют на воздушных потоках (вентиляция и кондиционирование) и в металлургии (воздушные рекуператоры на нагревательных печах). Бытовой пример — вращающийся регенератор тепла в приточно-вытяжных установках, КПД до 85 %. Промышленный — кауперы доменных печей, регенераторы стекловаренных печей.

Смесительные

Смесительный теплообменник — аппарат, где среды взаимодействуют напрямую, без разделяющей их стенки. Наглядный пример — градирня: тёплая вода встречается с холодным воздухом, часть влаги испаряется и отбирает теплоту. Сюда же относят скрубберы газоочистки и эжекторы. Используют такие аппараты ограниченно: одна из сред при этом теряется либо загрязняется. В коммунальной энергетике Казахстана они встречаются практически только как градирни систем оборотного водоснабжения.

Итоговая матрица: пять конструкций в сравнении

Чтобы быстро выбрать и решить, «какой тип взять», пригодится сравнительная матрица: на одной странице видно, в чём сильная сторона каждого варианта.

Из таблицы видно: универсального лидера нет, у каждого типа своя ниша. Разборный ПТО выигрывает при стандартных параметрах коммунальной теплоэнергетики, кожухотрубный — на крупных энергообъектах и при высоких параметрах пара, спиральный — на загрязнённых средах и шламах, воздушный — там, где воды нет.

Как подобрать тип теплообменника

Подбор аппарата начинается с четырёх исходных величин: рабочее давление, рабочая температура, характер среды (чистая или грязная, агрессивная или нейтральная) и требуемая мощность. Эти четыре числа сразу отсекают неподходящие конструкции, а из оставшихся выбирают по габаритам, стоимости и ремонтопригодности.

Алгоритм подбора за пять минут

1. Давление и температура. Когда оба параметра ниже 25 бар и 180 °C — смотрим в сторону ПТО (разборного или паяного); если выше — берём кожухотрубный либо сварной ПТО.
2. Среда. Чистая вода, гликоль, фреон — подойдёт любой тип; при наличии взвесей, волокон и шламов — спиральный или КТТ; для агрессивной химии — сварной ПТО либо КТТ из спецстали.
3. Мощность. Мощность до 5 МВт на аппарат — как правило, ПТО; 5–25 МВт — большой ПТО или КТТ; свыше 25 МВт — почти всегда КТТ или АВО.
4. Эксплуатация. Если нужна разборка для чистки — подходит только разборный ПТО или КТТ с плавающей головкой. Когда допустима лишь химическая промывка — паяный, сварной или спиральный.
5. Бюджет и габариты. При равных условиях компактный ПТО практически всегда обходится дешевле кожухотрубника в расчёте на единицу мощности при стандартных параметрах.

Методику расчёта мощности и подбора по типоразмеру подробнее разбираем в материалах расчёт пластинчатого аппарата, расчёт теплообменников и исходные данные для расчёта.

Из каких материалов делают пластины и трубки

В любом типе теплообменника материал проточной части задаёт область применения. Для ПТО базовый вариант — нержавеющая сталь AISI 304/316; у кожухотрубников трубное пространство обычно из углеродистой стали, а трубный пучок — из нержавейки или латуни. Для агрессивных сред используют спецсплавы: титан, хастеллой, инколой, монель.

Стандартные материалы

• AISI 304 (08Х18Н10). Нержавейка широкого применения — 70 % всех ПТО для отопления и ГВС. Устойчива к сетевой воде, но не к хлоридам.
• AISI 316 / 316L (03Х17Н14М2). Нержавейка с молибденом, стойкая к хлоридам. Востребована в бассейнах, на морской воде и в большинстве технологических сред пищевой промышленности и фармацевтики.
• Титан (ВТ1-0, Grade 1/2). Полностью устойчив к хлоридам, морской воде и большинству кислот. Материал дорогой; применяется в бассейнах, опреснительных установках, медеплавильном производстве.
• Хастеллой С-276, Инколой 825. Спецсплавы для сильных кислот и солевых сред. Стоят в 10–20 раз дороже нержавейки, применение узкоспециализированное.
• Углеродистая сталь. Корпуса кожухотрубных аппаратов, трубные пучки для пара и горячей воды без агрессивных примесей. Недорогая, но требует контроля коррозии.
• Латунь, мельхиор. Трубные пучки кожухотрубных аппаратов, работающих на морской и хлорированной воде.

Уплотнительные элементы разборных ПТО

Резиновые уплотнения между пластинами разборного аппарата — расходный материал, который обновляют каждые 5–8 лет либо при переборке. Стандартные материалы: NBR (нитрильная резина) до 110 °C — для воды и гликоля, EPDM до 150 °C — для горячей воды и пара низкого давления, Viton/FKM до 180 °C — для масел и спецсред. Как подбирать уплотнения, рассказано в материале уплотнения пластинчатых аппаратов.

Производители теплообменников: рынок Казахстана 2026

В 2026 году на рынке Казахстана присутствуют и отечественные, и зарубежные производители — с учётом санкционных ограничений по большинству позиций доступны параллельный импорт и локальные аналоги. Сегмент условно делится на три группы:

Российские производители

• РИДАН (Нижний Новгород) — самый крупный российский изготовитель ПТО; линейка НН (НН14, НН19, НН42, НН104) закрывает мощности от 30 кВт до 6 МВт. См. обзор теплообменников РИДАН и детальный обзор НН-серии.
• ЭТРА (Санкт-Петербург) — аппараты серии ЭТ: разборные и паяные, с упором на ИТП и ЦТП. См. обзор ЭТРА.
• ТТАИ (Тульский теплообменный завод) — пластинчатые и кожухотрубные серии КТ; основная специализация — нефтегаз и тяжёлая промышленность.
• ТИЖ, КС, Машимпэкс — серии ПТО и КТТ для коммунальной и промышленной энергетики. Машимпэкс представляет Kelvion в России как официальный партнёр.

Иностранные

• Alfa Laval (Швеция) — мировой лидер в пластинчатых и сварных аппаратах (серии M, T, AlfaNova, Compabloc). См. обзор Alfa Laval.
• Funke (Германия) — линейки FP и TPL для коммунальной теплоэнергетики и бассейнов.
• Kelvion (бывшая GEA, Германия) — заметный игрок в кожухотрубных и пластинчатых решениях. См. обзор Машимпэкс и Kelvion.
• Sondex (Дания, часть Danfoss) и Swep (Швеция, входит в Dover) — паяные и разборные аппараты премиум-класса.
• Теплотекс APV — линейка APV, представленная на рынке Казахстана. См. обзор Теплотекс APV.

О том, как выбирать между российскими и импортными производителями, подробно — в материале как подобрать бренд теплообменника. Базовая рекомендация: для коммунальной теплоэнергетики Казахстана в 2026 году оптимальны РИДАН/ЭТРА с сервисной поддержкой в регионе, а для технологических задач и спецсред стоит рассматривать Alfa Laval/Funke/Kelvion через официальных дистрибьюторов.

Обслуживание, эксплуатация и ресурс

Регламентное обслуживание требуется любому типу теплообменника, а объём и периодичность зависят от конструкции. Разборный ПТО раз в 3–5 лет частично разбирают, очищают пластины и обновляют уплотнения; паяный — раз в 2–3 года промывают химически через CIP-станцию или бустер; кожухотрубник — раз в 1–3 года чистят трубное пространство механически, межтрубное продувают паром либо промывают химией; спиральный — на сильно загрязнённых средах обычно требует промывки ежегодно.

Ключевые показатели контроля

• Перепад давления на аппарате — рост на 30 % относительно паспортного значения указывает на загрязнение.
• Температура на входе и выходе каждого контура — падение теплосъёма на 15–20 % тоже служит сигналом к промывке.
• Качество теплоносителя — pH, жёсткость, содержание железа и хлоридов. На жёсткой воде промежуток между промывками становится короче.
• Состояние уплотнений для разборных ПТО — осмотр при разборке; уплотнения меняют при подтёках или возрастной деградации.

Методики промывки подробно описаны в материалах промывка теплообменников, промывка пластинчатого теплообменника и как очистить пластинчатый аппарат. Диагностику нетрудно провести самостоятельно, следя за перепадом температур: пока разница между подачей и обратной линией второго контура остаётся в паспортных пределах, аппарат работает штатно.
