РИДАН — производитель пластинчатых теплообменников из России, который с 2022 года принял наработки Danfoss в Нижнем Новгороде и превратился в инженерный ориентир для ИТП, котельных, ГВС и промышленных контуров. Ниже — детальный обзор НН-серии (НН-04, НН-14, НН-21, НН-41, НН-100): фактические диапазоны мощности и стоимости, материалы пластин, типовые сферы применения и порядок действий, позволяющий приобрести теплообменник РИДАН под конкретную задачу без лишних затрат.
- РИДАН: как развивался бренд после ухода Danfoss
- Серия НН: 5 типоразмеров и их задачи
- НН-04 и НН-14: малая мощность
- НН-21 и НН-41: основа для ЖКХ
- НН-100: промышленный диапазон до 8 МВт
- Материалы для пластин и уплотнений
- Цены РИДАН 2026: таблица
- Сферы применения: ИТП, ГВС, бассейны, промышленность
- РИДАН против Alfa Laval, Funke, Kelvion, ЭТРА
- Покупка РИДАН: чек-лист
- Образец инженерного расчёта
- 6 типичных ошибок
- Частые вопросы
- Запросить расчёт у инженера
РИДАН: путь бренда после ухода Danfoss
Производственная площадка РИДАН находится в Нижнем Новгороде; до 2022 года она входила в концерн Danfoss и выпускала пластинчатые теплообменники для рынка России и постсоветских стран, включая Казахстан. Когда датский концерн покинул РФ, предприятие сохранило технологическую базу, пресса для штамповки гофрированных пластин, оснастку и инженерные кадры — и продолжило выпуск под маркой РИДАН. Для проектировщика это принципиально важно: геометрия пластин, шаг гофра, материалы и расчётные модели остались такими же, как у прежних аппаратов Danfoss/Sondex серий XGC, XGM, XG, поэтому замена в действующих узлах возможна без перепроектирования. индивидуального теплового пункта.
В производственную программу входят четыре направления: разборные пластинчатые аппараты НН-серии (Нижегородский Нагреватель — собственная марка, перенявшая инженерные решения серии XG), паяные медью BP, кожухопластинчатые аналоги SWEP и блочно-сварные аналоги SondBlock. Основу продаж по количеству по-прежнему составляют разборные НН: на них приходится 78% задач в ИТП, котельных, ЦТП и системах ГВС жилого фонда. На сайте teploobmennic.kz РИДАН включён в каталог разборных пластинчатых теплообменников с отгрузкой напрямую с завода и сроком 5-20 рабочих дней, который зависит от типоразмера и комплектации.
Линейка НН: 5 типоразмеров и их назначение
В обозначении РИДАН НН есть цифра, которая указывает условный размер портов (диаметр присоединений) и индекс комплектации. К примеру, НН-21 — аппарат с DN 100, рассчитанный на расход теплоносителя до 80 м³/ч на каждую сторону. Чем выше число, тем крупнее аппарат и тем больше тепловой нагрузки он может принять. Полный модельный ряд для рынка Казахстана включает пять базовых габаритов:
НН-04
НН-14
НН-21
НН-41
НН-100
Помимо базовых типоразмеров, завод производит промежуточные модели: НН-08, НН-19, НН-32, НН-66. Их применяют, когда стандартной модели нет на складе или нужно точно попасть в проектное задание. Для проектировщика это промежуточный вариант — таблицы расчёта РИДАН охватывают весь диапазон без пропусков от 5 кВт до 8 МВт.
НН-04 и НН-14: малая мощность для коттеджей и небольших ИТП
Эти две модели отвечают на запрос «купить маленький теплообменник РИДАН» для частных домов, коммерческой недвижимости класса В-, детских садов и небольших производств. По информации завода, НН-04 и НН-14 вместе дают около 32% единичных заказов, но лишь 11% выручки, поскольку аппараты лёгкие и недорогие. При этом именно по ним чаще всего ошибаются с подбором: заказчик нередко пытается определить мощность по объёму здания, не учитывая пиковый расход. контура ГВС.
НН-04: компактный формат с DN 25

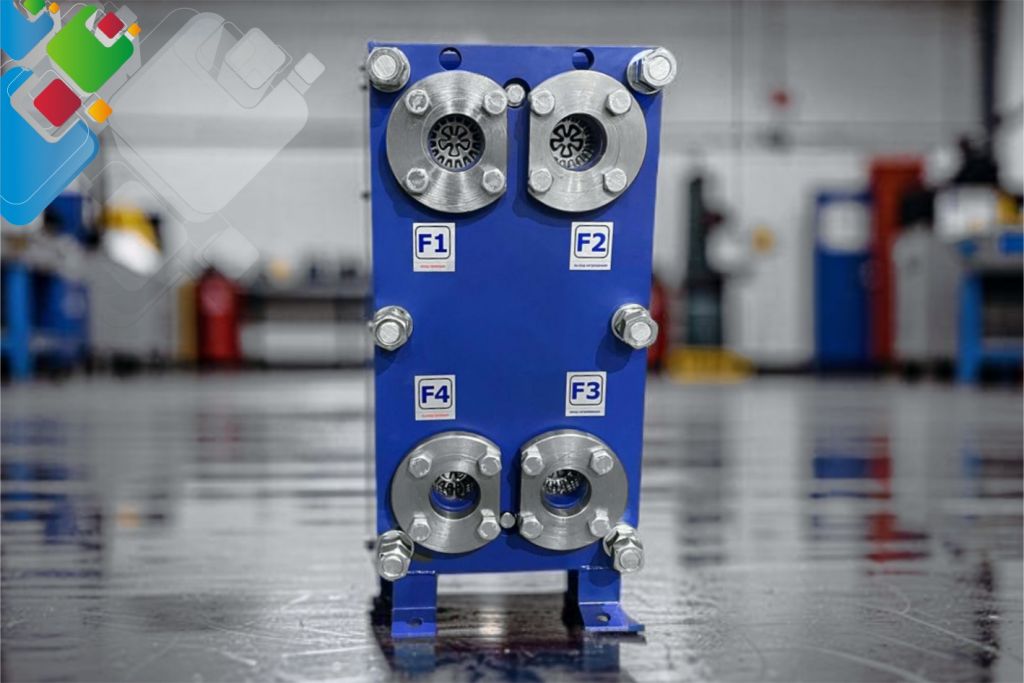

НН-04 представляет собой аппарат на раме: длина 410-820 мм, ширина 180 мм, высота 480 мм — в зависимости от числа пластин. Площадь одной пластины составляет 0,032 м². В максимальной комплектации (60 пластин) общая площадь теплообмена достигает 1,86 м², а тепловая мощность — до 80 кВт при разнице температур 30 °С между средами. Этого хватает для ГВС коттеджа 250-400 м², малого ИТП мини-отеля и контура охлаждения промышленного станка с СОЖ.
Практический случай: загородный дом 380 м² на 6 жильцов с двумя ванными. Расчётный расход ГВС по СН РК 4.01-02-2013 — 0,28 л/с на максимум водоразбора. При подаче 60 °С и холодной воде 5 °С теплопотребление равно 64 кВт. Подойдёт НН-04 с 40 пластинами AISI 304 и уплотнениями EPDM, стоимость комплекта — от 78 000 ₸. Поставка со склада занимает 3-5 рабочих дней.
НН-14: базовый стандарт для малой и средней мощности
У НН-14 площадь одной пластины — 0,14 м², рабочий диапазон — 50-500 кВт. Это основной аппарат для ИТП общественных зданий: школа на 500 учащихся (около 180 кВт ГВС + 220 кВт отопления = 400 кВт), поликлиника, бизнес-центр класса B+ площадью 3000-5000 м². Конструкция — рама длиной 700-1400 мм, до 120 пластин. Допустимая температура с уплотнениями EPDM-HT — 165 °С, с FKM (Viton) — 180 °С, что важно для контуров с перегретой водой или паром низкого давления.
НН-21 и НН-41: основа коммунального сегмента
Когда в запросе звучит «купить теплообменник РИДАН для ИТП», в 65% случаев имеются в виду НН-21 или НН-41. Эти два типоразмера покрывают типовой подбор НН-21 и НН-41 под ИТП — начиная с хрущёвки на 60 квартир и заканчивая новостройкой бизнес-класса на 400 квартир. У НН-21 площадь пластины составляет 0,21 м², у НН-41 — 0,41 м². Гофры с углом наклона шеврона 60°/30° дают коэффициент теплопередачи на воде 5500-7200 Вт/(м²·К): это превосходит многие аналоги Funke и сравнимо с Alfa Laval M6/M10.
Типовой ИТП жилого дома на 120 квартир (НН-21)
Нагрузки: отопление 320 кВт (95/70 °С при подающей сети 110/70 °С), ГВС 195 кВт (60/5 °С при подающей сети 70/30 °С в двухступенчатой смешанной схеме). В большинстве проектов для этих задач устанавливают два отдельных аппарата:
- НН-21 ОТ-32 (32 пластины) для отопления — площадь 6,3 м², стоимость ~ 260 000 ₸;
- НН-21 ГВ-36 (36 пластин) для ГВС — площадь 7,1 м², стоимость ~ 285 000 ₸.
Применение двухступенчатой смешанной схемы ГВС (согласно СН РК 4.02-04-2013) позволяет сэкономить 25-30% подающей воды относительно одноступенчатой параллельной — именно поэтому уже на стадии проектирования стоит предусмотреть аппарат с разделением на 2 хода. РИДАН выпускает НН-21 в заводской многоходовой компоновке, и она не дороже одноходовой.
НН-41 для ЦТП и объектов большой мощности
В центральных тепловых пунктах, обслуживающих квартал из 15-25 домов, в гипермаркетах площадью от 15 000 м², в цехах машиностроительных заводов до 50 000 м² используется НН-41. Пример реального объекта: ЦТП спального микрорайона на 1800 квартир. Расчётная нагрузка — 3,2 МВт на отопление плюс 1,8 МВт на ГВС. Решение: три параллельно включённых НН-41 (2 рабочих + 1 резерв) на отопление и два параллельных НН-41 ГВС с автоматикой переключения. Стоимость такого комплекта на 2026 год — от 4,8 млн ₸ под ключ с обвязкой и КИП.
НН-100: промышленный диапазон мощностей до 8 МВт
НН-100 — наиболее крупный серийный теплообменник РИДАН. Его ставят на место ранее применявшихся Sondex S188, Alfa Laval M30 или GEA NX350. В базовой комплектации — рама длиной до 4,2 м с пневматическим затвором, патрубками DN 250 (стандарт) либо DN 300 (опция), пластинами площадью 1,0 м² с гофрой типа «жесткий шеврон». При полной комплектации (700 пластин) суммарная площадь достигает 660 м², а тепловая мощность — 8 МВт.
Типовые задачи для НН-100:
Для промышленных задач НН-100 оснащается усиленной рамой с пневмозажимом (устраняет ручной труд при разборке для промывки), системой контроля положения подвижной плиты и интерфейсом для подключения к АСУ ТП по протоколу Modbus RTU/TCP. Поставка укомплектованного аппарата занимает от 35 до 60 рабочих дней — это важно учитывать при планировании капитального ремонта на котельных и ТЭЦ.
Материалы для пластин и уплотнений
РИДАН предлагает НН-серию с пятью основными материалами пластин и четырьмя типами резиновых уплотнений. Выбор материала определяется средой, температурой, скоростью коррозии и требованиями к содержанию хлоридов. Ошибка на этом этапе приводит к отказу аппарата за 1-2 года вместо расчётных 15-20.
Уплотнительные элементы: NBR, EPDM, EPDM-HT, FKM
Уплотнения фиксируются на пластинах без клея (clip-on) — это облегчает замену при плановом ТО и продлевает срок службы пластин (металл не повреждается при отрыве уплотнения). Заводская маркировка дополнительно наносится штампом на язычке уплотнения:
- NBR (бутадиен-нитрильный каучук) — для масла и маслосодержащих сред, до 110 °С. Длительный контакт с горячей водой не выдерживает.
- EPDM (этилен-пропилен) — стандартное решение для воды/пара до 150 °С. С маслами и углеводородами не применяется.
- EPDM-HT — усиленный вариант, до 165-175 °С. Используется в контурах с перегретой водой.
- FKM/Viton — фторкаучук, до 180 °С, стоек к химии. Стоит дороже EPDM в 3,5-4 раза.
Для подавляющего большинства ИТП в Казахстане применяется именно EPDM: подходит и для подающей сети 110/70 °С, и для ГВС, а по цене примерно равен NBR. Если в проектной документации указано требование «не ниже Alfa Laval оригинал», в качестве аналога выступает EPDM-HT — по ресурсу и температурному диапазону он соответствует Alfa Laval EPDMP/H. Детальное сравнение приведено в материале о видах разборных и паяных аппаратов.
Стоимость РИДАН 2026: таблица по типоразмерам
Цены ниже — диапазоны на 2026 год для базовой комплектации с пластинами AISI 316 и уплотнениями EPDM, с учётом НДС, с поставкой в Казахстан со склада производителя. Для контракта на >5 аппаратов завод даёт скидку 7-12%; для бюджетных и муниципальных закупок действует отдельный прайс под 44-ФЗ/223-ФЗ. Чтобы приобрести теплообменник РИДАН по правильной цене, сначала необходимо выполнить подбор по опросному листу — он определяет точное количество пластин и не даёт переплатить за «лишнюю» площадь.
Дополнительные опции, влияющие на стоимость: рама из нержавеющей стали (+18-25%), теплоизоляция со съёмными кожухами (+8-12%), пневмозажим для НН-41/100 (+90-180 тыс. ₸), приёмочные испытания с участием органов государственного надзора (+25-40 тыс. ₸), запасной пакет пластин и уплотнений (+30-40% от стоимости аппарата). Подробный разбор того, что нужно учесть при подборе теплообменного оборудования, помогает понять, необходимы ли эти опции в конкретном проекте.
Области применения: ИТП, ГВС, отопление, бассейны, промышленность
Серия НН закрывает четыре основных группы задач, для которых на teploobmennic.kz собраны отдельные подборки оборудования. Далее — типовые сценарии с указанием подходящих моделей и нагрузок.
Отопление зданий
Разделение контуров подающей сети 110/70 °С и внутридомовой системы 95/70 °С (либо 75/55 °С для низкотемпературного фанкойлинга).
Школа/детский сад 4-8 тыс. м² — НН-14 (60-120 пл)
Жилой комплекс 2-5 МВт — НН-41 (40-120 пл)
ГВС для многоквартирных домов
Согласно СН РК 4.01-02-2013 температура подачи ГВС составляет 60-75 °С. Двухступенчатая смешанная схема даёт экономию 25-30% подачи.
240 квартир — НН-21 (50-80 пл) либо НН-41 (25-32 пл)
Гостиница на 200 номеров — НН-21 (60-100 пл)
Бассейны
Подогрев воды до 26-30 °С на титановых пластинах (из-за хлоридов в воде бассейна). НН-04 ТI и НН-14 ТI с титаном Gr.1.
СПА-комплекс на 150 м³ — НН-14 (40-60 пл Ti)
Спортивный бассейн 500-800 м³ — НН-21 (50-80 пл Ti)
Охлаждение жидкости
Промышленные контуры: масло пресса, СОЖ станков, гликоль чиллера, оборотная вода завода. Часто необходим AISI 316.
Чиллер мощностью 200-800 кВт — НН-14/21
Прокатный стан — НН-41 либо НН-100
Конденсация паров
Конденсация водяного пара и паров технологических газов. Исполнение с асимметричными каналами. AISI 316Ti.
Пар перегретый 4-6 атм — НН-41, уплотнения FKM
Пищевая отрасль
Для пастеризации молока, соков и пива. Уплотнения NBR-F пищевого класса, пластины AISI 316L с полировкой.
Молочное производство — НН-21, три секции, с рекуперацией
Сравнение РИДАН с Alfa Laval, Funke, Kelvion, ЭТРА
В Казахстане РИДАН соперничает с тремя категориями оборудования: западные оригиналы по каналам параллельного импорта (Alfa Laval, Funke, Kelvion, Sondex, GEA, Danfoss), азиатские аналоги (Sondex SPP, Hisaka, Accessen), а также российские заводы (ЭТРА, Машимпэкс, ТТАИ, ТИЖ, КС, Теплохит). Подробное сопоставление паяных и разборных моделей разных брендов приведено в статье кожухотрубный или пластинчатый, а ниже — сопоставление по основным параметрам.
Ключевой вывод: по комбинации цена/срок поставки/наличие запчастей у РИДАН в 2026 году прямых конкурентов нет в большинстве случаев до 4 МВт. Отставание по коэффициенту теплопередачи от Alfa Laval — 4-7%, его закрывают 1-2 дополнительными пластинами, и даже тогда аппарат выходит в 1,7-2 раза дешевле. При нагрузках от 5 МВт и выше выбор определяется проектными предпочтениями — РИДАН НН-100, Alfa Laval M30 и Kelvion NT350 здесь идут почти наравне, а окончательное решение зависит от того, какая марка заложена в проект, и от условий тендера.
Покупка теплообменника РИДАН: алгоритм из 8 шагов
Чтобы приобрести теплообменник РИДАН чтобы не взять лишнюю мощность (переплата 20-40%) и не получить недостаточную (риск претензий к температуре в первый сезон), следуйте такому порядку:
Образец инженерного расчёта мощности для РИДАН НН-21
Чтобы увидеть, как из «сухих» исходных данных получается конкретная модель и число пластин, разберём расчёт для стандартного ИТП многоквартирного дома на 96 квартир в пригороде Алматы. Пример повторяет методику по СН РК 4.02-04-2013 и совпадает с логикой фирменной программы подбора РИДАН.
Шаг 1. Тепловая нагрузка
Считаем отдельно для двух контуров — отопления и ГВС, для каждого будет свой аппарат. Средняя заселённость по СН РК 4.01-02-2013 — 2,8 человека на квартиру, всего 269 человек. Удельный максимальный часовой расход ГВС — 10 л/чел при 60 °С, значит пиковый часовой расход 2,69 м³/ч. Переводим в тепловую нагрузку: QГВС = G·c·∆T = 2690 · 4,19 · (60−5) / 3600 = 172 кВт.
Отопление при расчётной наружной T = −28 °С для Астаны и удельной нагрузке 70 Вт/м² для домов 1980-х годов: общая отапливаемая площадь 5400 м² × 70 Вт/м² = 378 кВт.
Этап 2. Температурный график и LMTD
Сеть от ЦТП: 110 °С зимой, 70 °С в обратке. Контур отопления: 95/70 °С. Контур ГВС: подача 60 °С, возврат из циркуляции 30 °С, холодная вода на входе 5 °С. Здесь важен среднелогарифмический температурный напор LMTD:
LMTDот = (15 − 2) / ln(15/2) ≈ 6,5 °С
ГВС: ∆Tmax = 70−60 = 10, ∆Tmin = 30−5 = 25
LMTDгвс = (10 − 25) / ln(10/25) ≈ 16,4 °С
Этап 3. Площадь теплообмена
Берём формулу F = Q / (k · LMTD · η), где k — коэффициент теплопередачи (для пластин НН-21 на воде ~ 6000 Вт/(м²·К)), η — поправка на загрязнение (0,82-0,85 для городской воды).
Fгвс = 172 000 / (6000 · 16,4 · 0,82) ≈ 2,1 м²
Площадь одной пластины НН-21 — 0,21 м². Округляем вверх до чётного числа каналов:
- Отопление: 11,4 / 0,21 = 54,3, значит 56 пластин (54 рабочих + 2 концевых).
- ГВС: 2,1 / 0,21 = 10,0, следовательно 14 пластин в двухходовом варианте.
Этап 4. Итоговая спецификация и стоимость
Итого по ИТП — 485 000 ₸ за два аппарата. Схожая конфигурация на Alfa Laval M6/M3 будет стоить 880-980 тыс. ₸ при сроке поставки 90-120 дней. РИДАН отгрузит со склада за 10-15 рабочих дней.
6 распространённых ошибок при покупке теплообменника РИДАН
За 12 лет работы инженерного отдела teploobmennic.kz мы видим один и тот же набор ошибок: они ведут либо к переплате, либо к замене аппарата через 1-2 года. Перечислим их прямо, чтобы вы не попали в такие ситуации.
Выбор по мощности котла вместо нагрузок
Котёл 600 кВт ≠ теплообменник 600 кВт. ГВС имеет пики, отопление — расчётный мороз. Фактические пики бывают в 1,5-2 раза ниже или выше номинала котла.
AISI 304 для жёсткой воды с хлоридами
Если Cl⁻ > 50 мг/л (обычно в скважинах), сталь 304 получает питтинговую коррозию за 1-2 сезона. Нужна 316 или выше. Анализ воды стоит 3-5 тыс. ₸ — окупается в 50 раз.
Отсутствие запаса на загрязнение
«Расчёт впритык» означает жалобы на холодную воду уже через 6-8 месяцев работы. Запас 15-25% — не маркетинг, а требование СН РК 4.02-04-2013.
Пренебрежение потерями давления
Когда ∆P аппарата больше запаса насоса, расчётный расход не будет достигнут. Особенно важно это для контуров с небольшой высотой ИТП.
Покупка «б/у с разборки»
НН, уже бывшие в работе, без замены уплотнений и проверки геометрии пластин — это лотерея. Экономия 40-50%, но остаточный ресурс 3-5 лет вместо 15-20.
Нет ЗИП к моменту сдачи
Если нет резервного комплекта уплотнений, первая протечка обернётся простоем ИТП на 3-4 недели. Заказывайте запас вместе с аппаратом.
