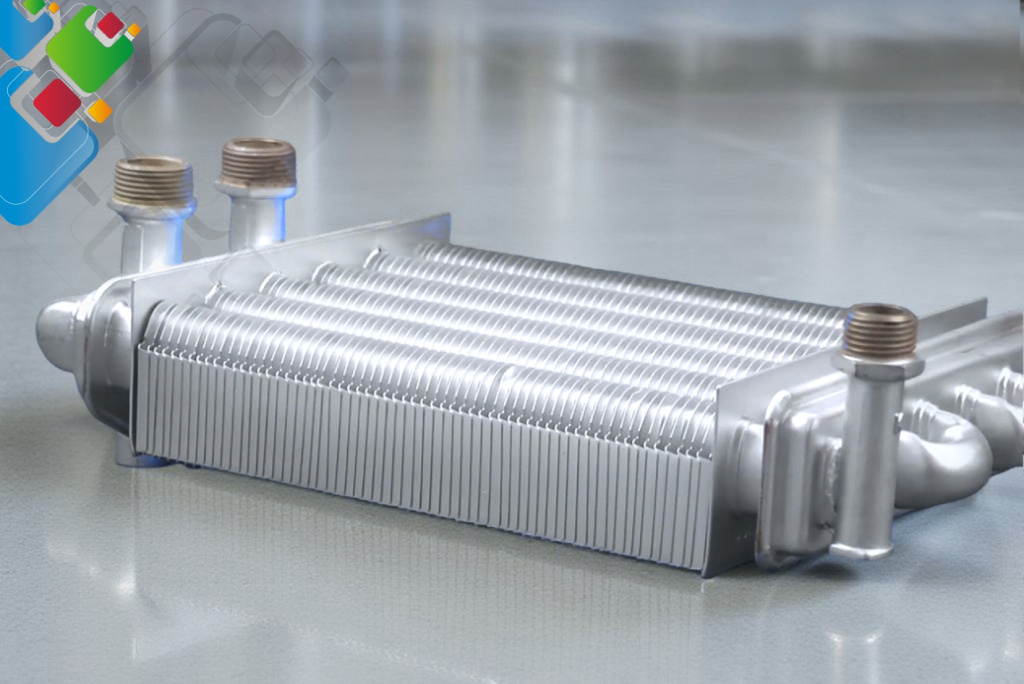

Какие основные причины замены водяного теплообменника
Водяной теплообменник Теплообменный аппарат в тепловом пункте — расходный элемент: даже при безупречной работе его ресурс составляет 10-25 лет, после чего пластины, уплотнения или трубный пучок утрачивают герметичность и эффективность. Здесь приведены 10 явных критериев, по которым специалист ТПЛ-Сервис определяет необходимость замены оборудования, а также факторы ускоренного износа, разновидности коррозии, способы диагностики, матрица выбора «ремонт или замена», этапы подбора и установки нового теплообменника и калькулятор расчёта стоимости под ключ для отопления, горячего водоснабжения и технологических контуров.
10 симптомов изнашивания водяного теплообменника
Когда минимум три из указанных ниже признаков совпадают с данными теплосчётчика, записями в журнале эксплуатации и результатами осмотра аппарата — теплообменник пора готовить к капитальному ремонту либо к плановой замене. Если таких признаков пять и больше — это уже прямой довод за замену, а не попытку восстановления.
Уменьшение ΔT в нагреваемом контуре
Когда по паспорту ΔT составляла 25-30 °C, а теплосчётчик при неизменных расходах фиксирует лишь 12-15 °C, значит пластины покрываются накипью либо биоплёнкой. Падение тепловой мощности на 25-40% служит основанием для промывки; если промывка не помогает — требуется замена.
Увеличение гидравлического сопротивления ΔP
По манометрам на входе и выходе перепад вырос в 2-3 раза против проектного (вместо 30 кПа стало 80-90 кПа). Насос работает с перегрузкой, в сети слышен гул, расход не достигает номинала. Причина — сужение каналов из-за отложений либо деформация пластин.
Заметные течи по контуру уплотнений
На торце пакета пластин видны капли, изоляция сыреет, под рамой скапливается вода. Резиновые прокладки EPDM или NBR за 5-8 лет стареют: становятся жёсткими, утрачивают эластичность и начинают пропускать. Замена прокладок — это первый шаг; если течь идёт по пластине, аппарат меняют.
Смещение температур — перетоки между контурами
Нагреваемая среда нагревается выше заданной уставки даже при закрытом регулирующем клапане — это указывает на микротрещину в пластине или трубке: греющий контур перетекает в нагреваемый. Для ГВС случай критичен: смешивать техническую воду с питьевой запрещено санитарными нормами.
Гул, свист и треск от кавитации
Местные отложения сужают проход, скорость в каналах превышает 2,5 м/с, возникает кавитация с характерной «барабанной дробью»: паровые пузырьки схлопываются и повреждают металл. Далее эрозия развивается лавинообразно.
Дрожание рамы и обвязки трубопроводов
После нескольких опрессовок пакет пластин перепаковывают или шпильки ослабевают — рама начинает «дышать». Вибрация уходит на сварные швы обвязки, ускоряя появление трещин в металле.
Коксование, нагар и продукты распада
При вскрытии обнаруживаются чёрные плотные отложения: на ощупь твёрдые, в стандартных моющих средствах не растворяются. Это признак работы с маслом или гликолевыми смесями при температуре выше предельной; пластины «закоксовались».
Ржавчина и взвесь металла в воде
При сливе из теплообменника вода имеет рыжий оттенок, содержит мелкую взвесь; в фильтре-грязевике оседает железо. Это прямой признак коррозии теплообменного аппарата либо подводящих трубопроводов.
Слой накипи свыше 1,5 мм
Карбонатный слой в 1 мм увеличивает расход газа на котельной на 20%; 2-3 мм дают −40% теплопередачи и не позволяют удерживать уставку ГВС 60 °C. Нередко промывка такой слой не удаляет — пластины страдают.
CAPEX ремонта больше 50% цены нового
Когда суммарный объём работ — набор пластин, прокладки, опрессовка, монтаж — превышает половину стоимости нового аналога, экономика однозначна: нужна замена. Ресурс отремонтированного аппарата уже никогда не достигнет 100%.
Перечисленные признаки — не теория, а чек-лист, используемый инженером ТПЛ-Сервис при каждом выезде. Детальный сценарий первичной диагностики и подбор аналога — в статье «Замена теплообменника: порядок действий».
Факторы ускоренного износа
Каждый признак — следствие, а замена — ответ на накопленную причину. Если разобраться в причинах, можно отложить замену или не повторить тот же сценарий на новом аппарате. Все причины разделены на шесть групп.
1. Загрязнение — 35% случаев замены
CaCO₃, CaSO₄, MgSiO₃ в виде накипи, бактериально-водорослевая биоплёнка, ил из открытых теплосетей, шлам от коррозии трубопроводов. Накипь уменьшает коэффициент теплопередачи: по тепловому сопротивлению 1 мм отложений равен 40 мм стали. Без регулярной промывки ресурс снижается в 2-3 раза.
2. Коррозия (25%)
Хлориды при концентрации свыше 200 мг/л повреждают пассивирующий слой нержавеющей стали AISI 304/316. Растворённый кислород, поступающий с подпиткой открытого контура, работает как катализатор. Гальванопара «нержавейка/латунь/медь» в обвязке сильно ускоряет процесс. Подробнее — в разделе «Виды коррозии».
3. Эрозия (15%)
Скорость потока выше 2,5 м/с, кавитация, твёрдые включения (песок, окалина), прошедшие через фильтр-грязевик. Эрозия локально разрушает металл — у сопел и на первых пластинах. Наиболее характерна для теплообменников открытых сетей и геотермальных контуров.
4. Гидроудары (10%)
Быстрое перекрытие задвижек, отключение циркуляционного насоса без частотного привода, гидроудары при параллельной работе нескольких ИТП в одном кольце. Пиковые значения до 25-30 бар при паспортных 16: пластины деформируются, прокладки выдавливаются. Детальнее — в основной статье о принципе работы.
5. Нарушение температурных режимов (8%)
Прокладки EPDM рассчитаны на 150 °C, NBR — на 110 °C. Продолжительный перегрев греющего контура (к примеру, при сбое автоматики ИТП) ускоряет старение эластомеров: они твердеют, теряют упругость и начинают течь.
6. Ошибки водоподготовки (7%)
Жёсткость подпиточной воды более 7 °Ж, нет умягчителя и деаэрации, pH колеблется в пределах 6,5-9,5. Остальные причины — производные от этой: загрязнённая вода на входе ускоряет износ любого теплообменника, какого бы бренда и материала он ни был.
Диаграмма распределения причин замены
Типы коррозии теплообменного оборудования
По частоте замен коррозия занимает второе место, а по необратимости — первое. Накипь можно отмыть, коррозию — нет: повреждённый металл уже не восстановить. Выделяют четыре основных вида.
| Вид коррозии | Причина | Где возникает | Признак |
|---|---|---|---|
| Питтинговая | Хлориды Cl⁻ > 200 мг/л, местное разрушение пассивирующей плёнки | Ровные зоны пластин, поверхность трубок | Точечные кратеры 0,3-2 мм, порой сквозные |
| Щелевая | Задержка жидкости в узких щелях, локальная нехватка O₂ | В местах под прокладками и во фланцевых соединениях | Тёмная полоса возле кромки уплотнения, утоньшение металла |
| Межкристаллитная | Сенсибилизация AISI 304 после сварки в диапазоне 450-850 °C | Сварные и паяные швы аппаратов | Трещины по сварным швам, течи |
| Эрозионно-кавитационная | Кавитация при V > 2,5 м/с, абразивные включения | Сопла, начальные каналы, участки поворота потока | Абразивный износ поверхности, «вымывание» металла |
В агрессивных средах (морская вода, минерализованные стоки, кислоты) используют титан (Grade 1, Grade 2), хастеллой, сплавы 254 SMO. Для обычных систем отопления и ГВС хватает AISI 316L. Для водяных теплообменников основной материал — AISI 316L, для кожухотрубных — нержавеющая сталь или латунь Л63 для трубок.
Диагностика износа: методы инженера
Перед решением о замене инженер выполняет диагностику в четыре этапа. Каждый следующий этап сложнее и точнее предыдущего.
Этап 1. Снятие текущих параметров
- Измерение ΔT греющего и нагреваемого контуров, сравнение с паспортными значениями
- Измерение ΔP по манометрам: отклонение от расчётного более 50% — сигнал тревоги
- Выгрузка архивных показаний теплосчётчика за 12 месяцев
- Расчёт потребления газа/электроэнергии: рост на 15-25% при неизменной погоде означает падение КПД
Этап 2. Гидравлическая опрессовка
Аппарат отключают, заполняют водой и поднимают давление до 1,25 от рабочего. Детальная методика — в статье «Для чего проводят опрессовку теплообменного оборудования». Если давление падает более чем на 0,2 бар за 10 минут, есть утечка. Для локализации проводят визуальный осмотр и наносят мыльный раствор по периметру.
Этап 3. Вскрытие и осмотр пакета
- Демонтаж: ослабляют шпильки, раздвигают плиты, извлекают пластины поочерёдно
- Визуальный осмотр каждой пластины на просвет: точечные дефекты видны сразу
- Измерение толщины отложений штангенциркулем либо калибром
- Проверка прокладок: эластичность, наличие трещин, остаточная деформация
Этап 4. Ультразвуковая толщинометрия
Остаточную толщину металла определяют ультразвуковым толщиномером (к примеру, А1209, УТ-90Б). У пластин AISI 316L номинал составляет 0,4-0,6 мм, а критический минимум — 0,3 мм. В кожухотрубных теплообменниках замеряют стенку трубок: если износ превышает 20% от номинала, трубный пучок меняют. Метод неразрушающий, вскрытие не требуется (при наличии доступа к стенкам).
Ремонт либо замена — матрица выбора
Основной критерий: когда восстановление обходится дороже 50% стоимости нового аналога, ремонт невыгоден экономически. Далее приведено дерево решений, по которому специалист ТПЛ-Сервис готовит рекомендацию.
Когда выбирают ремонт
- Срок службы ТО не превышает 7 лет, корпус и рама без дефектов
- Повреждение локальное: 1-3 пластины, течь по прокладке, загрязнение накипью
- Цена комплекта запчастей меньше 30% от стоимости нового аппарата
- Есть оригинальные пластины и прокладки от изготовителя
Когда выбирают замену
- Срок эксплуатации свыше 15 лет вне зависимости от состояния
- Питтинг либо трещины на более чем 30% пластин
- Расчётная мощность ТО больше не отвечает новой нагрузке здания или линии
- Производитель прекратил выпуск запчастей (часто Alfa Laval серий 90-х)
- Затраты на ремонт > 50% цены нового аналога
Порядок замены теплообменника
Формат «под ключ» включает четыре этапа, идущих друг за другом. С момента запроса до сдачи объекта обычно уходит 2-4 недели; если аппарат есть на складе — 5-10 рабочих дней.
Шаг 1. Подбор аналога
Специалист уточняет паспортные данные прежнего теплообменника: виды сред, расходы, температуры, давления, мощность. Затем в программе подбора (BPHE-Selector, PHE Designer) готовится спецификация нового ТО с запасом по площади 10-15%. Аналог выбирается из пластинчатых, паяных или кожухотрубных.
Этап 2. Снятие старого аппарата
Отсоединение от сети, слив теплоносителя, разборка обвязки, удаление изоляции, ослабление шпилек либо фланцев, извлечение ТО из ИТП. При стеснённом доступе пакет пластин разбирают на месте и выносят по элементам.
Шаг 3. Монтаж нового
Устройство основания или опор, монтаж нового аппарата, подсоединение к обвязке (при изменении присоединительных размеров ставят переходные катушки), установка термоизоляции, подключение КИП (термометры, манометры, теплосчётчик). Больше деталей — в материале «Монтаж теплообменника».
Этап 4. Пусконаладка и сдача
Опрессовка при 1,25 Pₕₖₗ, заполнение системы, выпуск воздуха, плавный вывод на номинальный режим, замеры ΔT и ΔP, сверка с проектом, оформление акта ПНР, передача исполнительной документации. Гарантия 12 месяцев на аппарат и работы.
Меры профилактики для продления ресурса
Любой из названных способов прибавляет 2-5 лет к сроку службы; вместе они позволяют увеличить ресурс с 10-12 до 20-25 лет. Детальнее — в материале «Как увеличить срок службы теплообменника».
Водоподготовка
Для подпитки применяют натрий-катионитовую либо обратноосмотическую установку. Жёсткость на входе — не более 0,1 °Ж, хлориды — до 50 мг/л, pH 7,5-8,5. Для удаления O₂ служит деаэратор.
Фильтр-грязевик
Перед каждым ТО обязательно ставят сетчатый фильтр с ячейкой 200-500 мкм. Он задерживает окалину, песок, продукты коррозии трубопроводов. Промывать нужно раз в квартал.
Регулярная промывка
CIP-промывку выполняют 1-2 раза в год: кислотную (адипиновая, лимонная) — против накипи; щелочную — против биоплёнок и нагара. Подробнее — в статье «Промывка теплообменного оборудования».
Стабилизация давления
Расширительный бак с корректно рассчитанной воздушной полостью, частотное управление насосами вместо режима «вкл/выкл», обратные клапаны и быстродействующие воздухоотводчики.
Соблюдение режимов
Температура греющего контура должна быть не выше паспортной (для EPDM — 150 °C), уставка на ИТП — в рамках проекта, нельзя допускать «паровой удар» при запуске после долгого простоя.
Журнал эксплуатации
Раз в месяц измеряют ΔT и ΔP и записывают в журнал. Сопоставление с базовой линией помогает выявить деградацию до аварийной ситуации.
Правила эксплуатации пластинчатых аппаратов детально изложены в статье «Регламент эксплуатации пластинчатых теплообменников».
Стоимость замены — категории и ориентиры
Итоговая цена состоит из трёх составляющих: новый аппарат, демонтажно-монтажные работы, пусконаладка. Ориентир (на 2026 год):
| Категория | Мощность | Тип | Под ключ, ₸ |
|---|---|---|---|
| Котельная коттеджа | 30-80 кВт | Паяный, ГВС | 35−90 тыс. |
| МКД, ИТП подъезд | 150-500 кВт | Разборный, для отопления и ГВС | 180−600 тыс. |
| Производственный ИТП | 800-2500 кВт | Разборный, технологического назначения | 700−2 500 тыс. |
| Котельная микрорайона | 4-15 МВт | Разборный, отопление | 2,5−9 млн |
Цены приведены ориентировочно, на 2026 год, без НДС. Окончательная смета — после выезда специалиста и обследования объекта.
Бренды — что предпочесть при замене
В Казахстане представлены российские и азиатские марки; европейские либо покинули рынок, либо идут параллельным импортом со сроком ожидания 3-6 месяцев и без официальной гарантии. При замене рекомендуем:
| Бренд | Производство | Срок поставки | Гарантия |
|---|---|---|---|
| КС НАШ БРЕНД | ТПЛ-Сервис, РФ | 5-14 дней | 24 месяца |
| РИДАН | , РФ | 2-4 недели | 18 месяцев |
| ЭТРА | РФ | 3-5 недель | 18 месяцев |
| Машимпэкс / Alfa Laval | Швеция / РФ-сборка | 3-6 месяцев | 12 месяцев |
| Funke | Германия (параллельный импорт) | 4-6 месяцев | 12 месяцев |
| Kelvion (GEA) | Германия (параллельный импорт) | 4-6 месяцев | 12 месяцев |
Для большинства объектов отопления и ГВС лучше подходит бренд КС или РИДАН: приемлемая цена, короткие сроки, гарантия и сервис на территории РК. ЭТРА — выбор для крупной промышленности и тепловых сетей мощнее 1 МВт. О категориях подробнее — на странице «Водяные теплообменники» и «Водяной теплообменник для систем отопления».
Частые вопросы — FAQ
Каков средний срок службы водяного теплообменника?
По каким признакам определить, что нужна замена, а не чистка?
Допускается ли заменить лишь пластины, сохранив раму?
Как долго длится замена ТО в действующем ИТП?
Что предпочесть при замене — паяный или разборный?
Требуется ли проект для замены в ИТП многоквартирного дома?
Что происходит со старыми аппаратами после замены?
Допустимо ли установить ТО большей мощности на прежнее место?
Да, при условии, что позволяют размеры помещения, диаметры подводящих трубопроводов и расчётные расходы теплоносителя, а также замена насосов, запорной арматуры, тепловой изоляции, КИП и автоматики. Если дефект выявлен в гарантийный период, ремонт или замену выполняет исполнитель за свой счёт.
С чего начать, если есть подозрение на износ теплообменника?
Замена и диагностика теплообменников под ключ
Демонтаж прежнего теплообменника, поставка и установка нового, пусконаладка, оформление акта и паспорта — единая смета, без посредников. На работы даём гарантию 12 месяцев, на сам аппарат — до 24 месяцев.
Применяется в котельных частных домов, ИТП многоквартирных зданий, ЦТП микрорайонов, на производственных линиях, в бассейнах и на предприятиях пищевой отрасли. Замену подбираем под любые присоединительные размеры, в том числе для устаревших моделей Alfa Laval и SWEP 90-х годов выпуска. Смежные направления: отопление, ГВС, водо-водяные системы, промывка.
