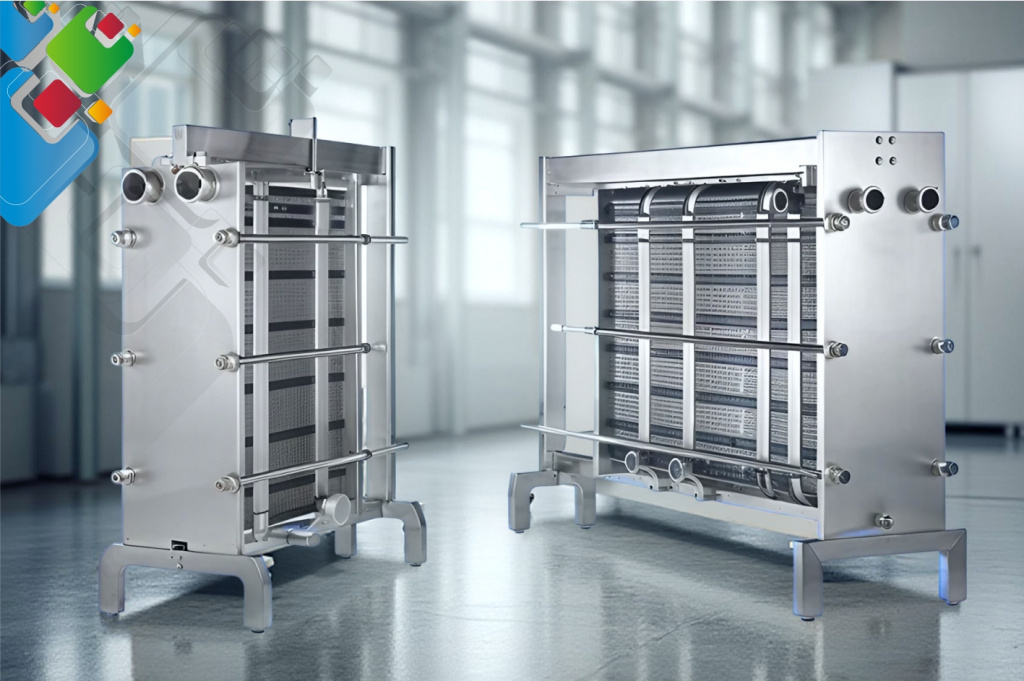

Пищевые теплообменники пластинчатые

База нормативов: ТР ТС, СанПиН, EHEDG, 3-A, FDA

К пищевому пластинчатому теплообменнику предъявляют требования сразу из двух категорий: технические — он работает как теплообменник и сосуд под давлением, и санитарно-гигиенические — он входит в пищевую цепь и соприкасается с продуктом. Если есть лишь сертификат сосуда по ТР ТС 032/2013, но нет доказательств пищевой пригодности материалов и гигиеничности конструкции, эксплуатировать аппарат в пищевой промышленности нельзя: его не одобрят ни санитарные органы Казахстана, ни внутренний HACCP-аудит предприятия.

Технические регламенты Казахстана и ЕАЭС

• ТР ТС 021/2011 «О безопасности пищевой продукции» — основной регламент; он обязывает доказать, что оборудование в контакте с продуктом не выделяет опасных соединений и может проходить санитарную обработку.
• ТР ТС 029/2012 «Требования безопасности пищевых добавок» — устанавливает правила для материалов в контакте с продуктом, в том числе для эластомерных уплотнений ПТО.
• ТР ТС 033/2013 «О безопасности молока и молочной продукции» — требует пастеризовать и охлаждать продукт на теплообменниках санитарного типа, допускающих CIP-мойку.
• ТР ТС 032/2013 — сосуды под давлением; действие охватывает корпусные узлы ПТО, если давление превышает 0,07 МПа.
• санитарные правила РК — гигиенические нормативы для материалов, соприкасающихся с пищей, и ограничения миграции в продукт.
• стандарты ГОСТ и СТ РК — пластинчатые теплообменники: общие технические условия (с дополнениями для санитарного варианта).
• ГОСТ 27590-2005 — водоводяные ПТО (используется для водяного контура CIP-станции).

Международные стандарты для пищевой отрасли

• EHEDG Doc 8 — принципы гигиенической конструкции оборудования: радиусы, недопустимость мёртвых зон, способность к дренажу.
• EHEDG Doc 14 — методика проверки пригодности к безразборной CIP-мойке; в неё входят Riboflavin-тест и микробиологический challenge-test с Geobacillus stearothermophilus.
• 3-A Sanitary Standards 11-09 — американский стандарт для пластинчатых теплообменников в молочной и пищевой сферах; предъявляет требования AISI 316/316L, Ra менее 0,8 мкм и обоснованный подбор эластомеров.
• FDA 21 CFR 177.2600 — список разрешённых каучуков для пищевого контакта; санитарный EPDM сертифицируют именно по этому документу.
• EU Regulation 1935/2004 и 10/2011 — европейские аналоги FDA для эластомеров и пластиков, контактирующих с пищей.
• ISO 22000 / HACCP — системы управления пищевой безопасностью, где ПТО считают критической контрольной точкой (CCP).

Подбирая аппарат, мы уточняем у заказчика вид продукта, планируемый график мойки и нужные сертификаты. Молочным предприятиям на экспорт необходим полный набор EHEDG + 3-A + FDA; для внутреннего рынка Казахстана — ТР ТС 021/2011 + 033/2013 + санитарные правила РК Полная методика подбора теплообменника принимает во внимание не только тепловую нагрузку, но и требования регуляторов.

Сферы применения: молочные продукты, пиво, соки, кондитерские изделия

На любом переделе пищевого производства, где продукт нагревают или охлаждают — от входного контроля сырья до упаковки, — задействуют санитарные ПТО. Важная черта таких линий: одна установка нередко обеспечивает работу нескольких теплообменников с разными задачами, связанных одной CIP-станцией и общим контуром автоматики.

Молочная отрасль

Наиболее крупное направление — примерно 35% санитарных ПТО на рынке Казахстана поставляется в молочную отрасль. Главные процессы: пастеризация молока 72-85°C, ультравысокая температурная обработка (UHT) 135-145°C, охлаждение сырья до 4°C на приёмке, нагрев перед сепарацией. Больше деталей — в материале о молочный пастеризатор и про пастеризатор для сливок. Готовый вариант — каталог теплообменного оборудования для пастеризации.

Пивоварение

Охладитель сусла после варки (с 95 до 8-12°C), поточный пастеризатор готового пива (60-72°C, выдержка 15-30 секунд), охлаждение отфильтрованного пива. На пивоварнях используют двух- или трёхсекционные ПТО с рекуперацией тепла. Смотрите материал о пластинчатом пастеризаторе пива.

Соки, морсы и нектары

Пастеризация сока (85-95°C, выдержка 15-30 с), удаление воздуха, охлаждение перед розливом. Для вязких продуктов (нектары с мякотью, морсы) берут пластины low-theta с большим гидравлическим диаметром. Подробнее — пастеризатор для сока.

Сиропы, варенье и концентраты

Подогрев и пастеризация сахарных сиропов, глюкозо-фруктозных смесей, соковых концентратов. Из-за высокой вязкости (до 500-2000 мПа·с) нужны пластины с меньшим углом chevron и увеличенным зазором; в отдельных случаях используют скребковые ПТО. Для окончательного охлаждения подойдёт каталог теплообменного оборудования для охлаждения жидкостей.

Винодельня

Нагрев сусла перед брожением, охлаждение виноматериала после мацерации, термостабилизация против выпадения винного камня (минус 4-6°C несколько суток через ПТО-чиллер). Из-за контакта с винной кислотой нужны уплотнения повышенной стойкости. Материал о пастеризаторе для вина.

Кондитерка

Подогрев и темперирование шоколадных масс, помадных сиропов, начинок. К плавности температурного градиента предъявляют строгие требования (отклонение не более 0,5°C). Используют пластины с малым каналом и точной регулировкой контура термостатирования.

Рыба, морепродукты и готовые блюда

Охлаждение рассолов, тузлуков, температурная обработка соусов и заправок. Часто требует исполнения корпуса AISI 904L или дуплекса при высокой солёности продукта (более 18% NaCl). Для готовых блюд (супы, бульоны) - пастеризация после варки, шоковое охлаждение перед упаковкой в МАР-среде.

Материалы: AISI 316L, EPDM peroxide cured, особые случаи

Пластины и уплотнения служат первой преградой на пути посторонних включений в продукт и одновременно второй защитой по коррозионной стойкости. Промах с материалом уже не исправить: попадание оксидов железа или серы из EPDM в продукт признают несоответствием на HACCP-аудите, партию отзывают, а аппарат выводят из работы.

Пластины: AISI 316L со стороны продукта

Для санитарных ПТО основной материал — аустенитная нержавейка AISI 316L (08Х17Н13М2Т по ГОСТ или 1.4404 по EN). Молибден 2-3% усиливает сопротивление точечной коррозии в хлоридных средах (молочная сыворотка, рассолы, моечные растворы с NaCl). Пониженный углерод (менее 0,03%, поэтому L — low carbon) не даёт карбидам хрома выделяться по границам зёрен после сварки и термообработки — это сенсибилизация, из-за которой шов становится уязвимым к межкристаллитной коррозии.

На стороне теплоносителя (вода CIP-станции, гликоль, пар, греющая вода) можно использовать AISI 304 / 1.4301 — он на 15-20% дешевле и не содержит молибдена. Для продуктовой стороны 304 не подходит: возможна точечная коррозия и переход ионов железа в продукт. О марках нержавейки подробнее — в материале о теплообменниках из нержавеющей стали.

Особые случаи: AISI 904L, дуплекс SAF 2205, титан Gr.1

• AISI 904L — при работе с рассолами, где хлоридов свыше 1500 мг/л, а также с концентрированными молочными сыворотками и посолочными смесями.
• SAF 2205 (дуплекс) — для сред с агрессивной химией в пищевой отрасли (томатная паста, маринады, уксус) при pH ниже 4.
• Титан Gr.1 / Gr.2 — в пищёвке встречается редко; чаще задействуется на рыбопереработке для морской воды (охлаждение рассолов с морской водой), а также для соков цитрусовых концентратов и лимонной кислоты.

Уплотнения: EPDM peroxide cured (без серы)

Ключевое различие между пищевым и техническим EPDM кроется в способе вулканизации. Технический EPDM отверждается серой (sulfur cured), и когда он контактирует с горячим продуктом (в первую очередь с молоком), сера переходит в пищу, придавая ей отчётливый «резиновый» привкус и нарушая требования FDA 21 CFR 177.2600. Санитарный EPDM peroxide cured вулканизируется органическими пероксидами, поэтому миграция веществ составляет менее 50 мг/дм2 за 10 суток контакта при 70°C — это в 10-15 раз меньше, чем у технического аналога.

Санитарный EPDM работает в температурном интервале от минус 30 до плюс 150°C. Он устойчив к щелочам NaOH до 5%, кислотам HNO3 до 5%, а также к 80%-ной перекиси водорода при дезинфекции. Для жирных продуктов (сливки 33%+, растительные масла) и бутерофильных растворителей он не годится — в таких случаях берут HNBR, NBR (white) или FKM food grade. Каталог пластин и уплотнений В ТПЛ-Сервис есть санитарные позиции, совместимые со всеми основными марками ПТО.

Другие эластомеры для жирных продуктов

• NBR (Buna-N) white — маргарин, сливки, растительное масло. Рабочая температура до 110°C, устойчивость к окислителям отсутствует.
• HNBR — рабочий диапазон расширен до 140°C, повышенная износостойкость, подходит для UHT-молока.
• FKM (Viton) food grade — для горячих жиров и пара до 200°C; на CIP с высокими концентрациями моющих средств применяется ограниченно.
• FFKM (Kalrez food) — фармпроизводства и аптечные линии, для агрессивных дезинфектантов и температур вплоть до 270°C.

Профили пластин: low-theta для вязких сред, chevron 30° для жидких

От геометрии пластины зависят четыре основных параметра: коэффициент теплопередачи K, гидравлическое сопротивление ΔP, подверженность загрязнению и предельная вязкость продукта. На каждый типоразмер пластины производители предлагают 3-5 профилей — инженер подбирает нужный под конкретную задачу.

Chevron 30° (Low-Theta) для вязких продуктов

Гофры располагаются под углом примерно 30 градусов к оси пластины. Канал получается прямолинейным с пониженным сопротивлением — это удобно для жидкостей вязкостью 100-2000 мПа·с (кетчупы, сиропы, концентраты, фруктовые пюре). K ниже (3000-4500 Вт/м2·К на воде), зато ΔP в 2-3 раза меньше, чем у high-theta. Такую пластину часто называют L-плата или H-плата (high turn-down).

Chevron 60° (High-Theta) для маловязких сред

Угол 60 градусов создаёт турбулентный канал с интенсивным теплообменом. K на воде достигает 5500-7500 Вт/м2·К, но ΔP в 2-3 раза выше. Используется для молока, соков (без мякоти), пива, винных сусел, технологической воды. Это самый распространённый выбор для пастеризаторов молока с расходом 5-20 м3/ч.

Смешанный пакет пластин: M-пакет

Если чередовать L и H пластины, получаются промежуточные характеристики — это оптимально, когда одновременно нужны высокое K и умеренный ΔP. Особенно выручает при модернизации, когда старый аппарат заменяется и требуется вписаться в существующий гидравлический режим без переналадки насосов.

Wide-Gap для волокнистых продуктов

Ширина канала 6-12 мм вместо стандартных 2-4 мм. Применяется для соков с мякотью, сусел с дрожжами, продуктов с волокнами и взвесями размером до 5-8 мм. Alfa Laval серии WideGap, GEA FreeFlow. Площадь увеличивается на 30-40%, но проблемы с забиванием снижаются в 5-10 раз.

Конструкция: clip-on уплотнения, Ra менее 0,8 мкм, дренируемость

Санитарное исполнение ПТО базируется на трёх принципах EHEDG: гладкие контактные поверхности, отсутствие мёртвых зон и щелей, полная самодренируемость аппарата без разборки. Любое отклонение от этих принципов — потенциальный очаг биоплёнки и нарушение HACCP.

Clip-on уплотнения — почему не клеёные

В технических ПТО (отопление, ГВС) уплотнения нередко приклеивают к пластине — это быстрее в производстве и проще при монтаже. В пищёвке клей недопустим: его компоненты не сертифицированы FDA, при разборке-сборке остатки клея отрываются вместе с уплотнением и попадают в продукт, а между пластиной и клеем возникают микрозазоры, где развиваются микроорганизмы.

Санитарные уплотнения — clip-on (Alfa Laval ClipGrip, GEA EcoLoc, SPX Flow ClipLock, аналогичные у KS и РИДАН). Уплотнение механически защёлкивается на край пластины, без клея, легко снимается для контроля и замены, не оставляет следов на пластине. Срок службы санитарного EPDM в режиме пастеризации молока — 3-5 лет, после чего обязательна замена даже без видимых дефектов.

Шероховатость Ra менее 0,8 мкм

Контактная поверхность пластины должна быть отполирована до Ra менее 0,8 мкм. Это требование EHEDG Doc 8: при большей шероховатости в микронеровностях задерживаются органические остатки, которые сложно вымыть, и они становятся субстратом для биоплёнки. Технологически это электрополировка — химико-механическая обработка в электролите фосфорной и серной кислот при напряжении 5-12 В. После электрополировки также повышается коррозионная стойкость поверхности благодаря пассивирующему слою оксида хрома.

Дренируемость и отсутствие застойных зон

• Уклон рамы аппарата 1-3% в сторону дренажного штуцера — после остановки продукт и моющая жидкость стекают полностью.
• Дренажные клапаны Tri-Clamp 1,5" с гладкими внутренними поверхностями устанавливаются в нижних точках патрубков.
• Все патрубки оформляются под DIN 11851, ISO 2852 Tri-Clamp или SMS 1145 — санитарные соединения с фланговыми уплотнениями без выступов внутрь канала.
• Угол притока к патрубкам без острых углов, радиусы скруглений не менее 3 мм — чтобы исключить задержку остатков продукта.

Двойные уплотнения и атмосферный вент

Для критичных применений (фармпрепараты, детское питание) применяют двойную систему уплотнений с атмосферным вентом между ними. Если первое уплотнение начинает протекать, продукт выходит наружу, а не смешивается с теплоносителем. Дополнительно ставят датчики утечки. Это требование 3-A Sanitary 11-09 для линий двойной изоляции продукт/теплоноситель.

CIP-мойка: 5 шагов безразборной санитарии

Cleaning In Place — безразборная мойка циркуляцией моющих и дезинфицирующих растворов через аппарат. Цикл CIP — это не «протирка», а строго регламентированный процесс с контролем времени, температуры, концентрации и расхода. Полный цикл санитарной обработки пищевого ПТО:

Концентрации, температуры, контроль

• Скорость в каналах CIP — 1,5-2,5 м/с (турбулентность Re более 30 000), это критичный параметр для отрыва биоплёнки.
• Электропроводность финальной промывной воды должна вернуться к исходной (контроль через датчик проводимости в линии возврата).
• Микробиологический контроль — смывы с пластин на КМАФАнМ менее 100 КОЕ/100 см2 после CIP, БГКП в 1 г не допускается.
• Стерилизация SIP — паром 121°C / 30 минут для фарм- и асептических производств; не путать с CIP.

С интервалом 6-12 месяцев выполняют разборную мойку (POM) аппарата, совмещая её с осмотром пластин. Как проводится процедура — описано в статье мойка пластинчатого теплообменника. Составы профессионального уровня, применяемые при CIP, — каталог растворов для мойки.

Режимы по температуре: охлаждение, пастеризация, стерилизация

В пищевой отрасли любой вид термообработки означает подбор пары «температура + время выдержки» так, чтобы погибла нужная группа микроорганизмов, а органолептика продукта сохранилась. ПТО проектируют под конкретный режим: выход за его пределы оборачивается либо недостаточной безопасностью, либо перегревом и порчей продукта.

Пастеризация LTLT (низкотемпературная)

Long Time Low Temperature — 63-65°C при 30 минутах выдержки. адящий вариант востребован для деликатных продуктов: сливок 33-35%, мороженого, отдельных сортов сыра. В пластинчатом ПТО его получают только в бак-пастеризаторах с принудительной циркуляцией.

Пастеризация HTST (высокотемпературная)

High Temperature Short Time — 72-85°C, выдержка 15-30 секунд. Чаще всего применяется для питьевого молока, кефира-сырья, сока, нектара, пива (60-72°C). Требуется линия с трубчатым выдерживателем и трёхсекционным ПТО: рекуперация, нагрев, охлаждение.

UHT — ультравысокая температурная обработка

Ultra High Temperature — 135-145°C, выдержка 2-4 секунды. Область: молоко длительного хранения, сливки УВТ, готовые молочные коктейли. Из-за высоких температур и давлений пластинчатый ПТО либо уступает место трубчатому/скребковому, либо работает вместе с ним. Уплотнения — HNBR или FKM.

Режим шокового охлаждения

Пастеризованный продукт нужно стремительно охладить до 4-6°C — тогда остаточная микрофлора не развивается, а качество сохраняется. Ставят двух- или трёхсекционные ПТО с разными хладоносителями: первая ступень — холодная вода 8-12°C, вторая — ледяная вода 1-2°C либо пропиленгликоль минус 5°C. Теплообменники для охлаждения — каталог.

Возврат тепла за счёт рекуперации — до 90% энергии

Если пастеризационный ПТО спроектирован грамотно, 85-92% тепла нагрева он отдаёт на предварительный подогрев входящего продукта. Молоко с +4°C в рекуперационной секции поднимается до 65-70°C за счёт горячего молока, идущего на охлаждение, а затем в финальной секции догревается паром или горячей водой до 75°C. По сравнению со схемами без рекуперации экономия энергии выходит 5-7-кратной.

Кто выпускает санитарные ПТО: Alfa Laval, GEA, Tetra Pak, КС, РИДАН, ЭТРА

На пищевом рынке Казахстана представлено порядка 10-12 изготовителей санитарных ПТО. Среди них глобальные бренды (дольше поставка, валютная цена) и российские производители с короткими сроками и сертификацией по ТР ТС. Ниже — краткая сравнительная таблица:

КС — это наш собственный бренд. Мы проектируем и выпускаем санитарные ПТО серии КС-HD для пищевой отрасли с полным сопровождением: тепловой расчёт, подготовка опросного листа, сборка под заказ за 2-4 недели, ремкомплекты и аналоги пластин-уплотнений со склада. Для пищевых предприятий Казахстана это самый быстрый и предсказуемый по цене вариант. Подробнее в общем сводном каталоге пластинчатых теплообменников.

Установка по EHEDG: доступ к CIP, уклоны, обвязка

Даже правильно подобранный санитарный ПТО легко испортить монтажом: перекрыть доступ для разборки, исключить слив, сделать уклоны неверными. Поэтому в проекте пищевой линии согласуют не только тепловые задачи, но и геометрию обвязки.

Уклон труб к дренажу — 1-3%

Технологические трубопроводы пищевой линии монтируют с уклоном 1-3% (10-30 мм на погонный метр) в сторону точек дренажа. Так требует EHEDG: после остановки и CIP внутри труб не должно оставаться застойного продукта или моющего раствора. Длинные горизонтальные участки без уклона создают биориск.

Сервисный доступ и возможность разборки

• Позади аппарата (за подвижной плитой) оставляют не менее 1,2× длины пакета пластин свободного пространства — это даёт возможность разобрать аппарат для периодической инспекции.
• Сверху требуется 600-800 мм, чтобы извлекать подвесные пластины.
• Нижний ряд патрубков располагают не ниже 300 мм от пола — так удобнее сливать и осматривать.
• Запорные и дренажные вентили обвязки ставят на высоте 700-1300 мм от площадки обслуживания — оператору удобно до них дотянуться.

Арматура и обвязка

Применяют трубопроводы AISI 304/316L с электрополировкой Ra менее 0,8 мкм, соединения Tri-Clamp ISO 2852 либо DIN 11851. В роли запорной арматуры — санитарные мембранные или диафрагменные клапаны с автоматикой управления. Шаровые краны общего назначения и резьбовые фитинги для контакта с продуктом не используют: резьба образует мёртвую зону. См. также общую статью о монтаже теплообменного аппарата.

8 ошибок, допускаемых при выборе пищевого ПТО

Вопросы, которые о санитарных ПТО задают чаще всего

Как подобрать санитарный ПТО для пищевой линии

специалисты ТПЛ-Сервис выполняют подбор санитарных пластинчатых теплообменников для пастеризации молока, кваса и пива, охлаждения соков, нагрева сиропов, термообработки винных сусел, а также подготовки технологической воды на пищевых предприятиях. Выпускаем под брендом санитарная серия КС-HD срок поставки — 2-4 недели; поставляем Alfa Laval Frontline и Pharma X, GEA Ariete, Tetra Pak Tetra Therm, SPX Flow APV, РИДАН HD, ЭТРА пищевая. Выполняем тепловой расчёт по опросному листу, готовим коммерческое предложение с гарантией производительности и ведём CIP-проектирование.

Чтобы заменить импортный ПТО на санитарный аналог, пришлите марку и модель действующего аппарата — подберём прямую замену с теми же присоединительными размерами и тепловыми характеристиками. Оставить заявку можно через страницу с контактами, по телефону или электронной почте — в течение рабочего дня инженер подготовит предварительный расчёт и сроки поставки.
