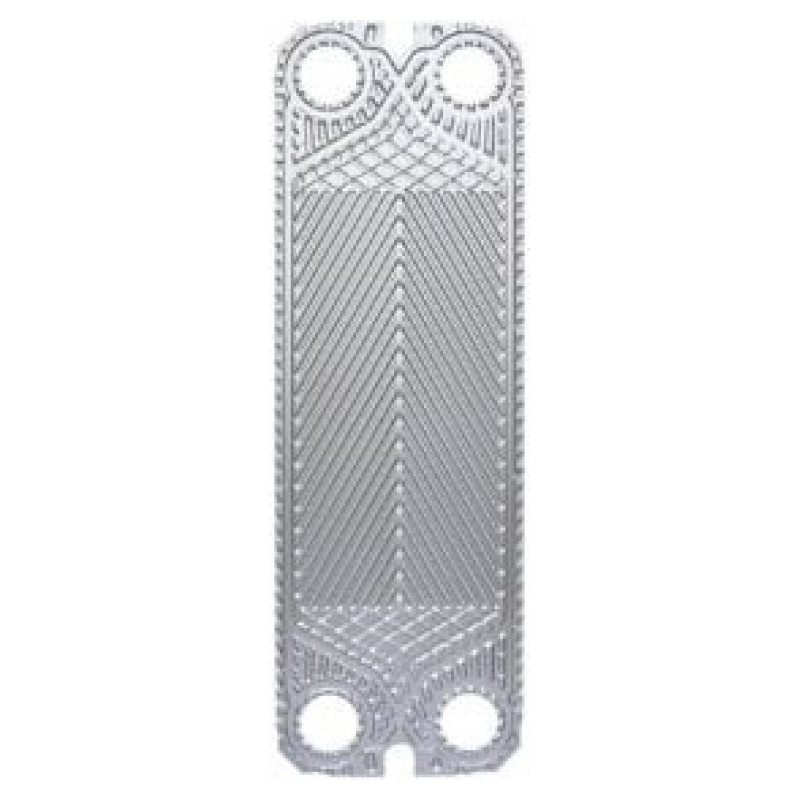

Пластины и уплотнения для HISAKA — фирменные запчасти к разборным теплообменникам HISAKA (Япония). Подбор выполняется по марке и серии ПТО (учитываются тип гофры, толщина пластины 0.4–0.8 мм, материал AISI 316L / титан, материал уплотнения EPDM / NBR / FKM). Уплотнения меняют раз в 5–10 лет, пластины — каждые 10–15 лет при штатной эксплуатации. Оригинальный ЗИП поступает в Казахстан через параллельный импорт — после ухода производителя из РФ в 2022; сроки 2–4 недели. Подробнее: Пластины теплообменника — гид и Уплотнения ПТО — материалы и ресурс.
Какие пластины и уплотнения можно заказать для HISAKA
Запчасти доступны для следующих серий разборных ПТО HISAKA:
- RX — Линейка с herringbone-профилем (V-образное тиснение); флагманская, включает широкий набор типоразмеров под общие промышленные задачи.
- UX — Малогабаритная серия herringbone (UX-01, UX-10, UX-20, UX-30, UX-40) под небольшие и средние расходы.
- LX/SX/CX — Herringbone-линейки под особые задачи (большие расходы, высокие давления).
- EX — Линейка с corrugated-пластинами, стойкая к загрязнениям и шламам.
- WX — Полусварные аппараты под агрессивные среды и хладагенты.
- GX/YX/FX — Особые серии: GX — для шламов, YX — для конденсаторов, FX — для пищевой отрасли.
Материалы для пластин и уплотнений:
- Пластина AISI 316L — базовый выбор для отопительной воды, ГВС и нейтральных сред. Толщина 0.4–0.6 мм.
- Пластина AISI 304 — экономичная сталь под чистую воду без хлоридов.
- Пластина титан Grade 1/2 — под морскую воду, бассейны с активным хлором и агрессивные среды.
- Уплотнение EPDM — базовый вариант для воды/отопления/ГВС, до 150°C, срок службы 5–10 лет.
- Уплотнение NBR — под масла и нефтепродукты, до 110°C.
- Уплотнение FKM/Viton — под перегретую воду (>150°C), пар и агрессивные среды, до 200°C.
- Уплотнение HNBR — под масла с повышенной температурой (до 150°C).
Когда нужна замена пластин и уплотнений HISAKA
- Заметная утечка между пластинами — наиболее очевидный симптом износа уплотнения. Что делать: разобрать пакет и заменить уплотнения.
- Снижение тепловой мощности на 15–25% при неизменных расходах — накипь на пластинах либо коррозия. Сначала CIP-промывка, если не помогла — замена пластин.
- Рост перепада давления превышение 30% от проектного — проток засорён. Промывка обязательна.
- Питтинговая коррозия на пластинах (заметна после разборки) — нужна замена пластин и переход на более стойкий материал (часто титан).
- Уплотнения «деревенеют» или растрескиваются при разборке — материал отработал ресурс. Обязательна замена всех уплотнений в пакете.
- Профилактическая замена: уплотнения — раз в 5–7 лет для отопления/ГВС, раз в 3–5 лет для промышленных задач с агрессивными средами.
Дополнительно: Как промыть пластинчатый ПТО, Правила эксплуатации ПТО, Повышение мощности ПТО (замена пластин).
Ресурс пластин и уплотнений
- Пластины AISI 316L на чистой воде — 15–20 лет
- Пластины AISI 304 — 10–12 лет в питьевой воде
- Титановые пластины — 25+ лет (в том числе в морской воде и бассейнах)
- Уплотнения EPDM для отопления/ГВС — 5–10 лет (зависит от температурного режима)
- Уплотнения NBR для масел — 5–8 лет
- Уплотнения FKM для перегретой воды/пара — 3–7 лет (агрессивные условия уменьшают ресурс)
Замена и обслуживание
Плановый ремонт по замене пластин и уплотнений HISAKA включает: (1) разборку пакета с записью порядка пластин и направления гофр; (2) промывку пластин на CIP-станции либо вручную моющим раствором; (3) монтаж новых уплотнений в канавки пластин (клеевым или бесклеевым способом); (4) сборку пакета с номинальным затяжным размером (по паспорту ПТО, как правило сжатие 4–6%). Для ремонта пакета HISAKA выбирают пластины HISAKA нужного исполнения по модели.
Альтернатива без разборки — CIP-промывка (пакет не снимают): подходит, если уплотнения ещё в ресурсе, а отложения растворимы. См. Методы промывки с разборкой и без разборки и Оснащение для промывки.
